2017 CITROEN E-MEHARI ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

63
e-mehari_el_Chap05_conseils-pratiques_ed03-2016
Ελέγξτε την ασφάλεια και
αντικαταστήστε την αν χρειάζεται με
άλ λη ασφάλεια ίδιας έντασης.
δι
αφορετική ένταση μπορεί να
προκαλέσει βλάβη (κίνδυνος
πυρκαγιάς).γι
α να ελέγξετε και να αντικαταστήσετε μια
ασφάλεια

:
-

Β

γάλτε την ασφάλεια με την τσιμπίδα (1)
-
γ
ι

α να την βγάλετε από την τσιμπίδα,
περάστε την πλευρικά
-

Μ

ην χρησιμοποιείτε τις ελεύθερες θέσεις
-

Β

γάλτε την τσιμπίδα (1) στη θέση της
η

τσιμπίδα για τις ασφάλειες (1) βρίσκεται στον
χώρο του κινητήρα.
5
Πρακτικές συμβουλές

64
e-mehari_el_Chap05_conseils-pratiques_ed03-2016
Ασφάλειες καμπίνας
Εξαρτώνται από τον εξοπλισμό του
αυτοκινήτου.N° ασφάλειας
Α Περιγραφή
F3 7, 5 AΠίσω φως ομίχλης
F4 10A+12V APC φώτα stop + συμπληρωμ.
F5 20A+12V APC ηχοσύστημα - οθόνη πλοήγησης - κεραία
F6 7, 5 AΑριστερό φως stop (μόνο GEN1)
F7 7, 5 A
δε

ξιά φως stop (μόνο GEN1)
F14 5A+12V APC ρελέ αποπάγωσης ΕΜ/ΠΙ-βεντιλ. καμπίνας
F15 15AΠρίζα αξεσουάρ 12V
F16 25AΠλυστική εμπρός (μόνο GEN1)
F19 7, 5 A+12V BAT κ λειδί διακόπτη - ταμπλό
F20 20A+12V BAT ηχοσύστημα - οθόνη πλοήγησης - κεραία
F35 7, 5 A+12V APC φωτισμός διακοπτών - πρίζα διάγ νωσης
F36 5A+12V APC μονάδα τηλεματικής IER box
F37 5A+12V APC οθόνη πλοήγησης - ηχοσύστημα
F38 5A+12V BAT UCE καμπίνα (BCM) - επιλογέας ταχύτητας
FA 10AΑσφάλεια αντικατάστασης
FB 15AΑσφάλεια αντικατάστασης
FC 20AΑσφάλεια αντικατάστασης
FD 20AΑσφάλεια αντικατάστασης
FE 25AΑσφάλεια αντικατάστασης
FF 7, 5 AΑσφάλεια αντικατάστασης
Πρακτικές συμβουλές

65
e-mehari_el_Chap05_conseils-pratiques_ed03-2016
Ενεργοποίηση κατάστασης
χειμερινής περιόδου
Χρόνος μέγιστης κατάστασης
χειμερινής περιόδου ανάλογα με
το επίπεδο της μπαταρίας
ςε κατάσταση χειμερινής περιόδου, η
αποφόρτιση της μπαταρίας κυμαίνεται μεταξύ
0,5% και 1% ανά ημέρα.
Μέγιστος χρόνος ανάλογα με το επίπεδο
φόρτισης της μπαταρίας :
100% : 4 μήνες
75% - 99% : 3
μήνες
50% - 74% : 2
μήνες
25% - 49% : 1
μήνες
δε
ν μπορείτε να θέσετε το E-MEHARI
σε κατάσταση χειμερινής περιόδου με
λιγότερο από 25% της μπαταρίας. 1.
Ξ
εκ λειδώστε το αυτοκίνητο και
αποσυνδέστε την πρίζα φόρτισης.
2.

γ
υ
ρίστε το κ λειδί του διακόπτη στην 1η
σκάλα, η οθόνη εμφανίζεται ως εξής :
3.
Π
ιέστε το μπουτόν ρύθμισης (1) δεξιά
της οθόνης. η οθόνη εμφανίζει διάφορες
επιλογές.
4.
Επ
ιλέξτε "Παρατεταμένο λήθαργο" με τα
βέλη.
5.
Π
ιέστε το μπουτόν ρύθμισης και κρατήστε
το πατημένο για 5
δευτ.
6.


η οθόνη εμφανίζει ότι η κατάσταση χειμερινής
περιόδου είναι σε φάση προετοιμασίας.
7.
Κ

λείστε τον διακόπτη. Το πέρασμα
σε κατάσταση χειμερινής περιόδου
επιβεβαιώνεται.
η
οθόνη σβήνει μετά από 30 δευτερόλεπτα.
Όταν η διαδικασία είναι ενεργοποιημένη,
το E- MEHARI δεν μπορεί να κ λειδώσει ή
να ξεκ λειδώσει.
Μην κ λειδώσετε το αυτοκίνητο.
Κατάσταση χειμερινής περιόδου
Μειώνει στο ελάχιστο την κατανάλωση
ενέργειας της μπαταρίας.
Έτσι, μπορείτε να σταθμεύσετε το E-MEHARI,
μη συνδεδεμένο, χωρίς καμία ηλεκτρική
κατανάλωση, για εβδομάδες, ακόμη και για
μήνες.
η

απενεργοποίηση της κατάστασης χειμερινής
περιόδου παίρνει 4
ώρες και ακολουθείται από
τον χρόνο επαναφόρισης (μέγιστη διάρκεια
από 8
έως 13 ώρες).
5
Πρακτικές συμβουλές

66
e-mehari_el_Chap05_conseils-pratiques_ed03-2016
Ακύρωση
Το πέρασμα σε κατάσταση χειμερινής
περιόδου γίνεται πρακτικά μετά από 4 ώρες.
ςε α

υτό το 4ωρο, είναι δυνατή η ακύρωση.
1.
Π

ιέστε το μπουτόν ρύθμισης δεξιά της
οθόνης.
η οθόνη σας καλεί να ακυρώσετε
την κατάσταση χειμερινής περιόδου.
2.
Π

ιέστε το μπουτόν ρύθμισης και κρατήστε
το πατημένο για 5
δευτ. ώστε να ακυρώσετε
την κατάσταση χειμερινής περιόδου.
Απενεργοποίηση
κατάστασης χειμερινής
περιόδου
για την "αφύπνιση" του αυτοκινήτου, πρέπει να
έχτε στη διάθεσή σας το καλώδιο φόρτισης και
να μπορείτε να συνδέσετε το αυτοκίνητο στο
ηλεκτρικό δίκτυο.
γι

α να βγείτε από την κατάσταση χειμερινής
περιόδου, συνδέστε απλά το καλώδιο
φόρτισης.
η

διάρκεια αφύπνισης την μπαταρίας είναι
4
ώρες περίπου.
ςε α

υτή τη φάση, η φωτεινή ένδειξη στο
μπουτόν και η λυχνία φόρτισης αναβοσβήνουν
γρήγορα.
Μην αποσυνδέσετε το αυτοκίνητο σε
αυτή τη φάση.
Περιμένετε να εμφανιστεί στην οθόνη
το μήνυμα "Φόρτιση σε εξέλιξη".
Μετά τη φάση θέρμανσης, η φόρτιση
της μπαταρίας ξεκινά.
Περιμένετε να φθάσει στο 100% πριν
αποσυνδέσετε το E-MEHARI.
δε

ν θα μπορέσετε να χρησιμοποιήσετε το
E-MEHARI αμέσως (μια φάση θέρμανσης
μπορεί να λάβει χώρα ανάλογα με τις
συνθήκες).
Αν η οθόνη εμφανίσει "Επαγρύπνηση –
ςυ

νδέστε την πρίζα" (με το λογότυπο του
αυτοκινήτου σε κόκκινο), δεν μπορείτε να
βάλετε μπροστά. Κ λείστε τον διακόπτη και
συνδέστε το E-MEHARI.
Πρακτικές συμβουλές

67
e-mehari_el_Chap05_conseils-pratiques_ed03-2016
ηχοσύστημα
Ηχοσύστημα
Το E-MEHARI διαθέτει προ-εγκατάσταση
ηχοσυστήματος συνδέσεων ISO.
Μπορείτε να τοποθετήσετε το ηχοσύστημα της
επιλογής σας.
Παρ' όλα αυτά, επειδή το E-MEHARI μπορεί
να φιλοξενήσει έναν μόνο εξοπλισμό ήχου,
η εγκατάσταση ηχοσυστήματος απαιτεί την
αποσύνδεση του συστήματος Bluetooth που
ήδη υπάρχει.
Ηχεία
Το E-MEHARI διαθέτει 2 ηχεία για την
α κρόαση μουσικής και την επικοινωνία με την
CITRÖEN ASSISTANCE.
(1) Θέση ηχοσυστήματος (αξεσουάρ)
(2) Θέση ηχείων
Σύστημα Bluetooth
Ένα σύστημα ήχου Bluetooth είναι
εγκατεστημένο στο αυτοκίνητο.
ςα ς έχει
παραδοθεί τηλεχειριστήριό και η βάση του για
το ταμπλό.
Το σύστημα ήχου επιτρέπει :
-

Α
κρόαση μουσικής με ανάγ νωση ήχου ή
συνδεδεμένο smartphone με Bluetooth, ή
συνδεδεμένο USB στην πρίζα της κεντρικής
κονσόλας.


γ
ι
α περισσότερες πληροφορίες σχετικά με
την Εσωτερική διαρρύθμιση , ανατρέξτε
στην αντίστοιχη ενότητα.
-

Τ
ηλεφ. επικοινωνία με Bluetooth σε hands
free, χάρις στο μικρόφωνο του E-MEHARI
και στα ηχεία.
γι

α περισσότερες πληροφορίες σχετικά με το
Bluetooth ανατρέξτε στην αντίστοιχη ενότητα.
ς

η
Μ
: οι συνδέσεις iPod / iPhone με καλώδιο
(πρίζα "dock" Apple) ή πρίζα jack δεν είναι
διαθέσιμες.
5
Πρακτικές συμβουλές

68
e-mehari_el_Chap06_caracteristiques-techniques_ed03-2016

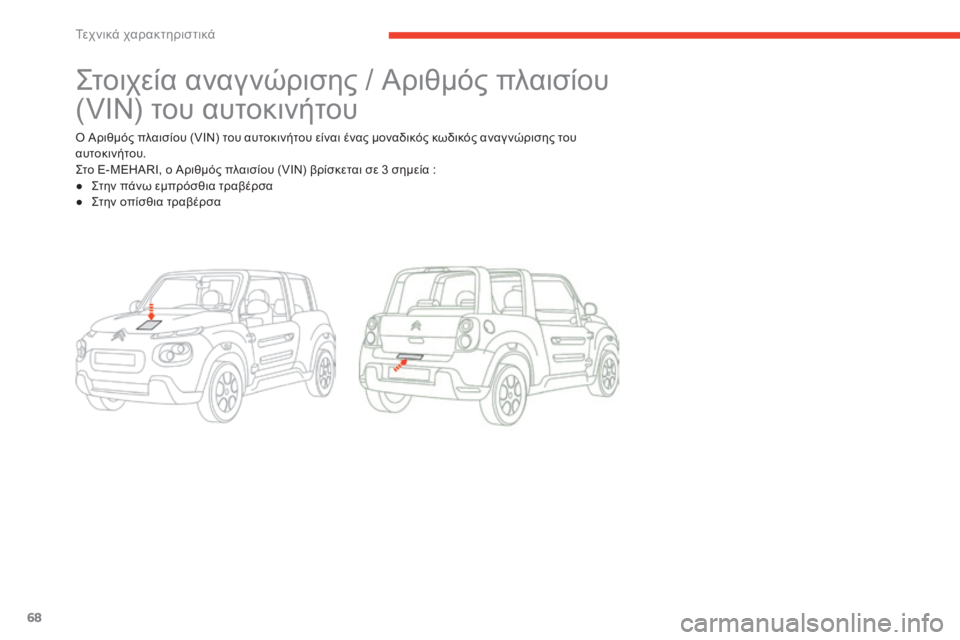

ςτοιχεία αναγνώρισης / Αριθμός πλαισίου
(VIN) του αυτοκινήτου
ό Αριθμός πλαισίου (VIN) του αυτοκινήτου είναι ένας μοναδικός κωδικός αναγ νώρισης του
α υτοκινήτου.
ςτ

ο E-MEHARI, ο Αριθμός πλαισίου (VIN) βρίσκεται σε 3 σημεία :
●
ς
τ
ην πάνω εμπρόσθια τραβέρσα
●
ς
τ
ην οπίσθια τραβέρσα
Τεχνικά χαρακτηριστικά

69
e-mehari_el_Chap06_caracteristiques-techniques_ed03-2016

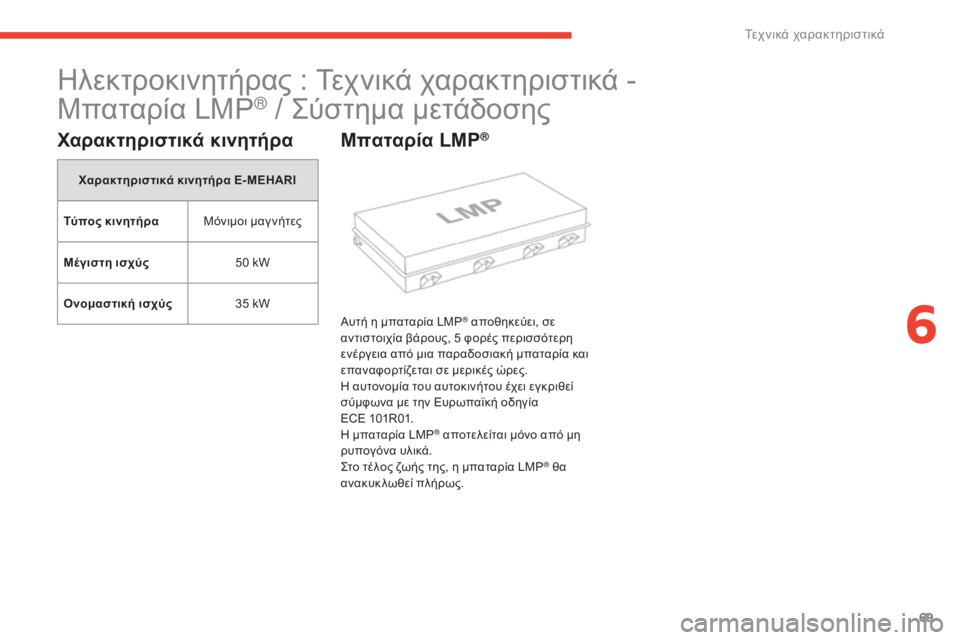

Hλεκτροκινητήρας : Τεχνικά χαρακτηριστικά -
Μ παταρία LMP
® / ςύστημα μετάδοσης
Χαρακτηριστικά κινητήρα
Χαρακτηριστικά κινητήρα E -MEHARI
Τύπος κινητήρα Μόνιμοι μαγ νήτες
Μέγιστη ισχύς 50
kW
Ονομαστική ισχύς 35
kW
Μπαταρία LMP®
Αυτή η μπαταρία LMP® αποθηκεύει, σε
αντιστοιχία βάρους, 5

φορές περισσότερη
ενέργεια από μια παραδοσιακή μπαταρία και
επαναφορτίζεται σε μερικές ώρες.
η

αυτονομία του αυτοκινήτου έχει εγκριθεί
σύμφωνα με την Ευρωπαϊκή οδηγία
ECE 101R01.
η

μπαταρία LMP
® αποτελείται μόνο από μη
ρυπογόνα υλικά.
ςτ

ο τέλος ζωής της, η μπαταρία LMP
® θα
ανακυκλωθεί πλήρως.
6
Τεχνικά χαρακτηριστικά

70
e-mehari_el_Chap06_caracteristiques-techniques_ed03-2016

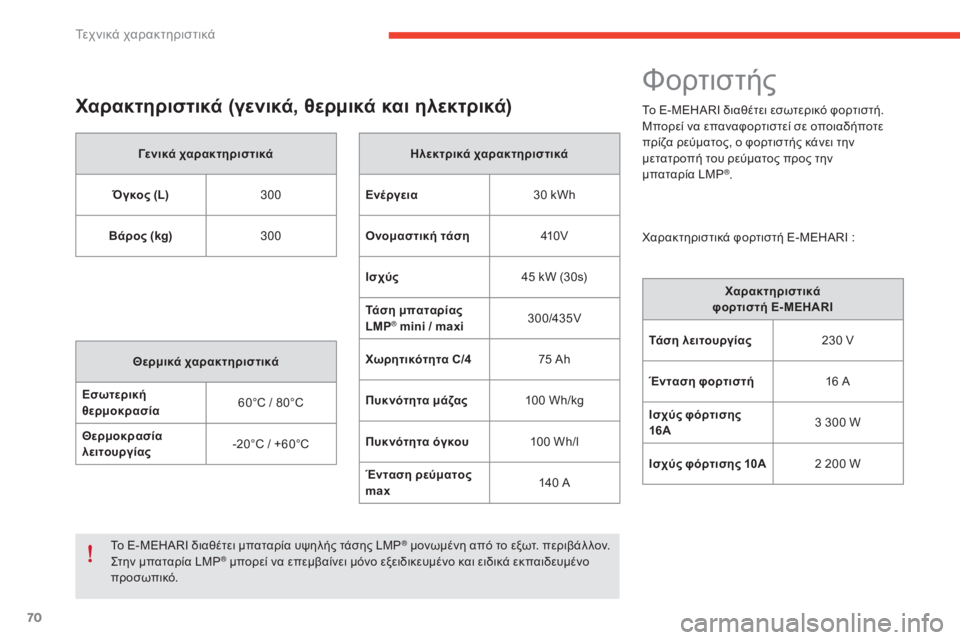

Χαρακτηριστικά (γενικά, θερμικά και ηλεκτρικά)
Γενικά χαρακτηριστικά
Όγκος (L) 300
Βάρος (kg) 300
Θερμικά χαρακτηριστικά
Εσωτερική
θερμοκρασία 60°C / 80°C
Θερμοκρασία
λειτουργίας -20°C / +60°C Ηλεκτρικά χαρακτηριστικά
Ενέργεια 30
kWh
Ονομαστική τάση 410 V
Ισχύς 45
kW (30s)
Τάση μπαταρίας
LMP
® mini / maxi 300/435V
Χωρητικότητα C/4 75
Ah
Πυκνότητα μάζας 100
Wh/kg
Πυκνότητα όγκου 100
Wh/l
Ένταση ρεύματος
max 140
A
Το E-MEHARI διαθέτει μπαταρία υψηλής τάσης LMP
® μονωμένη από το εξωτ. περιβάλ λον.ςτ
ην μπαταρία LMP® μπορεί να επεμβαίνει μόνο εξειδικευμένο και ειδικά εκπαιδευμένο
προσωπικό.
Φορτιστής
Το E-MEHARI διαθέτει εσωτερικό φορτιστή.
Μπορεί να επαναφορτιστεί σε οποιαδήποτε
πρίζα ρεύματος, ο φορτιστής κάνει την
μετατροπή του ρεύματος προς την
μπαταρία LMP
®.
Χαρακτηριστικά
φορτιστή
E

-MEHARI
Tάση λειτουργίας 230
V
Ένταση φορτιστή 16
A
Ισχύς φόρτισης
16A 3
300 W
Ισχύς φόρτισης 10A 2
200 W
χα

ρακτηριστικά φορτιστή E-MEHARI :
Τεχνικά χαρακτηριστικά
