2017 CITROEN DS4 service

25
DS4_sv_Chap01_instruments- de-bord_ed01-2016
KontrollampaIndikeringOrsak Åtgärder/observationer
+
+
Avgasreningssystemet
SCR
(Diesel BlueHDi)Fast sken så snart
tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och
ett meddelande. Ett funktionsfel i
avgasreningssystemet SCR har
upptäckts.
Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.
Blinkande sken så
snart tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Efter att funktionsfelet i
avgasreningen har bekräftats kan du
köra upp till 1
100 km innan motorns
startspärr löser ut. Kontakta
snarast möjligt en CITROËN-verkstad
eller en annan kvalificerad verkstad för att
undvika motorstopp .
Blinkande sken så
snart tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och
ett meddelande. Du har överskridit den tillåtna
körsträckan efter att funktionsfelet i
avgasreningen bekräftades
: bilens
startspärrsystem förhindrar att bilen
startas. För att kunna starta bilen igen måste
du vända
dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
01
Instrumentpanelen

33
DS4_sv_Chap01_instruments- de-bord_ed01-2016
I versioner med elektrisk nivåmätare visas
en indikering om att motoroljenivån är korrekt
i några sekunder i instrumentpanelen,
när tändningen slås till (samtidigt som
serviceinformationen).
Oljenivåindikator*
Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
Den här varningen indikeras genom att " OIL"
blinkar eller genom ett meddelande, samtidigt
som servicelampan tänds och en ljudsignal
hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Läs under rubriken Nivåkontroller för mer
information om bland annat oljenivån. Detta indikeras genom att "
OIL- -" blinkar eller
genom att ett meddelande visas.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Om det blir fel på den elektriska nivåmätaren
sker inte längre någon kontroll av motorns
oljenivå.
Så länge det är fel på systemet bör du
kontrollera motorns oljenivå med den manuella
oljemätstickan under motorhuven.
Läs under rubriken Nivåkontroller för mer
information om bland annat oljenivån.
* Beroende på version.
För låg oljenivå Funktionsfel på nivåmätaren
01
Instrumentpanelen

34
DS4_sv_Chap01_instruments- de-bord_ed01-2016

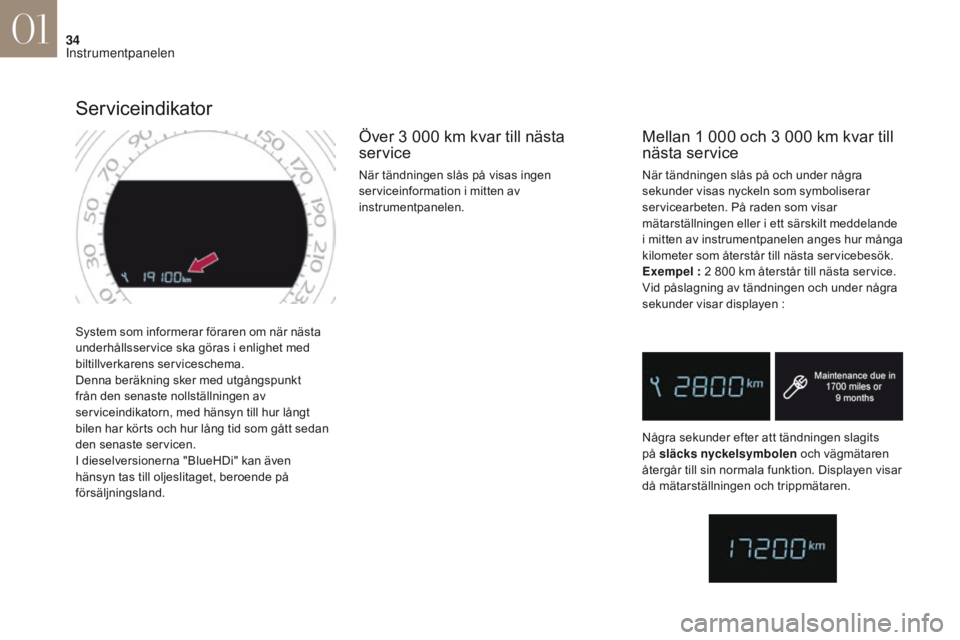

System som informerar föraren om när nästa
underhållsservice ska göras i enlighet med
biltillverkarens serviceschema.
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
serviceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste servicen.
I dieselversionerna "BlueHDi" kan även
hänsyn tas till oljeslitaget, beroende på
försäljningsland.
Serviceindikator
Mellan 1 000 och 3 000 km kvar till
n ästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar
servicearbeten. På raden som visar
mätarställningen eller i ett särskilt meddelande
i mitten av instrumentpanelen anges hur många
kilometer som återstår till nästa servicebesök.
Exempel
: 2 800 km återstår till nästa service.
Vid påslagning av tändningen och under några
sekunder visar displayen
:
Några sekunder efter att tändningen slagits
på släcks nyckelsymbolen och vägmätaren
återgår till sin normala funktion. Displayen visar
då mätarställningen och trippmätaren.
Över 3 000 km kvar till nästa
ser vice
När tändningen slås på visas ingen
serviceinformation i mitten av
instrumentpanelen.
01
Instrumentpanelen

35
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Några sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa.Nyckelsymbolen kan tändas om bilen
har passerat tidsgränsen efter den
senaste servicen, i enlighet med
biltillverkarens serviceschema.
I dieselversionen "BlueHDi" kan
nyckeln även tändas i förväg, på grund
av oljeslitage i motorn, beroende på
under vilka förhållanden bilen används.
Serviceintervallet har passerats
Varje gång som tändningen slås på och under
några sekunder blinkar nyckelsymbolen

för att påminna dig om att servicebesöket nu
måste ske snarast.
Exempel
: Du har kört 300 km längre än vad
som anges i serviceprogrammet.
När tändningen slås på och under några
sekunder visar displayen
:
Under 1 000 km kvar till nästa
ser vice
Exempel : 900 km återstår till nästa service.
N är tändningen slås på och under några
sekunder visar displayen
:
Några sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående.
I dieselversionerna "BlueHDi" åtföljs denna
varning även av att Service-lampan tänds
direkt när tändningen slås till.
01
Instrumentpanelen

36
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Om du själv har utfört service på din bil :
F s lå av tändningen,
F

t
ryck på knappen för nollställning av
trippmätaren ".../000" och håll den intryckt,
F

s
lå på tändningen, kilometerräknaren
börjar räkna ned,
F

d
å displayen visar "=0" och
nyckelsymbolen försvinner, ska knappen
släppas upp. Åtgärden kan inte göras när
serviceinformationen visas.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Visning av serviceinformation
(instrumentpanel av typ 2)
Du kan när som helst visa
serviceinformationen.
F

T
ryck helt kort på knappen för nollställning
av trippmätaren ".../000" .
Serviceinformationen visas i några
sekunder i den centrala displayen i
instrumentpaneler av typ 2.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
01
Instrumentpanelen

38
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Direkt när tändningen slås till tänds SERVICE-
lampan och UREA-lampan blinkar, en
ljudsignal hörs och meddelandet "NO START
IN" visas tillfälligt tillsammans med en sträcka,
som indikerar hur lång körsträcka som återstår
innan motorn inte längre kan startas (t.ex. "NO
START IN 300 km" betyder att bilen inte längre
kan startas om 300 km).
Under färd visas detta meddelande
var 30:e sekund så länge ingen påfyllning av
AdBlue har gjorts.
Påfyllningen måste göras så snart som möjligt
så att tanken inte töms helt, annars kommer
motorn inte att kunna startas.
Läs under motsvarande rubrik för mer
information om AdBlue
® och SCR -systemet ,
och hur du fyller på. Räckvidd på mellan 0 och 600 km
När tändningen slås till tänds SERVICE-lampan
och UREA-lampan blinkar, en ljudsignal hörs
och meddelandet "NO START IN" visas tillfälligt
i instrumentpanelen tillsammans med "0 km"
eller "0 miles" ("NO START IN 0 km" betyder
"Startförbud".
AdBlue
® -tanken är tom: bilens startspärr
hindrar motorn från att starta.
Funktionsfel på grund av för låg nivå av AdBlue®
För att kunna starta motorn igen måste
du fylla på minst 3,8 liter AdBlue® i
tanken.
Läs under motsvarande rubrik för mer
information om AdBlue
® och SCR
-systemet , och hur du fyller på.
01
Instrumentpanelen

39
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Instrumentpanel typ 2
När tändningen slås på tänds UREA-
kontrollampan åtföljt av en ljudsignal och
ett meddelande (t.ex. "Top up emissions
additive : Starting prevented in 1 500 km
(Fyll
på tillsatsmedel : Bilen går inte att starta
om 1
500 km")) som anger hur långt bilen kan
köras uttryckt i km eller miles.
Medan du kör visas meddelandet var 300
:e km
så länge vätskan inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Läs under motsvarande rubrik för mer
information om AdBlue
®, SCR-systemet och
påfyllning av AdBlue®.
Räckvidd mellan 600 och 2 400 km
När tändningen slås på tänds SERVICE-
kontrollampan och UREA-kontrollampan
blinkar, följt av en ljudsignal och ett
meddelande (t.ex. "Top up emissions additive :
Starting prevented in 600 km" (Fyll på
tillsatsmedel : Om 600 km går bilen inte att
starta)) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet var 30 :e
sekund så länge vätskan inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte fyller på tillsatsmedel kan du inte
längre starta bilen. När tändningen slås på tänds SERVICE-
kontrollampan och UREA-kontrollampan blinkar
åtföljt av en ljudsignal och meddelandet "Top
up emissions additive
: Starting prevented" (Fyll
på tillsatsmedel : Bilen går inte att starta).
AdBlue
®-tanken är tom : bilens startspärr
h
indrar motorn från att starta.
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning.
Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8 liter av
AdBlue
® i tanken.
Räckvidd mellan 0 och 600 km
Funktionsfel på grund av för låg nivå av AdBlue®
Läs under motsvarande rubrik för mer
information om AdBlue®, SCR-systemet
och
om påfyllning av AdBlue®.
01
Instrumentpanelen

40
DS4_sv_Chap01_instruments- de-bord_ed01-2016
Om fel detekteras på avgasreningssystemet SCR
Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en
a nnan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds, en ljudsignal
hörs och meddelandet Emissions fault (Fel på
avgasreningen) visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår. Om ett fel detekteras
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR. Om felet i SCR-systemet bekräftas (efter
50
km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och meddelandet "NO START IN" visas
tillfälligt i instrumentpanelen tillsammans med
en körsträcka som indikerar hur långt bilen kan
köras, uttryckt i km eller miles, innan motorn
inte längre kan startas (exempel
: "NO START
IN 600
km" betyder "Om 600 km går bilen inte
att starta"). Under den tillåtna körsträckan
(mellan 1
100 km och 0 km)
Under färd visas detta meddelande var
30
:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta.
Instrumentpanel typ 1
01
Instrumentpanelen
