2017 CITROEN DS3 CABRIO InstruktionsbÖcker (in Swedish)

11Öppna och stänga

Om taket gör en öppningsrörelse i område B
och någon samtidigt trycker på bakluckans
öppningsreglage, leder det till att taket stängs. Bakluckan öppnas inte förrän taket har nått
position 2
. Du kommer då att kunna höja bakluckan.


Villkor för att öppna bakluckan med taket i område B


För att bakluckan inte ska stöta emot taket i område B bestämmer takets position om bakluckan får öppnas eller inte.


Om taket gör en stängningsrörelse i område B
och någon samtidigt trycker på bakluckans
öppningsreglage, påverkas inte takrörelsen. Men bakluckan börjar inte öppnas inte förrän
taket har nått position 2
. Du kommer då att kunna höja bakluckan.

Om taket gör en öppnings- eller stängningsrörelse i område B
efter en "antipanikfunktion",
är bakluckans öppningsreglage verkningslöst. Funktionen återställs på nytt när taket når
position 2
eller 3
.

Om taket är i position 3
kommer en tryckning på bakluckans öppningsreglage att leda till att
taket stängs till position 2
. När taket har nått denna position kommer baklucksöppningen att
vara i funktion. Du kommer då att kunna höja bakluckan.

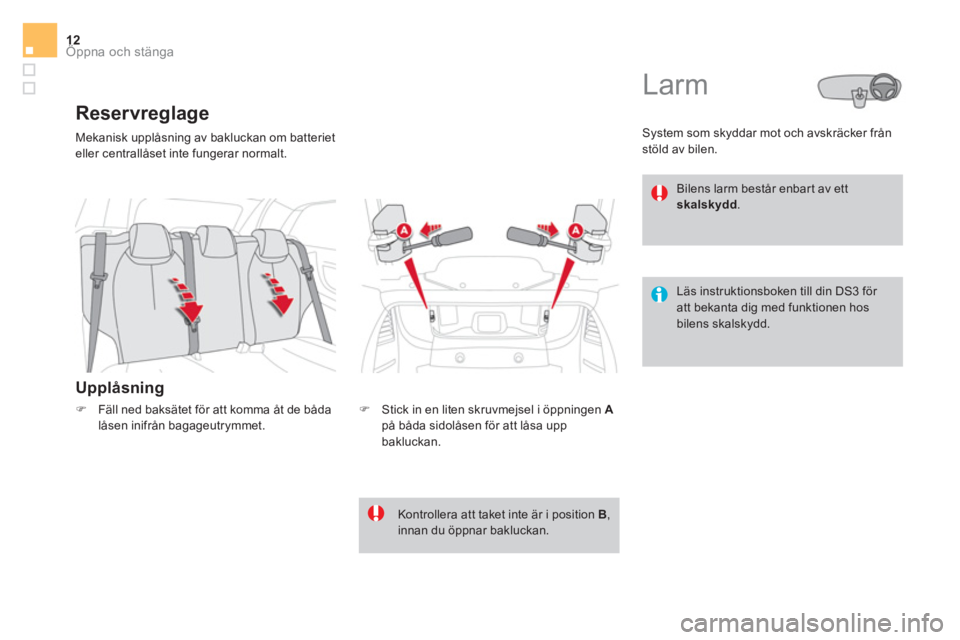

Öppna och stänga12
Mekanisk upplåsning av bakluckan om batteriet
eller centrallåset inte fungerar normalt.

Upplåsning







Reservreglage


)
Stick in en liten skruvmejsel i öppningen A
på båda sidolåsen för att låsa upp
bakluckan.


)
Fäll ned baksätet för att komma åt de båda
låsen inifrån bagageutrymmet.

Kontrollera att taket inte är i position B
,
innan du öppnar bakluckan.

Läs instruktionsboken till din DS3 för
att bekanta dig med funktionen hos
bilens skalskydd.

Bilens larm består enbart av ett
skalskydd
.

Larm


System som skyddar mot och avskräcker från
stöld av bilen.

13Komfor t

Hatthyllan bak är fast.





Hatthylla


Kontrollera att inga föremål finns på
hatthyllan bak, innan taket öppnas helt.
När taket är helt öppet vilar bakrutan
på hatthyllan. Lägg inga föremål på
bakrutan.

Praktisk information14
Byta en säkring



)
Snäpp loss den övre klädseln i bagageutrymmet genom att dra den nedåt. Börja på vänster sida.

)
Ta bort klädseln genom att fälla ned den.

)
Byt säkringarna.
Återmontera delarna genom att utföra momenten i omvänd ordning. Börja längst in i
bagageutrymmet,

Säkring i motorrummet
(maxisäkring)

Säkring nr

Strömstyrka

Funk tioner


-

20 A
Cabriolet-tak

-

20 A
Cabriolet-tak

Om taket befinner sig i område B
när säkringen går sönder, går det inte inte att öppna bakluckan. För att kunna öppna bakluckan och byta
säkringarna måste taket först stängas manuellt inifrån bagageutrymmet (genom att fälla baksätet).

Tre säkringar är avsedda för cabriolet-taket.


Säkringar under hatthyllan


Säkring nr


Strömstyrka


Funk tioner


MF08

40 A
Cabriolet-tak.
Maxisäkringarna är ett extra skydd för
elsystemen. Alla ingrepp på maxisäkringarna
ska utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.

15Praktisk information
Underhållsrekommendationer


Ta omedelbart fågelspillning eller kåda,
vars kausticitet kan skada canvastaket.

Använd aldrig en högtryckstvätt, för att
inte skada taket.
Använd aldrig kemiska produkter,
rengöringsmedel, fläckmedel,
lösningsmedel, alkohol, bensin etc. för
att rengöra canvastaket.
De allmänna rekommendationerna om underhållet på din bil beskrivs i ser viceboken.

Låt bilen torka i skuggan och undvik att
exponera den för direkt solljus.
Vi rekommenderar att du tvättar bilen i
en automattvätt med borstar.
Ta bort fläckar genom att torka av
dem (gnid aldrig) med en svamp och
tvålvatten. Skölj sedan direkt med rent
vatten.

Använd enbart speciella
impregneringsmedel för canvastak när
du impregnerar taket.



Canvastak


Innan du tvättar canvastaket ska du ta
bort så mycket smuts som möjligt från
ytan med hjälp av en mjuk borste eller
en dammsugare.

Ett regelbundet underhåll av canvastaket
bevarar det ursprungliga utseendet. Vi
råder dig att använda den miljövänliga
produkten "Insektsborttagningsmedel -
Rengöring av canvastak" som ingår
i sor timentet "TECHNATURE". Vänd
dig till din CITROËN-verkstad för att
införskaffa denna produkt.


Ljuddämpande vindavvisare


Vi rekommenderar att du rengör den
ljuddämpande vindavvisaren försiktigt

med en mjuk borste.

Te k n i s k a d a t a16

Bensinmotorer

PureTech 82

VTi 120


PureTech 110



PureTech 110 S&S



Växellådor
BVM
(manuell
5-växlad) BVA
(automatisk
4-växlad) EAT6
(automatisk
6-växlad) BVM
(manuell
5-växlad) EAT6 (automatisk 6 -växlad)

Ty p b e t e c k n i n g :
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Cylindervolym (cm
3
) 1 199 1 598 - 1 199 -
Cylinderdiameter x slaglängd (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Max. effekt enl. EEG -standard (kW) * 60 88 - 81 -
Var vtal vid max. effekt (rpm) 5 750 6 000 - 5 500 -
Max vridmoment enl. EEG -standard (Nm) 118 160 - 205 -
Varvtal vid max. vridmoment (v/min) 2 750 4 250 - 1 500 -
Bränsle Blyfritt Blyfritt Blyfritt Blyfritt Blyfritt
Katalysator Ja Ja Ja Ja Ja
Oljevolym i motorn (i liter) med byte av filter 3,25 4,25 - 3,25 -

.../S: modell med Stop & Start.











Bensinmotorer


*
Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

17Te k n i s k a d a t a

* Maxeffekten motsvarar det typgodkända värde som uppnåtts i motorprovbänk i enlighet med villkor som fastställts i EU-direktiv 1999/99/EG.

**
Gäller Belgien.

Bensinmotorer

.../S: modell med Stop & Start.
Bensinmotorer


PureTech 130 S&S



THP 165 S&S


THP 150 S&S **



Växellådor

BVM6 (manuell 6 -växlad)
BVM6 (manuell 6 -växlad)

Ty p b e t e c k n i n g :
SB...

HNYM/S
5GZM/S
5GWM/S **

Cylindervolym (cm
3
)
1 199
1 598
Cylinderdiameter x slaglängd (mm)
75 x 90,5
77 x 85,8
Max. effekt enl. EEG -standard (kW) *
96
120
11 0 **

Var vtal vid max. effekt (rpm)
5 500
6 000
Max vridmoment enl. EEG -standard (Nm)
230
240
Varvtal vid max. vridmoment (v/min)
1 750
1 400
Bränsle
Blyfritt
Blyfritt
Katalysator
Ja
Ja
Oljevolym i motorn (i liter) med byte av filter
3,5
4,25

Te k n i s k a d a t a18

*
Maxeffekten motsvarar uppmätt värde i motorprovbänk, i enlighet med gällande EU-bestämmelser (direktiv 1999/99/EG).

Motorer - PERFORMANCE


Bensinmotor



Per formance



Växellåda


BVM6 (manuell 6 -växlad)

Typbeteckning: SB...


5GRM/S
Cylindervolym (cm
3
)

1 598
Cylinderdiameter x slaglängd (mm)
77 x 85,8
Max effekt enl. EEG -standard (kW) *
153
Var vtal vid max. effekt (rpm)
5 800
Max. vridmoment enl. EEG -standard (Nm)
300
Varvtal vid max. vridmoment (rpm)
1 700
Bränsle

Blyfritt
Katalysator

Ja
Oljevolym i motorn (i liter) med byte av filter
4,25
