2017 CITROEN DS3 CABRIO ESP

DS3_ro_Chap08_info-pratiques_ed02-2015
Schimbarea celui de-al treilea
bec de stop (4 becuri W5W)
F Deschideti portbagajul.
F Ind epartati cele doua obturatoare A ,
situate pe garnitura.
F
Ap

asati axial pe blocul optic, actionand cu
doua surubelnite pentru a-l extrage catre
exetrior.
F
De

conectaţi conectorul şi, daca este
necesar, conducta de spălare.
F
Ro

tiţi un sfert de rotaţie suportul becului
corespunzător becului defect.
F
Sc

oateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea celui de-al treilea
stop (LED)
Pentru înlocuirea acestui tip de stop cu diode
electroluminiscente, consultaţi un reparator
agreat CITROËN sau un Service autorizat.
Schimbarea becurilor de placuta
de inmatriculare (LED)
Pentru inlocuirea acestui tip de lampi cu
diode electroluminiscente, consultati reteaua
CITROËN sau un Service autorizat.

219
DS3_ro_Chap08_info-pratiques_ed02-2015
Iluminat interior
Plafoniera (1 / W5W)
Desprindeti caracasa plafonierei 1 cu o surubelnita
mica, de pe latura unde este amplasata comanda,
pentru a avea acces la becul defect.
Lumini de citit harta (2 / W5W)
Demontati carcasa plafonierei 1 . Desprindeti
carcasa spotului respectiv, pentru a avea acces
la becul spotului 2 in cauza.
Iluminat de portbagaj (W5W)
Demontati caseta, impingand soclul dinspre
spate.
Iluminat de spatiu pentru picioare si
compartiment de depozitare central (W5W)
Desprindeti carcasa corpului de iluminat,
pentru acces la bec.
Iluminat de torpedo (W5W)
Desprindeti carcasa corpului de iluminat,
pentru acces la bec.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015

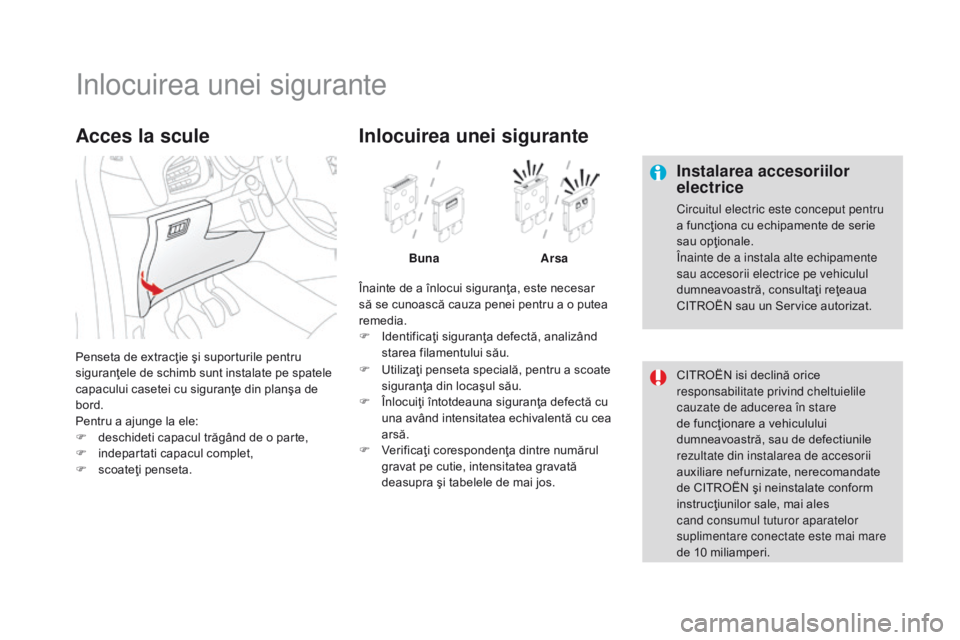

Inlocuirea unei sigurante
Instalarea accesoriilor
electrice
Circuitul electric este conceput pentru
a funcţiona cu echipamente de serie
sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Service autorizat.
CITROËN isi declină orice
responsabilitate privind cheltuielile
cauzate de aducerea în stare
de funcţionare a vehiculului
dumneavoastră, sau de defectiunile
rezultate din instalarea de accesorii
auxiliare nefurnizate, nerecomandate
de CITROËN şi neinstalate conform
instrucţiunilor sale, mai ales
cand consumul tuturor aparatelor
suplimentare conectate este mai mare
de 10 miliamperi.
Penseta de extracţie şi suporturile pentru
siguranţele de schimb sunt instalate pe spatele
capacului casetei cu siguranţe din planşa de
bord.
Pentru a ajunge la ele:
F
de

schideti capacul trăgând de o parte,
F
ind

epartati capacul complet,
F
sc

oateţi penseta.
Acces la scule
Înainte de a înlocui siguranţa, este necesar
să se cunoască cauza penei pentru a o putea
remedia.
F
Id
entificaţi siguranţa defectă, analizând
starea filamentului său.
Inlocuirea unei sigurante
Buna Arsa
F
Ut

ilizaţi penseta specială, pentru a scoate
siguranţa din locaşul său.
F
În

locuiţi întotdeauna siguranţa defectă cu
una având intensitatea echivalentă cu cea
arsă.
F
Ve

rificaţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată
deasupra şi tabelele de mai jos.

223
DS3_ro_Chap08_info-pratiques_ed02-2015
Sigurante in
compartimentul motorului
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie
(în partea stângă).Acces la sigurante
F Desfaceţi capacul.
F În locuiţi siguranţa (vezi paragraful
corespunzător).
F
Du

pă intervenţie, închideţi cu grijă capacul,
pentru a garanta etanşeitatea cutiei cu
siguranţe.
Orice interventie la sigurantele din
modulul amplasat pe baterie trebuie
efectuata in reteaua CITROËN sau la
un Service autorizat.
Informaţii practice

227
DS3_ro_Chap08_info-pratiques_ed02-2015
Baterie 12 V
Bateria este situata sub capota motorului.
Pentru acces la baterie:
F
de
schideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F
fi

xaţi tija de sustinere a capotei,
F
ri

dicati capacul de plastic de pe borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Generalitati
Baterii de pornire cu plumb
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.
Versiunile echipate cu sistemul Stop &
Start dispun de o baterie cu plumb de
12 V avand o tehnologie si caracteristici
specifice.
Inlocuirea ei trebuie efectuata exclusiv
in reteaua CITROËN sau la un service
autorizat. Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit
de foc deschis sau surse de scantei,
pentru a evita orice risc de explozie sau
incendiu.
Spalati-va mainile la terminarea
operatiilor.
Daca vehiculul este echipat cu cutie
de viteze pilotata sau automata, nu
incercati niciodata sa porniti motorul
prin impingerea vehiclului.
Borna (-) a bateriei nu este accesibila.
Un punct de masa detasat este amplasat pe
structura aripii stanga fata.
Informaţii practice

229
DS3_ro_Chap08_info-pratiques_ed02-2015
Daca incarcati personal bateria
vehiculului, utilizati numai un redresor
compatibil cu bateriile cu plumb, avand
tensiunea nominala de 12 V.
Daca aceasta eticheta este prezenta,
este imperativa utilizarea unica a
unui redresor de 12 V. In caz contrar,
exista riscul deteriorarii ireversibile
a echipamentelor electrice aferente
sistemului Stop & Start.Respectati instructiunile de utilizare
date de producatorul redresorului.
Nu inversati niciodata polaritatile.
Incarcarea bateriei cu un
redresor pentru baterii
Pentru a asigura o longevitate maxima bateriei,
este indispensabila mentinerea unui nivel de
incarcare suficient.
In unele cazuri, poate fi necesara incarcarea
bateriei:
-
da

ca parcurgeti in mod repetat trasee
scurte,
-
in v

ederea unei stationari prelungite de mai
multe saptamani.
Consultati reteaua CITROËN sau un Service
autorizat. Nu este necesara debransarea
bateriei.
F
Ta

iati contactul.
F
Op

riti consumatorii electrici (sistem audio,
lumini, stergatoare de geam, ...).
F
Op

riti redresorul B inainte de a conecta
cablurile la baterie, pentru a evita orice
scantei periculoase.
F
Ve

rificati cablurile redresorului sa fie in
buna stare.
F
Co

nectati cablurile redresorului B dupa
cum urmeaza:
-
ca

blul pozitiv de culoare rosie (+) la
borna (+) a bateriei A ,
-
ca

blul negativ de culoare neagra (-) la
punctul de masa C de pe vehicul.
F
La t

erminarea operatiei de incarcare,
opriti redresorul B inainte de a deconecta
cablurile de la bateria A . Nu incercati niciodata sa incarcati o
baterie inghetata. Risc de explozie!
Daca bateria a inghetat, controlati-o
in reteaua CITROËN sau la un
Service autorizat care va verifica
daca componentele interne nu sunt
deteriorate si daca carcasa nu este
fisurata, ceea ce ar implica riscul
scaparilor/scurgerilor de acid care
este toxic si coroziv.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Debransarea bateriei
Pentru a mentine un nivel de incarcare
suficient care sa permita pornirea motorului,
se recomanda debransarea bateriei in
cazul imobilizarii pe o durata de timp mai
indelungata.
Inainte de debransarea bateriei:
F
in
chideti toate deschiderile (usi, portbagaj,
geamuri, acoperis (pentru versiunea
C a b r i o)),
F
op

riti toti consumatorii electrici (sistem
audio, stergatoare de geam, lumini, ...),
F
ta

iati contactul si respectati un interval de
asteptare de patru minute.
In momentul in care aveti acces la baterie, este
suficient sa debransati borna (+).
Dupa rebransare
Dupa rebransarea bateriei, puneti contactul
si asteptati un minut inainte de a porni, pentru
a permite initializarea tuturor sistemelor
electronice.
Totusi, daca dupa aceasta manipulare persista
usoare perturbatii, consultati reteaua CITROËN
sau un Service autorizat.
Conform indicatiilor din rubrica
corespunzatoare, trebuie sa reinitializati
personal unele elemente ca:
-
ch

eia cu telecomanda,
-
ac

tionarile electrice ale geamurilor,
-
da

ta si ora,
-
po

sturile de radio memorizate.
Colier cu montare rapida
Debransare cablu de la borna (+)
F Ridicaţi clapeta A la maxim, pentru a
debloca colierul B .
Rebransare cablu la borna (+)
F Poziţionaţi colierul B al cablului in pozitia
d
eschis pe borna (+) a bateriei.
F
Ap

ăsaţi vertical colierul, pentru o bună
asezare pe borna bateriei.
F
Bl

ocati colierul, coborand clapeta A .Pe durata deplasarii de dupa prima
pornire a motorului, s-ar putea
ca sistemul Stop & Start sa nu fie
operational.
In acest caz, functia nu va fi disponibila
din nou decat dupa o imobilizarea
continua a vehiculului, a carei durata
depinde de temperatura ambianta si de
nivelul de incarcare a bateriei (pana la
aproximativ 8 ore).
Nu for ţaţi cand apasati clapeta,
deoarece, în cazul în care colierul
este asezat incorect, blocarea este
imposibilă; reluaţi procedura.

233
DS3_ro_Chap08_info-pratiques_ed02-2015
Remorcarea vehicululuiMod de operare ce trebuie urmat pentru a remorca vehiculul, sau pentru a remorca un alt vehicul, cu un dispozitiv mecanic amovibil.
Inelul de remorcare se află în portbagaj, sub
podea.
Pentru a avea acces la acesta:
F
de
schideţi portbagajul,
F
ri

dicaţi panoul de podea,
F
sc

oateţi cutia de depozitare din polistiren,
F
sc

oateţi inelul de remorcare din cutie.
Acces la scule Indicatii generale
Respectaţi legislaţia în vigoare din ţara dumneavoastră.
Verificaţi ca greutatea vehiculului tractor sa fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul vehiculului remorcat si trebuie să posede un
permis de conducere valid.
Dacă se efectuează tractarea cu cele patru roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile sunt interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să apelaţi la un profesionist pentru remorcare:
-
ve

hicul în pană pe autostradă sau pe o cale de rulare rapida,
-
ve

hicule cu tracţiune pe patru roţi,
-
im

posibilitatea trecerii cutiei de viteze la punctul mort, deblocării direcţiei, sau eliberării
frânei de staţionare,
-
tr

actare cu numai două roţi pe sol,
-
li

psa unei bare de remorcare omologate...
Informaţii practice
