C4-2_sv_Chap03_ergonomie-et-confort_ed02-2015
Stop & Start-systemet
Värme- och
luftkonditioneringssystemen går bara
att använda när motorn är igång.
För att erhålla önskad värmekomfort i
kupén, kan du tillfälligt koppla ur Stop &
Start-funktionen.
Läs under motsvarande rubrik för mer
information om Stop & Start.
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungera
effektivt:
F

T

äpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i
bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.
F

T

äck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.
F

A

ktivera luftkonditioneringen i minst 5

till 10

minuter en eller två gånger per månad, för
att hålla systemet i fullgott skick.
F

K

ontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet.
V

i rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning av
allergiska symptom, dålig lukt och feta beläggningar).
F

F

ör att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter
kontrollera det enligt rekommendationerna i serviceboken.
F

O

m systemet inte producerar någon kyla ska du koppla ur det och kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet. Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla,
vilket är helt normalt.
Tveka inte att vädra ur kupén en stund,
om temperaturen i kupén är mycket hög
när bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller
inte klor och innebär inget hot mot
ozonskiktet.

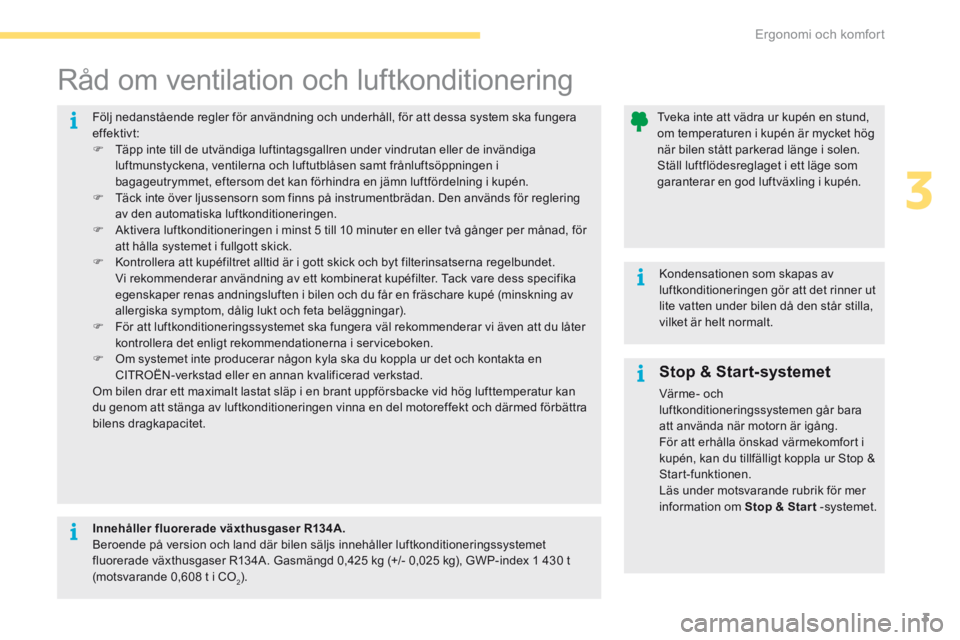

Råd om ventilation och luftkonditionering
3
Ergonomi och komfort

129
C4-2_sv_Chap04_eclairage-et-visibilite_ed02-2015
Automatisk tändning av
ljusen
Positions- och halvljusen tänds automatiskt,
utan åtgärd från förarens sida, om systemet
känner av att det börjar bli mörkt ute eller i
vissa fall då vindrutetorkaren kopplas in.
När det blir tillräckligt ljust ute eller när torkarna
har stannat släcks dessa ljus automatiskt och
varselljusen tänds.
Inkoppling
F Vrid ringen A till läget "AUTO". Aktiveringen av funktionen bekräftas
genom att ett meddelande visas.
Urkoppling
F Vrid ringen A till ett annat läge än "AUTO". Urkopplingen av funktionen bekräftas
genom att ett meddelande visas.
Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds denna kontrollampa
och/eller ett meddelande visas på
displayen, åtföljt av en ljudsignal.
Vänd dig till en CITROËN-verkstad
eller en annan kvalificerad
verkstad.
Vid dimma eller snöväder kan
ljussensorn registrera en tillräcklig
ljusstyrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn och
befinner sig mitt på vindrutan bakom
den inre backspegeln. Det leder till att
vissa funktioner inte går att styra.
4
Belysning och sikt

147
C4-2_sv_Chap05_securite_ed02-2015
Krockkuddar
Allmänt
Det här systemet bidrar till att öka
passagerarnas säkerhet (utom
mittpassageraren bak) i händelse av
en kraftig kollision. Krockkuddarna
kompletterar bilbältena som är utrustade
med kraftbegränsare (utom det på
passagerarplatsen bak i mitten).
I zonerna för kollisionsavkänning finns
elektroniska sensorer som registrerar och
analyserar eventuella frontal- och sidokrockar:
-
i h
ändelse av en kraftig krock aktiveras
krockkuddarna ögonblickligen och bidrar
till att bättre skydda personerna som finns
i bilen (utom mittpassageraren bak). Efter
kollisionen töms krockkuddarna snabbt
på luft för att inte störa sikten eller hindra
personerna att ta sig ut ur bilen,
-

i h
ändelse av en lättare kollision eller
påkörning bakifrån och i vissa situationer
då bilen välter, kan det hända att
krockkuddarna inte aktiveras. I dessa fall
är det bara säkerhetsbältena som bidrar till
att skydda dig.
Zoner för kollisionsavkänning
A. Frontalkrock.
B. S idokrock.
Krockkuddarna fungerar inte med
tändningen frånslagen.
Denna utrustning kan bara blåsas upp
en enda gång. Om en andra krock
skulle uppstå (vid samma olycka eller
vid en ny) kommer krockkudden inte att
utlösas.
När krockkudden eller krockkuddarna
aktiveras, åtföljs detta av en
rökutveckling och ett ljud som beror
på att den integrerade krutladdningen
löser ut.
Denna rök är inte skadlig, men kan
kan ha irriterade verkan på känsliga
personer.
Detonationsljudet som hörs när en eller
flera krockuddar aktiveras kan medföra
nedsatt hörsel under en kort stund.
5
S

167
C4-2_sv_Chap06_conduite_ed02-2015
Bil med dragkrok
Lastfördelning
F Fördela lasten jämnt över släpet, med de tyngsta föremålen närmast axeln.
Kultrycket ska ligga nära det högsta tillåtna
värdet, men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Sidovindar
F Tänk på att bilen blir känsligare för sidovindar.
Läs mer under motsvarande rubrik för
information om bilvikter (och släpvagnsvikter
som rör din bil).
F
O
m en varningslampa och
STOP -lampan tänds, ska du
stanna bilen och stänga av
motorn så fort som möjligt.
Bromsar
Vid körning med släp förlängs bromssträckan.
För att begränsa upphettningen av
bromsarna, rekommenderar vi att du använder
motorbromsen.
Däck
F Kontrollera att bilens och släpvagnens däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
F Kontrollera att alla ljus fungerar på släpvagnen och att bilens
strålkastarinställning är korrekt.
Läs under motsvarande rubrik för mer
information om inställning av strålkastarhöjd.
Parkeringssensorerna bak kopplas bort
automatiskt när en originaldragkrok från
CITROËN används.
Kylarvätskans temperatur
Vid körning med släp i backe höjs
kylarvätsketemperaturen.
Fläkten styrs elektriskt och avkylningsförmågan
beror där för inte på motorns varvtal.
F
M
inska motorns varvtal genom att sänka
hastigheten.
Högsta tillåtna släpvagnsvikt vid långvarig
körning i uppförsbacke beror på lutningsgrad
och utetemperatur.
Var alltid uppmärksam på
kylarvätsketemperaturen.
6
Körning

206
C4-2_sv_Chap06_conduite_ed02-2015
Parkeringssensorer
Systemet aktiveras så fort du lägger i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Parkeringssensorer bak
Ljudsignal
Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret
är mindre än c:a trettio cm blir signalen
kontinuerlig.Grafisk indikering
Den kompletterar ljudsignalen med hjälp av
segment på skärmen, som visas allt närmare
bilen.
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Denna funktion innebär under inga
omständigheter att föraren kan vara
mindre vaksam.
Med hjälp av sensorer i stötfångaren varnar
systemet för hinder nära bilen (t.ex. person,
fordon, träd, staket, m.m.), som finns inom
detekeringszonen.
Vissa typer av hinder (som t.ex. en stolpe,
en trafikkona eller liknande) kan detekteras i
början av manövern men inte i slutet, om de
befinner sig i parkeringssensorernas döda
vinklar.
Körning

207
C4-2_sv_Chap06_conduite_ed02-2015
I tillägg till parkeringssensorerna bak kan
hinder också detekteras framför bilen i
hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger
10
km/tim.
Parkeringssensorer
fram
Funktionen kopplas bort med en tryckning
på denna knapp. Kontrollampan på knappen
tänds.
En ny tryckning på knappen återaktiverar
funktionen. Kontrollampan på knappen släcks.
Funktionsfel
Om ett funktionsfel uppstår i
systemet tänds denna kontrollampa
på instrumentpanelen och/eller ett
meddelande visas på displayen,
åtföljt av en ljudsignal (kort pip), då
du lägger i backväxeln.
Kontakta en CITROËN-verkstad
eller en annan kvalificerad
verkstad.
Ljudet som sänds via högtalaren (fram eller
bak) upplyser dig om att hindret är framför eller
bakom bilen.
Funktionen kopplas automatiskt bort
när en släpvagn kopplas på eller om
en cykelhållare monteras (bil utrustad
med en dragkrok eller en cykelhållare
rekommenderad av CITROËN).I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler.
In-/urkoppling av
parkeringssensorerna fram
och bak
6
K

236
C4-2_sv_Chap07_infos-pratiques_ed02-2015
Tillbehör
Ombyggnadssatser
Du kan införskaffa ombyggnadssatser av
"företagstyp" för att göra om en företagsbil till
en personbil och vice versa.
"Komfort":
vindavvisare på dörrar, sidogardiner, gardin
bak, kylbox, klädhängare på nackstöd,
läslampa, backspegel för husvagn,
farthållare, doftspridare och doftpatroner,
parkeringssensorer...
"Transport":
skyddsmattor och bagagerumsmattor med
kant, lastnät, bagagehållare, lastbågar,
cykelhållare, skidhållare, takboxar, dragkrokar,
elsatser till dragkrok etc.
"Stil":
växelspaksknoppar, fotstöd av aluminium,
lättmetallfälgar, hjulsidor, kromade
backspegelkåpor, kromade dörrlister,
dekorlister till insteg, kromad list till baklucka...*

F
ör att undvika all risk för att pedalerna
blockeras:
-

k
ontrollera att mattan placeras och sätts
fast på rätt sätt,
-

l
ägg aldrig flera mattor på varandra.
"Säkerhet":
billarm, hyperfrekvensmodul, nivåsensor,
spårsändare, bälteskuddar och bilbarnstolar,
alkomätare, första hjälpen-sats, brandsläckare,
varningstriangel, reflexväst, hundgaller,
säkerhetsbälten till husdjur, stöldskydd
för hjul, snökedjor, Autosock, sats med
dimstrålkastare...
"Skydd":
skyddsmattor*, överdragsklädslar som
är kompatibla med sidokrockkuddar,
instegsskydd, stänkskydd, skyddslister till
dörrar, skydd till stötfångare, sätesöverdrag för
husdjur, skyddsöverdrag till bilen...
Om en dragkrok och tillhörande
elsats monteras utanför CITROËNS
verkstadsnät, måste den förberedda
elektriska anslutningen användas och
tillverkarens föreskrifter följas.
I CITROËN-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av CITROËNS garanti.
Praktisk information

3
Ergonomi och komfort3
C4-2-additif_sv_Chap03_ergonomie-et-confort_ed02-2015
Stop & Start-systemet
Värme- och luftkonditioneringssystemen går bara att använda när motorn är igång.
För att erhålla önskad värmekomfort i kupén, kan du tillfälligt koppla ur Stop & Start-funktionen. Läs under motsvarande rubrik för mer information om Stop & Star t -systemet.
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungera effektivt:  Täpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.  Täck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering av den automatiska luftkonditioneringen.  Aktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för att hålla systemet i fullgott skick.  Kontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet. Vi rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning av allergiska symptom, dålig lukt och feta beläggningar).  För att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter kontrollera det enligt rekommendationerna i serviceboken.  Om systemet inte producerar någon kyla ska du koppla ur det och kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad. Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra bilens dragkapacitet.
Kondensationen som skapas av luftkonditioneringen gör att det rinner ut lite vatten under bilen då den står stilla, vilket är helt normalt.
Innehåller fluorerade växthusgaser R134A. Beroende på version och land där bilen säljs innehåller luftkonditioneringssystemet fluorerade växthusgaser R134A. Gasmängd 0,425 kg (+/- 0,025 kg), GWP-index 1 430 t (motsvarande 0,608 t i CO2).
Tveka inte att vädra ur kupén en stund, om temperaturen i kupén är mycket hög när bilen stått parkerad länge i solen. Ställ luftflödesreglaget i ett läge som garanterar en god luftväxling i kupén.
Råd om ventilation och luftkonditionering
