2017 CITROEN C3 stop start

167
Stop & Start
Passage en mode STOP du moteur
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact. Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le Stop & Start ne modifie pas les
fonctionnalités du véhicule, comme le
freinage, la direction assistée...
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements, ...). Le moteur redémarre
automatiquement - mode START - dès que
vous souhaitez repartir. Le redémarrage
s'effectue de manière instantanée, rapide et
silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Avec une boîte de vitesses
manuelle
, véhicule à l'arrêt, ce
témoin s'allume au combiné et le
moteur se met automatiquement en
veille lorsque vous placez le levier de
vitesses au point mort et que vous
relâchez la pédale d'embrayage.
Avec une boîte de vitesses
automatique véhicule à l'arrêt, ce
témoin s'allume au combiné et le
moteur se met automatiquement
en veille lorsque vous enfoncez la
pédale de frein ou que vous placez le
sélecteur de vitesses en position N .
Compteur de temps du Stop & Star t
(minutes / secondes ou heures / minutes) Un compteur de temps cumule les
durées de mise en mode STOP au
cours du trajet.
Il se remet à zéro à chaque mise du contact.
6
Conduite

168
Passage en mode START du moteur
Cas particuliers : déclenchement
automatique du mode START
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
-
v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 3 km/h,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Dans ce cas, ce témoin clignote
quelques secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.
-

v

ous relâchez la pédale de frein avec le
sélecteur de vitesses en position D ou M ,
-

v

ous êtes en position N avec la pédale de
frein relâchée et vous déplacez le sélecteur
de vitesses en position D ou M ,
-

v

ous engagez la marche arrière. Avec une boîte de vitesses
manuelle , ce témoin s’éteint au
combiné et le moteur redémarre
automatiquement lorsque vous
enfoncez complètement la pédale
d'embrayage.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s'active pas lorsque :
- l e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10


km/h depuis le dernier démarrage,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, ce témoin clignote
quelques secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal. Avec une boîte de vitesses
automatique
, ce témoin s'éteint et le
moteur redémarre automatiquement
lorsque :
Conduite

169
En cas de dysfonctionnement du système, le
voyant de la touche clignote quelques instants,
puis s'allume de manière permanente.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Anomalie de
fonctionnement
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Il est alors nécessaire de couper le contact,
puis de redémarrer le moteur.
Dans certains cas, tels que le maintien du
confort thermique dans l'habitacle, il peut être
utile de neutraliser le Stop & Start.
La demande de neutralisation peut être
effectuée à tout moment, dès la mise du
contact.
Si le moteur est en mode STOP, il redémarre
aussitôt.
Le Stop & Start se réactive automatiquement à
chaque mise du contact.
Neutralisation / Réactivation
Le Stop & Start requiert une
batterie 12
V de technologie et de
caractéristiques spécifiques.
Toute intervention sur ce type de
batterie doit être réalisée exclusivement
dans le réseau CITROËN ou dans un
atelier qualifié.
Pour plus d'informations sur la Batterie
12 V , reportez-vous à la rubrique
correspondante.
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. Ouverture du capot moteur
Conduite sur chaussée inondée
Avant de vous engager dans une zone
inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les
Conseils de conduite , notamment sur
chaussée inondée, reportez-vous à la
rubrique correspondante. F
A
ppuyez sur ce bouton.
La neutralisation est confirmée par l'allumage
du voyant du bouton et l'affichage d'un
message.
Un nouvel appui sur ce bouton réactive la
fonction.
Le voyant du bouton s'éteint, accompagné de
l'affichage d'un message.
Avec le bouton de la planche de
bord
6
Conduite

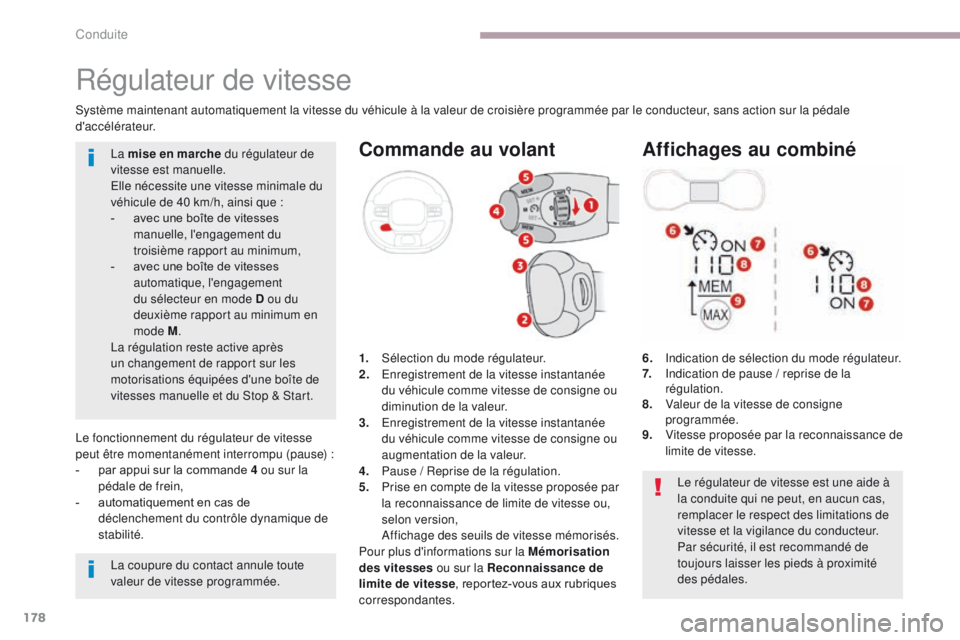

178
Commande au volant
6. Indication de sélection du mode régulateur.
7. Indication de pause / reprise de la
régulation.
8.
V

aleur de la vitesse de consigne
programmée.
9.
V

itesse proposée par la reconnaissance de
limite de vitesse.
Régulateur de vitesse
Système maintenant automatiquement la vitesse du véhicule à la valeur de croisière programmée par le conducteur, sans action sur la pédale
d'accélérateur.
Le régulateur de vitesse est une aide à
la conduite qui ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse et la vigilance du conducteur.
Par sécurité, il est recommandé de
toujours laisser les pieds à proximité
des pédales.
1.
S

élection du mode régulateur.
2.
E

nregistrement de la vitesse instantanée
du véhicule comme vitesse de consigne ou
diminution de la valeur.
3.
E

nregistrement de la vitesse instantanée
du véhicule comme vitesse de consigne ou
augmentation de la valeur.
4.
P

ause / Reprise de la régulation.
5.
P

rise en compte de la vitesse proposée par
la reconnaissance de limite de vitesse ou,
selon version,
A

ffichage des seuils de vitesse mémorisés.
Pour plus d'informations sur la Mémorisation
des vitesses ou sur la Reconnaissance de
limite de vitesse , reportez-vous aux rubriques
correspondantes.
Affichages au combinéLa mise en marche du régulateur de
vitesse est manuelle.
Elle nécessite une vitesse minimale du
véhicule de 40 km/h, ainsi que :
-

a
vec une boîte de vitesses
manuelle, l'engagement du
troisième rapport au minimum,
-

a
vec une boîte de vitesses
automatique, l'engagement
du sélecteur en mode D ou du
deuxième rapport au minimum en
mode M .
La régulation reste active après
un changement de rapport sur les
motorisations équipées d'une boîte de
vitesses manuelle et du Stop & Start.
La coupure du contact annule toute
valeur de vitesse programmée.
Le fonctionnement du régulateur de vitesse
peut être momentanément interrompu (pause) :
-

p

ar appui sur la commande 4 ou sur la
pédale de frein,
-

a

utomatiquement en cas de
déclenchement du contrôle dynamique de
stabilité.
Conduite

196
Réservoir de carburant
Capacité du réservoir :
- E ssence : environ 45 litres.
-

D
iesel : environ 42 ou 50 litres (selon version).
Niveau mini de carburant Remplissage
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore, d'un message, et le dernier
pavé de la jauge à carburant clignote
en rouge.
Pour réaliser le remplissage en toute sécurité :
F

A
rrêtez impérativement le moteur.
F

O
uvrez la trappe à carburant.
Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte
par la jauge à carburant.
Au premier allumage, il reste environ 5 litres
de carburant dans le réservoir.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné d'un
signal sonore et d'un message. Ce signal
sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de " 0".
Faites impérativement un complément de
carburant pour éviter la panne. L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Si votre véhicule est équipé du Stop &
Start, n'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP
; coupez impérativement
le contact en utilisant la clé ou le
bouton "START/STOP" avec l'Accès et
Démarrage Mains Libres.
Pour plus d'informations sur la Panne
de carburant (Diesel) , reportez-vous à
la rubrique correspondante. F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
F

I
ntroduisez la clé dans le bouchon puis
tournez-la vers la gauche, ou tournez
manuellement le bouchon vers la gauche
(selon version).
Informations pratiques

206
Capot
F Ouvrez la porte avant gauche.L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure),
en utilisant la zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
F
L
evez la commande et soulevez le capot. F
D éclippez la béquille de son logement
et fixez-la dans le cran pour maintenir le
capot ouvert.
Ouverture
F Tirez vers vous la commande, située en bas de l'encadrement de la porte.
Le moto-ventilateur peut se mettre en marche après l'arrêt du moteur
: prenez garde
aux objets ou aux vêtements qui pourraient se prendre dans l'hélice. N'ouvrez pas le capot en cas de vent
violent.
Fermeture
F Sortez la béquille du cran de maintien.
F
C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements électriques dans le compartiment moteur, il est
recommandé de limiter les expositions à l'eau (pluie, lavage,...). Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Informations pratiques

213
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement le
serrage des cosses vissées (pour les
versions sans collier rapide) et l'état
de propreté des branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message d'alerte.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif.
Pour plus d'informations sur la Vérification
des niveaux et notamment sur le niveau
d'additif gasoil, reportez-vous à la rubrique
correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
Pour plus d'informations et de précaution
à prendre avant toute intervention sur la
Batterie 12 V
, reportez-vous à la rubrique
correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
7
Informations pratiques

217
Recommandations de stockage
Ne stockez pas les flacons ou les
bidons d'AdBlue® dans votre véhicule.
Procédure
Stationner
F Coupez le contact et retirez la clé du contacteur pour éteindre le moteur.
ou
F

A
vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP"
pour éteindre le moteur.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons ou les bidons dans
un endroit frais et à l'abri de l'exposition
directe au rayonnement solaire .
Dans ces conditions, le liquide peut être
conservé au moins un an .
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant. Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réservoir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
Accéder
F Véhicule déverrouillé, ouvrez la trappe à carburant ; le bouchon bleu du réservoir
d'AdBlue
® est situé à droite du bouchon
noir du réservoir de carburant.
F

T

ournez le bouchon bleu d'un quart de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon bleu.
Ne jetez pas les flacons ou les bidons
d'AdBlue
® avec les ordures ménagères.
Déposez-les dans un container réservé
à cet usage ou rapportez-les dans votre
point de vente.
7
Informations pratiques
