2017 BMW X5 Instructieboekjes (in Dutch)

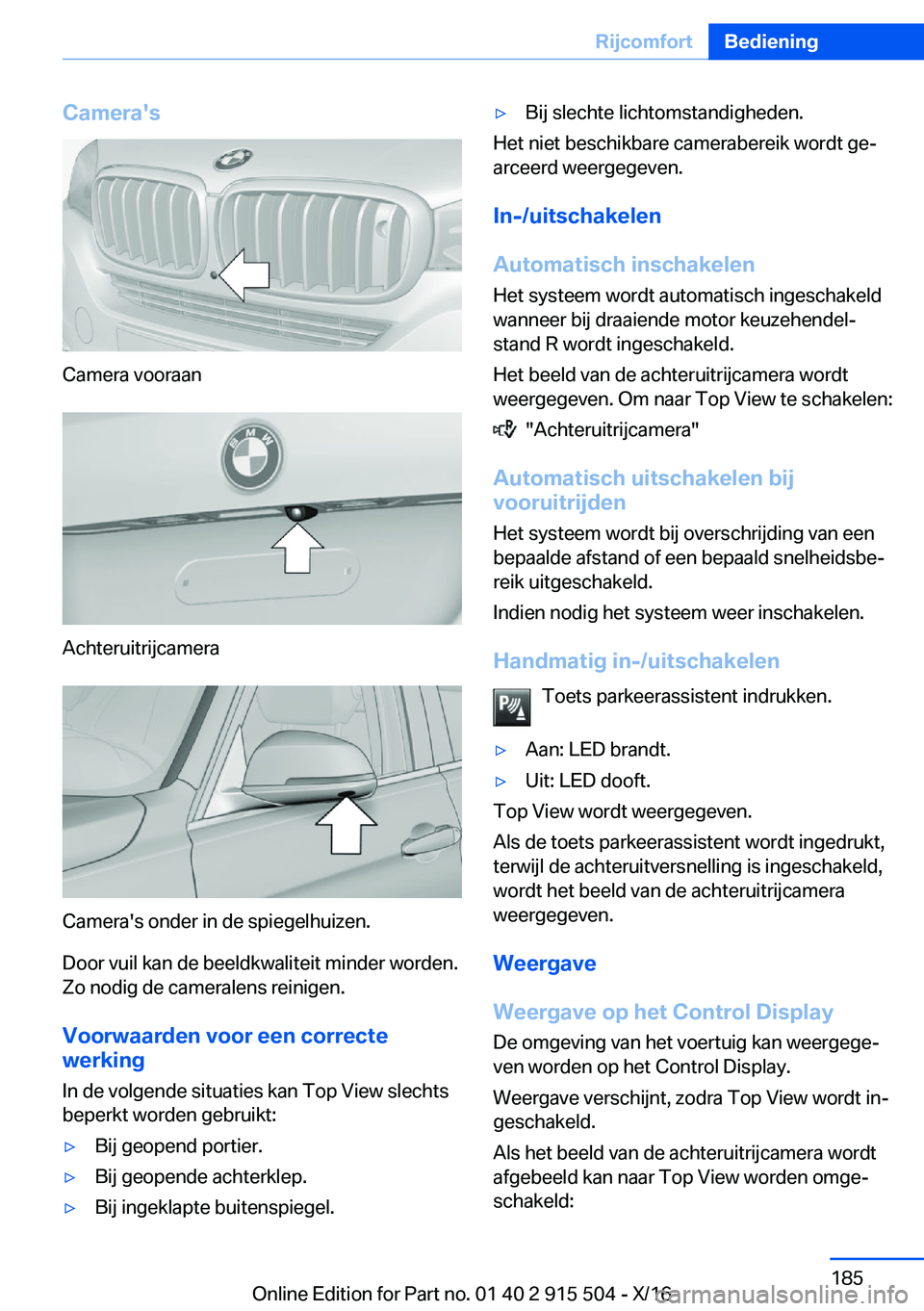

Camera's
Camera vooraan
Achteruitrijcamera
Camera's onder in de spiegelhuizen.Door vuil kan de beeldkwaliteit minder worden.Zo nodig de cameralens reinigen.
Voorwaarden
voor
een
correcte
werking
In de volgende situaties kan Top View slechts
beperkt worden gebruikt:
'yBij geopend portier.'yBij geopende achterklep.'yBij ingeklapte buitenspiegel.'yBij slechte lichtomstandigheden.
Het niet beschikbare camerabereik wordt gej
arceerd weergegeven.
In-/uitschakelen
Automatisch
inschakelen
Het systeem wordt automatisch ingeschakeld
wanneer bij draaiende motor keuzehendelj stand R wordt ingeschakeld.
Het beeld van de achteruitrijcamera wordt
weergegeven. Om naar Top View te schakelen:
"Achteruitrijcamera"
Automatisch
uitschakelen
bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbej reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig
in-/uitschakelen Toets parkeerassistent indrukken.
'yAan: LED brandt.'yUit: LED dooft.
Top View wordt weergegeven.Als de toets parkeerassistent wordt ingedrukt,
terwijl de achteruitversnelling is ingeschakeld,
wordt het beeld van de achteruitrijcamera
weergegeven.
Weergave
Weergave
op
het
Control
Display De omgeving van het voertuig kan weergegej
ven worden op het Control Display.
Weergave verschijnt, zodra Top View wordt inj
geschakeld.
Als het beeld van de achteruitrijcamera wordt
afgebeeld kan naar Top View worden omgej schakeld:
Seite 185RijcomfortBediening185
Online Edition for Part no. 01 40 2 915 504 - X/16

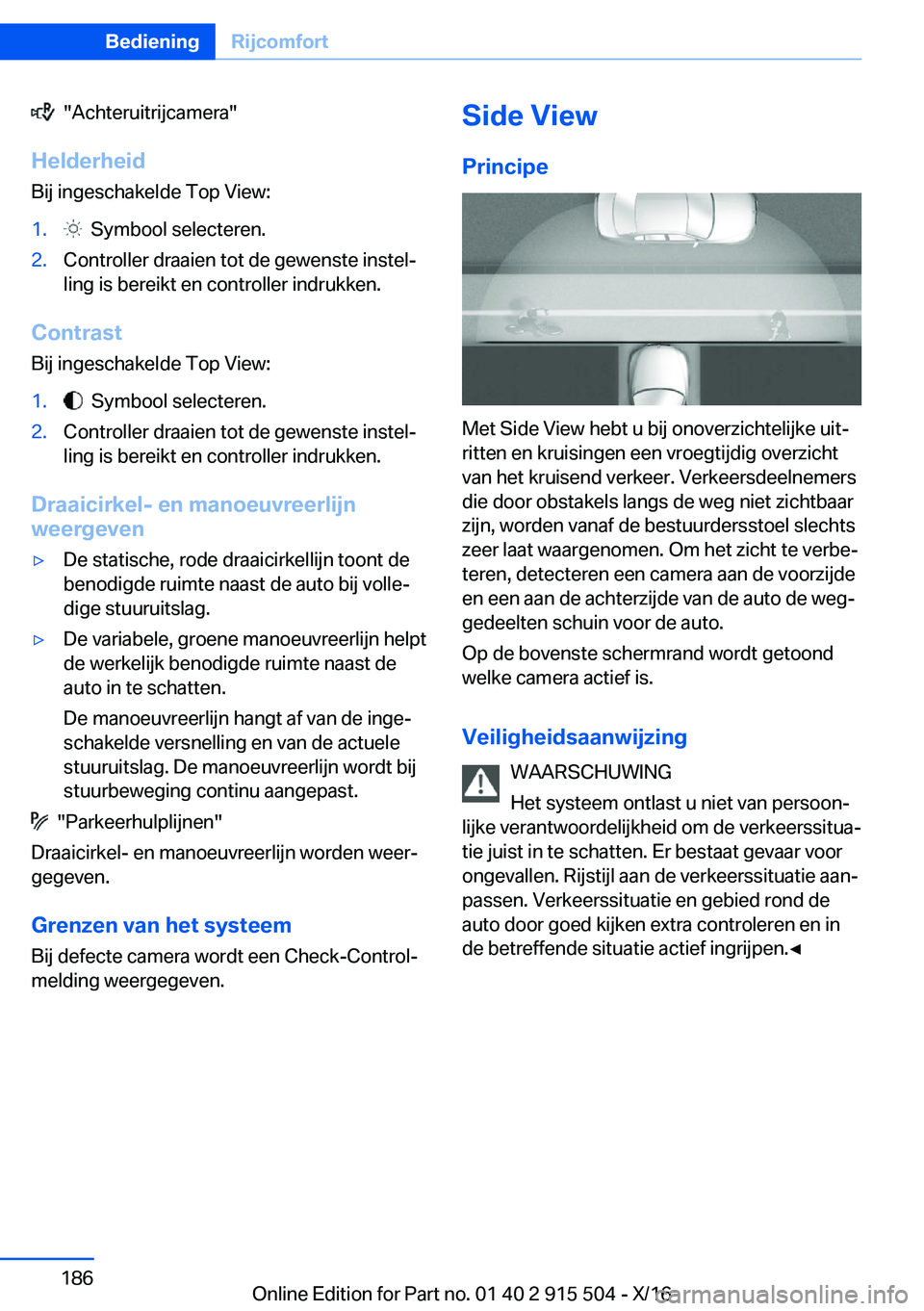

"Achteruitrijcamera"
Helderheid
Bij ingeschakelde Top View:1. Symbool selecteren.2.Controller draaien tot de gewenste instelj
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Top View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instelj
ling is bereikt en controller indrukken.
Draaicirkel-
en
manoeuvreerlijn
weergeven
'yDe statische, rode draaicirkellijn toont de
benodigde ruimte naast de auto bij vollej
dige stuuruitslag.'yDe variabele, groene manoeuvreerlijn helpt
de werkelijk benodigde ruimte naast de auto in te schatten.
De manoeuvreerlijn hangt af van de ingej
schakelde versnelling en van de actuele
stuuruitslag. De manoeuvreerlijn wordt bij stuurbeweging continu aangepast.
"Parkeerhulplijnen"
Draaicirkel- en manoeuvreerlijn worden weerj gegeven.
Grenzen
van
het
systeem
Bij defecte camera wordt een Check-Control-
melding weergegeven.
Side
View
Principe
Met Side View hebt u bij onoverzichtelijke uitjritten en kruisingen een vroegtijdig overzicht
van het kruisend verkeer. Verkeersdeelnemers die door obstakels langs de weg niet zichtbaar
zijn, worden vanaf de bestuurdersstoel slechts
zeer laat waargenomen. Om het zicht te verbej
teren, detecteren een camera aan de voorzijde
en een aan de achterzijde van de auto de wegj
gedeelten schuin voor de auto.
Op de bovenste schermrand wordt getoond
welke camera actief is.
Veiligheidsaanwijzing WAARSCHUWING
Het systeem ontlast u niet van persoonj
lijke verantwoordelijkheid om de verkeerssituaj tie juist in te schatten. Er bestaat gevaar voorongevallen. Rijstijl aan de verkeerssituatie aanj
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in de betreffende situatie actief ingrijpen.'

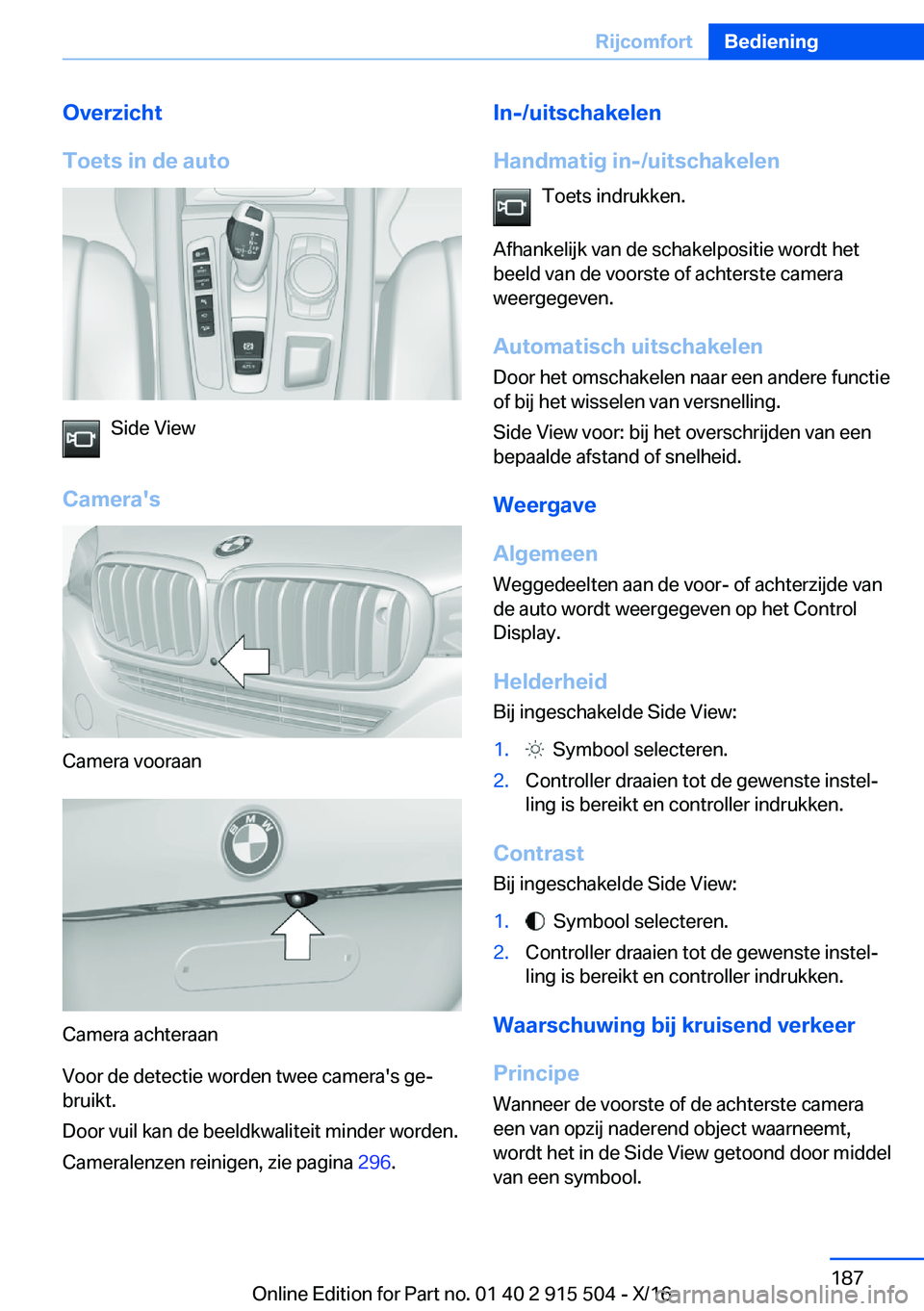

Overzicht
Toets
in
de
auto
Side View
Camera's
Camera vooraan
Camera achteraan
Voor de detectie worden twee camera's gej bruikt.
Door vuil kan de beeldkwaliteit minder worden. Cameralenzen reinigen, zie pagina 296.
In-/uitschakelen
Handmatig
in-/uitschakelen Toets indrukken.
Afhankelijk van de schakelpositie wordt het beeld van de voorste of achterste camera
weergegeven.
Automatisch
uitschakelen
Door het omschakelen naar een andere functie of bij het wisselen van versnelling.
Side View voor: bij het overschrijden van een
bepaalde afstand of snelheid.
Weergave
Algemeen
Weggedeelten aan de voor- of achterzijde van
de auto wordt weergegeven op het Control Display.
Helderheid
Bij ingeschakelde Side View:1. Symbool selecteren.2.Controller draaien tot de gewenste instelj
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Side View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instelj
ling is bereikt en controller indrukken.
Waarschuwing
bij
kruisend
verkeer
Principe Wanneer de voorste of de achterste camera
een van opzij naderend object waarneemt, wordt het in de Side View getoond door middel
van een symbool.
Seite 187RijcomfortBediening187
Online Edition for Part no. 01 40 2 915 504 - X/16

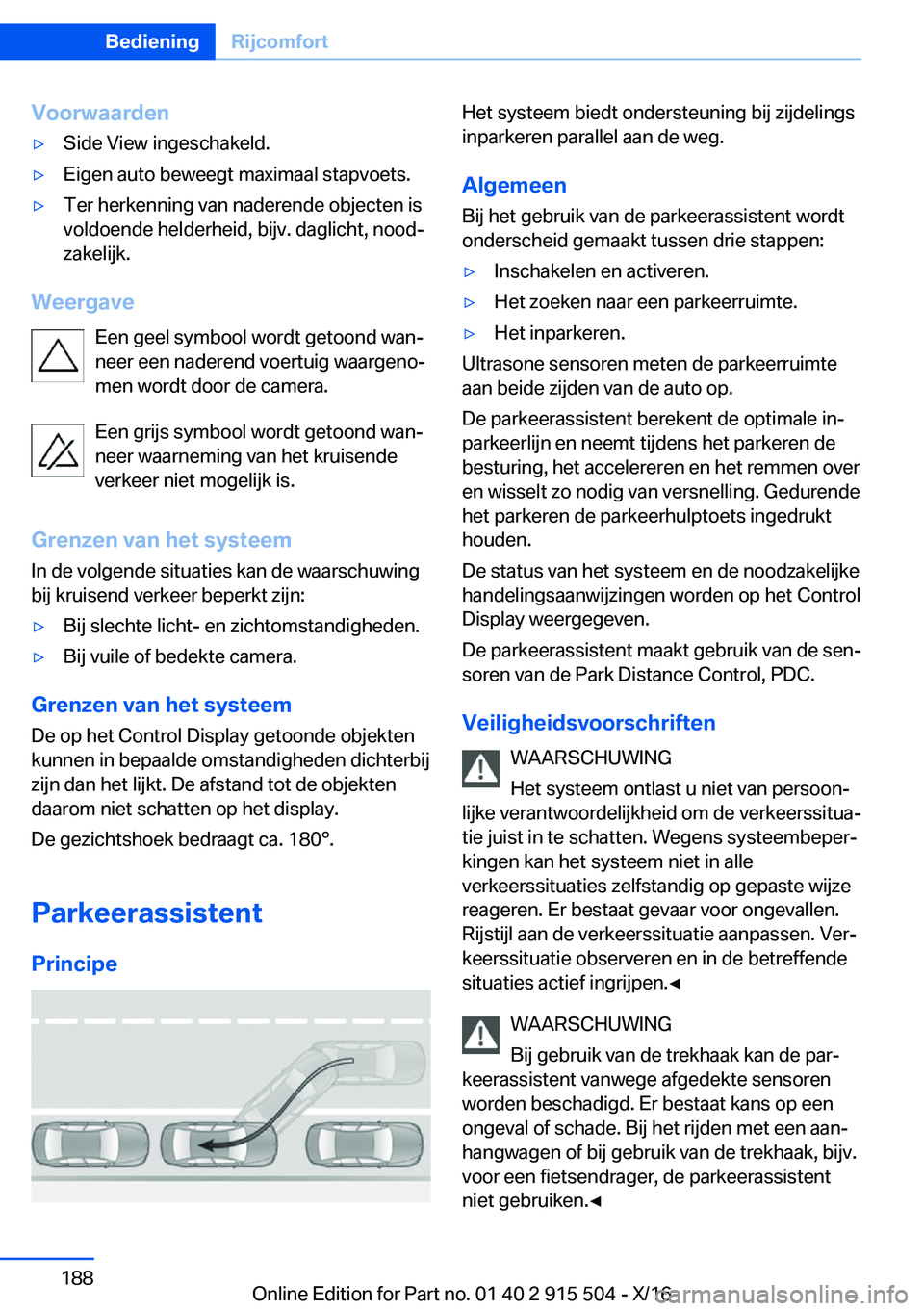

Voorwaarden'ySide View ingeschakeld.'yEigen auto beweegt maximaal stapvoets.'yTer herkenning van naderende objecten isvoldoende helderheid, bijv. daglicht, noodj
zakelijk.
Weergave
Een geel symbool wordt getoond wanj
neer een naderend voertuig waargenoj
men wordt door de camera.
Een grijs symbool wordt getoond wanj
neer waarneming van het kruisende verkeer niet mogelijk is.
Grenzen
van
het
systeem
In de volgende situaties kan de waarschuwing
bij kruisend verkeer beperkt zijn:
'yBij slechte licht- en zichtomstandigheden.'yBij vuile of bedekte camera.
Grenzen
van
het
systeem
De op het Control Display getoonde objekten
kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. De afstand tot de objekten
daarom niet schatten op het display.
De gezichtshoek bedraagt ca. 180p.
Parkeerassistent
Principe
Het systeem biedt ondersteuning bij zijdelings
inparkeren parallel aan de weg.
Algemeen
Bij het gebruik van de parkeerassistent wordt
onderscheid gemaakt tussen drie stappen:'yInschakelen en activeren.'yHet zoeken naar een parkeerruimte.'yHet inparkeren.
Ultrasone sensoren meten de parkeerruimte
aan beide zijden van de auto op.
De parkeerassistent berekent de optimale inj parkeerlijn en neemt tijdens het parkeren de
besturing, het accelereren en het remmen over en wisselt zo nodig van versnelling. Gedurende
het parkeren de parkeerhulptoets ingedrukt
houden.
De status van het systeem en de noodzakelijke
handelingsaanwijzingen worden op het Control
Display weergegeven.
De parkeerassistent maakt gebruik van de senj
soren van de Park Distance Control, PDC.
Veiligheidsvoorschriften WAARSCHUWING
Het systeem ontlast u niet van persoonj
lijke verantwoordelijkheid om de verkeerssituaj tie juist in te schatten. Wegens systeembeperjkingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Verj
keerssituatie observeren en in de betreffende situaties actief ingrijpen.'

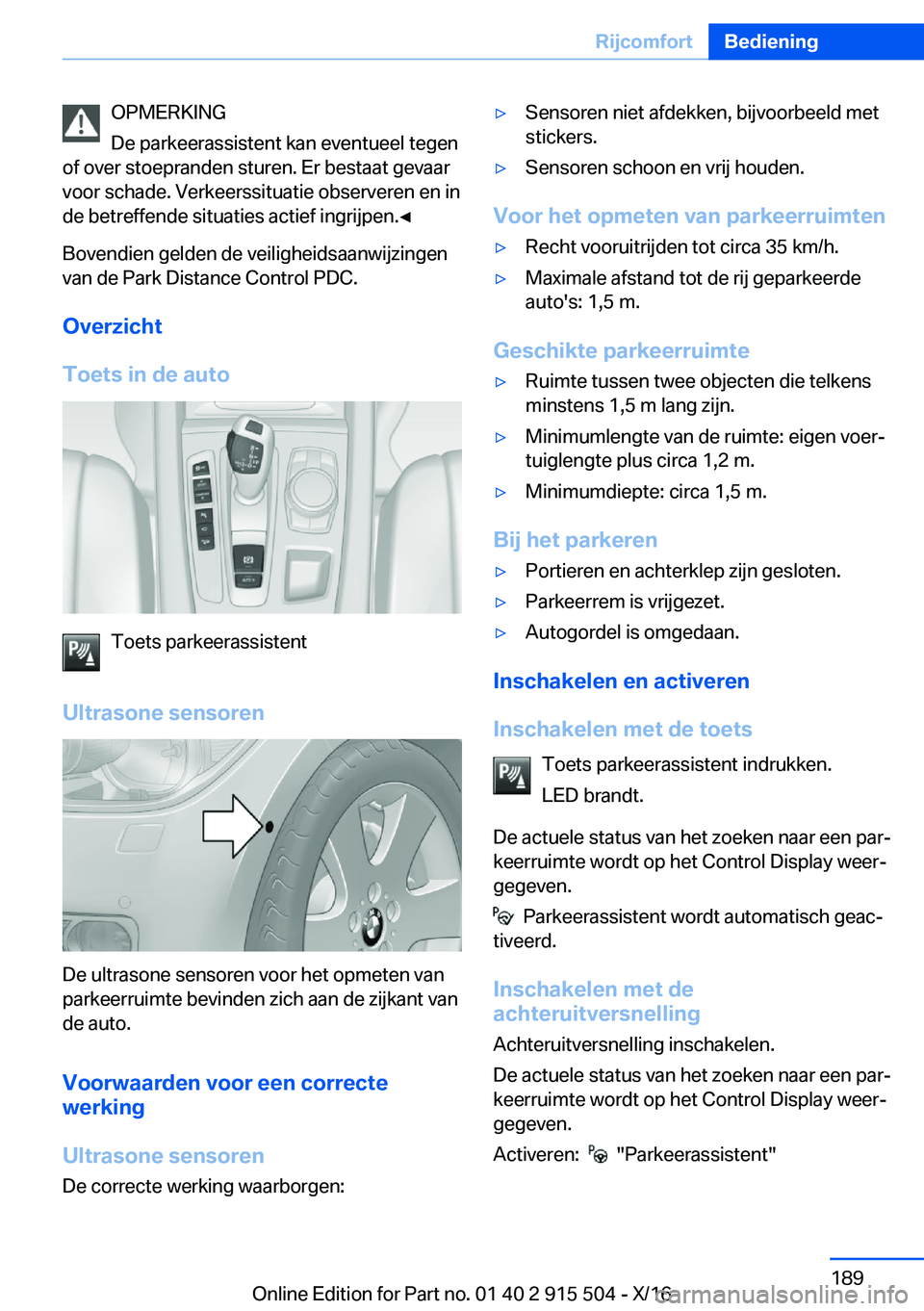

OPMERKING
De parkeerassistent kan eventueel tegen
of over stoepranden sturen. Er bestaat gevaar voor schade. Verkeerssituatie observeren en in
de betreffende situaties actief ingrijpen.'

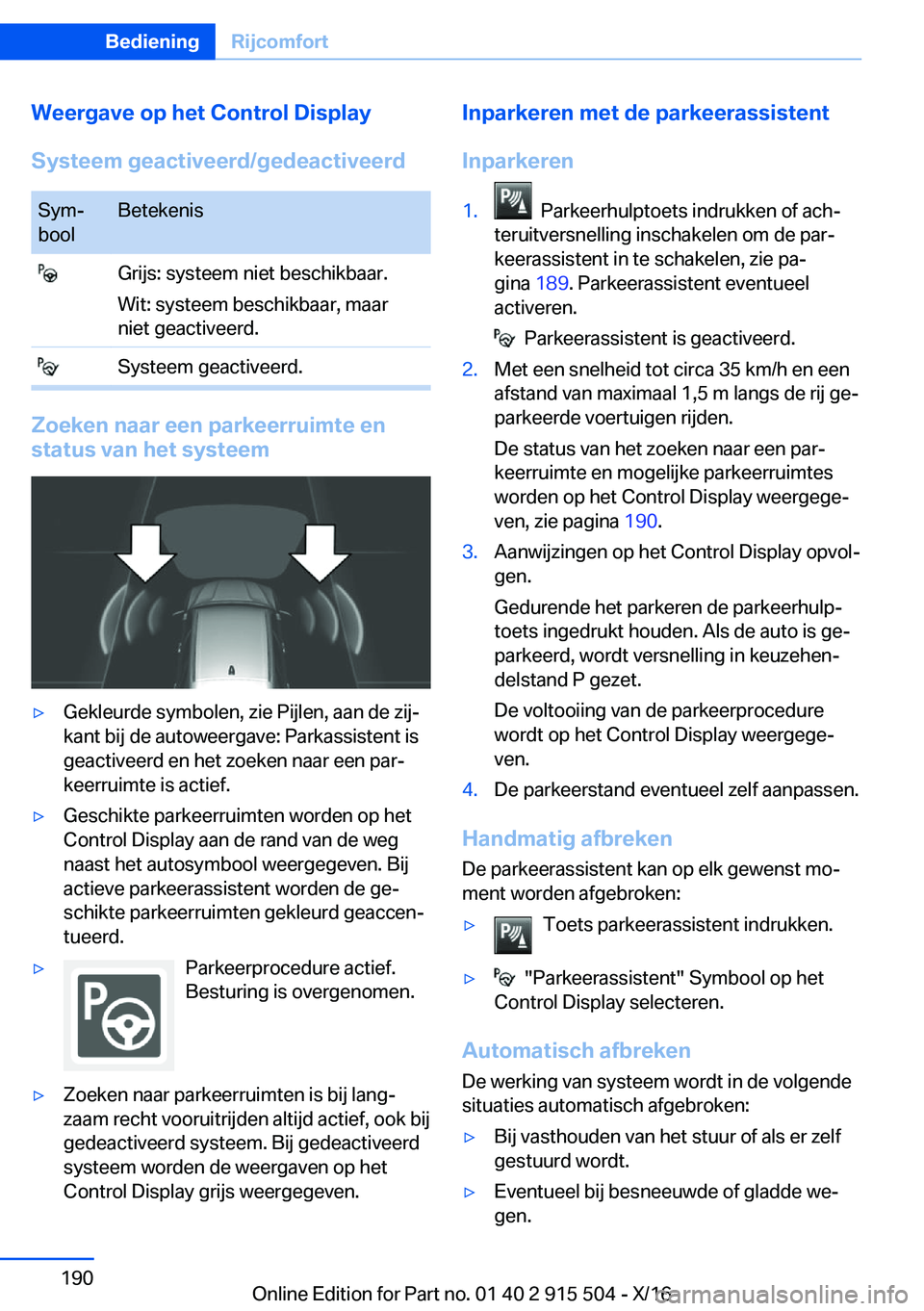

Weergave
op
het
Control
Display
Systeem
geactiveerd/gedeactiveerdSymj
boolBetekenis Grijs: systeem niet beschikbaar.
Wit: systeem beschikbaar, maar
niet geactiveerd. Systeem geactiveerd.
Zoeken
naar
een
parkeerruimte
en
status
van
het
systeem
'yGekleurde symbolen, zie Pijlen, aan de zijj kant bij de autoweergave: Parkassistent is
geactiveerd en het zoeken naar een parj
keerruimte is actief.'yGeschikte parkeerruimten worden op het Control Display aan de rand van de weg
naast het autosymbool weergegeven. Bij actieve parkeerassistent worden de gej
schikte parkeerruimten gekleurd geaccenj
tueerd.'yParkeerprocedure actief.
Besturing is overgenomen.'yZoeken naar parkeerruimten is bij langj zaam recht vooruitrijden altijd actief, ook bijgedeactiveerd systeem. Bij gedeactiveerd
systeem worden de weergaven op het
Control Display grijs weergegeven.Inparkeren
met
de
parkeerassistent
Inparkeren1. Parkeerhulptoets indrukken of achj
teruitversnelling inschakelen om de parj
keerassistent in te schakelen, zie paj gina 189. Parkeerassistent eventueel
activeren.
Parkeerassistent is geactiveerd.
2.Met een snelheid tot circa 35 km/h en een
afstand van maximaal 1,5 m langs de rij gej parkeerde voertuigen rijden.
De status van het zoeken naar een parj
keerruimte en mogelijke parkeerruimtes
worden op het Control Display weergegej ven, zie pagina 190.3.Aanwijzingen op het Control Display opvolj
gen.
Gedurende het parkeren de parkeerhulpj toets ingedrukt houden. Als de auto is gejparkeerd, wordt versnelling in keuzehenjdelstand P gezet.
De voltooiing van de parkeerprocedure wordt op het Control Display weergegej
ven.4.De parkeerstand eventueel zelf aanpassen.
Handmatig
afbreken
De parkeerassistent kan op elk gewenst mojment worden afgebroken:
'yToets parkeerassistent indrukken.'y "Parkeerassistent" Symbool op het
Control Display selecteren.
Automatisch
afbreken
De werking van systeem wordt in de volgende
situaties automatisch afgebroken:
'yBij vasthouden van het stuur of als er zelf
gestuurd wordt.'yEventueel bij besneeuwde of gladde wej
gen.Seite 190BedieningRijcomfort190
Online Edition for Part no. 01 40 2 915 504 - X/16

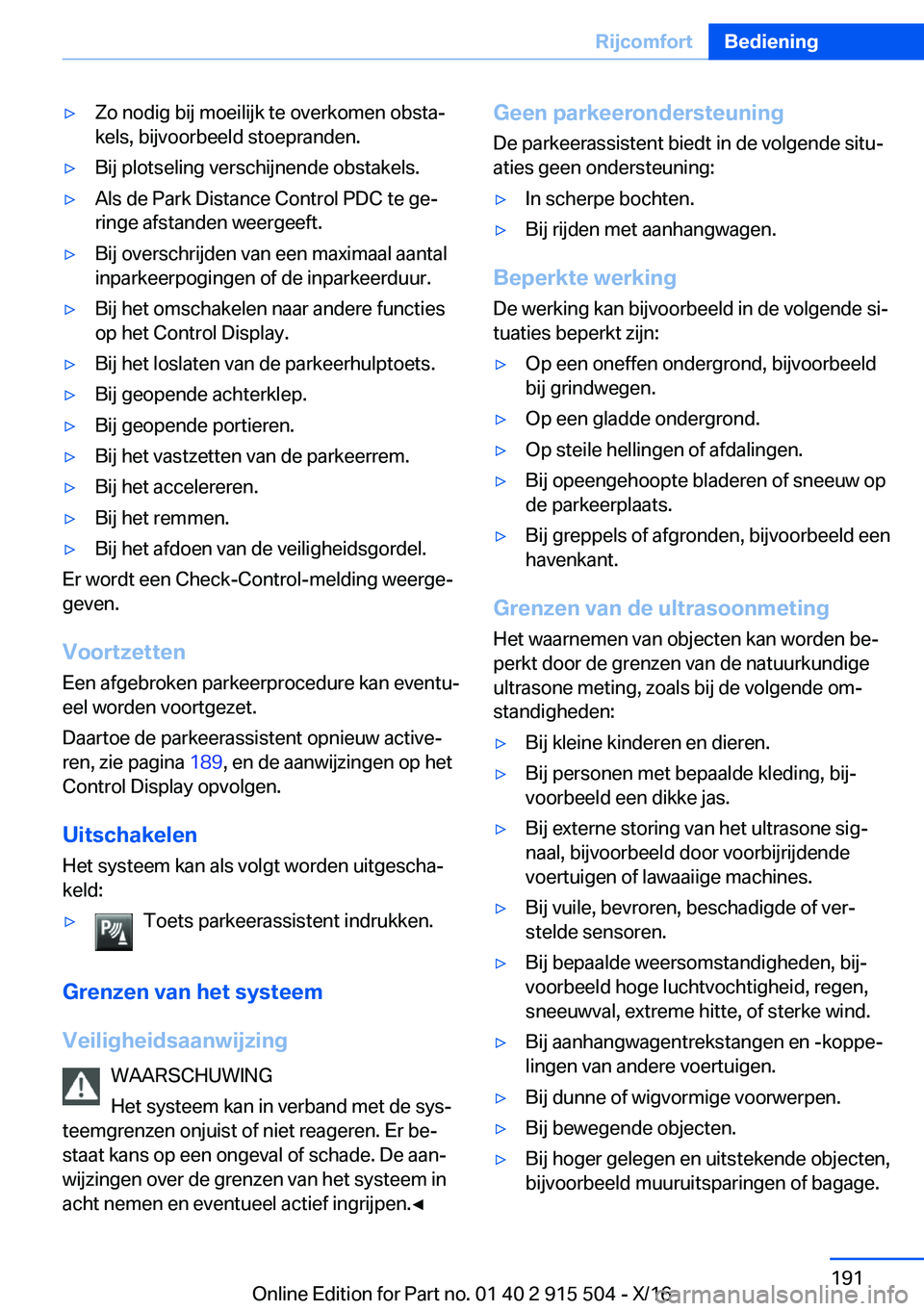

'yZo nodig bij moeilijk te overkomen obstaj
kels, bijvoorbeeld stoepranden.'yBij plotseling verschijnende obstakels.'yAls de Park Distance Control PDC te gej
ringe afstanden weergeeft.'yBij overschrijden van een maximaal aantal
inparkeerpogingen of de inparkeerduur.'yBij het omschakelen naar andere functies
op het Control Display.'yBij het loslaten van de parkeerhulptoets.'yBij geopende achterklep.'yBij geopende portieren.'yBij het vastzetten van de parkeerrem.'yBij het accelereren.'yBij het remmen.'yBij het afdoen van de veiligheidsgordel.
Er wordt een Check-Control-melding weergej
geven.
Voortzetten Een afgebroken parkeerprocedure kan eventuj
eel worden voortgezet.
Daartoe de parkeerassistent opnieuw activej
ren, zie pagina 189, en de aanwijzingen op het
Control Display opvolgen.
Uitschakelen
Het systeem kan als volgt worden uitgeschaj
keld:
'yToets parkeerassistent indrukken.
Grenzen
van
het
systeem
Veiligheidsaanwijzing WAARSCHUWING
Het systeem kan in verband met de sysj
teemgrenzen onjuist of niet reageren. Er bej
staat kans op een ongeval of schade. De aanj
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.'

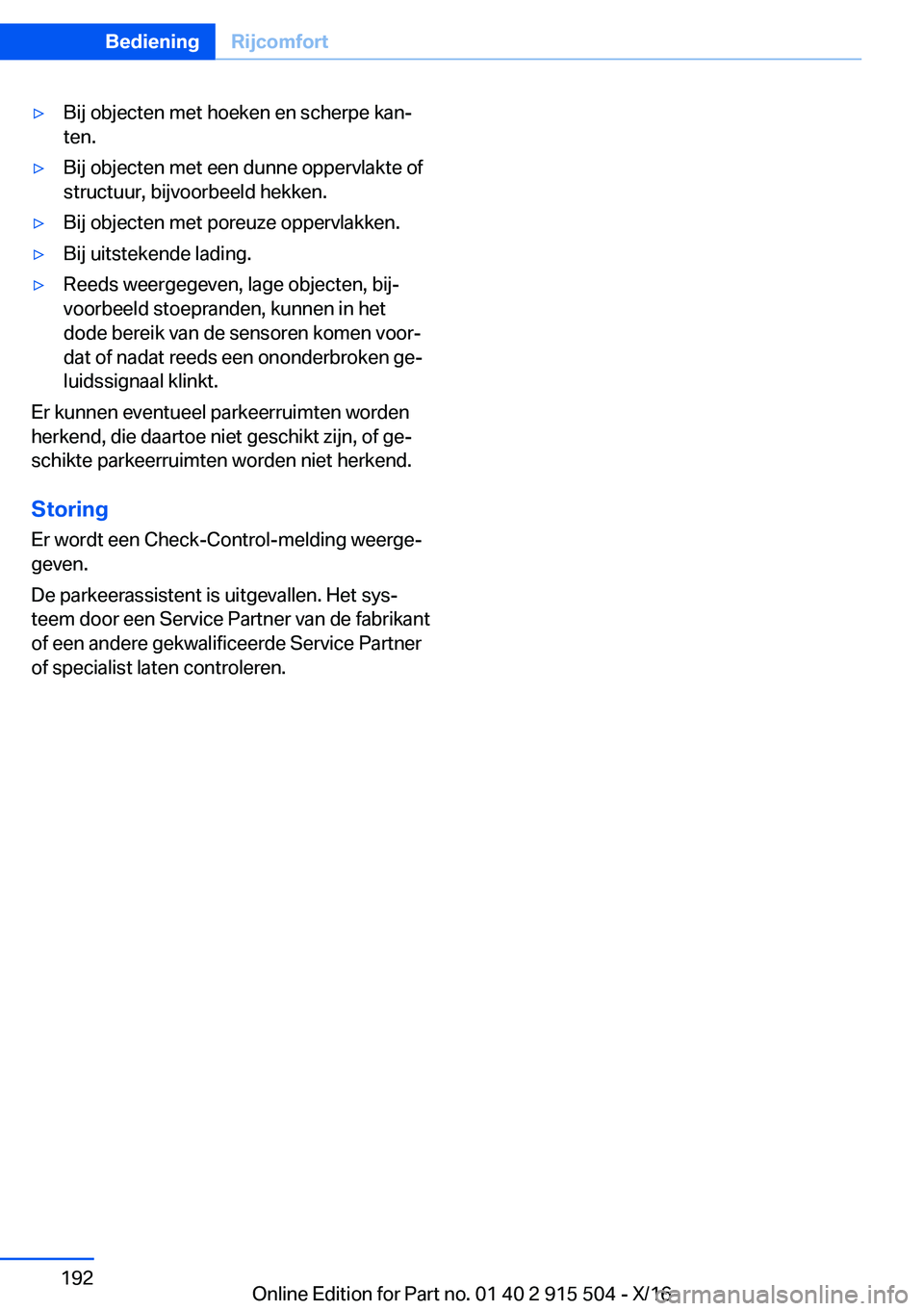

'yBij objecten met hoeken en scherpe kanj
ten.'yBij objecten met een dunne oppervlakte of
structuur, bijvoorbeeld hekken.'yBij objecten met poreuze oppervlakken.'yBij uitstekende lading.'yReeds weergegeven, lage objecten, bijj voorbeeld stoepranden, kunnen in hetdode bereik van de sensoren komen voorj
dat of nadat reeds een ononderbroken gej
luidssignaal klinkt.
Er kunnen eventueel parkeerruimten worden herkend, die daartoe niet geschikt zijn, of gej
schikte parkeerruimten worden niet herkend.
Storing Er wordt een Check-Control-melding weergej
geven.
De parkeerassistent is uitgevallen. Het sysj
teem door een Service Partner van de fabrikant
of een andere gekwalificeerde Service Partner of specialist laten controleren.
Seite 192BedieningRijcomfort192
Online Edition for Part no. 01 40 2 915 504 - X/16
