2017 BMW 5 SERIES Instructieboekjes (in Dutch)

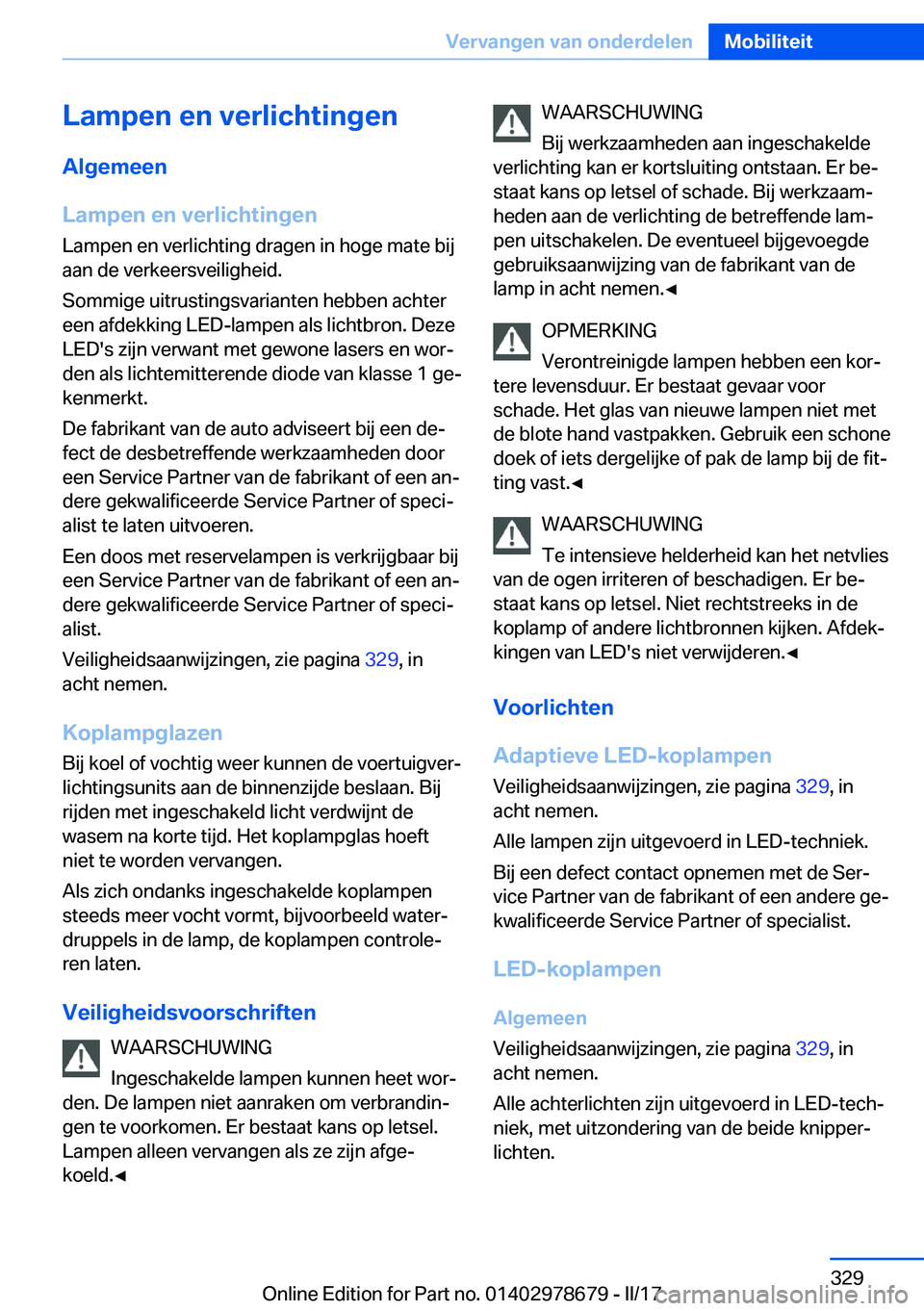

Lampen
en
verlichtingenAlgemeen
Lampen
en
verlichtingen Lampen en verlichting dragen in hoge mate bij
aan de verkeersveiligheid.
Sommige uitrustingsvarianten hebben achter een afdekking LED-lampen als lichtbron. Deze
LED's zijn verwant met gewone lasers en worj
den als lichtemitterende diode van klasse 1 gej
kenmerkt.
De fabrikant van de auto adviseert bij een dej fect de desbetreffende werkzaamheden door een Service Partner van de fabrikant of een anjdere gekwalificeerde Service Partner of specijalist te laten uitvoeren.
Een doos met reservelampen is verkrijgbaar bij
een Service Partner van de fabrikant of een anj dere gekwalificeerde Service Partner of specijalist.
Veiligheidsaanwijzingen, zie pagina 329, in
acht nemen.
Koplampglazen
Bij koel of vochtig weer kunnen de voertuigverj lichtingsunits aan de binnenzijde beslaan. Bijrijden met ingeschakeld licht verdwijnt de
wasem na korte tijd. Het koplampglas hoeft niet te worden vervangen.
Als zich ondanks ingeschakelde koplampen steeds meer vocht vormt, bijvoorbeeld waterj
druppels in de lamp, de koplampen controlej
ren laten.
Veiligheidsvoorschriften WAARSCHUWING
Ingeschakelde lampen kunnen heet worj
den. De lampen niet aanraken om verbrandinj
gen te voorkomen. Er bestaat kans op letsel.
Lampen alleen vervangen als ze zijn afgej
koeld.'

Bij een defect contact opnemen met de Serj
vice Partner van de fabrikant of een andere gej kwalificeerde Service Partner of specialist.

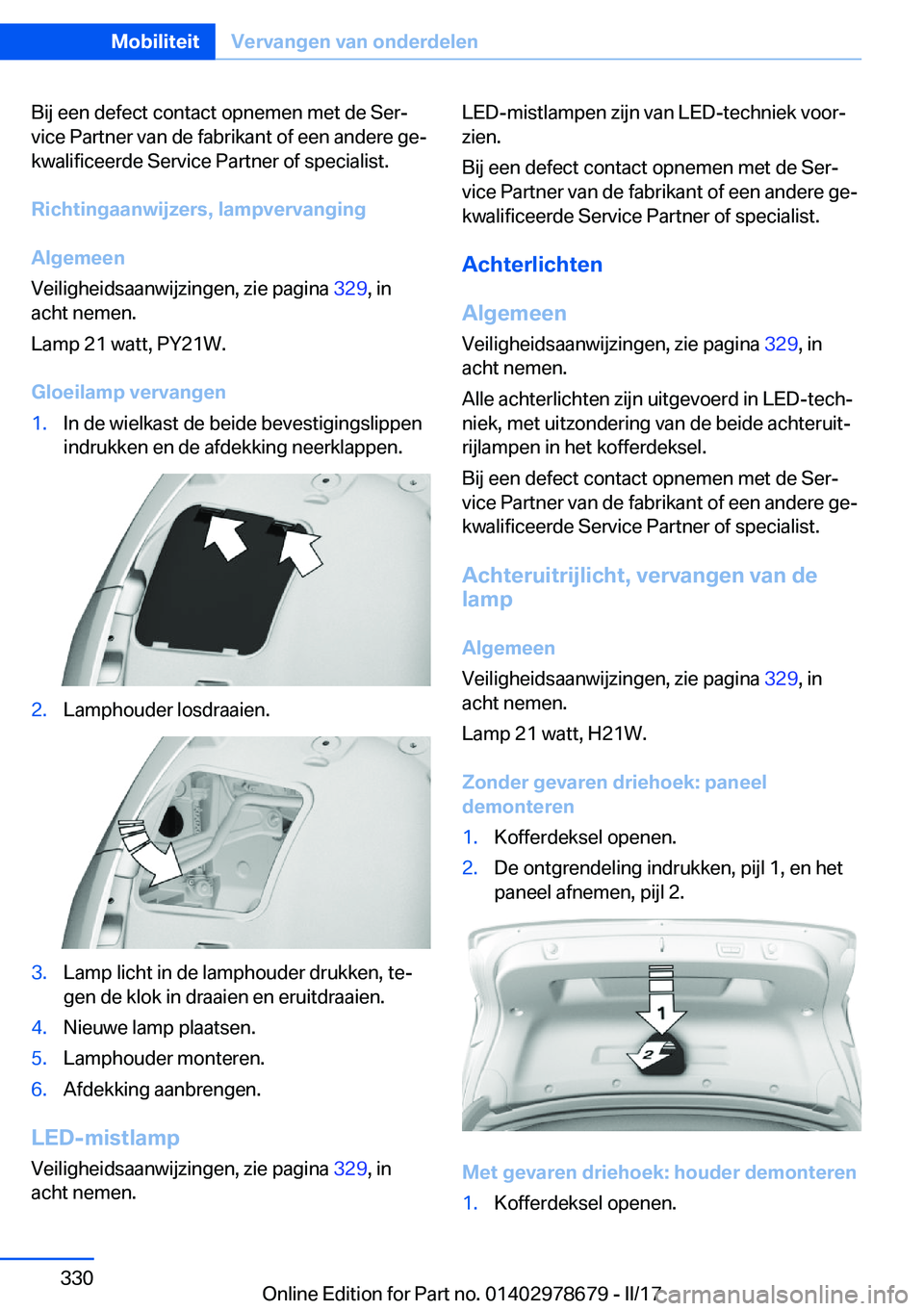

Richtingaanwijzers,
lampvervanging Algemeen
Veiligheidsaanwijzingen, zie pagina 329, in
acht nemen.
Lamp 21 watt, PY21W.
Gloeilamp
vervangen1.In de wielkast de beide bevestigingslippen indrukken en de afdekking neerklappen.2.Lamphouder losdraaien.3.Lamp licht in de lamphouder drukken, tej
gen de klok in draaien en eruitdraaien.4.Nieuwe lamp plaatsen.5.Lamphouder monteren.6.Afdekking aanbrengen.
LED-mistlamp
Veiligheidsaanwijzingen, zie pagina 329, in
acht nemen.
LED-mistlampen zijn van LED-techniek voorj zien.
Bij een defect contact opnemen met de Serj
vice Partner van de fabrikant of een andere gej kwalificeerde Service Partner of specialist.
Achterlichten
Algemeen
Veiligheidsaanwijzingen, zie pagina 329, in
acht nemen.
Alle achterlichten zijn uitgevoerd in LED-techj niek, met uitzondering van de beide achteruitj rijlampen in het kofferdeksel.
Bij een defect contact opnemen met de Serj
vice Partner van de fabrikant of een andere gej
kwalificeerde Service Partner of specialist.
Achteruitrijlicht,
vervangen
van
de
lamp
Algemeen
Veiligheidsaanwijzingen, zie pagina 329, in
acht nemen.
Lamp 21 watt, H21W.
Zonder
gevaren
driehoek:
paneel
demonteren1.Kofferdeksel openen.2.De ontgrendeling indrukken, pijl 1, en het paneel afnemen, pijl 2.
Met
gevaren
driehoek:
houder
demonteren
1.Kofferdeksel openen.Seite 330MobiliteitVervangen
van
onderdelen330
Online Edition for Part no. 01402978679 - II/17

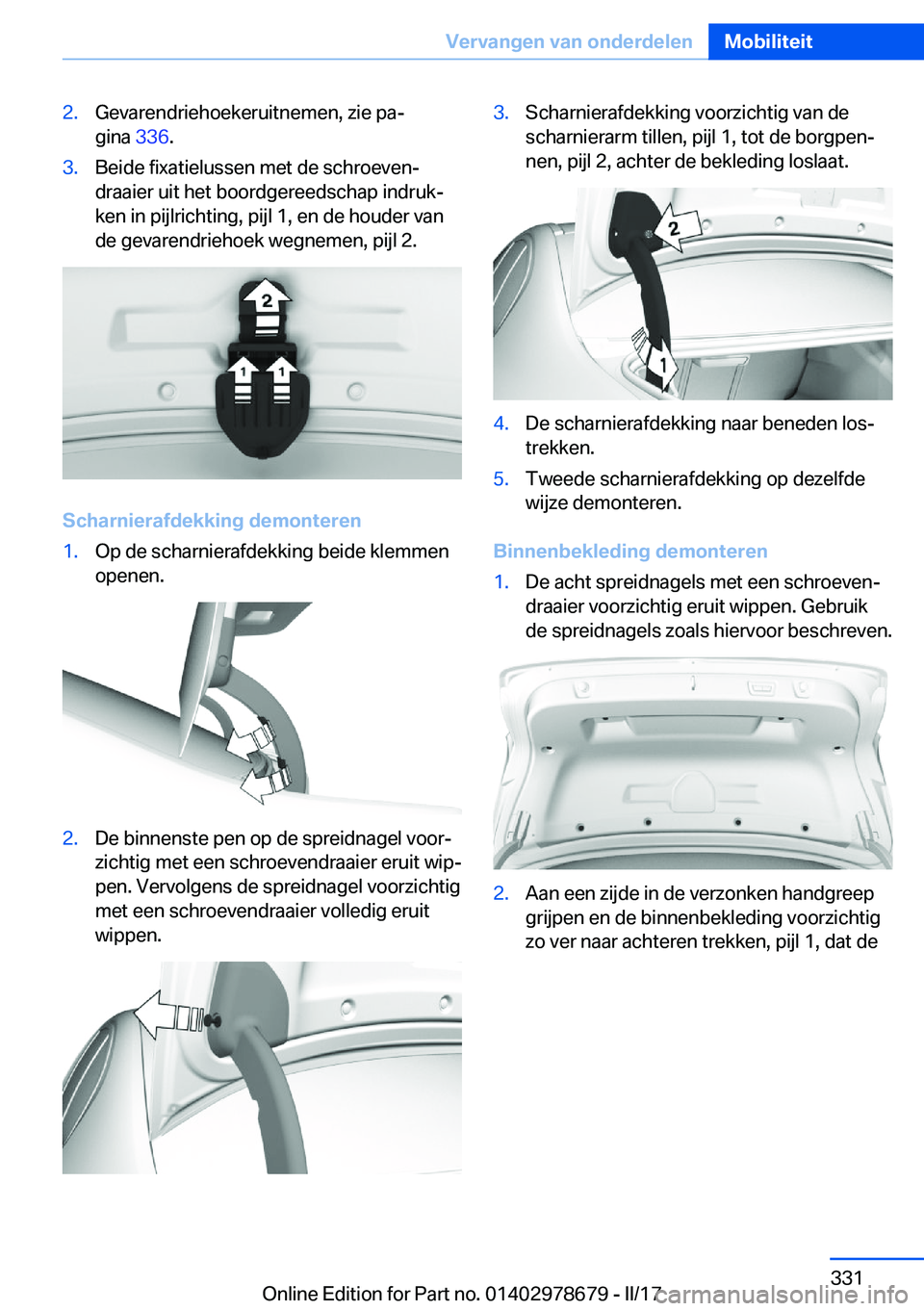

2.Gevarendriehoekeruitnemen, zie paj
gina 336.3.Beide fixatielussen met de schroevenj
draaier uit het boordgereedschap indrukj
ken in pijlrichting, pijl 1, en de houder van de gevarendriehoek wegnemen, pijl 2.
Scharnierafdekking
demonteren
1.Op de scharnierafdekking beide klemmenopenen.2.De binnenste pen op de spreidnagel voorjzichtig met een schroevendraaier eruit wipj
pen. Vervolgens de spreidnagel voorzichtig
met een schroevendraaier volledig eruit
wippen.3.Scharnierafdekking voorzichtig van de scharnierarm tillen, pijl 1, tot de borgpenj
nen, pijl 2, achter de bekleding loslaat.4.De scharnierafdekking naar beneden losj
trekken.5.Tweede scharnierafdekking op dezelfde wijze demonteren.
Binnenbekleding
demonteren
1.De acht spreidnagels met een schroevenjdraaier voorzichtig eruit wippen. Gebruik
de spreidnagels zoals hiervoor beschreven.2.Aan een zijde in de verzonken handgreep
grijpen en de binnenbekleding voorzichtig
zo ver naar achteren trekken, pijl 1, dat deSeite 331Vervangen
van
onderdelenMobiliteit331
Online Edition for Part no. 01402978679 - II/17

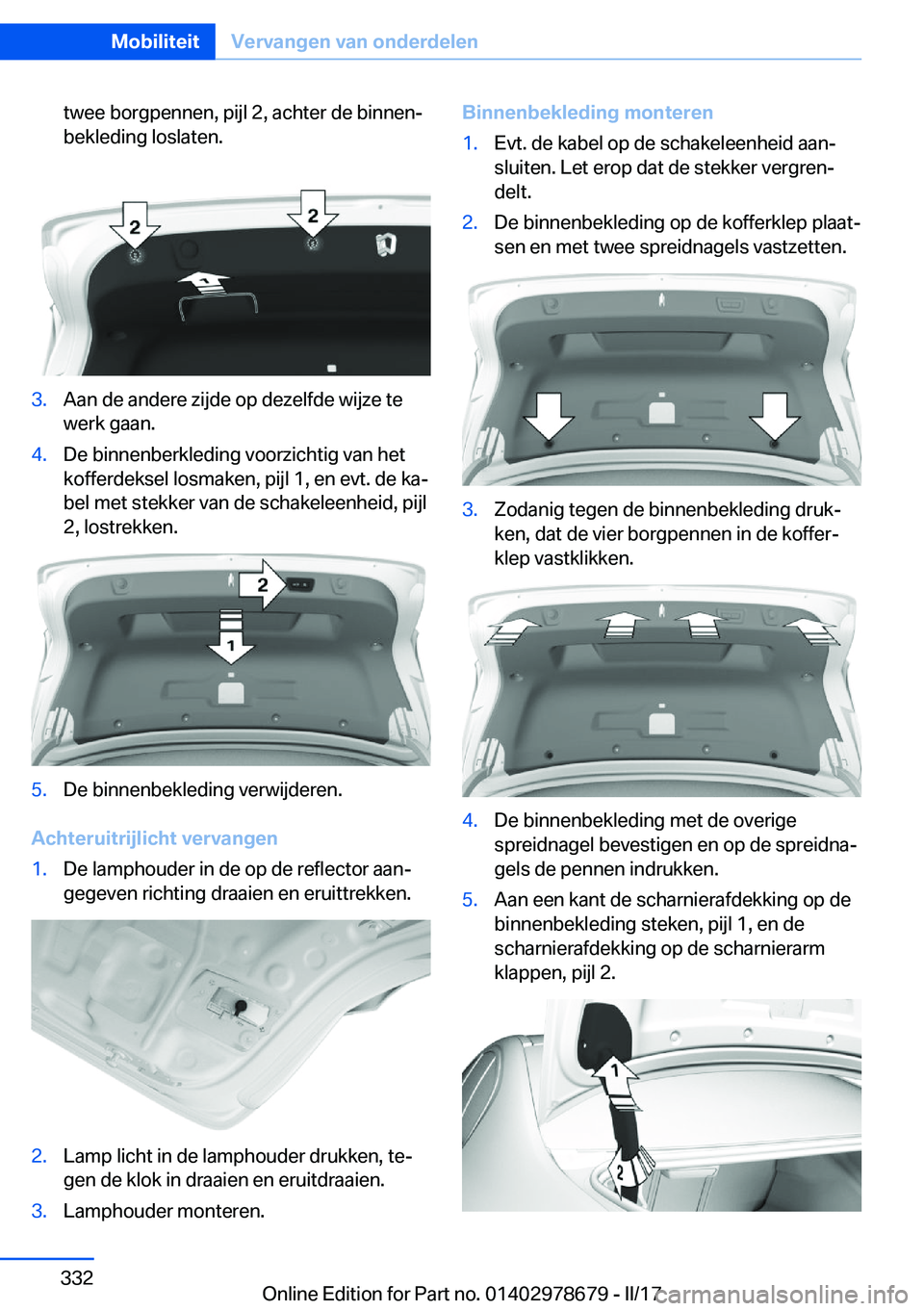

twee borgpennen, pijl 2, achter de binnenj
bekleding loslaten.3.Aan de andere zijde op dezelfde wijze te werk gaan.4.De binnenberkleding voorzichtig van hetkofferdeksel losmaken, pijl 1, en evt. de kaj
bel met stekker van de schakeleenheid, pijl
2, lostrekken.5.De binnenbekleding verwijderen.
Achteruitrijlicht
vervangen
1.De lamphouder in de op de reflector aanj gegeven richting draaien en eruittrekken.2.Lamp licht in de lamphouder drukken, tej
gen de klok in draaien en eruitdraaien.3.Lamphouder monteren.Binnenbekleding
monteren1.Evt. de kabel op de schakeleenheid aanj
sluiten. Let erop dat de stekker vergrenj delt.2.De binnenbekleding op de kofferklep plaatj
sen en met twee spreidnagels vastzetten.3.Zodanig tegen de binnenbekleding drukj ken, dat de vier borgpennen in de kofferj
klep vastklikken.4.De binnenbekleding met de overige
spreidnagel bevestigen en op de spreidnaj gels de pennen indrukken.5.Aan een kant de scharnierafdekking op debinnenbekleding steken, pijl 1, en de
scharnierafdekking op de scharnierarm
klappen, pijl 2.Seite 332MobiliteitVervangen
van
onderdelen332
Online Edition for Part no. 01402978679 - II/17

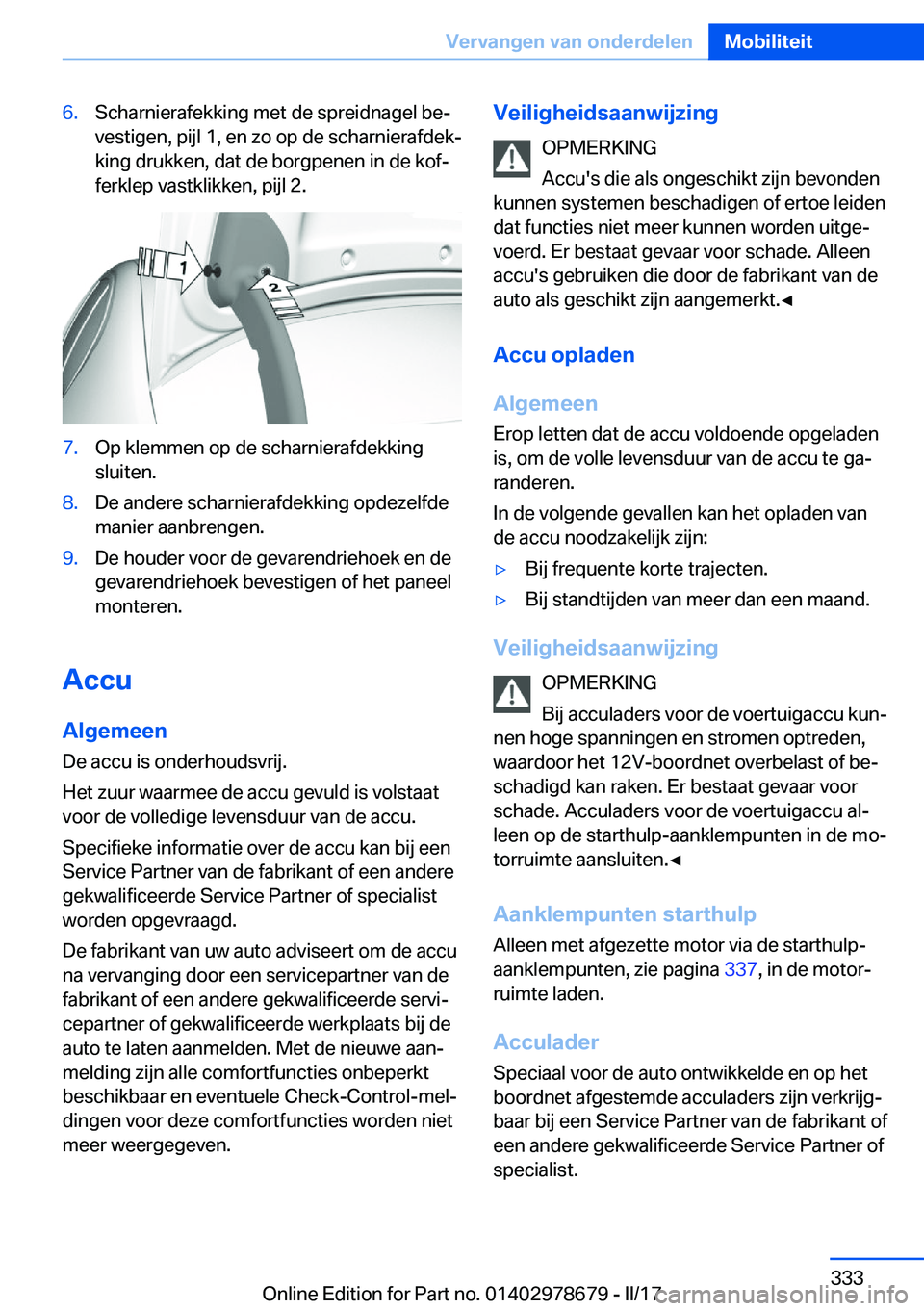

6.Scharnierafekking met de spreidnagel bejvestigen, pijl 1, en zo op de scharnierafdekj
king drukken, dat de borgpenen in de kofj
ferklep vastklikken, pijl 2.7.Op klemmen op de scharnierafdekking
sluiten.8.De andere scharnierafdekking opdezelfde
manier aanbrengen.9.De houder voor de gevarendriehoek en de gevarendriehoek bevestigen of het paneelmonteren.
Accu
Algemeen
De accu is onderhoudsvrij.
Het zuur waarmee de accu gevuld is volstaat
voor de volledige levensduur van de accu.
Specifieke informatie over de accu kan bij een Service Partner van de fabrikant of een anderegekwalificeerde Service Partner of specialistworden opgevraagd.
De fabrikant van uw auto adviseert om de accu na vervanging door een servicepartner van de
fabrikant of een andere gekwalificeerde servij
cepartner of gekwalificeerde werkplaats bij de
auto te laten aanmelden. Met de nieuwe aanj
melding zijn alle comfortfuncties onbeperkt
beschikbaar en eventuele Check-Control-melj
dingen voor deze comfortfuncties worden niet
meer weergegeven.
Veiligheidsaanwijzing
OPMERKING
Accu's die als ongeschikt zijn bevonden
kunnen systemen beschadigen of ertoe leiden
dat functies niet meer kunnen worden uitgej
voerd. Er bestaat gevaar voor schade. Alleen
accu's gebruiken die door de fabrikant van de
auto als geschikt zijn aangemerkt.'

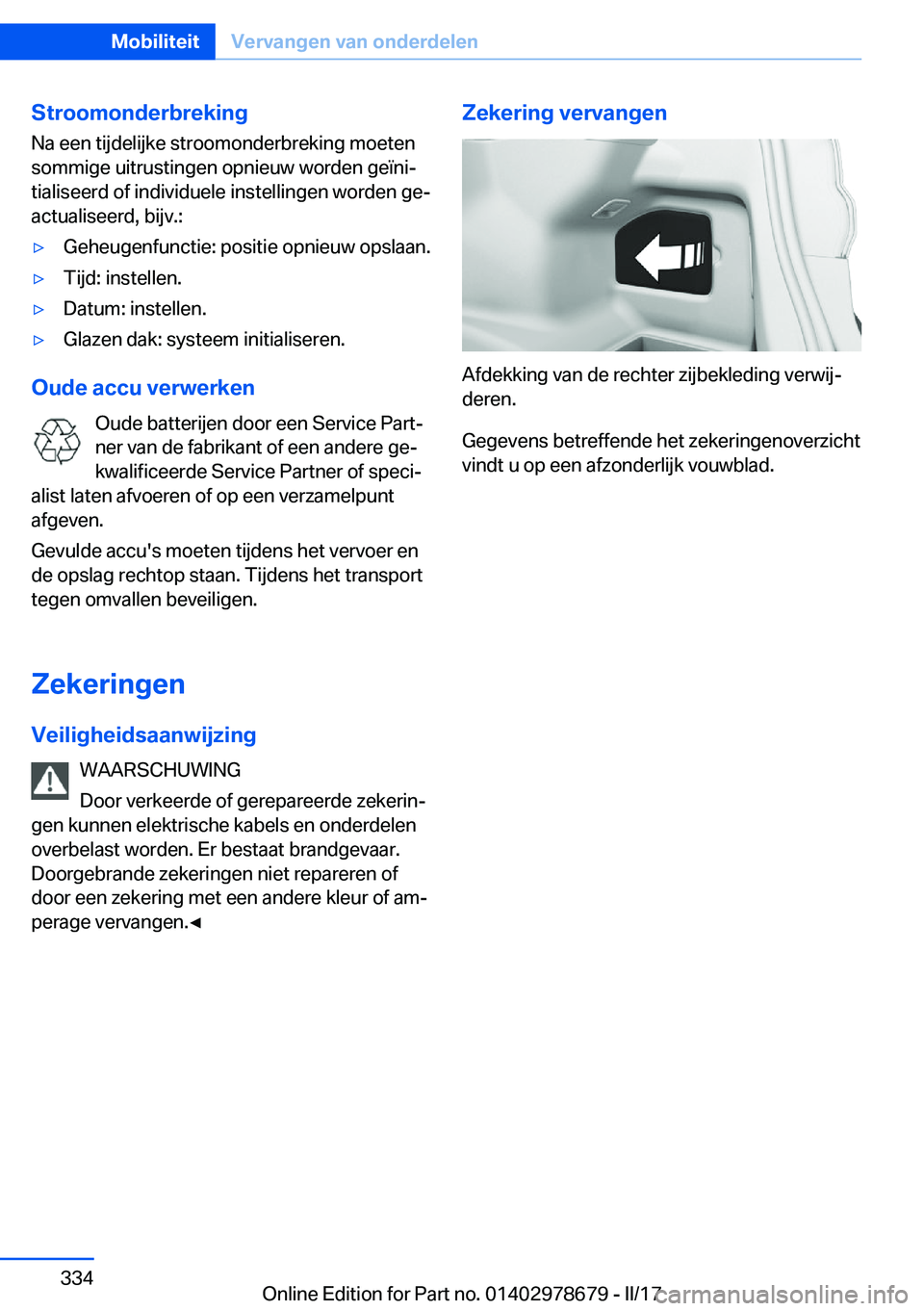

Stroomonderbreking
Na een tijdelijke stroomonderbreking moeten sommige uitrustingen opnieuw worden geïnijtialiseerd of individuele instellingen worden gejactualiseerd, bijv.:'yGeheugenfunctie: positie opnieuw opslaan.'yTijd: instellen.'yDatum: instellen.'yGlazen dak: systeem initialiseren.
Oude
accu
verwerken
Oude batterijen door een Service Partjner van de fabrikant of een andere gej
kwalificeerde Service Partner of specij
alist laten afvoeren of op een verzamelpunt afgeven.
Gevulde accu's moeten tijdens het vervoer en
de opslag rechtop staan. Tijdens het transport
tegen omvallen beveiligen.
Zekeringen Veiligheidsaanwijzing WAARSCHUWING
Door verkeerde of gerepareerde zekerinj
gen kunnen elektrische kabels en onderdelen overbelast worden. Er bestaat brandgevaar.Doorgebrande zekeringen niet repareren ofdoor een zekering met een andere kleur of amj
perage vervangen.'

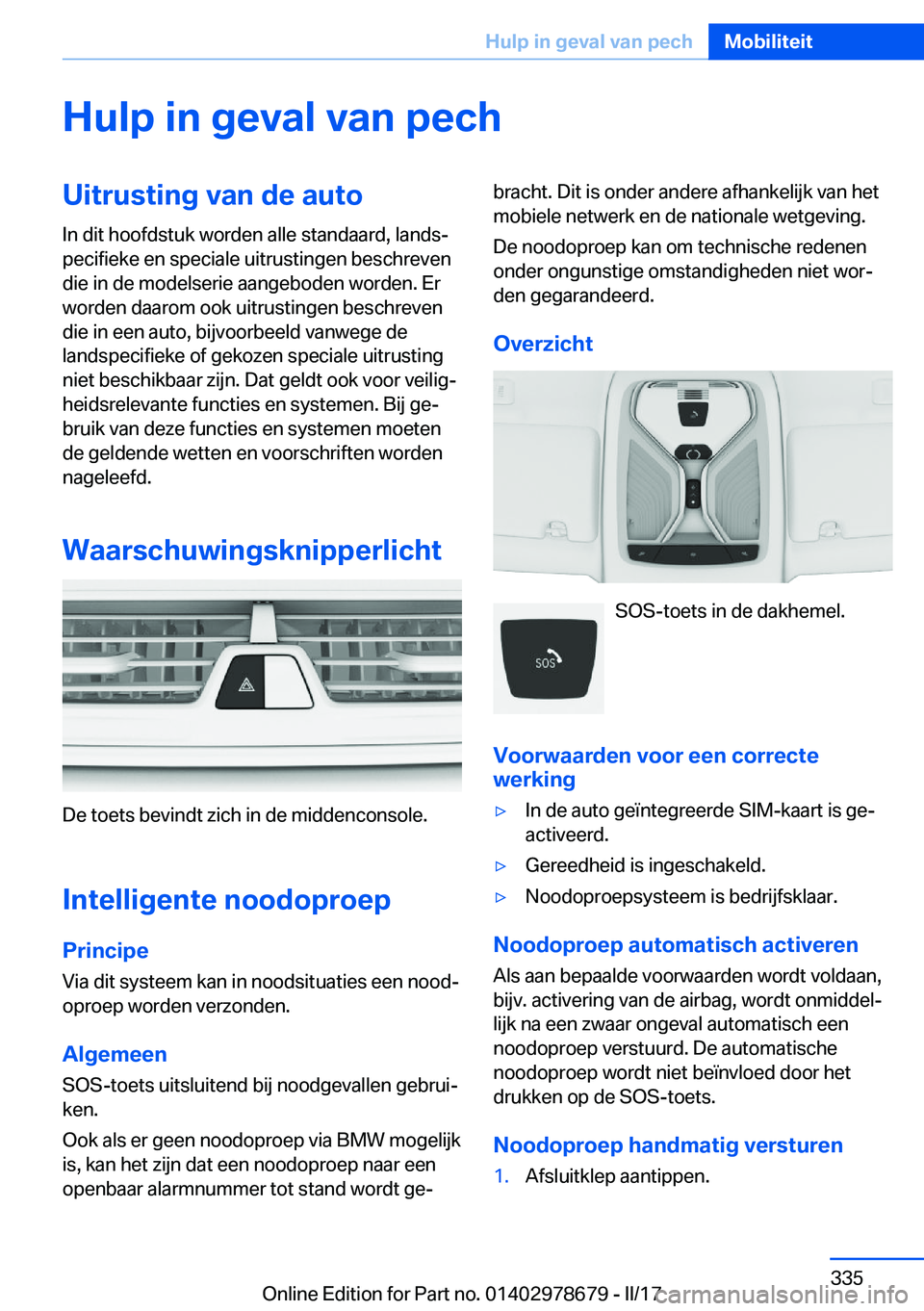

Hulp
in
geval
van
pechUitrusting
van
de
autoIn dit hoofdstuk worden alle standaard, landsj
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er worden daarom ook uitrustingen beschrevendie in een auto, bijvoorbeeld vanwege de
landspecifieke of gekozen speciale uitrusting
niet beschikbaar zijn. Dat geldt ook voor veiligj heidsrelevante functies en systemen. Bij gej
bruik van deze functies en systemen moeten
de geldende wetten en voorschriften worden
nageleefd.
Waarschuwingsknipperlicht
De toets bevindt zich in de middenconsole.
Intelligente
noodoproep
Principe Via dit systeem kan in noodsituaties een noodj
oproep worden verzonden.
Algemeen
SOS-toets uitsluitend bij noodgevallen gebruij ken.
Ook als er geen noodoproep via BMW mogelijk is, kan het zijn dat een noodoproep naar eenopenbaar alarmnummer tot stand wordt gej
bracht. Dit is onder andere afhankelijk van het
mobiele netwerk en de nationale wetgeving.
De noodoproep kan om technische redenen
onder ongunstige omstandigheden niet worj
den gegarandeerd.
Overzicht
SOS-toets in de dakhemel.
Voorwaarden
voor
een
correcte
werking
'yIn de auto geïntegreerde SIM-kaart is gej activeerd.'yGereedheid is ingeschakeld.'yNoodoproepsysteem is bedrijfsklaar.
Noodoproep
automatisch
activeren
Als aan bepaalde voorwaarden wordt voldaan,
bijv. activering van de airbag, wordt onmiddelj lijk na een zwaar ongeval automatisch een
noodoproep verstuurd. De automatische noodoproep wordt niet beïnvloed door het
drukken op de SOS-toets.
Noodoproep
handmatig
versturen
1.Afsluitklep aantippen.Seite 335Hulp
in
geval
van
pechMobiliteit335
Online Edition for Part no. 01402978679 - II/17

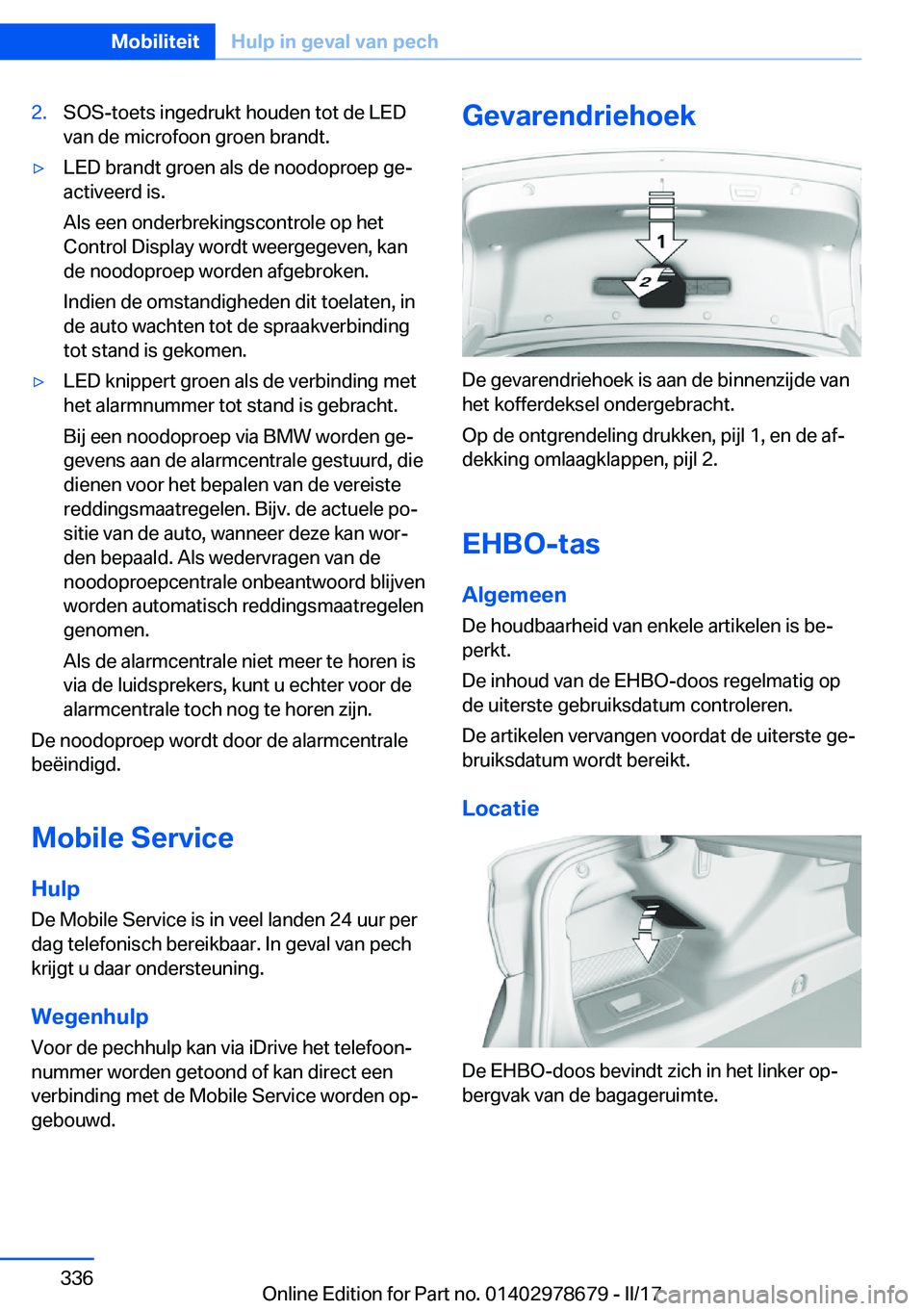

2.SOS-toets ingedrukt houden tot de LEDvan de microfoon groen brandt.'yLED brandt groen als de noodoproep gej
activeerd is.
Als een onderbrekingscontrole op het
Control Display wordt weergegeven, kan de noodoproep worden afgebroken.
Indien de omstandigheden dit toelaten, in
de auto wachten tot de spraakverbinding
tot stand is gekomen.'yLED knippert groen als de verbinding met
het alarmnummer tot stand is gebracht.
Bij een noodoproep via BMW worden gejgevens aan de alarmcentrale gestuurd, die
dienen voor het bepalen van de vereiste
reddingsmaatregelen. Bijv. de actuele poj
sitie van de auto, wanneer deze kan worj den bepaald. Als wedervragen van de
noodoproepcentrale onbeantwoord blijven
worden automatisch reddingsmaatregelen
genomen.
Als de alarmcentrale niet meer te horen is
via de luidsprekers, kunt u echter voor de
alarmcentrale toch nog te horen zijn.
De noodoproep wordt door de alarmcentrale
be
