2017 BMW 5 SERIES Betriebsanleitungen (in German)

des Systems beachten und ggf. aktiv eingreijfen.'

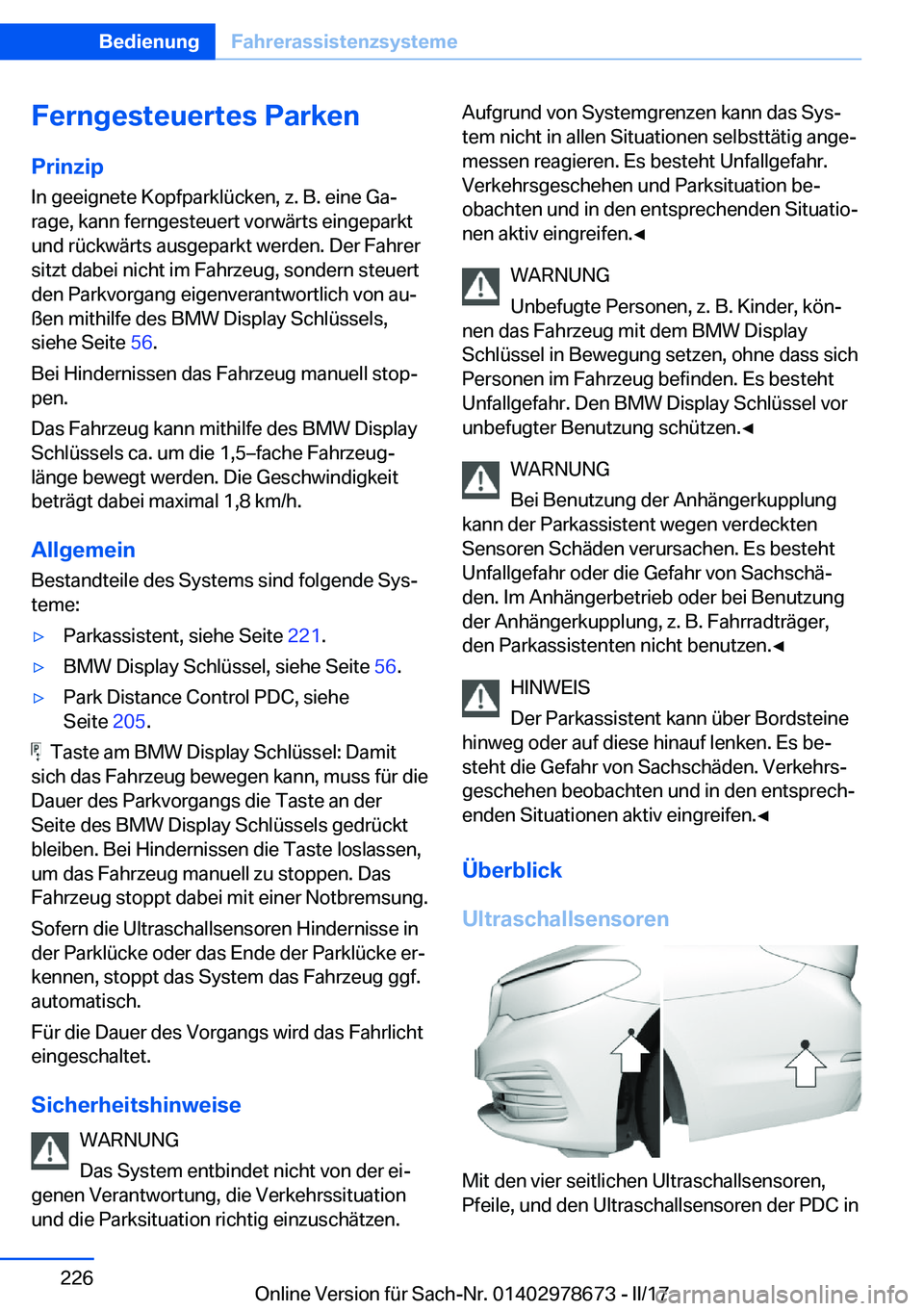

Ferngesteuertes
Parken
Prinzip In geeignete Kopfparklücken, z. B. eine Gaj
rage, kann ferngesteuert vorwärts eingeparkt und rückwärts ausgeparkt werden. Der Fahrersitzt dabei nicht im Fahrzeug, sondern steuertden Parkvorgang eigenverantwortlich von aujßen mithilfe des BMW Display Schlüssels,siehe Seite 56.
Bei Hindernissen das Fahrzeug manuell stopj pen.
Das Fahrzeug kann mithilfe des BMW Display
Schlüssels ca. um die 1,5mfache Fahrzeugj
länge bewegt werden. Die Geschwindigkeit
beträgt dabei maximal 1,8 km/h.
Allgemein
Bestandteile des Systems sind folgende Sysj
teme:'yParkassistent, siehe Seite 221.'yBMW Display Schlüssel, siehe Seite 56.'yPark Distance Control PDC, siehe
Seite 205.
Taste am BMW Display Schlüssel: Damit
sich das Fahrzeug bewegen kann, muss für die
Dauer des Parkvorgangs die Taste an der
Seite des BMW Display Schlüssels gedrückt
bleiben. Bei Hindernissen die Taste loslassen,
um das Fahrzeug manuell zu stoppen. Das
Fahrzeug stoppt dabei mit einer Notbremsung.
Sofern die Ultraschallsensoren Hindernisse in der Parklücke oder das Ende der Parklücke erj
kennen, stoppt das System das Fahrzeug ggf.
automatisch.
Für die Dauer des Vorgangs wird das Fahrlicht
eingeschaltet.
Sicherheitshinweise WARNUNG
Das System entbindet nicht von der eij
genen Verantwortung, die Verkehrssituation und die Parksituation richtig einzuschätzen.
Aufgrund von Systemgrenzen kann das Sysj
tem nicht in allen Situationen selbsttätig angej messen reagieren. Es besteht Unfallgefahr.Verkehrsgeschehen und Parksituation bej
obachten und in den entsprechenden Situatioj
nen aktiv eingreifen.'

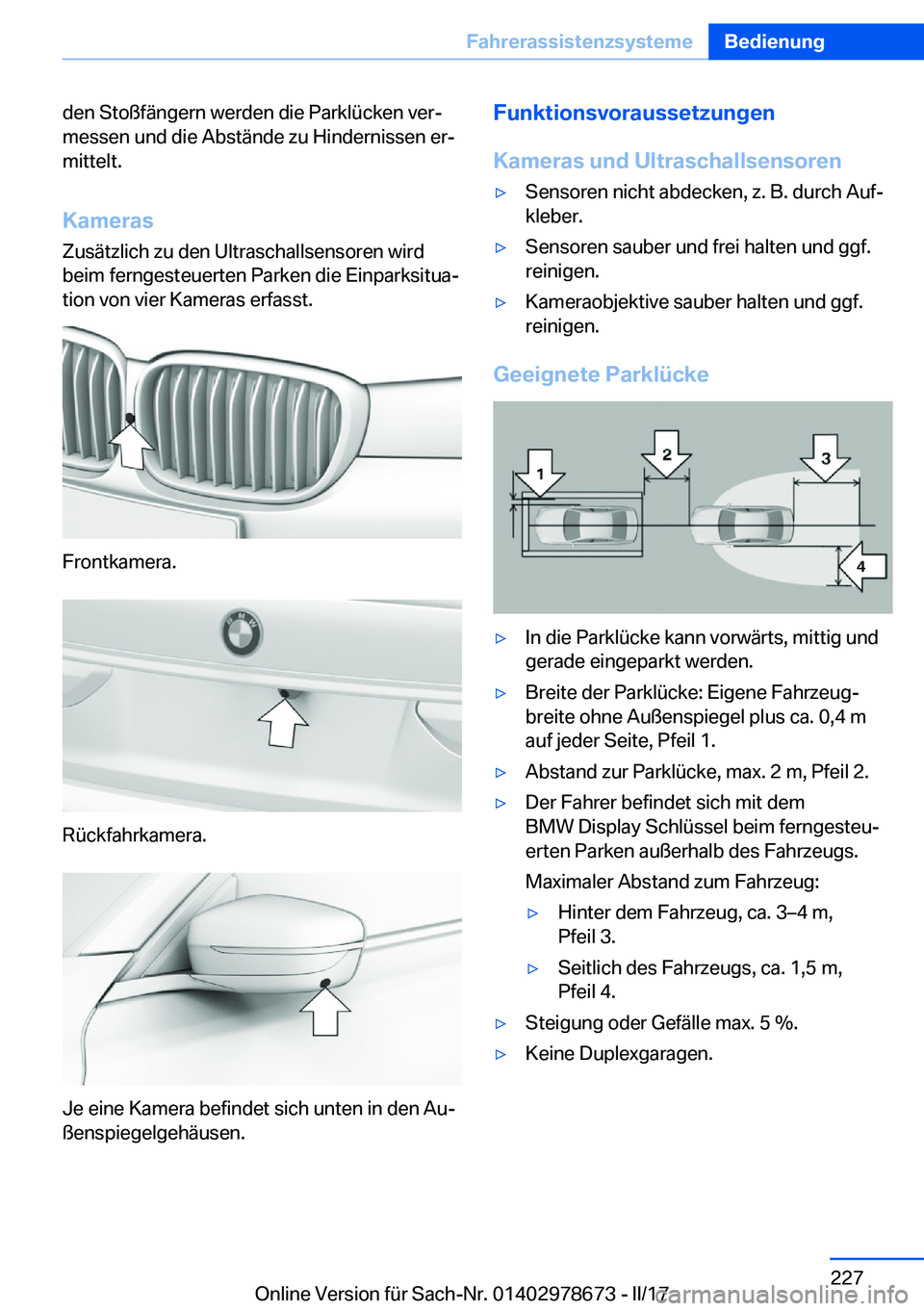

den Stoßfängern werden die Parklücken verj
messen und die Abstände zu Hindernissen erj
mittelt.
Kameras Zusätzlich zu den Ultraschallsensoren wird
beim ferngesteuerten Parken die Einparksituaj tion von vier Kameras erfasst.
Frontkamera.
Rückfahrkamera.
Je eine Kamera befindet sich unten in den Aujßenspiegelgehäusen.
Funktionsvoraussetzungen
Kameras
und
Ultraschallsensoren'ySensoren nicht abdecken, z. B. durch Aufj kleber.'ySensoren sauber und frei halten und ggf.reinigen.'yKameraobjektive sauber halten und ggf.reinigen.
Geeignete
Parkl

Vorw

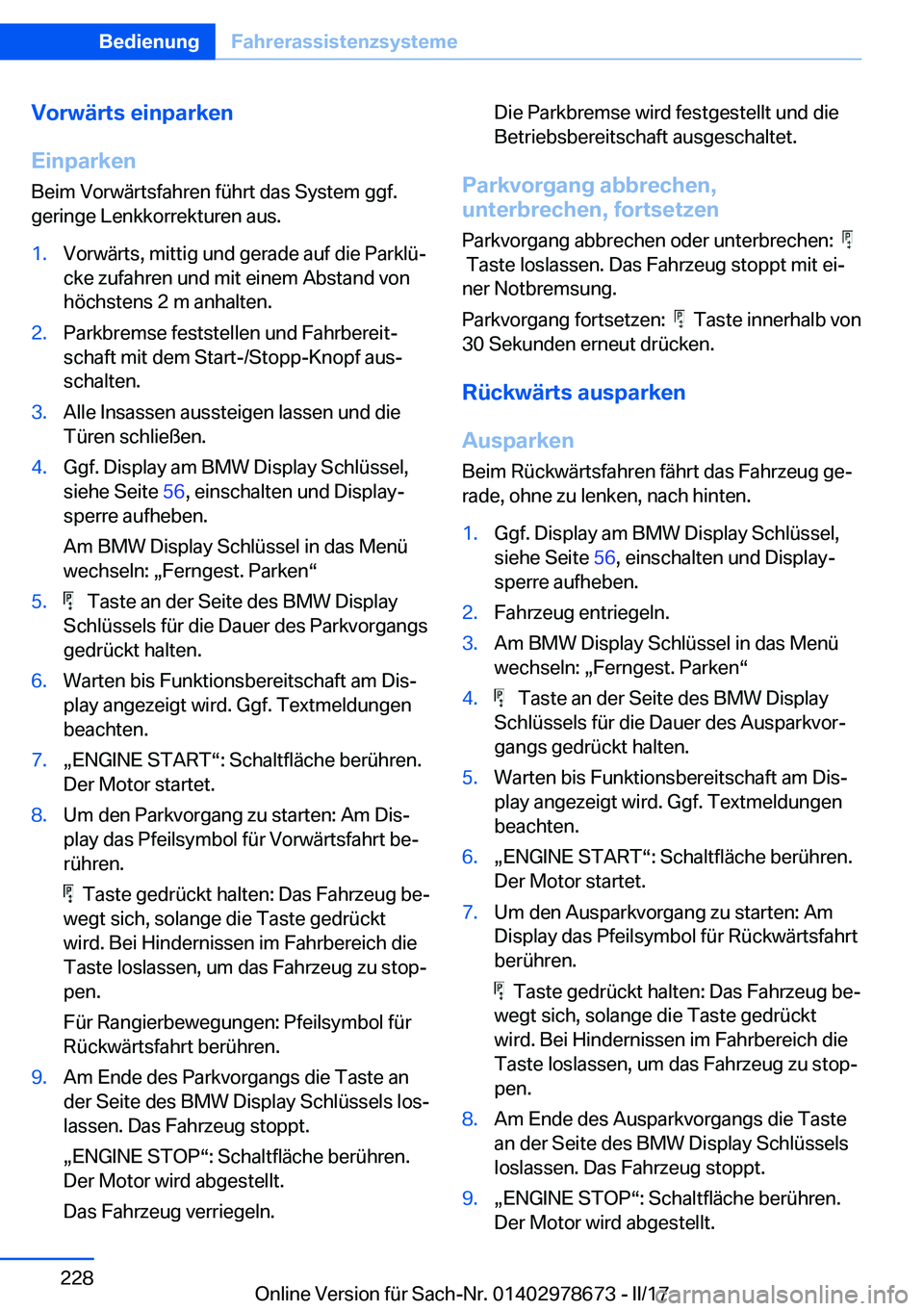

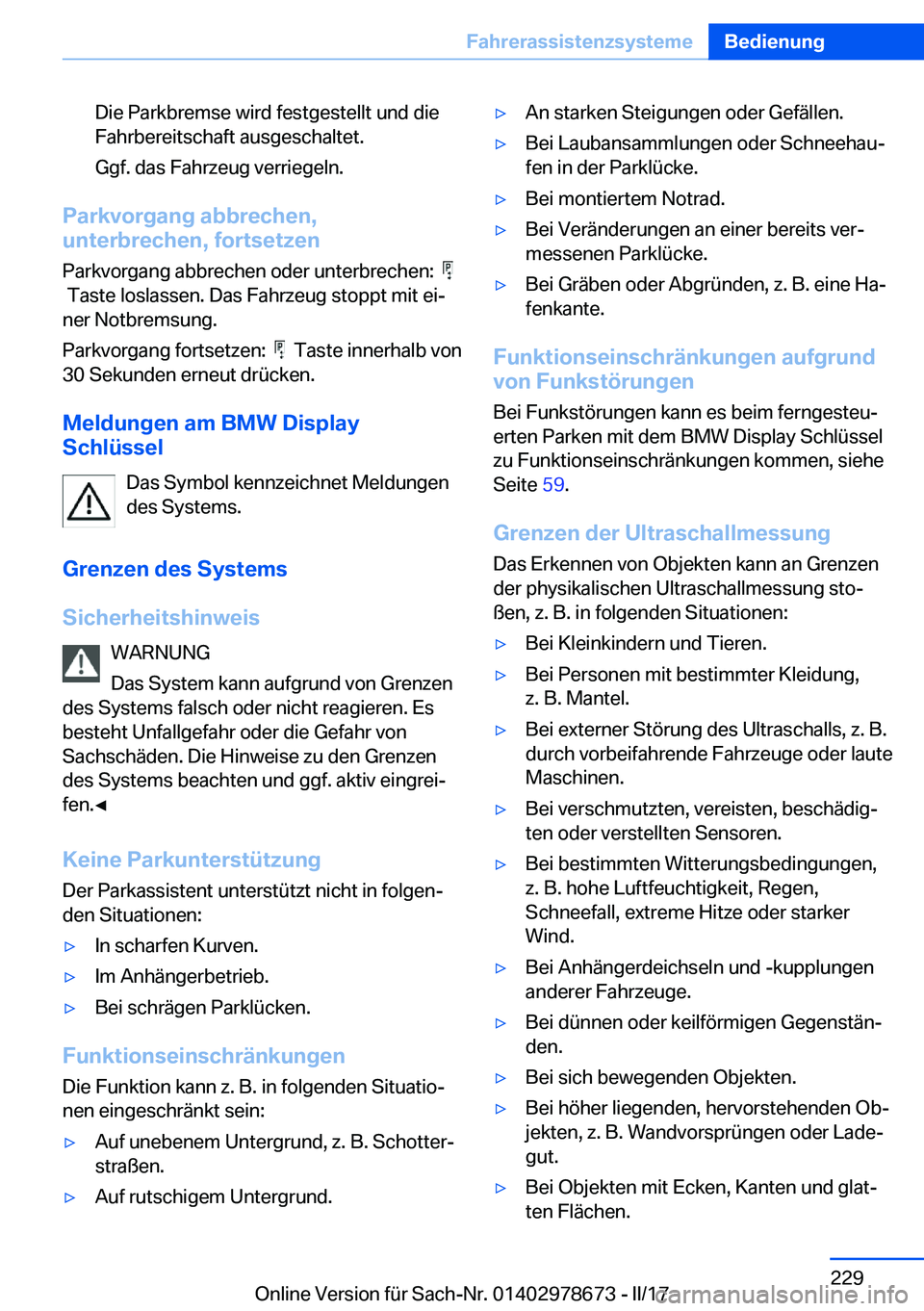

Die Parkbremse wird festgestellt und die
Fahrbereitschaft ausgeschaltet.
Ggf. das Fahrzeug verriegeln.
Parkvorgang
abbrechen,
unterbrechen,
fortsetzen
Parkvorgang abbrechen oder unterbrechen:

Taste loslassen. Das Fahrzeug stoppt mit eij
ner Notbremsung.
Parkvorgang fortsetzen:
Taste innerhalb von
30 Sekunden erneut drücken.
Meldungen
am
BMW
Display
Schl

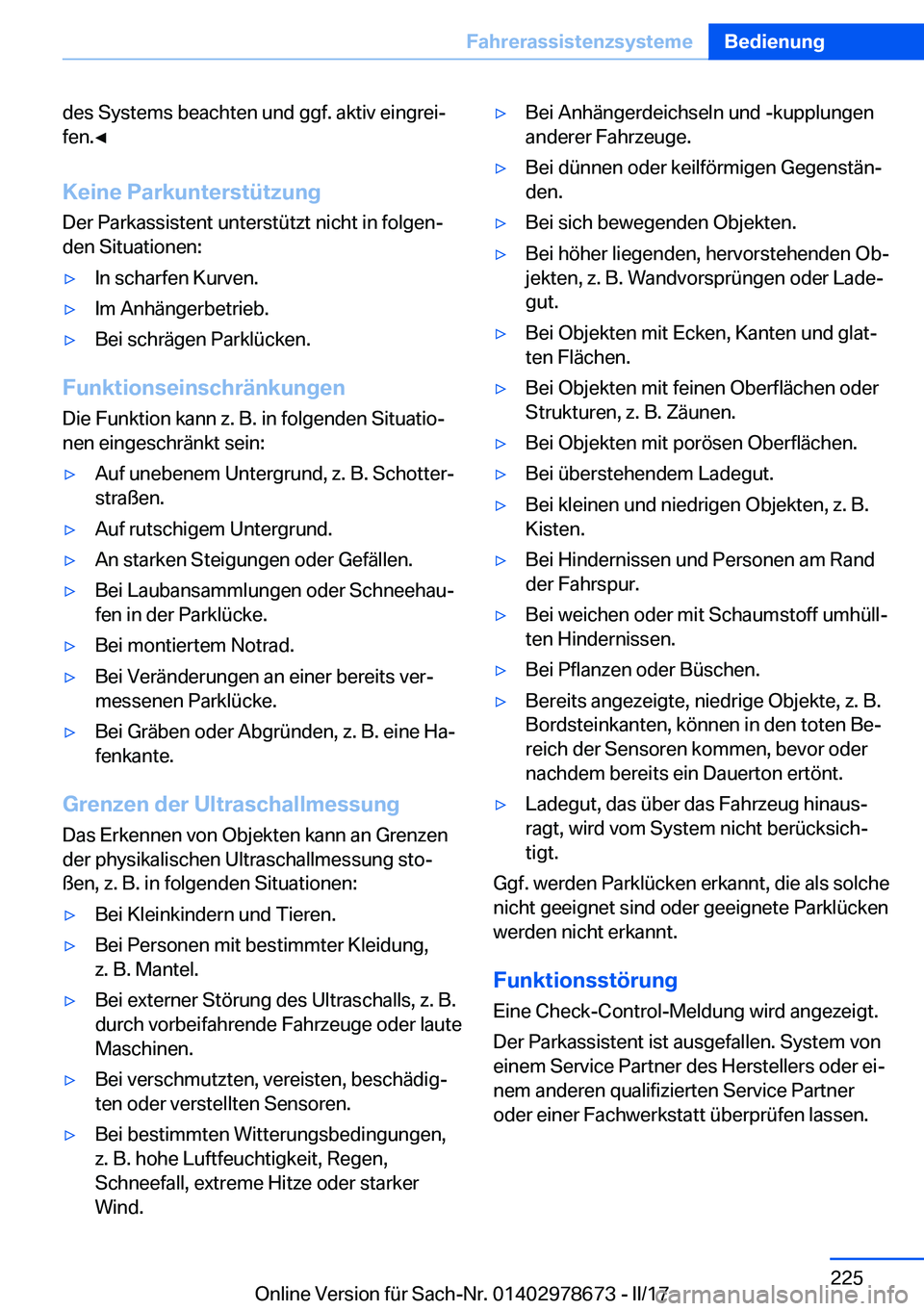

'yBei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.'yBei Objekten mit porösen Oberflächen.'yBei überstehendem Ladegut.'yBei kleinen und niedrigen Objekten, z. B. Kisten.'yBei Hindernissen und Personen am Randder Fahrspur.'yBei weichen oder mit Schaumstoff umhülljten Hindernissen.'yBei Pflanzen oder Büschen.'yBereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bej reich der Sensoren kommen, bevor oder
nachdem bereits ein Dauerton ertönt.'yLadegut, das über das Fahrzeug hinausj ragt, wird vom System nicht berücksichj
tigt.
Ggf. werden Parklücken erkannt, die als solche
nicht geeignet sind oder geeignete Parklücken werden nicht erkannt.

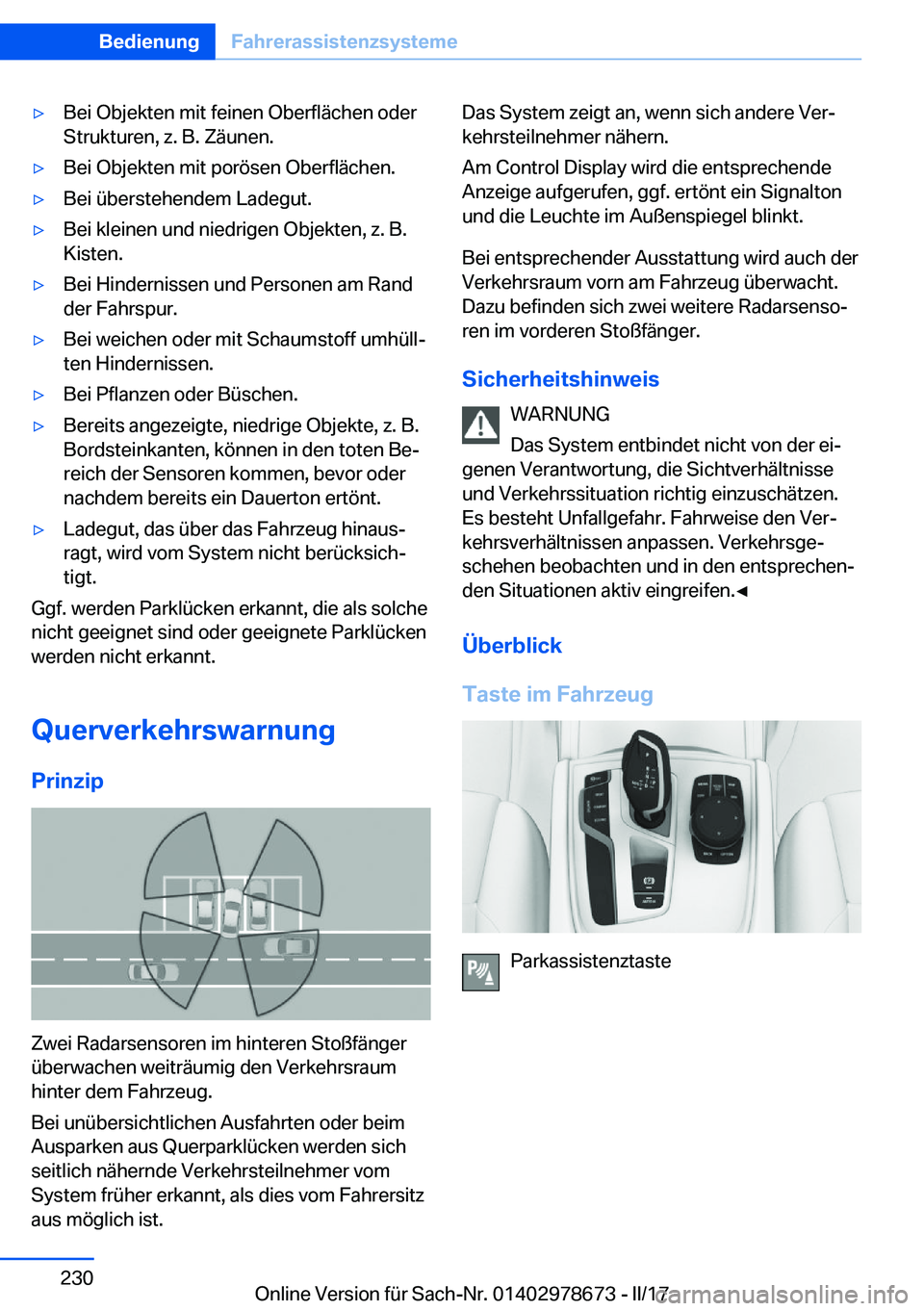

Querverkehrswarnung Prinzip
Zwei Radarsensoren im hinteren Stoßfänger
überwachen weiträumig den Verkehrsraum
hinter dem Fahrzeug.
Bei unübersichtlichen Ausfahrten oder beim
Ausparken aus Querparklücken werden sich
seitlich nähernde Verkehrsteilnehmer vom System früher erkannt, als dies vom Fahrersitzaus möglich ist.
Das System zeigt an, wenn sich andere Verj
kehrsteilnehmer nähern.
Am Control Display wird die entsprechende Anzeige aufgerufen, ggf. ertönt ein Signalton
und die Leuchte im Außenspiegel blinkt.
Bei entsprechender Ausstattung wird auch der
Verkehrsraum vorn am Fahrzeug überwacht.
Dazu befinden sich zwei weitere Radarsensoj
ren im vorderen Stoßfänger.
Sicherheitshinweis WARNUNG
Das System entbindet nicht von der eij
genen Verantwortung, die Sichtverhältnisse und Verkehrssituation richtig einzuschätzen.Es besteht Unfallgefahr. Fahrweise den Verj
kehrsverhältnissen anpassen. Verkehrsgej schehen beobachten und in den entsprechenjden Situationen aktiv eingreifen.'

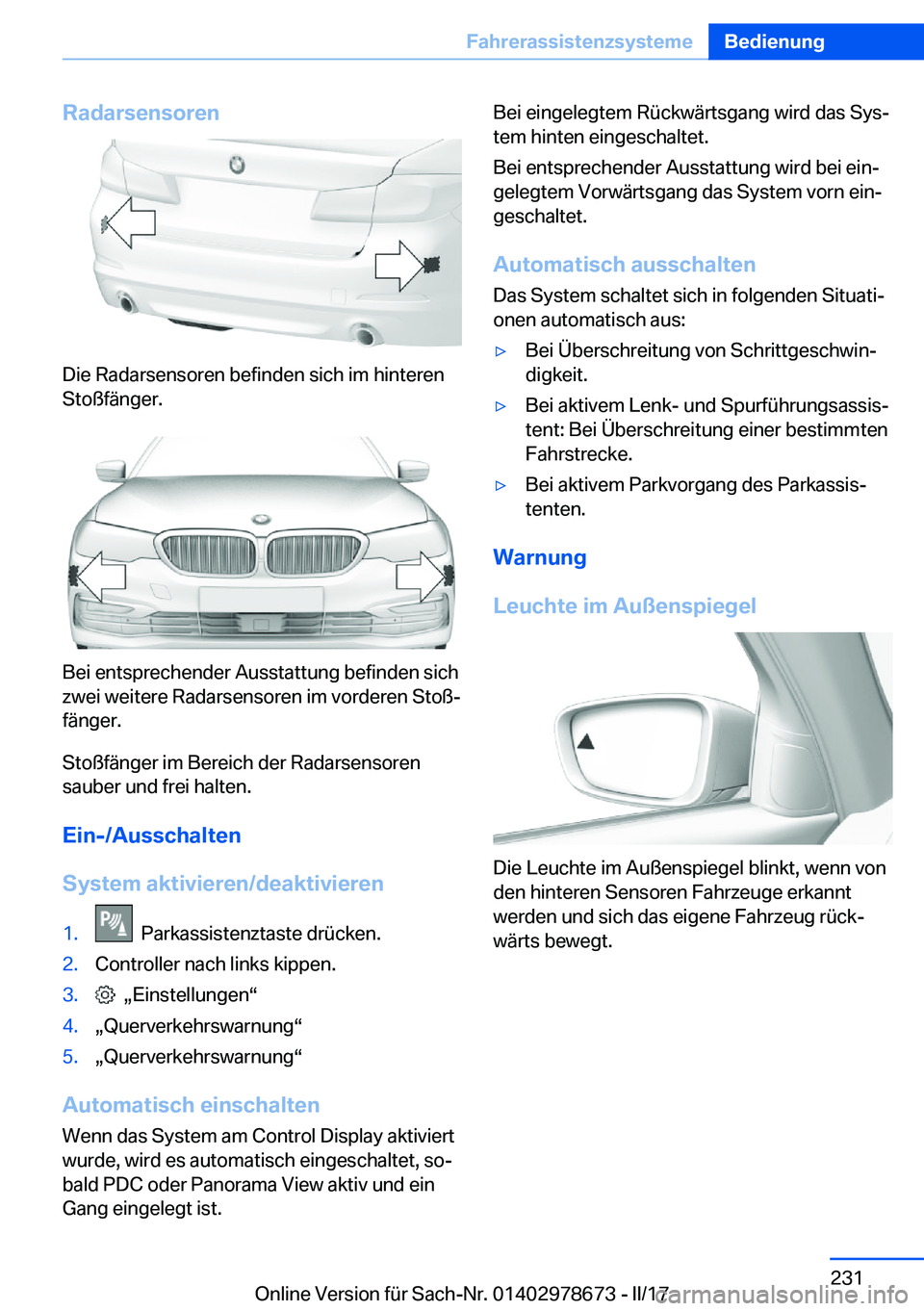

Radarsensoren
Die Radarsensoren befinden sich im hinteren
Stoßfänger.
Bei entsprechender Ausstattung befinden sich zwei weitere Radarsensoren im vorderen Stoßj
fänger.
Stoßfänger im Bereich der Radarsensoren
sauber und frei halten.
Ein-/Ausschalten
System
aktivieren/deaktivieren
1. Parkassistenztaste drücken.2.Controller nach links kippen.3. xEinstellungenv4.xQuerverkehrswarnungv5.xQuerverkehrswarnungv
Automatisch
einschalten
Wenn das System am Control Display aktiviert
wurde, wird es automatisch eingeschaltet, soj bald PDC oder Panorama View aktiv und einGang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird das Sysjtem hinten eingeschaltet.
Bei entsprechender Ausstattung wird bei einj
gelegtem Vorwärtsgang das System vorn einj
geschaltet.
Automatisch
ausschaltenDas System schaltet sich in folgenden Situatijonen automatisch aus:'yBei

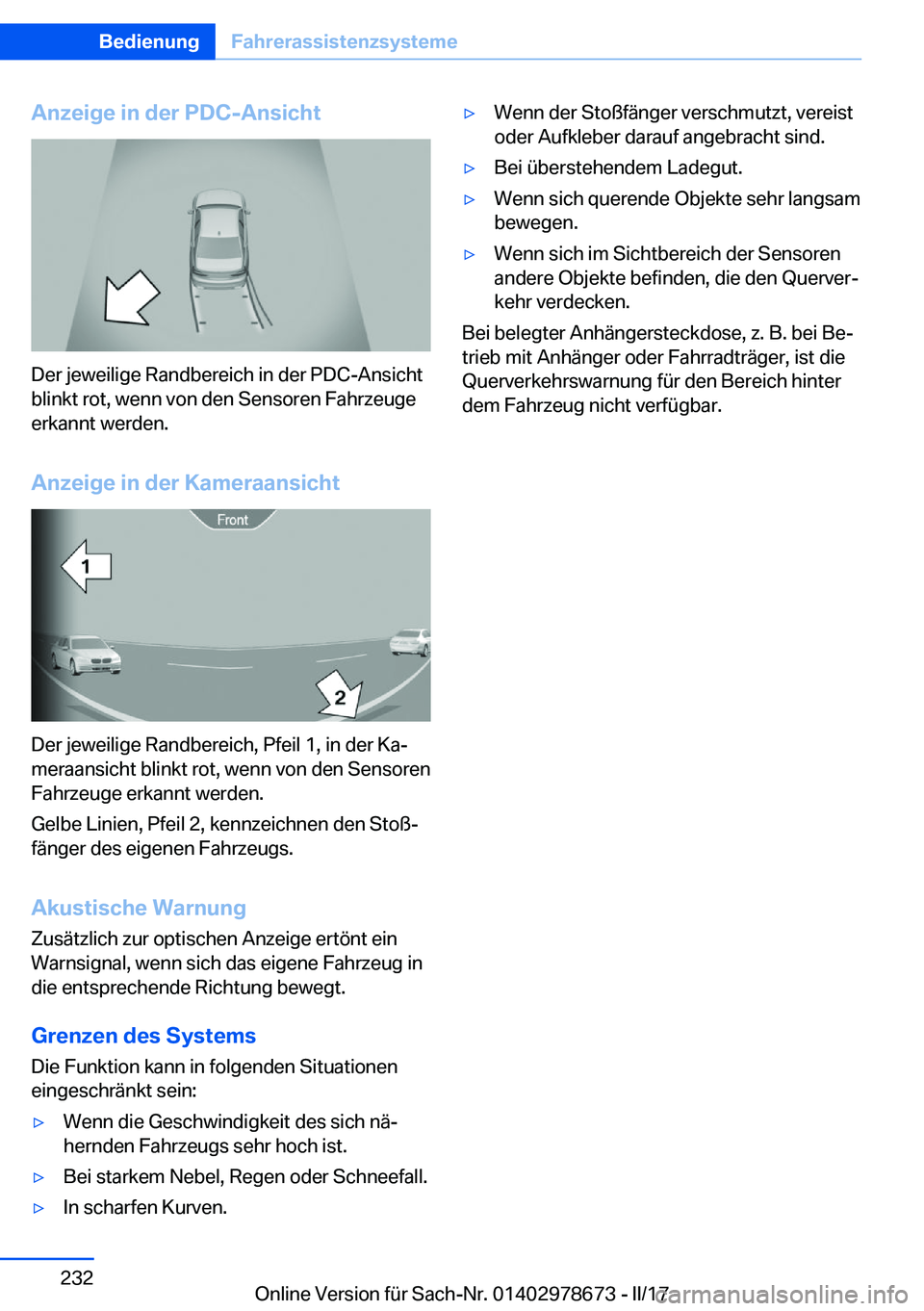

Anzeige
in
der
PDC-Ansicht
Der jeweilige Randbereich in der PDC-Ansicht
blinkt rot, wenn von den Sensoren Fahrzeuge erkannt werden.
Anzeige
in
der
Kameraansicht
Der jeweilige Randbereich, Pfeil 1, in der Kaj
meraansicht blinkt rot, wenn von den Sensoren
Fahrzeuge erkannt werden.
Gelbe Linien, Pfeil 2, kennzeichnen den Stoßj
fänger des eigenen Fahrzeugs.
Akustische
Warnung
Zusätzlich zur optischen Anzeige ertönt ein
Warnsignal, wenn sich das eigene Fahrzeug in die entsprechende Richtung bewegt.
Grenzen
des
SystemsDie Funktion kann in folgenden Situationen
eingeschränkt sein:
'yWenn die Geschwindigkeit des sich näj
hernden Fahrzeugs sehr hoch ist.'yBei starkem Nebel, Regen oder Schneefall.'yIn scharfen Kurven.'yWenn der Stoßfänger verschmutzt, vereist oder Aufkleber darauf angebracht sind.'yBei überstehendem Ladegut.'yWenn sich querende Objekte sehr langsambewegen.'yWenn sich im Sichtbereich der Sensorenandere Objekte befinden, die den Querverj
kehr verdecken.
Bei belegter Anhängersteckdose, z. B. bei Bej
trieb mit Anhänger oder Fahrradträger, ist die
Querverkehrswarnung für den Bereich hinter dem Fahrzeug nicht verfügbar.
Seite 232BedienungFahrerassistenzsysteme232
Online Version für Sach-Nr. 01402978673 - II/17
