2017 BMW 4 SERIES GRAN COUPE Instructieboekjes (in Dutch)

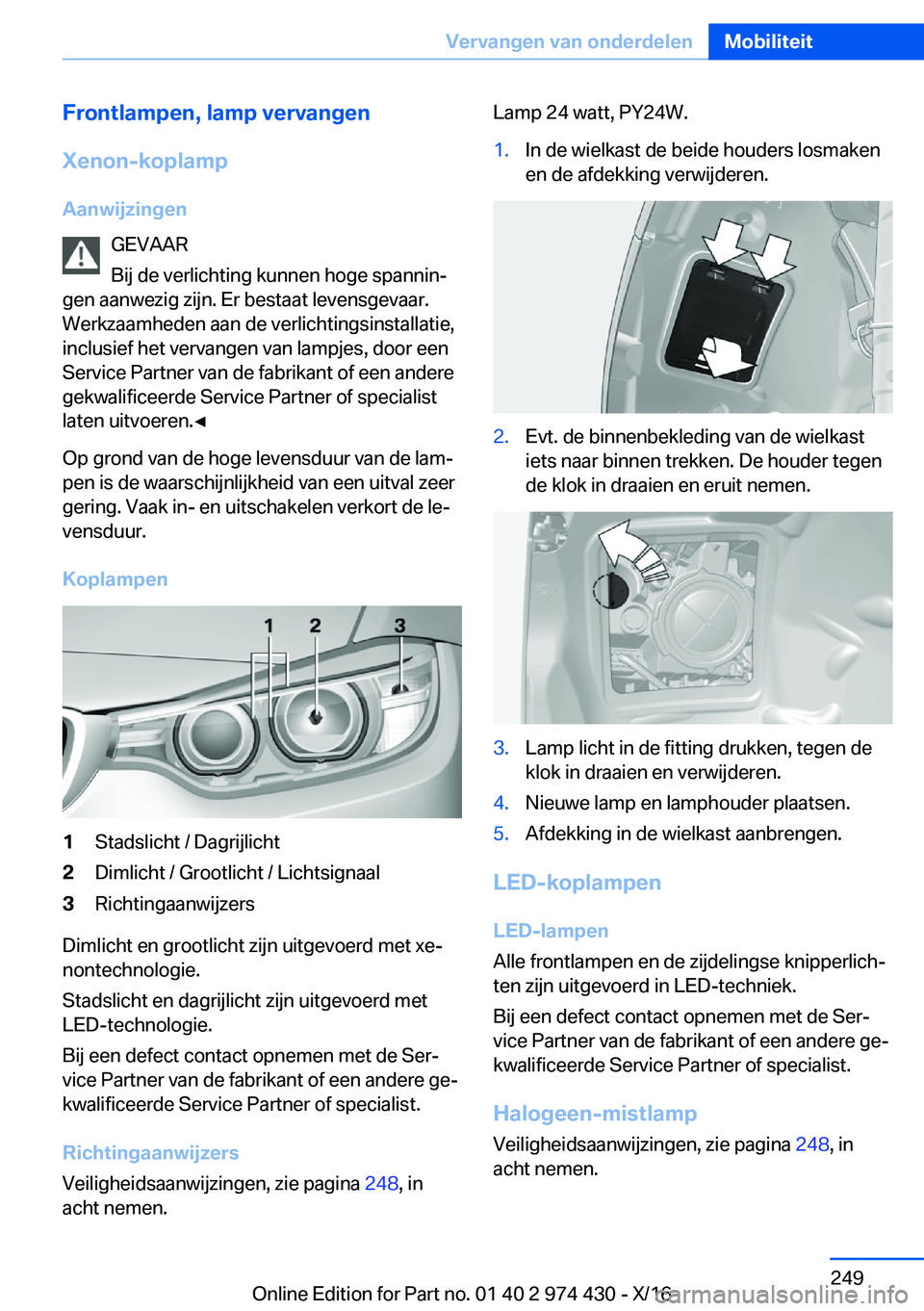

Frontlampen,
lamp
vervangen
Xenon-koplamp Aanwijzingen GEVAAR
Bij de verlichting kunnen hoge spanninj
gen aanwezig zijn. Er bestaat levensgevaar. Werkzaamheden aan de verlichtingsinstallatie,
inclusief het vervangen van lampjes, door een
Service Partner van de fabrikant of een andere
gekwalificeerde Service Partner of specialist
laten uitvoeren.'

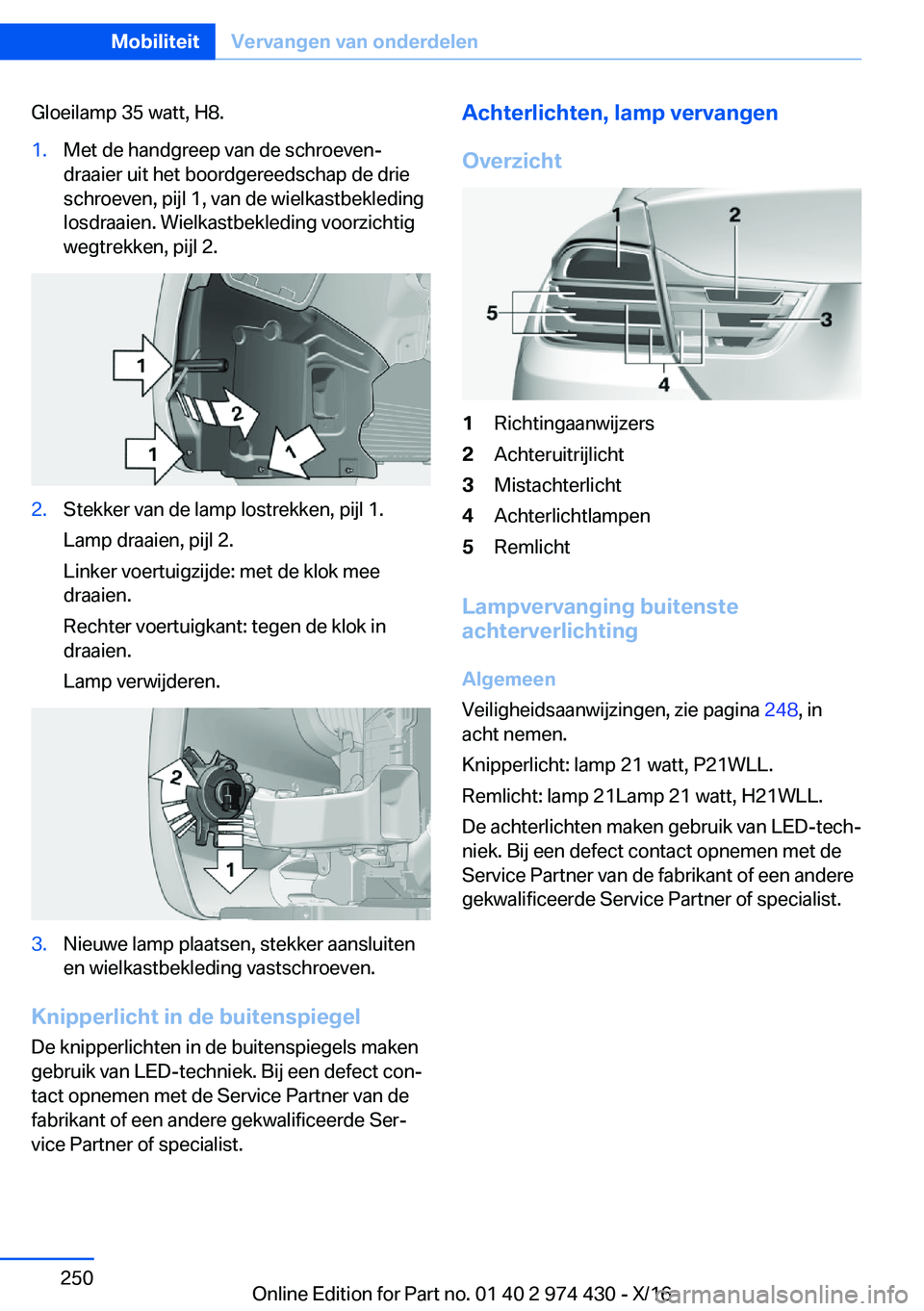

Gloeilamp 35 watt, H8.1.Met de handgreep van de schroevenj
draaier uit het boordgereedschap de drie
schroeven, pijl 1, van de wielkastbekleding
losdraaien. Wielkastbekleding voorzichtig wegtrekken, pijl 2.2.Stekker van de lamp lostrekken, pijl 1.
Lamp draaien, pijl 2.
Linker voertuigzijde: met de klok mee draaien.
Rechter voertuigkant: tegen de klok in
draaien.
Lamp verwijderen.3.Nieuwe lamp plaatsen, stekker aansluiten
en wielkastbekleding vastschroeven.
Knipperlicht
in
de
buitenspiegel
De knipperlichten in de buitenspiegels maken
gebruik van LED-techniek. Bij een defect conj tact opnemen met de Service Partner van defabrikant of een andere gekwalificeerde Serj
vice Partner of specialist.
Achterlichten,
lamp
vervangen
Overzicht1Richtingaanwijzers2Achteruitrijlicht3Mistachterlicht4Achterlichtlampen5Remlicht
Lampvervanging
buitenste
achterverlichting
Algemeen
Veiligheidsaanwijzingen, zie pagina 248, in
acht nemen.
Knipperlicht: lamp 21 watt, P21WLL. Remlicht: lamp 21Lamp 21 watt, H21WLL. De achterlichten maken gebruik van LED-techj
niek. Bij een defect contact opnemen met de Service Partner van de fabrikant of een anderegekwalificeerde Service Partner of specialist.
Seite 250MobiliteitVervangen
van
onderdelen250
Online Edition for Part no. 01 40 2 974 430 - X/16

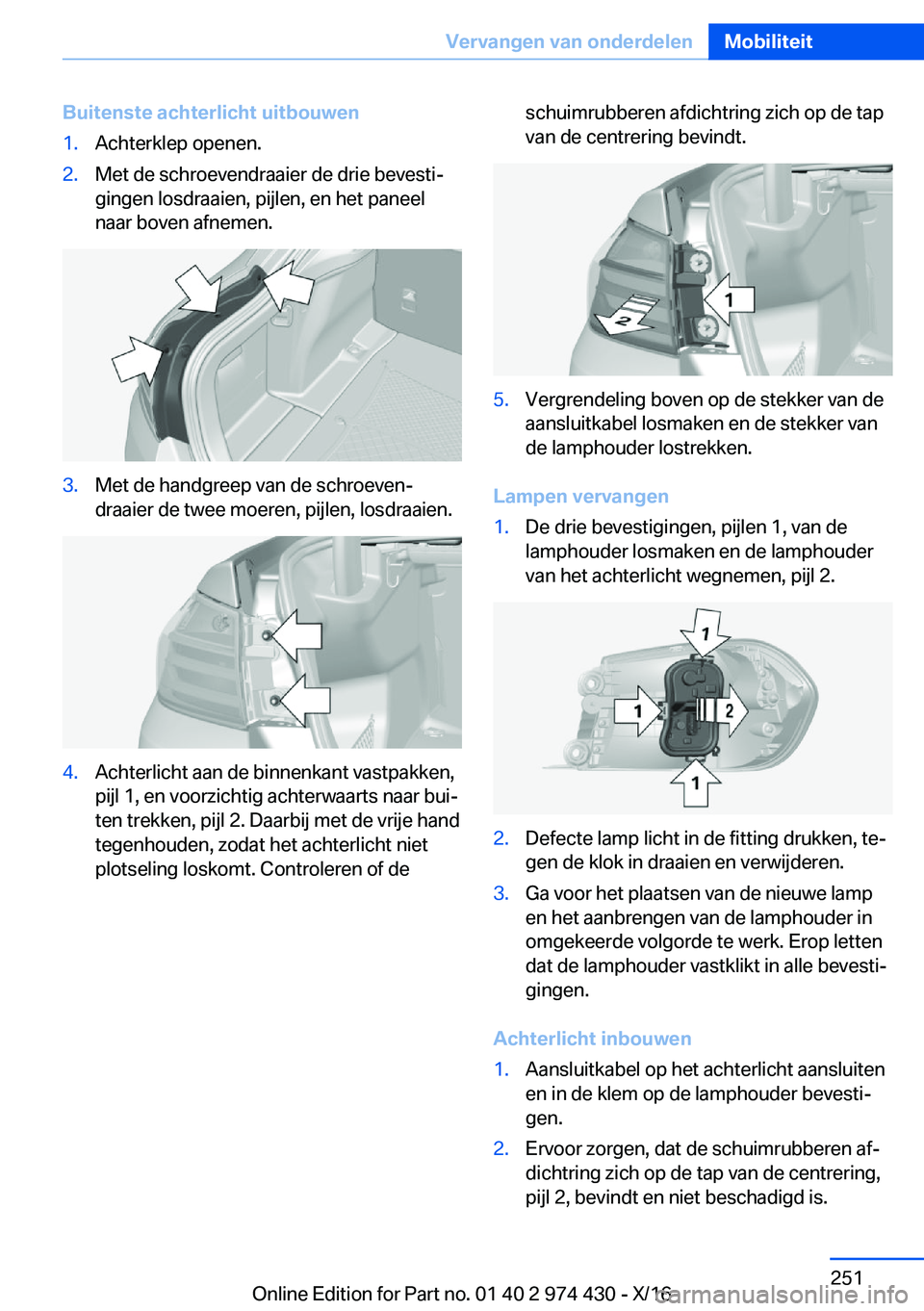

Buitenste
achterlicht
uitbouwen1.Achterklep openen.2.Met de schroevendraaier de drie bevestij
gingen losdraaien, pijlen, en het paneel
naar boven afnemen.3.Met de handgreep van de schroevenj
draaier de twee moeren, pijlen, losdraaien.4.Achterlicht aan de binnenkant vastpakken, pijl 1, en voorzichtig achterwaarts naar buij
ten trekken, pijl 2. Daarbij met de vrije hand
tegenhouden, zodat het achterlicht niet
plotseling loskomt. Controleren of deschuimrubberen afdichtring zich op de tap
van de centrering bevindt.5.Vergrendeling boven op de stekker van de aansluitkabel losmaken en de stekker van
de lamphouder lostrekken.
Lampen
vervangen
1.De drie bevestigingen, pijlen 1, van de
lamphouder losmaken en de lamphouder van het achterlicht wegnemen, pijl 2.2.Defecte lamp licht in de fitting drukken, tejgen de klok in draaien en verwijderen.3.Ga voor het plaatsen van de nieuwe lamp
en het aanbrengen van de lamphouder in omgekeerde volgorde te werk. Erop letten
dat de lamphouder vastklikt in alle bevestij gingen.
Achterlicht
inbouwen
1.Aansluitkabel op het achterlicht aansluiten
en in de klem op de lamphouder bevestij gen.2.Ervoor zorgen, dat de schuimrubberen afj
dichtring zich op de tap van de centrering,
pijl 2, bevindt en niet beschadigd is.Seite 251Vervangen
van
onderdelenMobiliteit251
Online Edition for Part no. 01 40 2 974 430 - X/16

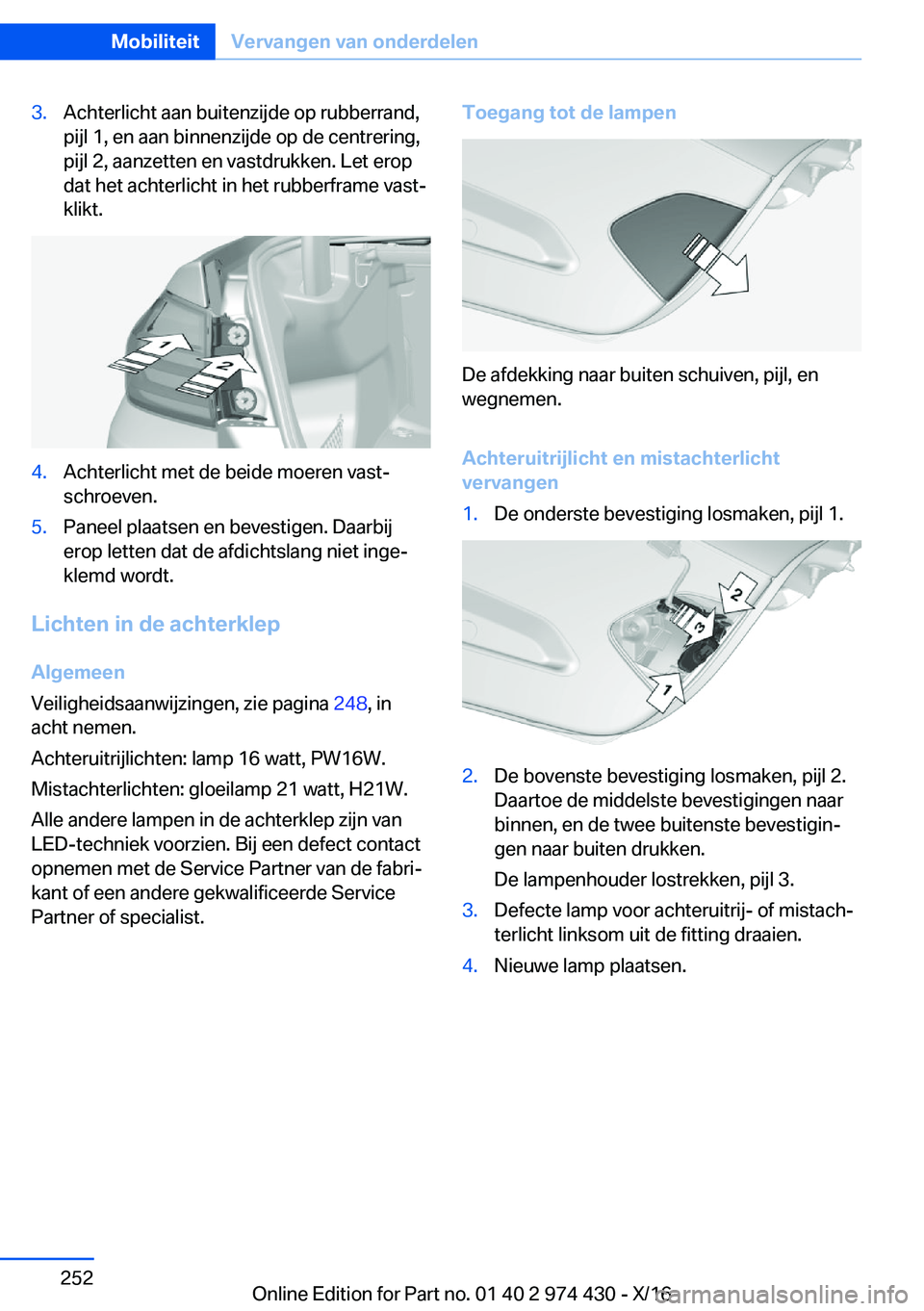

3.Achterlicht aan buitenzijde op rubberrand,
pijl 1, en aan binnenzijde op de centrering,
pijl 2, aanzetten en vastdrukken. Let erop
dat het achterlicht in het rubberframe vastj klikt.4.Achterlicht met de beide moeren vastjschroeven.5.Paneel plaatsen en bevestigen. Daarbijerop letten dat de afdichtslang niet ingej
klemd wordt.
Lichten
in
de
achterklep
Algemeen
Veiligheidsaanwijzingen, zie pagina 248, in
acht nemen.
Achteruitrijlichten: lamp 16 watt, PW16W.
Mistachterlichten: gloeilamp 21 watt, H21W.
Alle andere lampen in de achterklep zijn van
LED-techniek voorzien. Bij een defect contact
opnemen met de Service Partner van de fabrij kant of een andere gekwalificeerde Service
Partner of specialist.
Toegang
tot
de
lampen
De afdekking naar buiten schuiven, pijl, en wegnemen.
Achteruitrijlicht
en
mistachterlicht
vervangen
1.De onderste bevestiging losmaken, pijl 1.2.De bovenste bevestiging losmaken, pijl 2. Daartoe de middelste bevestigingen naar
binnen, en de twee buitenste bevestiginj
gen naar buiten drukken.
De lampenhouder lostrekken, pijl 3.3.Defecte lamp voor achteruitrij- of mistachj
terlicht linksom uit de fitting draaien.4.Nieuwe lamp plaatsen.Seite 252MobiliteitVervangen
van
onderdelen252
Online Edition for Part no. 01 40 2 974 430 - X/16

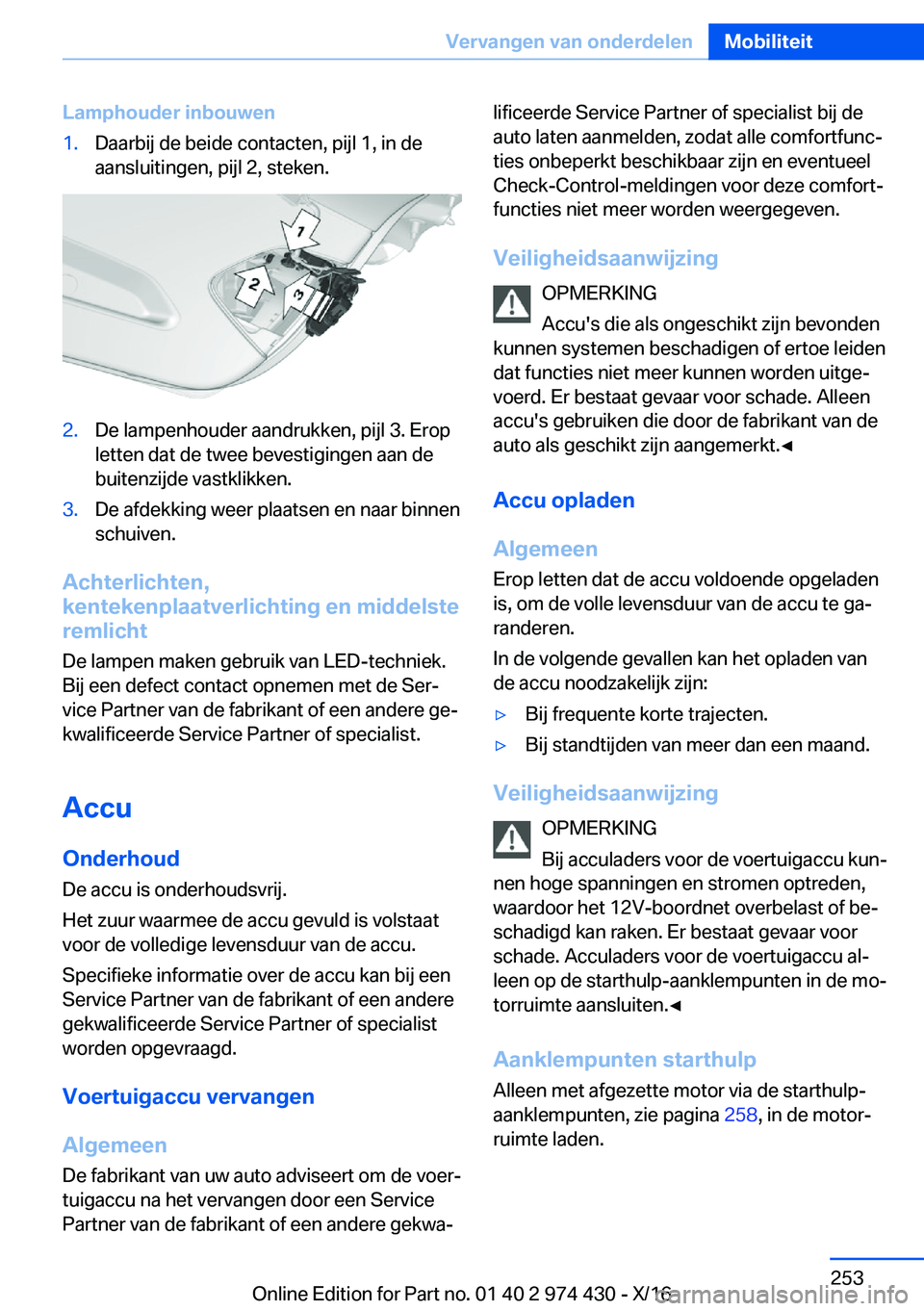

Lamphouder
inbouwen1.Daarbij de beide contacten, pijl 1, in deaansluitingen, pijl 2, steken.2.De lampenhouder aandrukken, pijl 3. Eropletten dat de twee bevestigingen aan de
buitenzijde vastklikken.3.De afdekking weer plaatsen en naar binnen schuiven.
Achterlichten,
kentekenplaatverlichting
en
middelste
remlicht
De lampen maken gebruik van LED-techniek. Bij een defect contact opnemen met de Serj
vice Partner van de fabrikant of een andere gej kwalificeerde Service Partner of specialist.
Accu
Onderhoud
De accu is onderhoudsvrij.
Het zuur waarmee de accu gevuld is volstaat
voor de volledige levensduur van de accu.
Specifieke informatie over de accu kan bij een Service Partner van de fabrikant of een andere
gekwalificeerde Service Partner of specialist
worden opgevraagd.
Voertuigaccu
vervangen
Algemeen
De fabrikant van uw auto adviseert om de voerj
tuigaccu na het vervangen door een Service
Partner van de fabrikant of een andere gekwaj
lificeerde Service Partner of specialist bij de
auto laten aanmelden, zodat alle comfortfuncj
ties onbeperkt beschikbaar zijn en eventueel
Check-Control-meldingen voor deze comfortj
functies niet meer worden weergegeven.
Veiligheidsaanwijzing OPMERKING
Accu's die als ongeschikt zijn bevonden
kunnen systemen beschadigen of ertoe leiden
dat functies niet meer kunnen worden uitgej voerd. Er bestaat gevaar voor schade. Alleen
accu's gebruiken die door de fabrikant van de
auto als geschikt zijn aangemerkt.'

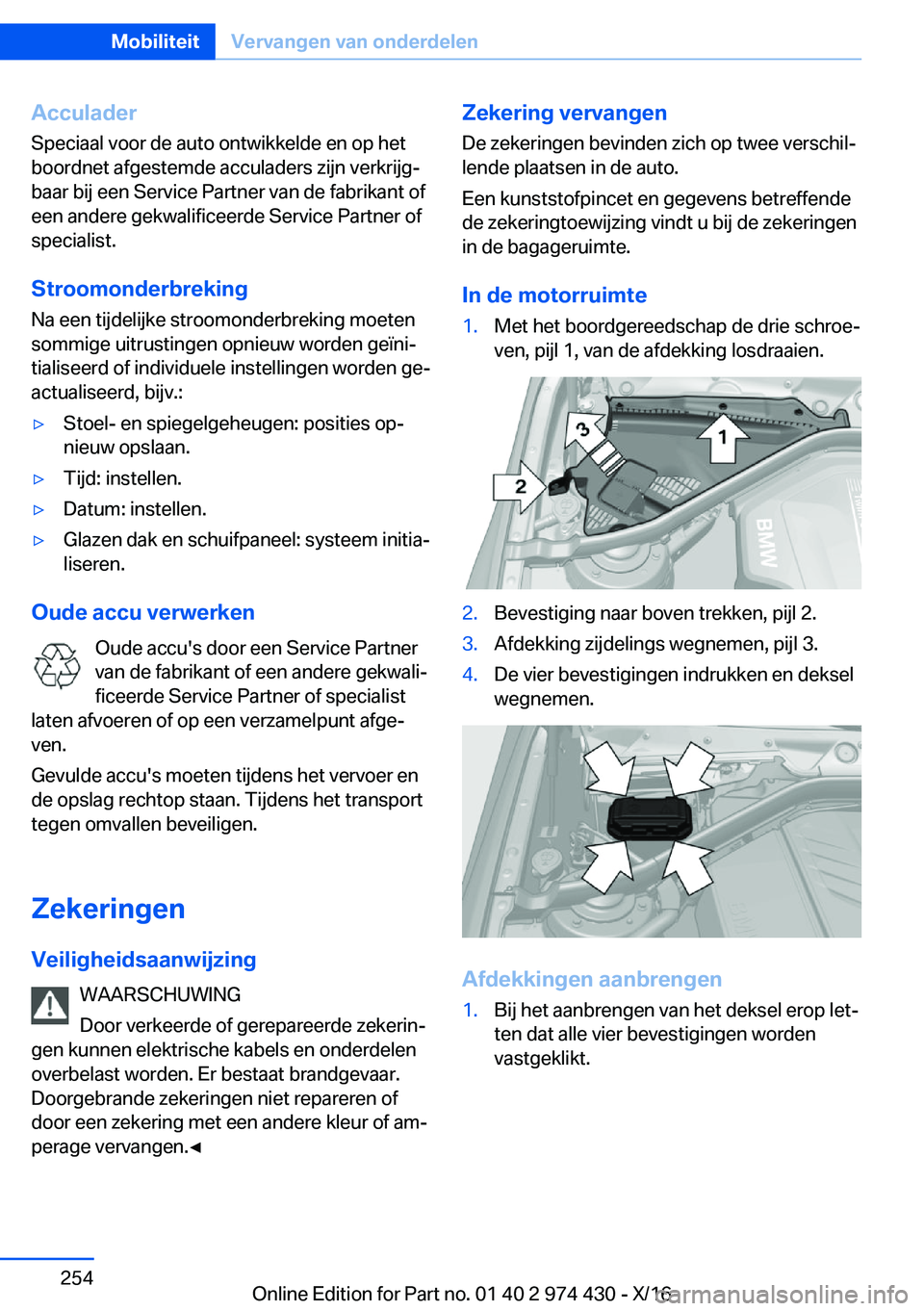

AcculaderSpeciaal voor de auto ontwikkelde en op het
boordnet afgestemde acculaders zijn verkrijgj baar bij een Service Partner van de fabrikant ofeen andere gekwalificeerde Service Partner of
specialist.
Stroomonderbreking Na een tijdelijke stroomonderbreking moeten
sommige uitrustingen opnieuw worden ge

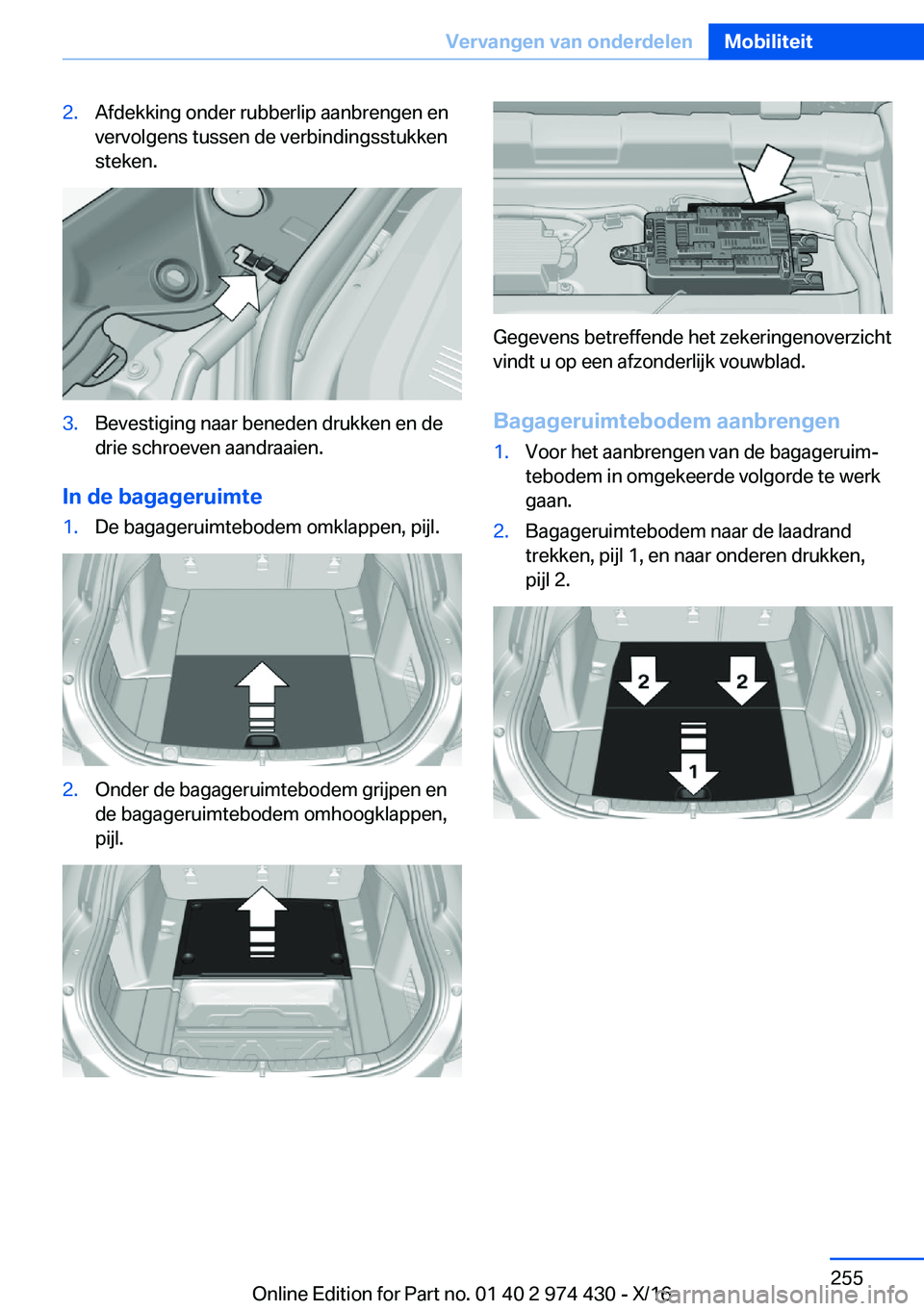

2.Afdekking onder rubberlip aanbrengen en
vervolgens tussen de verbindingsstukken
steken.3.Bevestiging naar beneden drukken en de
drie schroeven aandraaien.
In
de
bagageruimte
1.De bagageruimtebodem omklappen, pijl.2.Onder de bagageruimtebodem grijpen en de bagageruimtebodem omhoogklappen,pijl.
Gegevens betreffende het zekeringenoverzichtvindt u op een afzonderlijk vouwblad.
Bagageruimtebodem
aanbrengen
1.Voor het aanbrengen van de bagageruimj
tebodem in omgekeerde volgorde te werk gaan.2.Bagageruimtebodem naar de laadrandtrekken, pijl 1, en naar onderen drukken,pijl 2.Seite 255Vervangen
van
onderdelenMobiliteit255
Online Edition for Part no. 01 40 2 974 430 - X/16

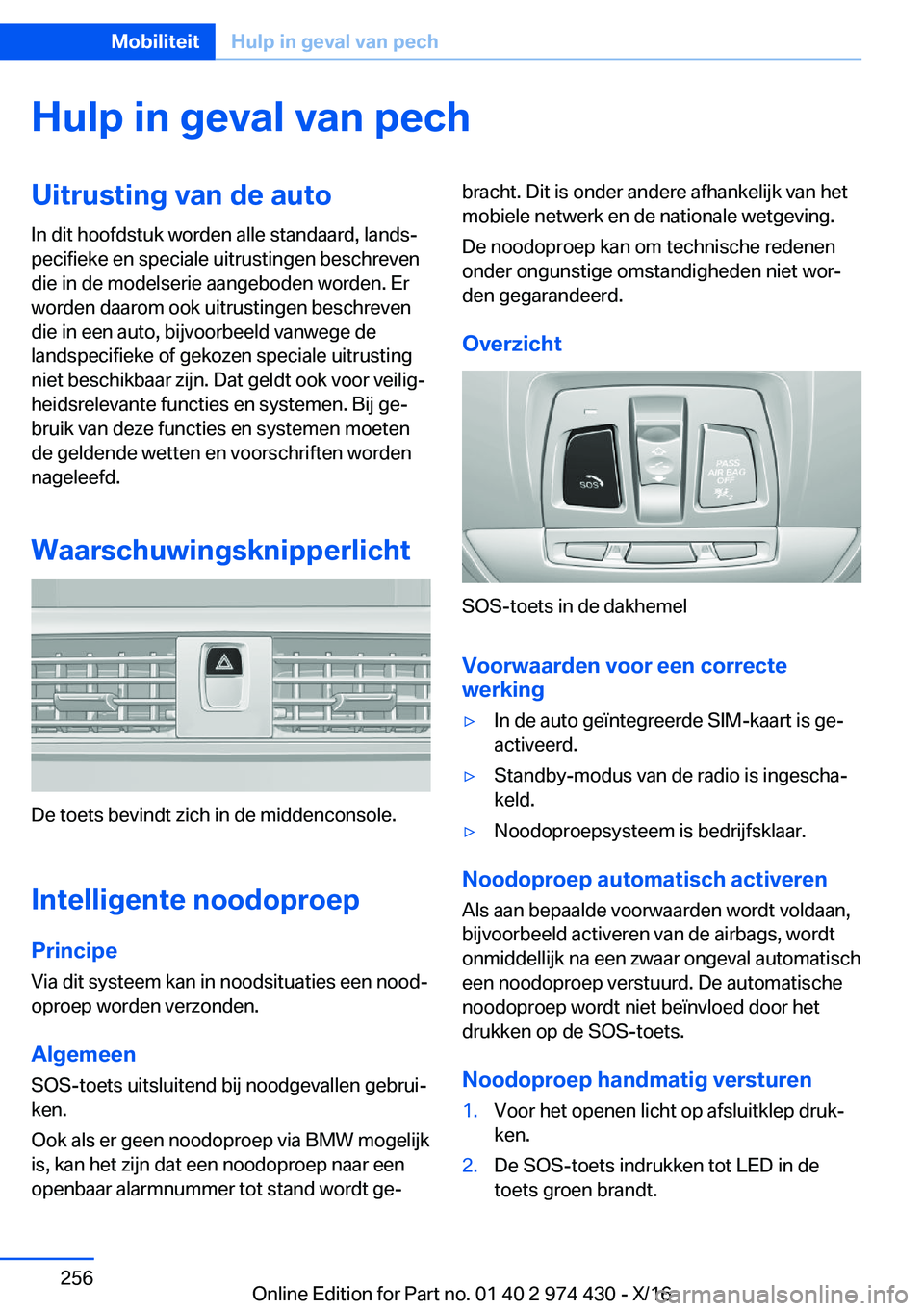

Hulp
in
geval
van
pechUitrusting
van
de
autoIn dit hoofdstuk worden alle standaard, landsj
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er worden daarom ook uitrustingen beschrevendie in een auto, bijvoorbeeld vanwege de
landspecifieke of gekozen speciale uitrusting
niet beschikbaar zijn. Dat geldt ook voor veiligj heidsrelevante functies en systemen. Bij gej
bruik van deze functies en systemen moeten
de geldende wetten en voorschriften worden
nageleefd.
Waarschuwingsknipperlicht
De toets bevindt zich in de middenconsole.
Intelligente
noodoproep
Principe Via dit systeem kan in noodsituaties een noodj
oproep worden verzonden.
Algemeen
SOS-toets uitsluitend bij noodgevallen gebruij ken.
Ook als er geen noodoproep via BMW mogelijk is, kan het zijn dat een noodoproep naar eenopenbaar alarmnummer tot stand wordt gej
bracht. Dit is onder andere afhankelijk van het
mobiele netwerk en de nationale wetgeving.
De noodoproep kan om technische redenen
onder ongunstige omstandigheden niet worj
den gegarandeerd.
Overzicht
SOS-toets in de dakhemel
Voorwaarden
voor
een
correcte
werking
'yIn de auto ge
