2017 Alfa Romeo Giulietta stop start

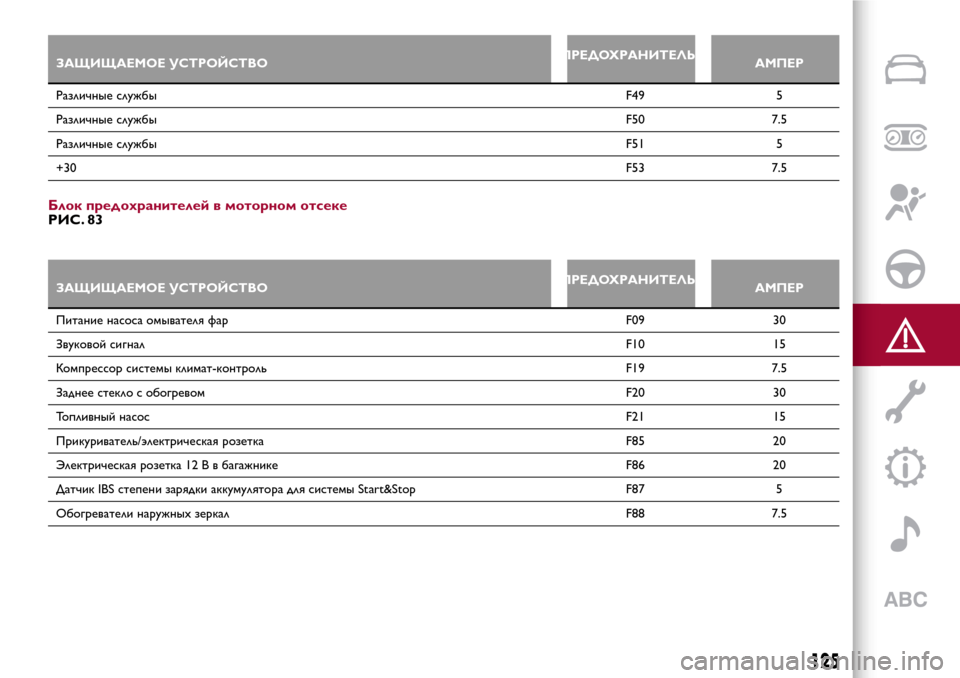

ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Различные службыF49 5
Различные службыF50 7.5
Различные службыF51 5
+30F53 7.5
Блок предохранителей в моторном отсекеРИС. 83
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Питание насоса омывателя фар F09 30
Звуковой сигналF10 15
Компрессор системы климат-контроль F19 7.5
Заднее стекло с обогревомF20 30
Топливный насосF21 15
Прикуриватель/электрическая розетка F85 20
Электрическая розетка 12 В в багажнике F86 20
Датчик IBS степени зарядки аккумулятора для системы Start&Stop F87 5
Обогреватели наружныхзеркал F88 7.5
125

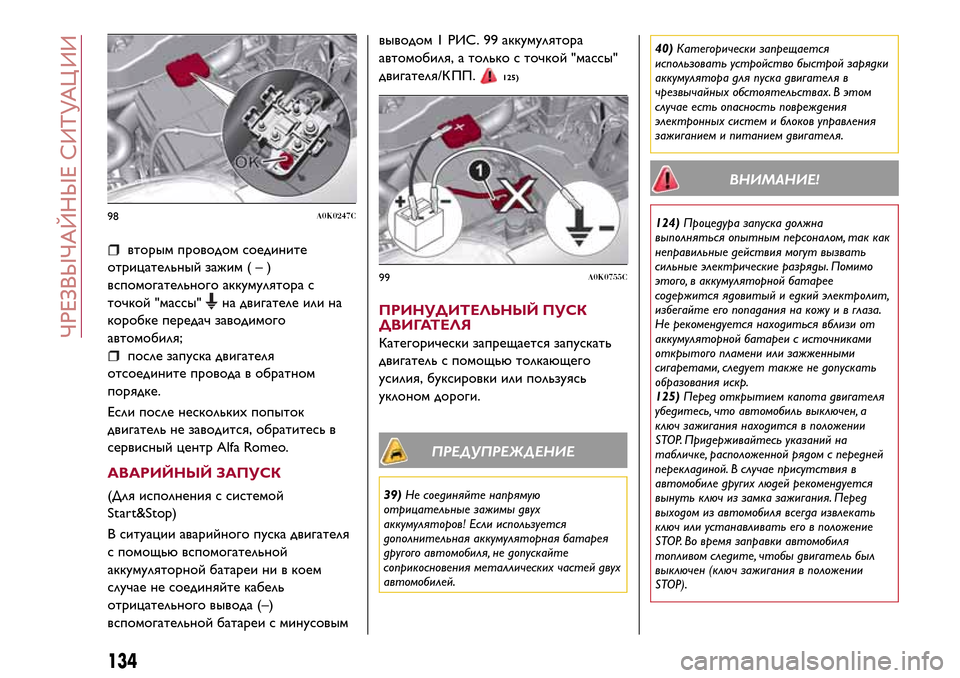

вторым проводом соедините
отрицательный зажим(–)
вспомогательного аккумулятора с
точкой "массы"
на двигателе или на
коробке передач заводимого
автомобиля;
после запуска двигателя
отсоедините провода в обратном
порядке.
Если после несколькихпопыток
двигатель не заводится, обратитесь в
сервисный центр Alfa Romeo.
АВАРИЙНЫЙ ЗАПУСК
(Для исполнения с системой
Start&Stop)
В ситуации аварийного пуска двигателя
с помощью вспомогательной
аккумуляторной батареи ни в коем
случае не соединяйте кабель
отрицательного вывода (–)
вспомогательной батареи с минусовымвыводом 1 РИС. 99 аккумулятора
автомобиля, а только с точкой "массы"
двигателя/К ПП.
125)
ПРИНУДИТЕЛЬНЫЙ ПУСК
ДВИГАТЕЛЯ
Категорически запрещается запускать
двигатель с помощью толкающего
усилия, буксировки или пользуясь
уклоном дороги.
ПРЕДУПРЕЖДЕНИЕ
39)Не соединяйте напрямую
отрицательные зажимы двух
аккумуляторов! Если используется
дополнительная аккумуляторная батарея
другого автомобиля, не допускайте
соприкосновения металлических частей двух
автомобилей.40)Категорически запрещается
использовать устройство быстрой зарядки
аккумулятора для пуска двигателя в
чрезвычайных обстоятельствах. В этом
случае есть опасность повреждения
электронных систем и блоков управления
зажиганием и питанием двигателя.
ВНИМАНИЕ!
124)Процедура запуска должна
выполняться опытным персоналом, так как
неправильные действия могут вызвать
сильные электрические разряды. Помимо
этого, в аккумуляторной батарее
содержится ядовитый и едкий электролит,
избегайте его попадания на кожу и в глаза.
Не рекомендуется находиться вблизи от
аккумуляторной батареи с источниками
открытого пламени или зажженными
сигаретами, следует также не допускать
образования искр.
125)Перед открытием капота двигателя
убедитесь, что автомобиль выключен, а
ключ зажигания находится в положении
STOP. Придерживайтесь указаний на
табличке, расположенной рядом с передней
перекладиной. В случае присутствия в
автомобиле других людей рекомендуется
вынуть ключ из замка зажигания. Перед
выходом из автомобиля всегда извлекать
ключ или устанавливать его в положение
STOP. Во время заправки автомобиля
топливом следите, чтобы двигатель был
выключен (ключ зажигания в положении
STOP).98A0K0247C
99A0K0755C
134
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

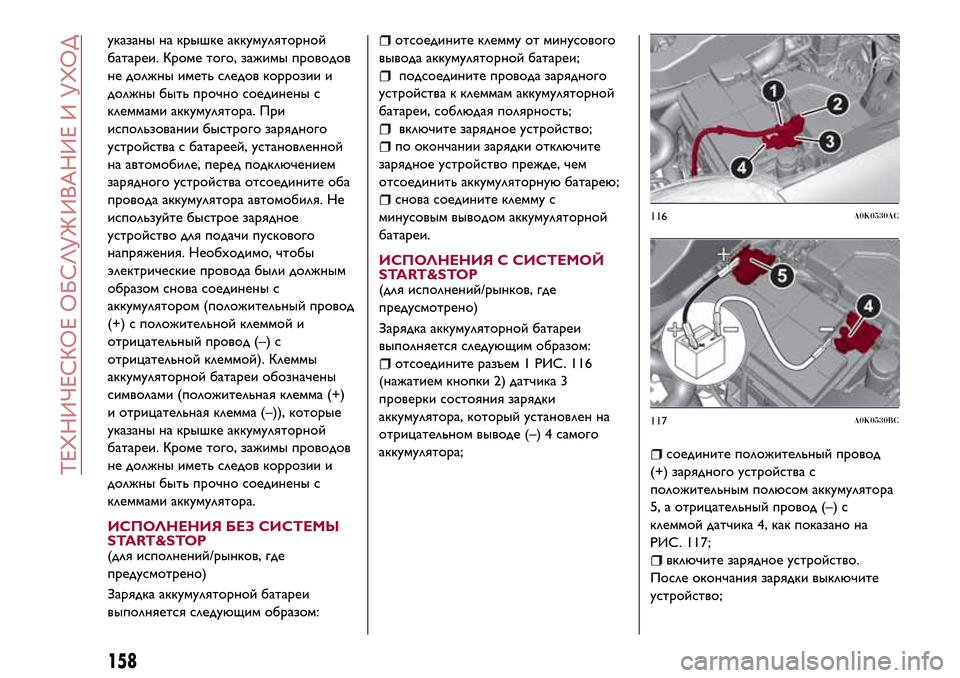

указаны на крышке аккумуляторной
батареи. Кроме того, зажимы проводов
не должны иметь следов коррозии и
должны быть прочно соединены с
клеммами аккумулятора. При
использовании быстрого зарядного
устройства с батареей, установленной
на автомобиле, перед подключением
зарядного устройства отсоедините оба
провода аккумулятора автомобиля. Не
используйте быстрое зарядное
устройство для подачи пускового
напряжения. Необходимо, чтобы
электрические провода были должным
образом снова соединены с
аккумулятором (положительный провод
(+) с положительной клеммой и
отрицательный провод (–) с
отрицательной клеммой). Клеммы
аккумуляторной батареи обозначены
символами (положительная клемма (+)
и отрицательная клемма (–)), которые
указаны на крышке аккумуляторной
батареи. Кроме того, зажимы проводов
не должны иметь следов коррозии и
должны быть прочно соединены с
клеммами аккумулятора.
ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ
START&STOP
(для исполнений/рынков, где
предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините клемму от минусового
вывода аккумуляторной батареи;
подсоедините провода зарядного
устройства к клеммам аккумуляторной
батареи, соблюдая полярность;
включите зарядное устройство;
по окончании зарядки отключите
зарядное устройство прежде, чем
отсоединить аккумуляторную батарею;
снова соедините клемму с
минусовым выводом аккумуляторной
батареи.
ИСПОЛНЕНИЯ С СИСТЕМОЙ
START&STOP
(для исполнений/рынков, где
предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините разъем 1 РИС. 116
(нажатием кнопки 2) датчика 3
проверки состояния зарядки
аккумулятора, который установлен на
отрицательном выводе (–) 4 самого
аккумулятора;
соедините положительный провод
(+) зарядного устройства с
положительным полюсом аккумулятора
5, а отрицательный провод (–) с
клеммой датчика 4, как показано на
РИС. 117;
включите зарядное устройство.
После окончания зарядки выключите
устройство;
116A0K0530AC
117A0K0530BC
158
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

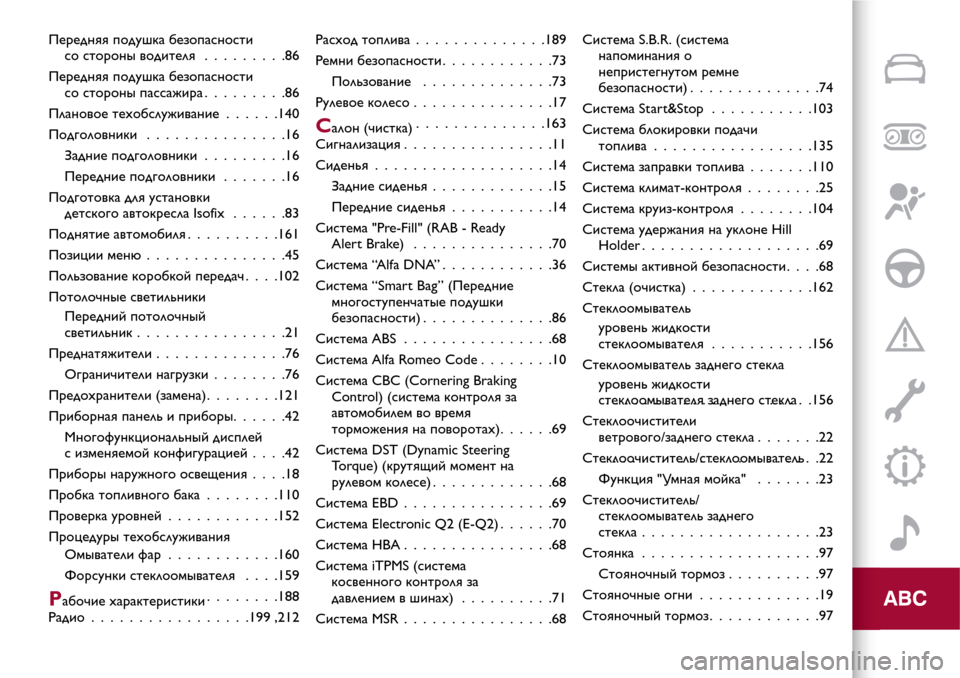

Передняя подушка безопасности
со стороны водителя.........86
Передняя подушка безопасности
со стороны пассажира.........86
Плановое техобслуживание......140
Подголовники...............16
Задние подголовники.........16
Передние подголовники.......16
Подготовка для установки
детского автокресла Isofix......83
Поднятие автомобиля..........161
Позиции меню...............45
Пользование коробкой передач. . . .102
Потолочные светильники
Передний потолочный
светильник................21
Преднатяжители..............76
Ограничители нагрузки........76
Предохранители (замена)........121
Приборная панель и приборы......42
Многофункциональный дисплей
с изменяемой конфигурацией....42
Приборы наружного освещения....18
Пробка топливного бака........110
Проверка уровней............152
Процедуры техобслуживания
Омыватели фар............160
Форсунки стеклоомывателя. . . .159
Рабочие характеристики........188
Радио.................199 ,212Расход топлива..............189
Ремни безопасности............73
Пользование..............73
Рулевое колесо...............17
Салон (чистка)..............163
Сигнализация................11
Сиденья...................14
Задние сиденья.............15
Передние сиденья...........14
Система "Pre-Fill" (RAB - Ready
Alert Brake)...............70
Система “Alfa DNA”............36
Система “Smart Bag” (Передние
многоступенчатые подушки
безопасности)..............86
Система ABS................68
Система Alfa Romeo Code........10
Система CBC (Cornering Braking
Control) (система контроля за
автомобилем во время
торможения на поворотах)......69
Система DST (Dynamic Steering
Torque) (крутящий момент на
рулевом колесе).............68
Система EBD................69
Система Electronic Q2 (E-Q2)......70
Система HBA................68
Система iTPMS (система
косвенного контроля за
давлением в шинах)..........71
Система MSR................68Система S.B.R. (система
напоминания о
непристегнутом ремне
безопасности)..............74
Система Start&Stop...........103
Система блокировки подачи
топлива.................135
Система заправки топлива.......110
Система климат-контроля........25
Система круиз-контроля........104
Система удержания на уклоне Hill
Holder...................69
Системы активной безопасности....68
Стекла (очистка).............162
Стеклоомыватель
уровень жидкости
стеклоомывателя...........156
Стеклоомыватель заднего стекла
уровень жидкости
стеклоомывателя заднего стекла......................156
Стеклоочистители
ветрового/заднего стекла.......22
Стеклоочиститель/стеклоомыватель.......................22
Функция "Умная мойка".......23
Стеклоочиститель/
стеклоомыватель заднего
стекла...................23
Стоянка...................97
Стояночный тормоз..........97
Стояночные огни.............19
Стояночный тормоз............97
