2017 Abarth Punto alarm

CLÉ MÉCANIQUE fig. 8
La partie métallique A de la clé est fixe.
La clé actionne :
❒le dispositif de démarrage ;
❒la serrure des portes ;
❒l’ouverture/fermeture du bouchon du réservoir de
carburant (pour les versions/marchés où cela est
prévu).ALARME
Le système d’alarme du véhicule est disponible auprès
de la Lineaccessori Abarth.
fig. 8F0U009Ab
9
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
001-028 PUNTO Abarth F 1ed 17-07-2012 11:05 Pagina 9

105
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U104Abfig. 104
PRÉ-ÉQUIPEMENT INSTALLATION
SYSTÈME DE NAVIGATION
PORTABLE
(pour les versions/marchés où cela est prévu)
Sur des véhicules équipés du système Blue&Me
™le pré-
équipement (sur demande) pour l’installation du système
de navigation portable Blue&Me
™TomTom®, est
disponible auprès de Lineaccessori Abarth.
Installer le système de navigation portable, en insérant
l’étrier de support prévu à cet effet dans le logement
illustré sur la fig. 104.
ACCESSOIRES ACHETÉS
PAR L’UTILISATEUR
Si, après l’achat de la voiture, on souhaite installer à bord
des accessoires électriques qui nécessitent une
alimentation électrique permanente (alarme, antivol
satellitaire, etc.) ou bien des accessoires qui pèsent en
tout cas sur le bilan électrique, s’adresser au Réseau
Après-vente Abarth qui, en plus de conseiller les
dispositifs les plus appropriés appartenant à la
Lineaccessori Abarth, vérifiera si le circuit électrique de
la voiture est en mesure de soutenir la charge requise ou
si, par contre, il faut l’intégrer avec une batterie plus
puissante.
Faire attention lors du montage de
becquets supplémentaires, de roues en
alliage et d’enjoliveurs qui ne sont pas de série :
ils pourraient réduire la ventilation des freins et
leur efficacité en conditions de freinages violents
et répétés, ou bien lors de longues descentes.
S’assurer que rien ne vient entraver (surtapis, etc.)
la course des pédales.
ATTENTION
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 105

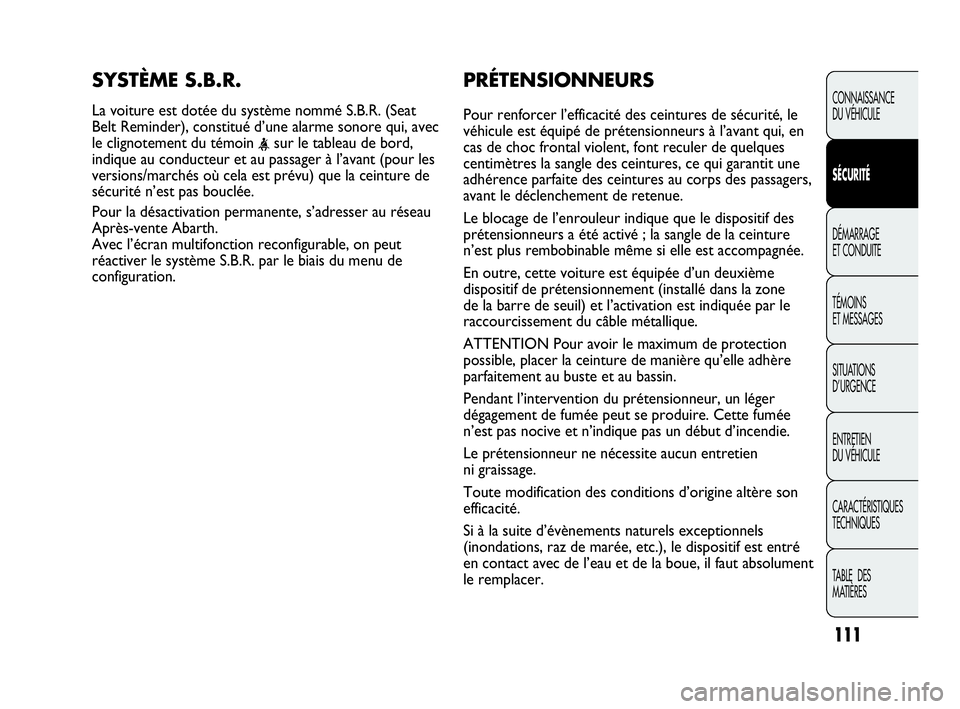

PRÉTENSIONNEURS
Pour renforcer l’efficacité des ceintures de sécurité, le
véhicule est équipé de prétensionneurs à l’avant qui, en
cas de choc frontal violent, font reculer de quelques
centimètres la sangle des ceintures, ce qui garantit une
adhérence parfaite des ceintures au corps des passagers,
avant le déclenchement de retenue.
Le blocage de l’enrouleur indique que le dispositif des
prétensionneurs a été activé ; la sangle de la ceinture
n’est plus rembobinable même si elle est accompagnée.
En outre, cette voiture est équipée d’un deuxième
dispositif de prétensionnement (installé dans la zone
de la barre de seuil) et l’activation est indiquée par le
raccourcissement du câble métallique.
ATTENTION Pour avoir le maximum de protection
possible, placer la ceinture de manière qu’elle adhère
parfaitement au buste et au bassin.
Pendant l’intervention du prétensionneur, un léger
dégagement de fumée peut se produire. Cette fumée
n’est pas nocive et n’indique pas un début d’incendie.
Le prétensionneur ne nécessite aucun entretien
ni graissage.
Toute modification des conditions d’origine altère son
efficacité.
Si à la suite d’évènements naturels exceptionnels
(inondations, raz de maré
e, etc.), le dispositif est entré
en contact avec de l’eau et de la boue, il faut absolument
le remplacer.
SYSTÈME S.B.R.
La voiture est dotée du système nommé S.B.R. (Seat
Belt Reminder), constitué d’une alarme sonore qui, avec
le clignotement du témoin
indique au conducteur et au passager à l’avant (pour les
versions/marchés où cela est prévu) que la ceinture de
sécurité n’est pas bouclée.
Pour la désactivation permanente, s’adresser au réseau
Après-vente Abarth.
Avec l’écran multifonction reconfigurable, on peut
réactiver le système S.B.R. par le biais du menu de
configuration.
111
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
109-130 PUNTO Abarth F 1ed 17-07-2012 11:17 Pagina 111

140
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
❒saupoudrer de talc les balais en caoutchouc des
essuie-glace avant et arrière et les maintenir écartés
des pare-brise ;
❒ouvrir légèrement les vitres ;
❒couvrir la voiture avec une bâche en tissu ou en
plastique ajouré. Ne pas utiliser de bâches en
plastique compact qui empêcheraient l’évaporation
de l’humidité de la surface de la voiture ;
❒gonfler les pneus à une pression de +0,5 bar par
rapport à celle normalement prescrite et la
contrôler périodiquement ;
❒si la batterie n’est pas débranchée du système
électrique, vérifier l’état de charge tous les trente
jours et au cas où l’indicateur optique présente une
couleur foncée sans la zone verte centrale, la
recharger ;
❒ne pas vider le circuit de refroidissement du moteur.
ATTENTION Si la voiture est équipée d’un système
d’alarme, désactiver l’alarme avec la télécommande.
INACTIVITÉ PROLONGÉE
DU VÉHICULE
Si la voiture ne doit pas être utilisée pendant plus d’un
mois, suivre scrupuleusement les instructions suivantes :
❒garer la voiture dans un local couvert, sec et si
possible aéré ;
❒engager une vitesse ;
❒veiller à ce que le frein à main ne soit pas tiré ;
❒débrancher la cosse négative de la batterie et
contrôler l’état de charge de cette dernière.
Lorsque le véhicule est au garage, effectuer ce
contrôle tous les trois mois. Recharger si
l’indicateur optique est de couleur sombre sans la
zone verte centrale ;
❒nettoyer et protéger les parties peintes avec de la
cire de protection ;
❒nettoyer et protéger les parties en métal brillantes
en utilisant les produits spéciaux que l’on trouve
dans le commerce ;
131-140 PUNTO Abarth F 1ed 17-07-2012 11:23 Pagina 140

148
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
AVARIE SYSTÈME DE PROTECTION
DU VÉHICULE – FIAT CODE
(jaune ambre)
(pour les versions/marchés où cela est prévu)
L’affichage du symbole sur l’écran (conjointement
à l’affichage du message dédié) indique une anomalie du
système Fiat Code ou, le cas échéant, du système
d’alarme : dans ce cas, s’adresser dès que possible au
Réseau Après-vente Abarth.
Y
USURE PLAQUETTES FREIN
(jaune ambre)
Le symbole s’affiche sur l’écran quand les
plaquettes de freins avant sont usées. Dans ce cas, les
remplacer dès que possible.
Le message dédié apparaît sur l’écran.
d
ANOMALIE DES FEUX EXTÉRIEURS
(jaune ambre)
(pour versions/marchés où cela est prévu)
Le symbole s’affiche sur l’écran lorsqu’une
anomalie est décelée sur l’un des feux suivants :
– feux de position
– feux de stop (d’arrêt)
– feux antibrouillard arrière
– feux de direction
– feux de plaque
– feux diurnes (D.R.L.)
Le message dédié apparaît sur l’écran.
L’anomalie qui se réfère à ces ampoules peut être due
à la brûlure d’une ou de plusieurs ampoules, la brûlure
du fusible de protection correspondant ou bien
l’interruption du branchement électrique.
W
SYSTÈME DE COUPURE DU
CARBURANT (jaune ambre)
Le symbole s’affiche sur l’écran quand
le système de coupure de carburant s’est produit.
Le message dédié apparaît sur l’écran.
Pour procéder à la restauration du système, voir
« Système de coupure du carburant » dans le chapitre
« Connaissance de la voiture ».
sMODE SPORT
Le symbole s’affiche sur l’écran quand le mode
de conduite « Sport » est activé et reste éteint
quand le mode « Normal » est activé (voir « Système de
contrôle dynamique de la voiture Manettino Abarth
dans le chapitre « Connaissance de la voiture »).
S
141-150 PUNTO Abarth F 1ed 17-07-2012 11:24 Pagina 148

174
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABLEAU RÉCAPITULATIF DES FUSIBLES
Centrale sur la planche de bord fig. 157
CONSOMMATEURS FUSIBLE AMPÈRE
Feu de croisement droit
Feu de croisement gauche, correcteur d’assiette des phares
Alimentation INT/A pour bobines relais sur centrale des fusibles du moteur
et bobines relais sur centrale d’ordinateur de bord
Feu du plafonnier, feu du coffre à bagages, éclairage de la boîte à gants
Alimentation + batterie pour prise de diagnostic EOBD, centrale
du climatiseur automatique, sirènes d’alarme, autoradio, centrale Blue&Me™
Alimentation INT pour le combiné de bord, interrupteur sur pédale de frein
(contact N.O.) feu du troisième stop
Moteurs électriques verrouillage/déverrouillage des portes, moteurs électriques
activation dead lock, moteur électrique de déverrouillage du hayon
Pompe électrique lave-glace de pare-brise/de lunette AR
Moteur lève-glace sur porte avant côté conducteur
Moteur lève-glace sur porte avant côté passager
Alimentation INT pour éclairage platines des commandes, centrale de mesure
de pression des pneus TPMS, orientation des rétroviseurs électriques extérieurs,
centrale du toit électrique, prise info télématique my-port, rétroviseur intérieur
électrochromique
Combiné de bord
Alimentation INT pour l’interrupteur sur la pédale de frein (contact NC),
interrupteur sur la pédale d’embrayage, groupe de chauffage intérieur, centrale
Blue&Me™, système de pré-équipement autoradio, centrale voltage stabilizer,
feu de recul sur pare-chocs, capteur sur servofrein, bobines de relais sur
centrale de fusibles moteur
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 174

176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Centrale du coffre à bagages fig. 161
CONSOMMATEURS FUSIBLE AMPÈRE
Système ouverture électrique du toit ouvrant
Centrale de gestion du système d’alarme
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Disponible
Prise de courant dans le coffre à bagages
Centrale de surveillance pression des pneus TPMS
Disponible
Disponible
Disponible
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 176

195
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ATTENTION La batterie maintenue pendant longtemps
à un état de charge inférieur à 50 % subit des dommages
à cause de sulfatation, ce qui réduit sa capacité et son
aptitude au démarrage.
Elle est aussi plus exposée au risque de gel (qui peut se
produire même à -10 °C). En cas d’arrêt prolongé, voir
le paragraphe « Inactivité prolongée de la voiture »,
chapitre « Démarrage et conduite ».
Si, après l’achat de la voiture, on envisage de monter des
accessoires électriques nécessitant une alimentation
électrique permanente (alarme, etc.) ou bien des
accessoires qui pèsent sur le bilan électrique, s’adresser
au Réseau Après-vente Abarth, dont le personnel
qualifié pourra conseiller les dispositifs les plus
appropriés appartenant à la Lineaccessori Abarth, en
évaluera l’absorption électrique totale et vérifiera si le
circuit électrique de la voiture est en mesure de
soutenir la charge demandée ou si, au contraire, il faut
l’intégrer avec une batterie plus puissante.
En effet, étant donné que certains dispositifs continuent
à absorber de l’énergie électrique même si le moteur
est coupé, ils déchargent peu à peu la batterie.ROUES ET PNEUS
Contrôler toutes les deux semaines environ et avant de
longs voyages la pression de chacun des pneus, y compris
la roue de secours : ces contrôles doivent être exécutés
avec les pneus reposés et froids.
Utilisant la voiture, il est normal que la pression augmente
; pour la valeur correcte de la pression de gonflage du
pneu voir le paragraphe « Roues » au chapitre
« Caractéristiques Techniques ».
Une pression non conforme provoque une consommation
anormale des pneus fig. 171 :
A pression normale : chape uniformément usée.
B pression insuffisante : chape particulièrement usée sur
les bords.
C pression excessive : chape particulièrement usée au
centre.
Les pneus doivent être remplacés lorsque l’épaisseur de la
chape est réduite à 1,6 mm. Dans tous les cas, se
conformer aux normes en vigueur dans le pays où l’on
roule.
AVERTISSEMENTS
❒ Éviter, autant que possible, les freinages trop brusques,
les dérapages au démarrage, ainsi que les chocs violents
contre les trottoirs, les ornières et autre type
d’obstacles. Rouler longuement sur une chaussée
défoncée peut endommager les pneus ;
183-204 PUNTO Abarth F 1ed 17-07-2012 11:28 Pagina 195
