2017 Abarth 500 airbag

PRÍSTROJOVÁ DOSKA
1. Otvory na prívod vzduchu s možnosťou nasmerovania 2. Pevné otvory na prívod vzduchu 3. Ľavá páka: smerovky, obrysové svetlá, stretávacie
svetlá, diaľkové svetlá, funkcia Lane change 4. Manometer turbo, displej „SPORT” 5. Prístrojový panel 6. Pravá páka: stierače/ostrekovač
čelného/zadného okna 7. Multimediálny systémUconnect™8. Režim „SPORT”, núdzové svetlá, predné/zadné hmlové svetlá 9. Čelný airbag na
strane spolujazdca 10. Odkladacia skrinka 11. Ovládače klimatizácie 12. Ovládanie okien 13. Odkladací priestor 14. Prevodovka 15. Čelný airbag na
strane vodiča 16. Ovládače multimediálneho systémuUconnect™na volante
1AB0A0363C
10
ZOZNÁMENIE SA S VOZIDLOM

OBOZNÁMENIE SA S PRÍSTROJOVÝM
PANELOM
Táto časť príručky poskytuje všetky
informácie, ktoré sú užitočné na
oboznámenie sa, interpretáciu
a správne používanie prístrojového
panela.PRÍSTROJOVÝ PANEL A PALUBNÉ
PRÍSTROJE .................................... 39
POLOŽKY MENU ............................ 41
TRIP COMPUTER ........................... 43
KONTROLKY A HLÁSENIA ............. 45
-NEZAPNUTÉ BEZPEČNOSTNÉ
PÁSY .................................................. 45
-PORUCHA EBD ................................. 45
-PORUCHA AIRBAGOV ...................... 46
-NEDOSTATOČNÉ MNOŽSTVO
BRZDOVEJ KVAPALINY/ZATIAHNUTÁ
RUČNÁ BRZDA ................................... 46
-PORUCHA ELEKTRICKÉHO
POSILŇOVAČA RIADENIA
„DUALDRIVE" ...................................... 47
-OPOTREBOVANÉ BRZDOVÉ
OBLOŽENIE ........................................ 47
-SYSTÉM ESC .................................... 48
-PORUCHA SYSTÉMU
EOBD/VSTREKOVANIA ....................... 48
-ZADNÉ HMLOVÉ SVETLO ................. 49
-PORUCHA ABS ................................. 49
-SYSTÉM iTPMS ................................. 49
-OBRYSOVÉ A STRETÁVACIE
SVETLÁ/FOLLOW ME HOME .............. 50
-HMLOVÉ SVETLÁ .............................. 50
- ĽAVÉ SMEROVÉ SVETLO ................. 50
-PRAVÉ SMEROVÉ SVETLO ............... 50
-DIAĽKOVÉ SVETLÁ ............................ 50
-DVERE/KAPOTA MOTORA/DVERE
BATOŽINOVÉHO PRIESTORU
OTVORENÉ ......................................... 51
- NEDOSTATOČNÉ NABITIE
AKUMULÁTORA .................................. 51-NEDOSTATOČNÝ TLAK
MOTOROVÉHO
OLEJA/OPOTREBENIE
MOTOROVÉHO OLEJA ....................... 51
-ZVÝŠENÁ TEPLOTA CHLADIACEJ
KVAPALINY MOTORA ......................... 52
- PORUCHA ROBOTIZOVANEJ
SEKVENČNEJ PREVODOVKY............. 52
-PREKROČENÝ RÝCHLOSTNÝ LIMIT . 52
- MOŽNÝ VÝSKYT POĽADOVICE NA
CESTE ................................................ 53
-PORUCHA PARKOVACÍCH
SENZOROV......................................... 53
-SERVISNÝ INTERVAL (PLÁNOVANÁ
ÚDRŽBA) UPLYNUL ............................ 53
-SYSTÉM ASR .................................... 53
-PORUCHA HILL HOLDER .................. 53
-SYSTÉM BLOKOVANIA PALIVA ......... 53
-PORUCHA SYSTÉMU BLOKOVANIA
PALIVA ................................................ 54
-PORUCHA VONKAJŠÍCH SVETIEL .... 54
-PORUCHA BRZDOVÝCH SVETIEL .... 54
-PORUCHA SYSTÉMU FIAT CODE ..... 54
- REZERVA PALIVA - OBMEDZENÝ
DOJAZD .............................................. 55
-SIGNALIZÁCIA PORUCHY
SENZORU TLAKU MOTOROVÉHO
OLEJA ................................................. 55
-VÝMENA OLEJA ................................ 55
-STLAČENIE PEDÁLU SPOJKY NA
NAŠTARTOVANIE ................................ 55
-PORUCHA SENZORA HLADINY
PALIVA ................................................ 55
-KOREKTOR SKLONU
SVETLOMETOV .................................. 55
39

–Na pohyb po obrazovke a po
príslušných možnostiach smerom
nadol alebo na zmenšenie zobrazenej
hodnoty.
PoznámkaTlačidlá+a–aktivujú rôzne
funkcie podľa nasledovných situácií:
v menu umožňujú posúvanie
smerom nahor a nadol;
počas nastavení umožňujú zvýšenie
alebo zníženie hodnoty.
Menu sa skladá z nasledujúcich funkcií:
OSVETLENIE: regulácia osvetlenia
palubnej dosky a prístrojovej dosky
PÍPNUITE PRI LIMITE RÝCHLOSTI:
nastavenie rýchlostného limitu vozidla
(km/h alebo mph), po prekročení
ktorého zaznie signál pre vodiča.
AKTIVÁCIA/DÁTA TRIP B: Aktivácia
(„On“) alebo vypnutie („Off“) zobrazenia
Trip B (čiastočný úsek)
NASTAVENIE HODÍN: nastavenie
hodín na displeji
NASTAVENIE DÁTUMU: nastavenie
dátumu na displeji
AUTOCLOSE: Aktivácia a vypnutie
automatického blokovania dverí pri
prekročení rýchlosti 20 km/h.
MERNÁ JEDNOTKA: voľba mernej
jednotky pre vzdialenosť a spotrebu
JAZYK: nastavenie jazyka na displeji
HLASITOSŤ UPOZORNENÍ:
nastavenie (8 úrovní) hlasitosti
zvukových signalizácií (bzučiak), ktoré
sprevádzajú zobrazenia poruchy/
upozornenia
PÍPANIE BEZPEČNOSTNÝCH
PÁSOV: opätovná aktivácia bzučiaka
pre signalizáciu S.B.R. (dá sa zobraziť
iba v prípade systému S.B.R.
vypnutého v servisnej sieti Abarth)
SERVICE: zobrazenie indikácií
spojených s termínmi vykonávania
povinných prehliadok a údržby
AIR BAG/AIR BAG SPOLUJAZDCA:
aktivácia/vypnutia airbagu spolujazdca
DENNÉ SVETLÁ: zapnutie/vypnutie
denných svetiel
RESET ITPMS: reset systému
iTPMS („automatická detekcia”
systému, pozrite odsek „Systém
iTPMS)
POZRI RÁDIO (kde je k dispozícii):
aktivácia/vypnutie opakovania
niektorých informácií rádia na
prístrojovej doske, ktoré sa zobrazujú
na displeji systémuUconnect™.
POZRI TELEFÓN (kde je k
dispozícii): aktivácia/vypnutie
opakovania niektorých informácií o
telefóne na prístrojovej doske, ktoré sa
zobrazujú na displeji systému
Uconnect™.
POZRI NAVIGÁCIU (kde je k
dispozícii): aktivácia/vypnutie
opakovania niektorých informácií o
navigácii na prístrojovej doske, ktoré sa
zobrazujú na displeji systému
Uconnect™.
VÝSTUP Z MENU
43

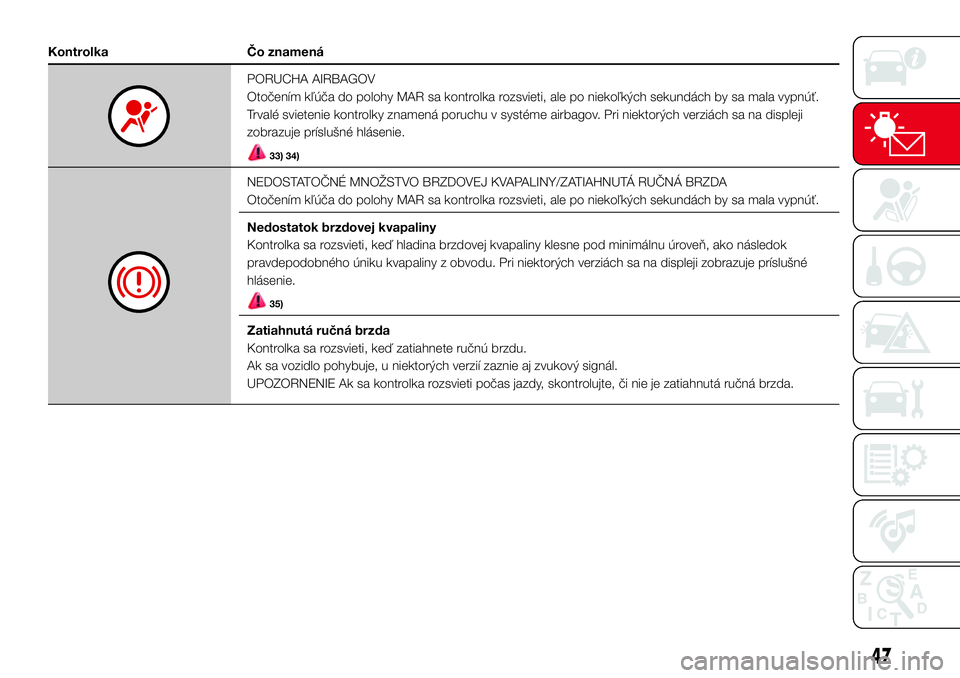

Kontrolka Čo znamená
PORUCHA AIRBAGOV
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po niekoľkých sekundách by sa mala vypnúť.
Trvalé svietenie kontrolky znamená poruchu v systéme airbagov. Pri niektorých verziách sa na displeji
zobrazuje príslušné hlásenie.
33) 34)
NEDOSTATOČNÉ MNOŽSTVO BRZDOVEJ KVAPALINY/ZATIAHNUTÁ RUČNÁ BRZDA
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale po niekoľkých sekundách by sa mala vypnúť.
Nedostatok brzdovej kvapaliny
Kontrolka sa rozsvieti, keď hladina brzdovej kvapaliny klesne pod minimálnu úroveň, ako následok
pravdepodobného úniku kvapaliny z obvodu. Pri niektorých verziách sa na displeji zobrazuje príslušné
hlásenie.
35)
Zatiahnutá ručná brzda
Kontrolka sa rozsvieti, keď zatiahnete ručnú brzdu.
Ak sa vozidlo pohybuje, u niektorých verzií zaznie aj zvukový signál.
UPOZORNENIE Ak sa kontrolka rozsvieti počas jazdy, skontrolujte, či nie je zatiahnutá ručná brzda.
47

POZOR!
33)Ak sa kontrolkapo otočení kľúča do polohy MAR nerozsvieti alebo zostane svietiť počas jazdy, je možné, že sa vyskytla chyba v
systéme pripútania; v takom prípade by sa airbagy alebo napínače bezpečnostných pásov v prípade nehody nemuseli aktivovať alebo, v
omnoho menšom počte prípadov, by sa mohli aktivovať nesprávne. Pred pokračovaním v jazde sa obráťte sa na Autorizovaný servis Abarth
kvôli okamžitej kontrole systému.
34)Poruchu kontrolky
signalizuje rozsvietenie symboluna displeji. V takom prípade nemusí kontrolkasignalizovať prípadné
poruchy systémov pripútania. Pred pokračovaním v jazde sa obráťte na servisnú sieť Abarth kvôli okamžitej kontrole systému.
35)Ak sa kontrolka
rozsvieti počas jazdy (u niektorých verzií spolu so zobrazením hlásenia na displeji), okamžite zastavte a obráťte sa na
servisnú sieť Abarth.
36)Ak sa kontrolka
rozsvieti počas jazdy (na niektorých verziách spolu so zobrazením príslušného hlásenia na displeji), ihneď vypnite
motor a kontaktuje servisnú sieť Abarth.
37)V závislosti od verzie, pokiaľ kontrolka bliká alebo symbol neprerušovane svieti, znamená to, že v zariadení sa vyskytla chyba. V takom
prípade sa obráťte na servisnú sieť Abarth a nechajte zariadenie skontrolovať.
38)Ak sa pootočením štartovacieho kľúča do polohy MAR kontrolka
nerozsvieti alebo sa rozsvieti počas jazdy nastálo alebo blikaním (u
niektorých verzií zároveň so správou zobrazenou na displeji), obráťte sa čo najskôr na servisnú sieť Abarth. Fungovanie kontrolkymôžu
overiť prostredníctvom príslušného zariadenia policajti, ktorí kontrolujú premávku. Riaďte sa predpismi platnými v krajine, v ktorej jazdíte.
POZOR!
13)V prípade poruchy prevodovky sa obráťte čo najskôr na servisnú sieť Abarth za účelom kontroly zariadenia.
57

BEZPEČNOSŤ
Táto kapitola je veľmi dôležitá: sú tu
opísané bezpečnostné systémy dodané
s vozidlom a pokyny o ich správnom
používaní.SYSTÉMY AKTÍVNEJ
BEZPEČNOSTI ............................... 58
SYSTÉM ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 62
SYSTÉMY NA OCHRANU
CESTUJÚCICH ............................... 64
BEZPEČNOSTNÉ PÁSY .................. 64
SYSTÉM S.B.R. (SEAT BELT
REMINDER) .................................... 65
NAPÍNAČE BEZPEČNOSTNÝCH
PÁSOV ............................................ 65
OCHRANNÉ SYSTÉMY DETÍ .......... 68
DOPLNKOVÝ SYSTÉM OCHRANY
(SRS) – AIRBAG .............................. 74
58
BEZPEČNOSŤ

SYSTÉMY NA
OCHRANU
CESTUJÚCICH
Jeden z najdôležitejších
bezpečnostných doplnkov vozidla
predstavujú nasledujúce systémy
ochrany:
bezpečnostné pásy;
systém SBR (Seat Belt Reminder);
opierka hlavy;
systémy na pripútanie detí;
Airbagy čelné a bočné (kde sú k
dispozícii).
Venujte maximálnu pozornosť
informáciám na nasledujúcich stranách.
Je veľmi dôležité používať ochranné
systémy správnym spôsobom, aby sa
zaručila maximálna bezpečnosť vodiča
a cestujúcich.
Opis regulácie opierok hlavy nájdete v
odseku „Opierky hlavy" v kapitole
„Oboznámenie sa s vozidlom”.
BEZPEČNOSTNÉ
PÁSY
POUŽITIE
BEZPEČNOSTNÝCH
PÁSOV
Všetky sedadlá vozidla sú vybavené
bezpečnostnými pásmi s troma bodmi
ukotvenia a navíjacím zariadením.
Vodič je povinný dodržiavať (a
požadovať dodržiavanie od všetkých
osôb vo vozidle) všetky miestne právne
nariadenia, ktoré sa týkajú povinnosti
používania a spôsobu použitia
bezpečnostných pásov.
Skôr ako sa vydáte na cestu, vždy si
zapnite bezpečnostné pásy.
Pri zapínaní bezpečnostného pásu
držte hrudník vzpriamený a opretý o
operadlo.
Pás zapnete uchytením spojovacieho
jazýčka 1 obr. 52 a jeho vsunutím
do spony 2 obr. 52, až pokým
nezačujete cvaknutie blokovania.
Ak by sa počas vyťahovania pás
zablokoval, nechajte ho trochu sa
navinúť a znovu ho vyťahujte bez
prudkých pohybov.
Pri odopnutí pásov stlačte tlačidlo 3
obr. 52.
Pás počas navíjania veďte rukou, aby
ste zabránili jeho skrúteniu.Mechanizmus navíjača zasiahne
zablokovaním pásu pri prudkom
zabrzdení alebo pri prudkom spomalení
vozidla pri zrážke. Táto vlastnosť za
normálnych podmienok umožňuje voľný
posun pásu, aby sa pás mohol
dokonale prispôsobiť telu cestujúceho.
V prípade nehody sa pás zablokuje, čím
sa zníži riziko nárazu vo vozidle alebo
vyhodenia osoby z vozidla.
Pri zaparkovaní vozidla na ceste v
prudkom svahu sa navíjacie zariadenie
môže zablokovať; je to normálne.
Okrem toho, mechanizmus navíjača
zablokuje pás pri každom rýchlom
vytiahnutí alebo v prípade prudkého
brzdenia, nárazov a zatáčok pri vyššej
rýchlosti.
72) 73)
Zadné sedadlo je vybavené zotrvačnými
bezpečnostnými pásmi s troma bodmi
ukotvenia a navíjacím zariadením.
1
32
52AB0A0059C
65

VHODNOSŤ SEDADIEL SPOLUJAZDCOV NA POUŽITIE UNIVERZÁLNYCH
SEDAČIEK
Vozidlo spĺňa požiadavky Európskej smernice 2000/3/ES, ktorá reguluje možnosť namontovania detských sedačiek na rôzne
miesta vozidla podľa nasledujúcej tabuľky:
Skupina Hmotnostné triedyPredné sedadlo spolujazdca(*)Zadné sedadlá
Aktívny airbag Vypnutý airbag
Skupina 0 do 10 kgXUU
Skupina 0+ do 13 kgXUU
Skupina 1 9-18 kgXUU
Skupina 2 15-25 kgUUU
Skupina 3 22-36 kgUUU
(*) DÔLEŽITÉ: Nemontujte NIKDY sedačky otočené v protismere jazdy na predné sedadlo, keď je aktívny airbag. Pokiaľ by ste chceli montovať sedačku otočenú v
protismere jazdy na predné sedadlo, vypnite príslušný airbag (pozrite opis v odseku „Doplnkový ochranný systém (SRS) – Airbag”)
X= miesto na sedenie nevhodné pre deti tejto váhovej kategórie
U= vhodné pre systémy pripútania kategórie „Universale” podľa Európskeho Nariadenia CEE-R44 pre určené „Skupiny”.
71
