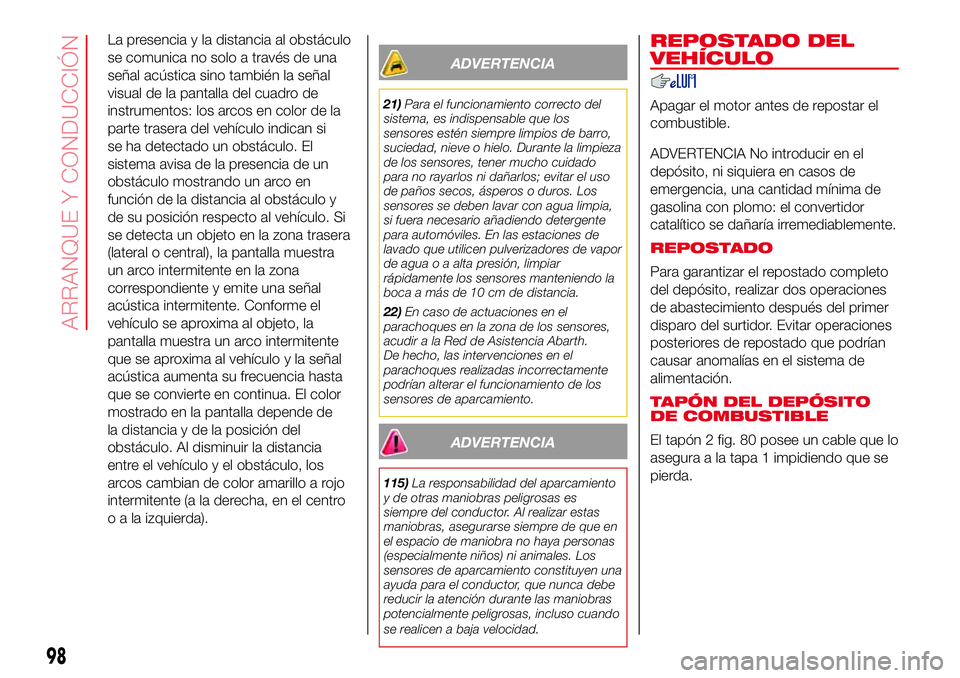

La presencia y la distancia al obstáculo
se comunica no solo a través de una
señal acústica sino también la señal
visual de la pantalla del cuadro de
instrumentos: los arcos en color de la
parte trasera del vehículo indican si
se ha detectado un obstáculo. El
sistema avisa de la presencia de un
obstáculo mostrando un arco en
función de la distancia al obstáculo y
de su posición respecto al vehículo. Si
se detecta un objeto en la zona trasera
(lateral o central), la pantalla muestra
un arco intermitente en la zona
correspondiente y emite una señal
acústica intermitente. Conforme el
vehículo se aproxima al objeto, la
pantalla muestra un arco intermitente
que se aproxima al vehículo y la señal
acústica aumenta su frecuencia hasta
que se convierte en continua. El color
mostrado en la pantalla depende de
la distancia y de la posición del
obstáculo. Al disminuir la distancia
entre el vehículo y el obstáculo, los
arcos cambian de color amarillo a rojo
intermitente (a la derecha, en el centro
o a la izquierda).
ADVERTENCIA
21)Para el funcionamiento correcto del
sistema, es indispensable que los
sensores estén siempre limpios de barro,
suciedad, nieve o hielo. Durante la limpieza
de los sensores, tener mucho cuidado
para no rayarlos ni dañarlos; evitar el uso
de paños secos, ásperos o duros. Los
sensores se deben lavar con agua limpia,
si fuera necesario añadiendo detergente
para automóviles. En las estaciones de
lavado que utilicen pulverizadores de vapor
de agua o a alta presión, limpiar
rápidamente los sensores manteniendo la
boca a más de 10 cm de distancia.
22)En caso de actuaciones en el
parachoques en la zona de los sensores,
acudir a la Red de Asistencia Abarth.
De hecho, las intervenciones en el
parachoques realizadas incorrectamente
podrían alterar el funcionamiento de los
sensores de aparcamiento.
ADVERTENCIA
115)La responsabilidad del aparcamiento
y de otras maniobras peligrosas es
siempre del conductor. Al realizar estas
maniobras, asegurarse siempre de que en
el espacio de maniobra no haya personas
(especialmente niños) ni animales. Los
sensores de aparcamiento constituyen una
ayuda para el conductor, que nunca debe
reducir la atención durante las maniobras
potencialmente peligrosas, incluso cuando
se realicen a baja velocidad.
REPOSTADO DEL
VEHÍCULO
Apagar el motor antes de repostar el
combustible.
ADVERTENCIA No introducir en el
depósito, ni siquiera en casos de
emergencia, una cantidad mínima de
gasolina con plomo: el convertidor
catalítico se dañaría irremediablemente.
REPOSTADO
Para garantizar el repostado completo
del depósito, realizar dos operaciones
de abastecimiento después del primer
disparo del surtidor. Evitar operaciones
posteriores de repostado que podrían
causar anomalías en el sistema de
alimentación.
TAPÓN DEL DEPÓSITO
DE COMBUSTIBLE
El tapón 2 fig. 80 posee un cable que lo
asegura a la tapa 1 impidiendo que se
pierda.
98
ARRANQUE Y CONDUCCIÓN

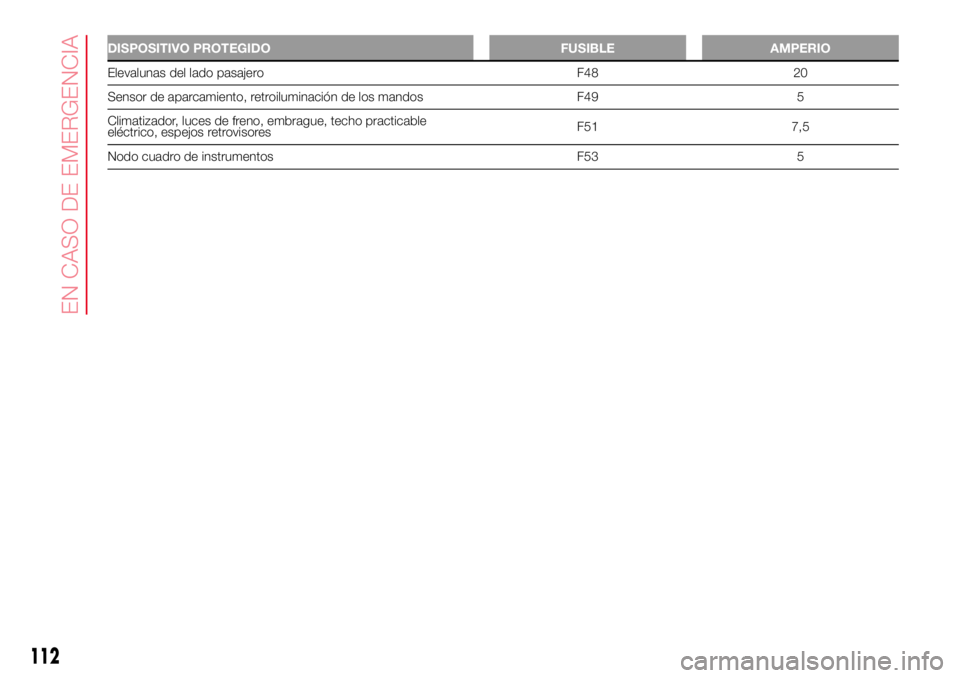

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Elevalunas del lado pasajero F48 20
Sensor de aparcamiento, retroiluminación de los mandos F49 5
Climatizador, luces de freno, embrague, techo practicable
eléctrico, espejos retrovisoresF51 7,5
Nodo cuadro de instrumentos F53 5
112
EN CASO DE EMERGENCIA

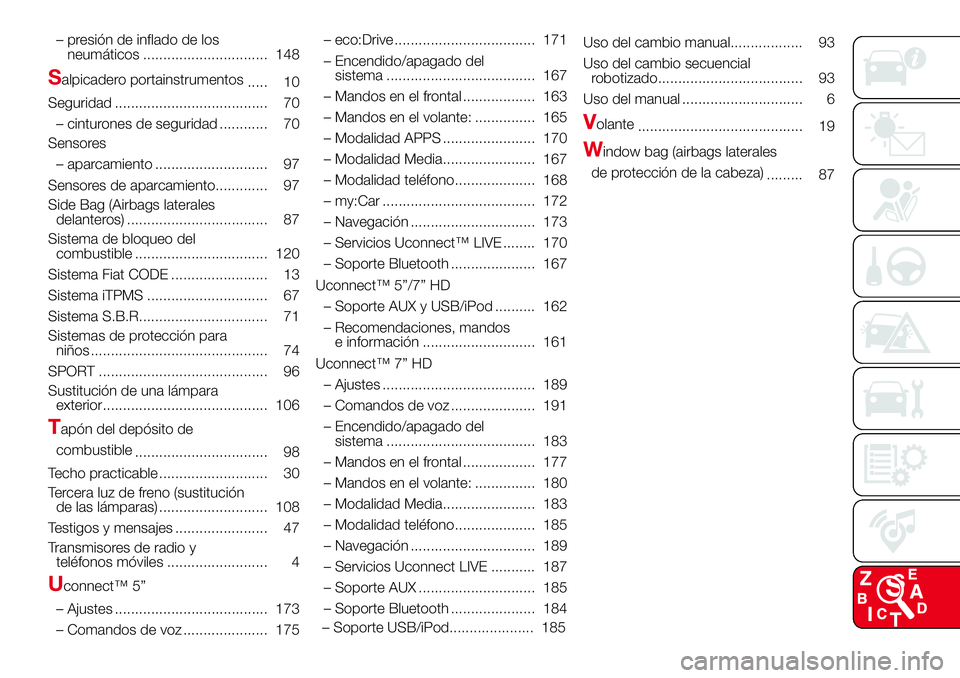

– presión de inflado de los
neumáticos ............................... 148
Salpicadero portainstrumentos
..... 10
Seguridad ...................................... 70
– cinturones de seguridad ............ 70
Sensores
– aparcamiento ............................ 97
Sensores de aparcamiento............. 97
Side Bag (Airbags laterales
delanteros) ................................... 87
Sistema de bloqueo del
combustible ................................. 120
Sistema Fiat CODE ........................ 13
Sistema iTPMS .............................. 67
Sistema S.B.R................................ 71
Sistemas de protección para
niños ............................................ 74
SPORT .......................................... 96
Sustitución de una lámpara
exterior......................................... 106
Tapón del depósito de
combustible
................................. 98
Techo practicable ........................... 30
Tercera luz de freno (sustitución
de las lámparas) ........................... 108
Testigos y mensajes ....................... 47
Transmisores de radio y
teléfonos móviles ......................... 4
Uconnect™ 5”
– Ajustes ...................................... 173
– Comandos de voz ..................... 175– eco:Drive ................................... 171
– Encendido/apagado del
sistema ..................................... 167
– Mandos en el frontal .................. 163
– Mandos en el volante: ............... 165
– Modalidad APPS ....................... 170
– Modalidad Media....................... 167
– Modalidad teléfono.................... 168
– my:Car ...................................... 172
– Navegación ............................... 173
– Servicios Uconnect™ LIVE ........ 170
– Soporte Bluetooth ..................... 167
Uconnect™ 5”/7” HD
– Soporte AUX y USB/iPod .......... 162
– Recomendaciones, mandos
e información ............................ 161
Uconnect™ 7” HD
– Ajustes ...................................... 189
– Comandos de voz ..................... 191
– Encendido/apagado del
sistema ..................................... 183
– Mandos en el frontal .................. 177
– Mandos en el volante: ............... 180
– Modalidad Media....................... 183
– Modalidad teléfono.................... 185
– Navegación ............................... 189
– Servicios Uconnect LIVE ........... 187
– Soporte AUX ............................. 185
– Soporte Bluetooth ..................... 184
– Soporte USB/iPod..................... 185Uso del cambio manual.................. 93
Uso del cambio secuencial
robotizado.................................... 93
Uso del manual .............................. 6
Volante
......................................... 19
Window bag (airbags laterales
de protección de la cabeza)
......... 87
