INSTRUMENTENPANEEL
1. Verstelbare luchtroosters 2. Vaste uitstroomopeningen 3. Linkerhendel: richtingaanwijzers, dimlicht, grootlicht, rijbaanwisselfunctie Lane Change
4. Turbodrukmeter, "SPORT"-aanduiding 5. Instrumentenpaneel 6. Rechterhendel: ruitensproeier/-wisser, achterruitsproeier/-wisser
7. MultimediasysteemUconnect™8. “SPORT”-modus, alarmknipperlichten, mistlampen/mistachterlichten 9. Frontairbag passagierszijde
10. Dashboardkastje 11. Knoppen klimaatregelsysteem 12. Elektrische ruitbediening 13. Opbergvak 14. Transmissie 15. Frontairbag
bestuurderszijde 16. StuurwielbedieningenUconnect™-systeem
1AB0A0363C
10
KENNISMAKING MET DE AUTO

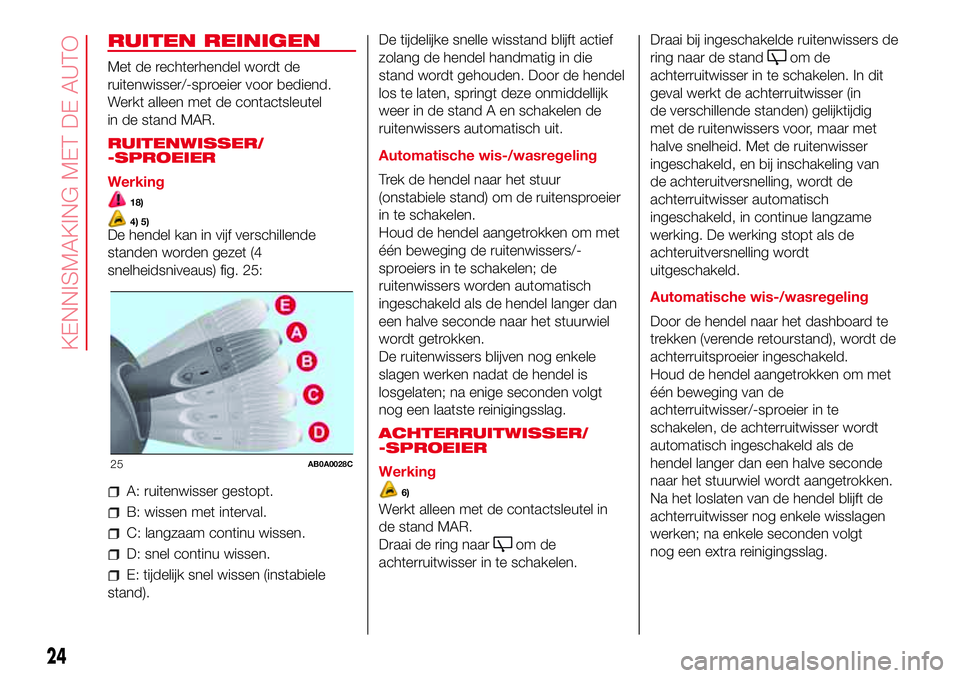

RUITEN REINIGEN
Met de rechterhendel wordt de
ruitenwisser/-sproeier voor bediend.
Werkt alleen met de contactsleutel
in de stand MAR.
RUITENWISSER/
-SPROEIER
Werking
18)
4) 5)De hendel kan in vijf verschillende
standen worden gezet (4
snelheidsniveaus) fig. 25:
A: ruitenwisser gestopt.
B: wissen met interval.
C: langzaam continu wissen.
D: snel continu wissen.
E: tijdelijk snel wissen (instabiele
stand).De tijdelijke snelle wisstand blijft actief
zolang de hendel handmatig in die
stand wordt gehouden. Door de hendel
los te laten, springt deze onmiddellijk
weer in de stand A en schakelen de
ruitenwissers automatisch uit.
Automatische wis-/wasregeling
Trek de hendel naar het stuur
(onstabiele stand) om de ruitensproeier
in te schakelen.
Houd de hendel aangetrokken om met
één beweging de ruitenwissers/-
sproeiers in te schakelen; de
ruitenwissers worden automatisch
ingeschakeld als de hendel langer dan
een halve seconde naar het stuurwiel
wordt getrokken.
De ruitenwissers blijven nog enkele
slagen werken nadat de hendel is
losgelaten; na enige seconden volgt
nog een laatste reinigingsslag.
ACHTERRUITWISSER/
-SPROEIER
Werking
6)
Werkt alleen met de contactsleutel in
de stand MAR.
Draai de ring naar
om de
achterruitwisser in te schakelen.Draai bij ingeschakelde ruitenwissers de
ring naar de stand
om de
achterruitwisser in te schakelen. In dit
geval werkt de achterruitwisser (in
de verschillende standen) gelijktijdig
met de ruitenwissers voor, maar met
halve snelheid. Met de ruitenwisser
ingeschakeld, en bij inschakeling van
de achteruitversnelling, wordt de
achterruitwisser automatisch
ingeschakeld, in continue langzame
werking. De werking stopt als de
achteruitversnelling wordt
uitgeschakeld.
Automatische wis-/wasregeling
Door de hendel naar het dashboard te
trekken (verende retourstand), wordt de
achterruitsproeier ingeschakeld.
Houd de hendel aangetrokken om met
één beweging van de
achterruitwisser/-sproeier in te
schakelen, de achterruitwisser wordt
automatisch ingeschakeld als de
hendel langer dan een halve seconde
naar het stuurwiel wordt aangetrokken.
Na het loslaten van de hendel blijft de
achterruitwisser nog enkele wisslagen
werken; na enkele seconden volgt
nog een extra reinigingsslag.
25AB0A0028C
24
KENNISMAKING MET DE AUTO
3)
De automatische klimaatregeling regelt
automatisch de temperatuur,
luchtstroom en -verdeling in het
interieur, evenals de recirculatiefunctie,
naargelang de door de gebruiker
ingestelde temperatuur. De gebruiker
kan deze instellingen wijzigen door
de klimaatregeling in de handmatige
stand (de led op de AUTO-knop 1 fig.
27 gaat uit).
1. AUTO-knop: voor het inschakelen
van de automatische klimaatregeling
2.
-knop: compressor van de
klimaatregeling aan of uit. De led op
de knop brandt wanneer de
compressor ingeschakeld is.
3. OFF-knop: voor het uitschakelen
van de klimaatregeling
4. Knop
: luchtrecirculatie aan of
uit Het wordt afgeraden de
luchtrecirculatie in te schakelen bij
lage buitentemperaturen, aangezien
de ruiten sneller kunnen beslaan.
5. Knoppen
:
temperatuurinstellingen. Druk op de
knop
om de temperatuur in het
interieur te verhogen en druk op
de knop
om die te verlagen.6. Knoppen
: voor het instellen
van de ventilatorsnelheid. Druk
op de knop
om de luchtstroom in
het interieur te verhogen en druk
op de knop
om die te verlagen.
7. Knop
: om de luchtstroom naar
de luchtroosters van de voorruit
en de voorste zijruiten te geleiden,
om deze te ontwasemen/ontdooien.
8. Knop
: om de luchtstroom naar
de luchtroosters in het midden
en aan de zijkant van het dashboard
te geleiden, om het lichaam en het
gelaat tijdens het warme seizoen
te verkoelen.
9. Knop
: om de luchtstroom naar
de luchtroosters in de beenruimten
voor te geleiden. Wegens de
natuurlijke neiging van warmte om
zich naar boven toe te verspreiden,
warmt dit type verdeling het interieur
zo snel mogelijk op, waardoor
onmiddellijk een behaaglijk gevoel
wordt verkregen.
10. Knop
: om de verwarmde
achterruit te ontwasemen/
ontdooien.11. Knop
: om de voorruit snel te
ontwasemen/ontdooien. De functie
blijft gedurende ongeveer 3 minuten
actief nadat de
koelmiddeltemperatuur de 50°C
heeft overschreden.
BELANGRIJK
3)Het systeem gebruikt een koelmiddel
dat compatibel is met de wetten die van
kracht zijn in de landen waar het voertuig
wordt verkocht, R134a van R1234yf.
Gebruik tijdens het laden alleen het gas dat
is aangeduid op het plaatje in de
motorruimte. Het gebruik van andere
koelmiddelen heeft invloed op de efficiency
en de conditie van het systeem. Het
smeermiddel dat voor de compressor
wordt gebruikt, is ook strict gekoppeld aan
het type koelgas; raadpleeg het Abarth
Servicepunt.
29
–Om de schermpagina en de opties
naar beneden te doorlopen of om de
weergegeven waarde te verlagen.
OpmerkingDe knoppen+en–
activeren verschillende functies
afhankelijk van de volgende situaties:
hiermee kan binnen het menu naar
beneden of naar boven door de opties
gebladerd worden;
zorgen tijdens instellingen voor het
verhogen en verlagen van de waarden.
Het menu biedt de volgende functies:
VERLICHTING: voor het verstellen
van de verlichting van het dashboard en
instrumentenpaneel
PIEP SNELHEID: voor het instellen
van de snelheidslimiet van het voertuig
(km/h of mph). De bestuurder wordt
gewaarschuwd als deze snelheid wordt
overschreden.
ACTIVERING TRIP B/GEGEVENS:
voor de inschakeling ("On") en
uitschakeling ("Off") van de Trip
B-weergave (gedeeltelijke tripteller).
STEL UUR IN: voor het instellen van
de klok op het display
STEL DATUM IN: voor het instellen
van de datum op het display
AUTOCLOSE: voor het inschakelen
of uitschakelen van de automatische
portiervergrendeling bij een snelheid
hoger dan 20 km/h
MEETEENHED: voor het instellen
van de meeteenheden voor afstand en
brandstofverbruik
TAAL: voor het instellen van de taal
op het display
GELUIDSSTERKTE
WAARSCHUWINGEN: voor het
instellen van het volume (8 niveaus) van
het geluidssignaal (zoemer) dat klinkt
als een storing/waarschuwing wordt
weergegeven
PIEP VEILIGHEIDSGORDELS: voor
de herinschakeling van de SBR-zoemer
(wordt alleen weergegeven als het
SBR-systeem is ingeschakeld door het
Abarth Dealernetwerk)
SERVICE: geeft de kilometerstand
weer waarbij geprogrammeerd
onderhoud moet worden verricht
AIRBAG/AIRBAG PASSAGIER: voor
het inschakelen/uitschakelen van de
passagiersairbag
DAGLICHTEN: voor het inschakelen/
uitschakelen van de dagrijlichten
ITPMS RESETTEN: voor het
resetten van het iTPMS-systeem
(”inleren”, zie de paragraaf “iTPMS-
systeem”)
ZIE RADIO (indien aanwezig): voor
het inschakelen/uitschakelen van het
dupliceren van bepaalde radio-
informatie weergegeven in de weergave
van hetUconnect™-systeem op het
display van het instrumentenpaneel.
ZIE TELEFOON (indien aanwezig):
voor het inschakelen/uitschakelen
van het dupliceren van bepaalde
telefoongesprekinformatie weergegeven
in de weergave van hetUconnect™-
systeem op het display van het
instrumentenpaneel.
ZIE NAVIGATIE (indien aanwezig):
voor het inschakelen/uitschakelen van
het dupliceren van bepaalde
navigatie-informatie weergegeven in de
weergave van hetUconnect™-
systeem op het display van het
instrumentenpaneel.
MENU AFSLUITEN
43
als beide aangedreven wielen
doorslippen, grijpt het ASR-systeem in
door het door de motor doorgegeven
vermogen te reduceren;
als slechts één aangedreven wiel
doorslipt, grijpt het ook automatisch in
door het doorslippende wiel af te
remmen.
Inwerkingtreding van het systeem
Dit wordt aangegeven door het
branden van het lampje
op het
instrumentenpaneel, om de bestuurder
te waarschuwen dat de stabiliteit en
de grip van de auto kritiek zijn.
Handmatige inschakeling/
uitschakeling
De ASR schakelt automatisch in
wanneer de motor wordt gestart.
Tijdens het rijden kan de ASR
uitgeschakeld en vervolgens weer
ingeschakeld worden door op knop 1
fig. 49 (TTC) te drukken. Wanneer
het systeem niet actief is, gaat de led
op deze knop branden en verschijnt er
bij sommige versies een melding op
het display. Als het ASR tijdens het
rijden wordt uitgeschakeld, dan wordt
het automatisch, de volgende keer
dat de auto gestart wordt, weer
ingeschakeld.Wanneer met sneeuwkettingen wordt
gereden, kan het handig zijn om het
ASR uit te schakelen: onder deze
omstandigheden levert het doorslippen
van de aandrijfwielen bij het wegrijden
immers meer trekkracht op.
56) 57) 58) 59) 60) 61)
PBA-SYSTEEM (Panic
Brake Assist)
Het PBA-systeem is ontworpen om het
remvermogen van het voertuig tijdens
noodremmen te verbeteren.
Het systeem detecteert het
noodremmen door de snelheid en de
kracht waarmee het rempedaal wordt
ingetrapt te controleren en past
vervolgens de optimale remdruk toe. Dit
kan de remweg verkorten en dus vormt
het PBA-systeem een aanvulling op
het ABS.
Er wordt maximale assistentie van het
PBA-systeem verkregen als het
rempedaal zeer snel wordt ingetrapt;
tevens moet het rempedaal continu,
dus niet intermitterend, ingetrapt
worden tijdens het remmen, om
voordelen van het systeem te
verkrijgen.
Verminder niet de druk op het
rempedaal zolang geremd moet
worden.Het PBA-systeem wordt uitgeschakeld
wanneer het rempedaal wordt
losgelaten.
62) 63) 64) 65)
TTC-SYSTEEM (Torque
Transfer Control)
Dit systeem is een onderdeel van het
ESC-systeem. Het verbetert de
overdracht van het motorkoppel op de
wielen waardoor een veiliger
weggedrag en gevoeligere besturing
kan worden verzekerd, in het bijzonder
bij bochtenwerk, waarbij onderstuur
in de kiem gesmoord wordt.
Systeem inschakelen
Het systeem wordt ingeschakeld door
het indrukken van de knop op het
dashboard 1 fig. 49. Bij inschakeling
gaat de led op de TTC knop branden.
1
1
49AB0A0226C
64
VEILIGHEID
Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes tegen de rijrichting in,
minstens tot ze 2 jaar oud zijn.
Indien een kinderzitje tegen de
rijrichting in op de achterbank is
gemonteerd, dan is het raadzaam om
het kinderzitje zo dicht mogelijk tegen
de voorstoel aan te monteren.
Als de passagiersairbag buiten
werking is gesteld, controleer dan of
het lampje
continu brandt om er
zeker van te zijn dat deze airbag
daadwerkelijk is uitgeschakeld.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht.
Bewaar deze aanwijzingen samen met
de overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan
de gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor
slechts één kind: vervoer nooit twee
kinderen in een zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen. Bovendien, en afhankelijk
van het type kinderzitje dat geïnstalleerd
is, moeten de isofix-verankeringen of
de veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
BELANGRIJK
78)ERNSTIG GEVAAR. Plaats NOOIT een
kinderzitje achterstevoren op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.79)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld
moet worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
“Frontairbags”).
80)Mocht het nodig zijn een kind
achterstevoren in een kinderzitje op de
passagiersstoel te vervoeren, moeten de
front- en zijairbags aan de passagierszijde
worden uitgeschakeld via het hoofdmenu
op het display. Uitschakeling moet worden
gecontroleerd via het
waarschuwingslampje
dat op het
centrale deel van het dashboard is gaan
branden. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
81)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit
of als het kind in een geschikt kinderzitje zit.
82)Er zijn kinderzitjes met ISOFIX-
bevestigingen beschikbaar, waarmee het
zitje veilig met de stoel verankerd kan
worden zonder de veiligheidsgordels van
de auto te gebruiken. Zie de paragraaf
"Een Isofix-kinderzitje monteren" voor
montage-instructies.
78
VEILIGHEID
83)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de
Fabrikant.
84)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Op die manier kan het geen
letsel bij de inzittenden veroorzaken, als er
plotseling moet worden geremd of in
geval van een ongeval.
85)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
86)Als een Universeel Isofix kinderzitje niet
aan alle drie verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.
87)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd
als de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.88)Zorg er altijd voor dat het borstgedeelte
van de veiligheidsgordel niet onder de
armen door of achter de rug van het kind
langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
89)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
90)Als het voertuig bij een ongeluk van een
zekere ernst betrokken is geweest, moeten
de ISOFIX verankeringen en het kinderzitje
vervangen worden.
91)Als het voertuig bij een ongeluk van een
zekere ernst betrokken is geweest, moeten
het kinderzitje en de veiligheidsgordel
waarmee deze vastzat, vervangen worden.AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) –
AIRBAGS
Het voertuig kan uitgerust zijn met:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
knie-airbag bestuurderszijde;
airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
zijairbags ter bescherming van het
hoofd van passagiers op de voorstoel
en op de achterbank (gordijnairbag).
FRONTAIRBAGS
92) 109)
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van
middelzware/zware frontale botsingen,
door de airbag tussen de inzittende
en het stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan
enz.), wijst dit niet op een storing van
het systeem.
79
In geval van een frontale botsing wordt
de airbag opgeblazen door een
elektronische regeleenheid.
Het kussen blaast onmiddellijk op
tussen de inzittende voorin en
het stuurwiel of het dashboard,
waardoor het lichaam van de inzittende
wordt opgevangen en de kans op
verwondingen wordt beperkt. Na het
opblazen loopt de airbag ook direct
weer leeg.
De frontairbags zijn geen vervanging
voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder
deze omstandigheden wordt de
inzittende minder door de airbag
beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:
frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
front van de auto zijn (bijv. spatbord
tegen de vangrail);
de auto schuift onder andere auto’s
of veiligheidsbarrières (bijvoorbeeld
onder vrachtwagens of vangrails).
Als de airbags onder de hierboven
beschreven omstandigheden niet
opgeblazen worden, dan bieden ze
geen aanvullende bescherming ten
opzichte van de veiligheidsgordels,
zodat hun activering geen zin heeft. In
deze gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
De frontairbags (bestuurder, passagier,
knieairbag voor bestuurder) zijn
ontworpen en afgesteld om inzittenden
voorin met omgelegde
veiligheidsgordels zo goed mogelijk te
beschermen.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder, tussen de onderste
bescherming van de stuurkolom en de
knieën van de bestuurder en tussen
het dashboard en de voorpassagier.
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen. De veiligheidsgordels
moeten dus altijd gedragen worden. Bij
een frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.Frontairbag bestuurderszijde
93)Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 64.
Frontairbag passagierszijde
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het dashboard is opgeborgen
fig. 65. Deze airbag heeft een groter
volume dan de bestuurdersairbag.
Frontairbag passagier en
kinderzitjes
94)Plaats NOOIT een kinderzitje tegen de
rijrichting in op de voorstoel met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen,
kan dit leiden tot dodelijk letsel van het
kind.
64AB0A0289C
80
VEILIGHEID
