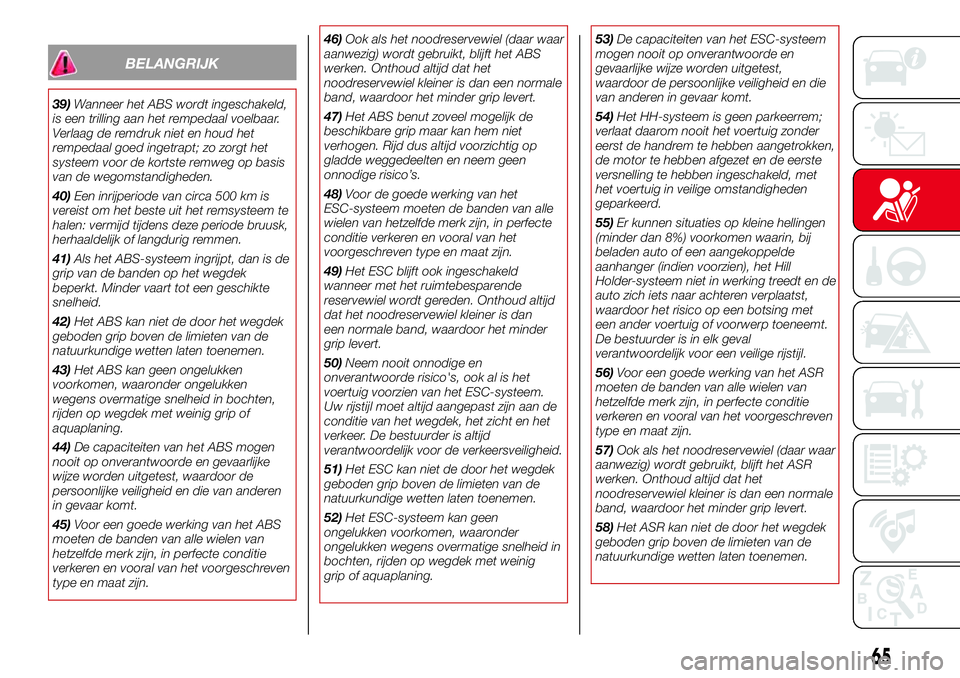

BELANGRIJK
39)Wanneer het ABS wordt ingeschakeld,
is een trilling aan het rempedaal voelbaar.
Verlaag de remdruk niet en houd het
rempedaal goed ingetrapt; zo zorgt het
systeem voor de kortste remweg op basis
van de wegomstandigheden.
40)Een inrijperiode van circa 500 km is
vereist om het beste uit het remsysteem te
halen: vermijd tijdens deze periode bruusk,
herhaaldelijk of langdurig remmen.
41)Als het ABS-systeem ingrijpt, dan is de
grip van de banden op het wegdek
beperkt. Minder vaart tot een geschikte
snelheid.
42)Het ABS kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
43)Het ABS kan geen ongelukken
voorkomen, waaronder ongelukken
wegens overmatige snelheid in bochten,
rijden op wegdek met weinig grip of
aquaplaning.
44)De capaciteiten van het ABS mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
45)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.46)Ook als het noodreservewiel (daar waar
aanwezig) wordt gebruikt, blijft het ABS
werken. Onthoud altijd dat het
noodreservewiel kleiner is dan een normale
band, waardoor het minder grip levert.
47)Het ABS benut zoveel mogelijk de
beschikbare grip maar kan hem niet
verhogen. Rijd dus altijd voorzichtig op
gladde weggedeelten en neem geen
onnodige risico’s.
48)Voor de goede werking van het
ESC-systeem moeten de banden van alle
wielen van hetzelfde merk zijn, in perfecte
conditie verkeren en vooral van het
voorgeschreven type en maat zijn.
49)Het ESC blijft ook ingeschakeld
wanneer met het ruimtebesparende
reservewiel wordt gereden. Onthoud altijd
dat het noodreservewiel kleiner is dan
een normale band, waardoor het minder
grip levert.
50)Neem nooit onnodige en
onverantwoorde risico's, ook al is het
voertuig voorzien van het ESC-systeem.
Uw rijstijl moet altijd aangepast zijn aan de
conditie van het wegdek, het zicht en het
verkeer. De bestuurder is altijd
verantwoordelijk voor de verkeersveiligheid.
51)Het ESC kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
52)Het ESC-systeem kan geen
ongelukken voorkomen, waaronder
ongelukken wegens overmatige snelheid in
bochten, rijden op wegdek met weinig
grip of aquaplaning.53)De capaciteiten van het ESC-systeem
mogen nooit op onverantwoorde en
gevaarlijke wijze worden uitgetest,
waardoor de persoonlijke veiligheid en die
van anderen in gevaar komt.
54)Het HH-systeem is geen parkeerrem;
verlaat daarom nooit het voertuig zonder
eerst de handrem te hebben aangetrokken,
de motor te hebben afgezet en de eerste
versnelling te hebben ingeschakeld, met
het voertuig in veilige omstandigheden
geparkeerd.
55)Er kunnen situaties op kleine hellingen
(minder dan 8%) voorkomen waarin, bij
beladen auto of een aangekoppelde
aanhanger (indien voorzien), het Hill
Holder-systeem niet in werking treedt en de
auto zich iets naar achteren verplaatst,
waardoor het risico op een botsing met
een ander voertuig of voorwerp toeneemt.
De bestuurder is in elk geval
verantwoordelijk voor een veilige rijstijl.
56)Voor een goede werking van het ASR
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
57)Ook als het noodreservewiel (daar waar
aanwezig) wordt gebruikt, blijft het ASR
werken. Onthoud altijd dat het
noodreservewiel kleiner is dan een normale
band, waardoor het minder grip levert.
58)Het ASR kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.
65

RESETPROCEDURE
Het iTPMS-systeem heeft een
"inleerfase" nodig (met een duur die
afhangt van de rijstijl en de
wegomstandigheden: bij optimale
omstandigheden wordt gereden op een
rechte weg met 80 km/h gedurende
minstens 20 minuten) die begint
wanneer de resetprocedure wordt
uitgevoerd.
De resetprocedure moet worden
uitgevoerd:
elke keer dat de bandenspanning
wordt gewijzigd;
wanneer ook maar één wiel
verwisseld wordt;
wanneer de banden worden
gedraaid of omgewisseld;
wanneer het ruimtebesparende
reservewiel wordt gemonteerd.
Pomp, voordat de RESET-procedure
wordt uitgevoerd, de banden tot de
juiste bandenspanning op, vermeld in
de bandenspanningstabel (zie de
paragraaf "Wielen" in het hoofdstuk
"Technische gegevens").
Als de RESET niet wordt uitgevoerd in
alle bovenstaande gevallen, kan het
waarschuwingslampje
verkeerde
aanduidingen over een of meer banden
geven.Om de procedure RESET uit te voeren,
bij stilstaand voertuig en de
contactsleutel op MAR gedraaid, het
instellingenmenu openen (zie
beschrijving onder paragraaf
“Menuopties” in dit hoofdstuk).
Na afronding van de resetprocedure
verschijnt op het display het bericht
"Reset opgeslagen" wat aangeeft dat
het inleren is gestart.
WERKINGSCONDITIES
66),67),68),69),70),71)
Het systeem is actief bij snelheden van
meer dan 15 km/h.
In enkele situaties, zoals sportief rijden,
bijzondere omstandigheden van het
wegdek (bijv. ijs, sneeuw, onverharde
wegen), kan de signalering vertraagd
worden of kan het spanningsverlies van
meer dan één band slechts gedeeltelijk
gedetecteerd worden.
Onder speciale omstandigheden (bijv.
voertuig asymmetrisch beladen aan één
kant, beschadigde of versleten band,
montage van het noodreservewiel,
gebruik van sneeuwkettingen, gebruik
van verschillende banden per as) kan
het systeem onjuiste indicaties geven of
tijdelijk uitgeschakeld zijn.Als het systeem tijdelijk uitgeschakeld
is, knippert het waarschuwingslampje
ongeveer 75 seconden en blijft
daarna vast branden; tegelijkertijd
wordt op het display een
waarschuwingsbericht weergegeven.
Deze aanduiding wordt ook
weergegeven na het afzetten en
opnieuw starten van de motor, als de
correcte bedrijfsomstandigheden niet
hersteld worden.
In het geval van abnormale signalen,
wordt het aanbevolen om de
RESET-procedure uit te voeren. Als de
signalen opnieuw verschijnen wanneer
de RESET-procedure al is begonnen,
controleer dan of het type banden
dat wordt gebruikt hetzelfde is op alle
vier de wielen en of de banden niet
beschadigd zijn; als het
ruimtebesparende wiel wordt gebruikt,
plaats dan zo snel mogelijk een band
met normale afmetingen in plaats
van het ruimtebesparende wiel, indien
mogelijk verwijder de sneeuwkettingen,
zorg ervoor dat de lading correct
verspreid is en herhaal de RESET-
procedure, en rijd op een schoon en
verhard wegdek. Als het probleem
aanhoudt, contact opnemen met het
Abarth Servicenetwerk.
67

BELANGRIJK
66)Als het systeem een spanningsafname
van een of meerdere banden aangeeft,
wordt geadviseerd om altijd de spanning
van alle vier de banden te controleren.
67)Het iTPMS ontslaat de bestuurder niet
van de verplichting om de bandenspanning
elke maand te controleren en mag niet
beschouwd worden als vervanging voor
het onderhoud of een veiligheidssysteem.
68)De bandenspanning moet bij koude
banden gecontroleerd worden. Als de
bandenspanning om welke reden dan ook
bij warme banden moet worden
gecontroleerd, dan mag de spanning niet
worden verlaagd, ook wanneer de
gemeten waarde hoger is dan de
voorgeschreven spanningswaarde.
Controleer de bandenspanning nadien
nogmaals bij koude banden.
69)Het iTPMS-systeem waarschuwt niet
bij een plotselinge afname van de
bandenspanning (bijvoorbeeld bij een
klapband). Breng in dergelijke gevallen het
voertuig tot stilstand en voorkom bruuske
stuurbewegingen.
70)Het systeem waarschuwt alleen dat de
bandenspanning laag is: het is niet in
staat om de banden op te pompen.
71)Een te lage bandenspanning verhoogt
het brandstofverbruik, verkort de
levensduur van het loopvlak en kan het
vermogen om de auto op veilige manier te
besturen beïnvloeden.
BESCHERMINGS-
SYSTEMEN
INZITTENDEN
Tot de belangrijkste
veiligheidsvoorzieningen van de auto
behoren de volgende
beschermingssystemen:
veiligheidsgordels;
SBR-systeem (Seat Belt Reminder);
hoofdsteunen;
kinderzitjes;
frontairbags en zijairbags (waar
aanwezig).
Lees de informatie vermeld op de
volgende pagina's uiterst aandachtig
door. Het is van fundamenteel belang
dat de beschermingssystemen op
de juiste manier gebruikt worden om
het maximaal mogelijke
veiligheidsniveau voor de bestuurder en
de passagiers te garanderen.
Zie voor de verstelling van de
hoofdsteunen paragraaf
"Hoofdsteunen" in het hoofdstuk
"Kennismaking met het voertuig".
VEILIGHEIDS-
GORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS
Alle stoelen van het voertuig zijn
uitgerust met veiligheidsgordels met
drie verankeringspunten en een
oprolautomaat.
De bestuurder moet zich aan alle
plaatselijke wettelijke voorschriften met
betrekking tot de verplichting en de
manier waarop de gordel wordt
gebruikt houden en moet er ook voor
zorgen dat andere inzittenden van
het voertuig deze voorschriften naleven.
Maak de veiligheidsgordels altijd vast
alvorens weg te rijden.
De veiligheidsgordel moet omgelegd
worden terwijl men goed rechtop, met
de rug tegen de rugleuning zit.
Om de gordels vast te maken, de gesp
1 fig. 52 vastpakken en deze in sluiting
2 fig. 52 steken, totdat die vastklikt.
Als tijdens het uittrekken de gordel blijft
blokkeren, laat hem dan een stukje
teruglopen en trek hem vervolgens
langzaam uit.
Druk op de knop 3 fig. 52 om de gordel
los te maken.
Begeleid de gordel tijdens het
teruglopen, zodat hij niet draait.
68
VEILIGHEID

DE MOTOR STARTEN
Trap het rempedaal in om de motor te
starten: het systeem schakelt de
vrijstand (N) automatisch in. Als de
startprocedure is voltooid, kunt u de
eerste (1) of de achteruitversnelling (R)
inschakelen, door het rempedaal
ingetrapt te houden en op de knop 1 of
R op het paneel van de versnellingsbak
te drukken om, respectievelijk, de
eerste en achteruitversnelling in
te schakelen.
WEGRIJDEN MET DE
AUTO
Wegrijden kan zowel in de 1e als de 2e
versnelling gedaan worden (aanbevolen
op ondergronden met slechte grip),
maar ook in de achteruitversnelling (R).
De versnellingen kunnen alleen
ingeschakeld worden als het rempedaal
wordt ingetrapt.
Ga als volgt te werk:
trap het rempedaal in;
druk op de knop 1 op het paneel
van de versnellingsbak;
bedien de hendel "+" aan het
stuurwiel met ingetrapt rempedaal
(alleen om in de tweede versnelling weg
te rijden);
laat het rempedaal los en trap het
gaspedaal in (als het pedaal snel tot het
einde van zijn slag wordt ingetrapt en
ASR - indien aanwezig - is
uitgeschakeld, kan “sportief” worden
weggereden).
Inschakeling achteruitversnelling
(R)
Druk op de knop R op het paneel van
de versnellingsbak in plaats van op
de knop 1 om de achteruitversnelling in
te schakelen. Het systeem geeft een
geluidssignaal af, als de
achteruitversnelling is ingeschakeld.
Inschakeling vrijstand (N)
Druk op de knop (N) om de vrijstand in
te schakelen.
De vrijstand (N) kan alleen worden
ingeschakeld als het gaspedaal niet
wordt ingetrapt, ongeacht de stand van
het rempedaal (al dan niet ingetrapt).
In ieder geval wordt het intrappen
van het rempedaal aanbevolen.
GELUIDSSIGNAAL
Om veiligheidsredenen gaat er een
zoemer af als de auto geparkeerd
wordt met de versnellingsbak in de
vrijstand (N) (dit signaal wordt
afgegeven wanneer de contactsleutel in
de stand STOP wordt gedraaid).Bij stilstaande auto, draaiende motor en
ingeschakelde versnelling (1e), (2e) of
(R) klinkt er een geluidssignaal en wordt
de transmissie automatisch in de
vrijstand (N) gezet wanneer:
het gas- en/of rempedaal minstens
3 minuten niet wordt ingetrapt;
het rempedaal langer dan 10
minuten wordt ingetrapt;
het bestuurdersportier wordt
geopend en het gas- of het rempedaal
minstens 1,5 seconden niet wordt
ingetrapt;
er een storing is gedetecteerd in de
versnellingsbak.
DE AUTO PARKEREN
De 1e versnelling of de achteruit moet
ingeschakeld zijn met de voet op het
rempedaal en, indien op een helling,
moet de handrem gebruikt worden om
veilig te kunnen parkeren. Wacht tot
de ingeschakelde versnelling van het
display verdwijnt, voordat u het
rempedaal loslaat.
BELANGRIJK Laat de auto NOOIT
achter met de versnellingsbak in de
vrijstand (N).
91

EEN AANHANGER
TREKKEN
BELANGRIJKE
OPMERKINGEN
Voor het trekken van caravans of
aanhangers moet het voertuig voorzien
zijn van een goedgekeurde trekhaak
en een geschikte elektrische installatie.
De trekhaak moet door gespecialiseerd
personeel worden gemonteerd. Het
gespecialiseerde personeel moet ook
de handleiding voor het rijden met
een aanhanger overhandigen.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig in dezelfde mate
afneemt. Om er zeker van te zijn dat het
maximum toelaatbaar getrokken
gewicht (op het kenteken van het
voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waarde
betrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Respecteer de lokale
snelheidsbeperkingen voor auto’s met
aanhanger.
Rijd in geen geval harder dan 100
km/h.
117) 118)
BELANGRIJK
117)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
118)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit
te voeren. Het remsysteem van de
aanhanger moet volledig onafhankelijk zijn
van het hydraulisch systeem van de
auto.
96
STARTEN EN RIJDEN

STROOMVERBRUIKER ZEKERING AMPÈRE
Voeding regeleenheid automatische sequentiële versnellingsbak (+ contact) F16 7,5
AchterruitverwarmingF20 30
MistlampenF30 15
Regeleenheid automatische sequentiële versnellingsbak F84 10
Stopcontact voor (met of zonder aansteker) F85 20
BELANGRIJK
122)Als de zekering opnieuw doorbrandt, neem dan contact op met het Abarth Servicenetwerk.
123)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
124)Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.
125)Als een hoofdzekering (MEGA-FUSE, MIDIFUSE, MAXI-FUSE) doorbrandt, neem dan contact op met het Abarth Servicenetwerk.
126)Controleer voordat een zekering wordt vervangen, of de contactsleutel verwijderd is en of alle stroomverbruikers uitstaan en/of zijn
ontkoppeld.
127)Als een hoofdzekering voor veiligheidsinrichtingen (airbagsysteem, remsysteem), motorsystemen (motorsysteem, transmissiesysteem) of
stuurinrichting doorbrandt, neem dan contact op met het Abarth Servicenetwerk.
BELANGRIJK
25)Als de motorruimte moet worden schoongespoten, voorkom dan dat de waterstraal rechtstreeks op de zekeringenkast in de motorruimte
wordt gericht.
111

PERIODIEKE
CONTROLES
Elke 1.000 km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en spanning banden;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor/achter.
Elke 3.000 km controleren en
eventueel bijvullen: motorolieniveau.
Het gebruik van PETRONAS
LUBRICANTS producten wordt
aanbevolen, omdat deze speciaal voor
Abarth auto's zijn ontworpen en
geproduceerd (zie tabel “Inhouden” in
het hoofdstuk “Technische gegevens”).
ZWAAR GEBRUIK
VAN DE AUTO
Als het voertuig vooral onder de
volgende omstandigheden wordt
gebruikt:
als de auto gebruikt wordt in
veeleisende omstandigheden, bijv. op
het circuit;
het trekken van aanhangers of
caravans;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;
de volgende controles dienen vaker te
worden uitgevoerd dan aangegeven
in het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat, brandstof-
en remsysteem) en rubber elementen
(hoezen, balgen, bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
126
ONDERHOUD EN ZORG

ACCU
Het voertuig is voorzien van een
onderhoudsarme accu: onder normale
gebruiksomstandigheden hoeft er
niet bijgevuld te worden met elektrolyt
en gedestilleerd water.
ACCULADING EN
ELEKTROLYTNIVEAU
CONTROLEREN
De werkzaamheden moeten uitgevoerd
worden zoals beschreven in dit
Instructieboek en uitsluitend door
gespecialiseerd personeel. Het bijvullen
mag uitsluitend door deskundig
personeel van het Abarth
Servicenetwerk worden verricht.
DE ACCU VERVANGEN
142) 143) 144) 145)
34)
5)
Vervang indien nodig de accu door een
andere originele accu met dezelfde
specificaties.
Als de accu vervangen wordt door een
accu met andere specificaties, dan
zijn de onderhoudsintervallen die in het
“Onderhoudsschema” van dit
hoofdstuk zijn vermeld, niet meer
geldig.
Volg de aanwijzingen van de fabrikant
van de accu voor het onderhoud.NUTTIG ADVIES OM DE
LEVENSDUUR VAN DE
ACCU TE VERLENGEN
Neem de volgende aanwijzingen in acht
om het snel ontladen van de accu te
voorkomen en de levensduur te
verlengen:
wanneer de auto wordt geparkeerd,
controleer dan of de portieren, de
motorkap en de achterklep goed
gesloten zijn. Hiermee wordt
voorkomen dat de interieurverlichting
blijft branden;
schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met
een systeem voor automatische
uitschakeling van de interieurverlichting;
houd accessoires (bijv.
Uconnect™, autoradio,
alarmknipperlichten, enz.) niet te lang
ingeschakeld wanneer de motor is
uitgezet;
maak, voordat er werkzaamheden
aan de elektrische installatie worden
uitgevoerd, de minpool van de accu
los;
trek de accuklemmen stevig aan.
BELANGRIJK Als het laadniveau
gedurende langere tijd onder 50% blijft,
raakt de accu door sulfatering
beschadigd. Hierdoor verminderen de
capaciteit en het startvermogen.De accu is in dit geval ook gevoeliger
voor bevriezing (dit kan reeds bij
temperaturen van -10°C gebeuren). Als
de auto langere tijd niet gebruikt wordt,
zie dan "Langdurige stilstand van de
auto” in het hoofdstuk "Starten en
rijden".
Als men na aanschaf van het voertuig
elektrische accessoires wil monteren
die constante elektrische voeding nodig
hebben (diefstalalarm, enz.) of veel
stroom verbruiken, dient men contact
op te nemen met het gespecialiseerde
personeel van het Abarth
Servicenetwerk. Zij kunnen het totale
stroomverbruik beoordelen en
controleren of de elektrische installatie
hierop berekend is en of het
noodzakelijk is een accu met een
grotere capaciteit te monteren.
Er zijn namelijk ook apparaten die bij
afgezette motor stroom blijven
verbruiken en op deze manier de accu
ontladen.BELANGRIJK
142)Accuvloeistof is giftig en corrosief.
Vermijd contact met huid en ogen. Houd
open vuur en bronnen van vonken uit
de buurt van de accu: brand- en
ontploffingsgevaar.
131
