2017 Abarth 124 Spider Instrukcja obsługi (in Polish)

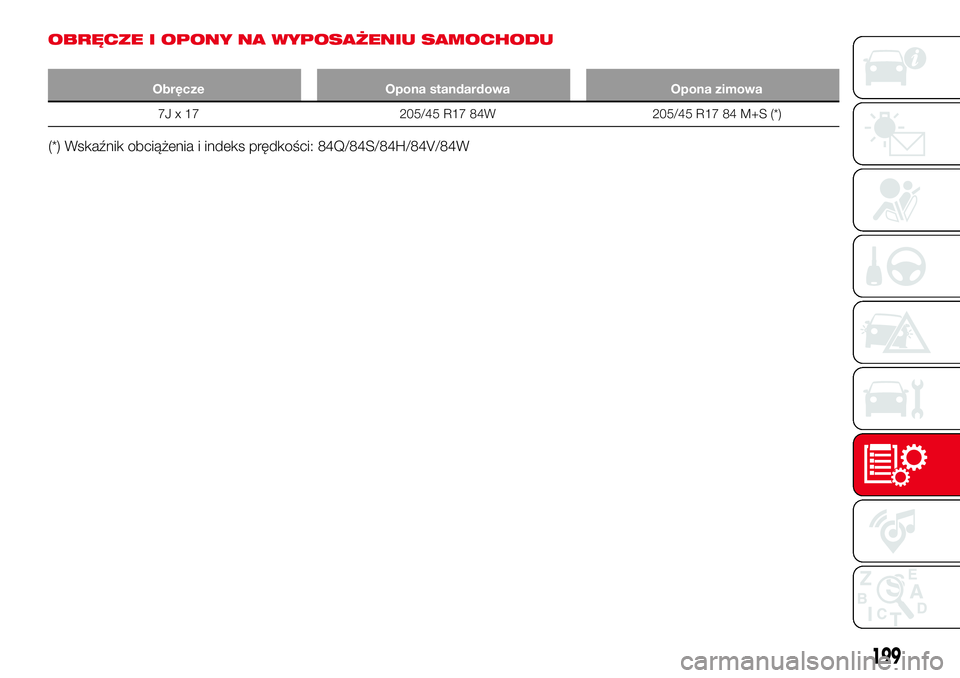

OBRĘCZE I OPONY NA WYPOSAŻENIU SAMOCHODU
Obręcze Opona standardowa Opona zimowa
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Wskaźnik obciążenia i indeks prędkości: 84Q/84S/84H/84V/84W
199

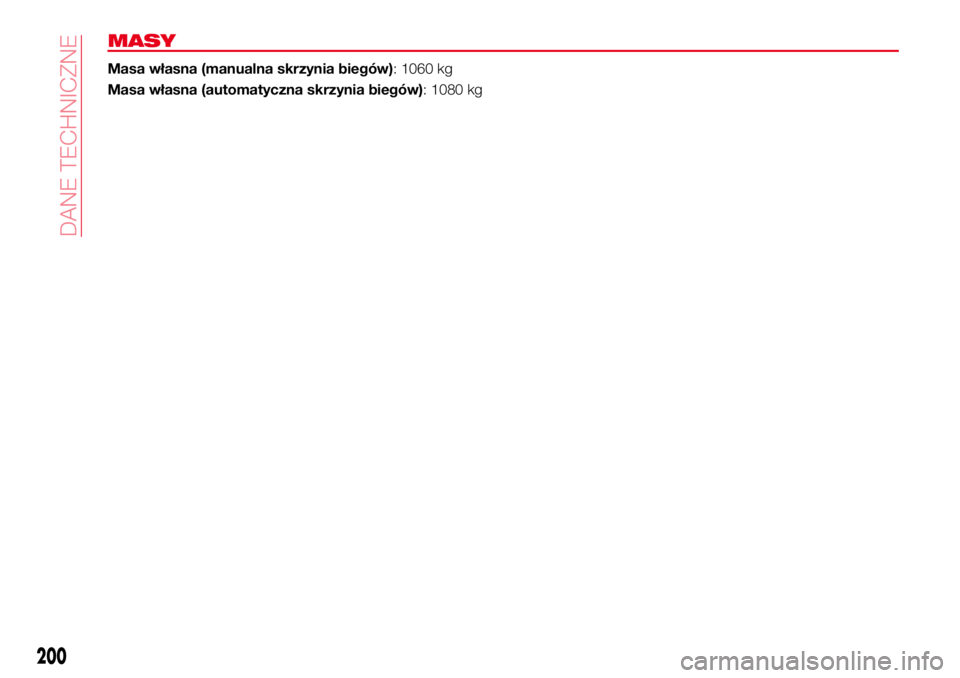

MASY
Masa własna (manualna skrzynia biegów): 1060 kg
Masa własna (automatyczna skrzynia biegów): 1080 kg
200
DANE TECHNICZNE

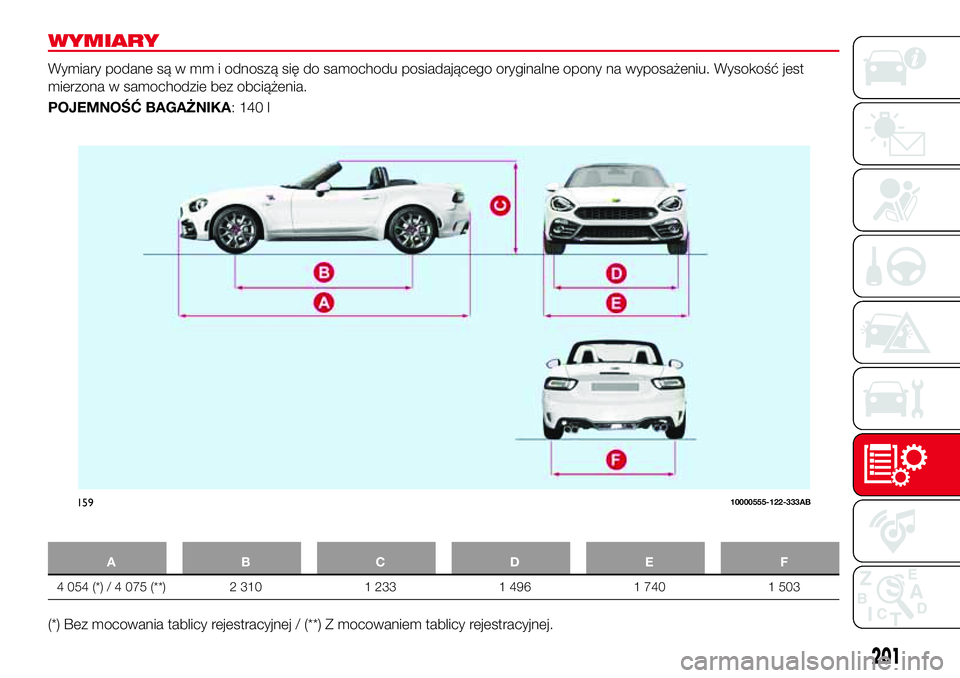

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKA: 140 l
ABCDE F
4 054 (*) / 4 075 (**) 2 310 1 233 1 496 1 740 1 503
(*) Bez mocowania tablicy rejestracyjnej / (**) Z mocowaniem tablicy rejestracyjnej.
15910000555-122-333AB
201

UZUPEŁNIANIE POZIOMU PŁYNÓW
Element Pojemności
Zbiornik paliwa (w litrach)45
Olej silnikowy (bez wymiany filtra oleju) (w litrach) 3,2
Olej silnikowy (z wymianą filtra oleju) (w litrach) 3,8
Płyn chłodzący (wersje z manualną skrzynią biegów) (w litrach)
7,2
(*)/ 6,7(**)
Płyn chłodzący (wersje z automatyczną skrzynią biegów) (w litrach)
7,1(*)/ 6,5(**)
Olej manualnej skrzyni biegów (w litrach) 2,1
Olej automatycznej skrzyni biegów (w litrach) 7,5
Olej tylnego mechanizmu różnicowego (w litrach) 0,6
Olej mechanizmu różnicowego o ograniczonym poślizgu (w litrach) 0,6
Płyn hamulcowy (i płyn sprzęgłowy) (w litrach) 0,55
(*) Wersje z kierownicą po lewej stronie.
(**) Wersje z kierownicą po prawej stronie.
202
DANE TECHNICZNE

MATERIAŁY EKSPLOATACYJNE
56)
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych.
Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie paliwa i emisje zanieczyszczeń. Jakość
oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
Olej Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneInterwał wymiany
Olej silnikowySAE 5W-40ACEA C3 /
API SN9.55535-GH2 lub
MS-12991SELENIA ABARTH
5W-40
Approval N°0102Zgodnie z Wykazem
czynności przeglądów
okresowych
Płyn chłodzący silnikCzerwony środek
ochronny z dodatkiem
zapobiegającym
zamarzaniu, na bazie
glikolu
monoetylenowego ze
związkami organicznymi.
Przewyższa wymagania
normy CUNA NC
956-16, ASTM D 3306.9.55523 lub MS-90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Procentowe
zastosowanie w układzie
chłodzenia: 50% wody,
50% PARAFLU
UP(*)
(*) Jeżeli samochód jest użytkowany w szczególnie uciążliwych warunkach pogodowych, zalecamy stosowanie mieszanki 60% PARAFLUUP
i 40% wody demineralizowanej.
203

Olej Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneAplikacje
Oleje i smary do
układów przeniesienia
napęduKlasa SAE 75W-90.
Specyfikacja API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Olej manualnej skrzyni
biegów
JWS 3309, typu T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Olej automatycznej
skrzyni biegów
Olej syntetyczny typu
Long Life do
mechanizmów
różnicowych.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Olej tylnego
mechanizmu
różnicowego
o ograniczonym
poślizgu
Płyn hamulcowy
i sprzęgłowyPłyn syntetyczny do
układów hamulcowych
i sprzęgłowych.
Przewyższa wymogi
specyfikacji: FMVSS nr
116 DOT 4, ISO
4925 SAE J1704.9.55597 lub MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Układy sterowania
hamulcami
hydraulicznymi
i sprzęgłem
hydraulicznym
Płyn do spryskiwaczy
szybMieszanka alkoholi
i surfaktantów.
Przewyższa wymagania
normy CUNA NC
956-11.9.55522 lub MS-90043PETRONAS
DURANCE SC 35
Contractual Technical
Reference N° F001.D16Do stosowania w formie
rozcieńczonej lub
nierozcieńczonej
w układach
spryskiwaczy szyb
i reflektorów
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania
poziomu, produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów
silnika.
204
DANE TECHNICZNE

OSTRZEŻENIE
56)Użycie produktów o innych parametrach niż podane powyżej może spowodować poważne uszkodzenie silnika i utratę gwarancji.
205

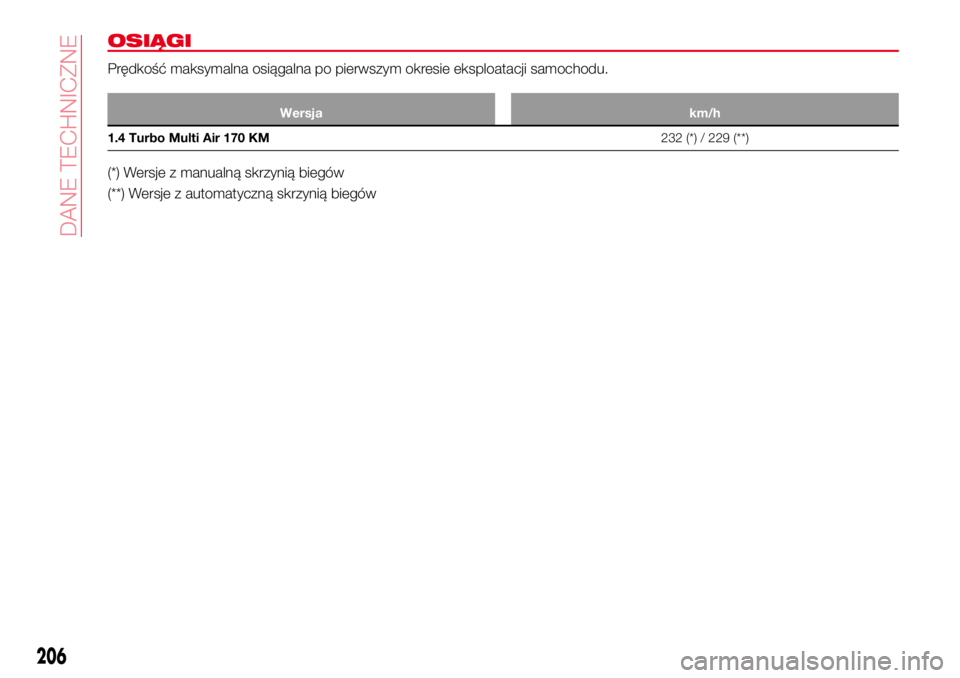

OSIĄGI
Prędkość maksymalna osiągalna po pierwszym okresie eksploatacji samochodu.
Wersja km/h
1.4 Turbo Multi Air 170 KM232 (*) / 229 (**)
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów
206
DANE TECHNICZNE
