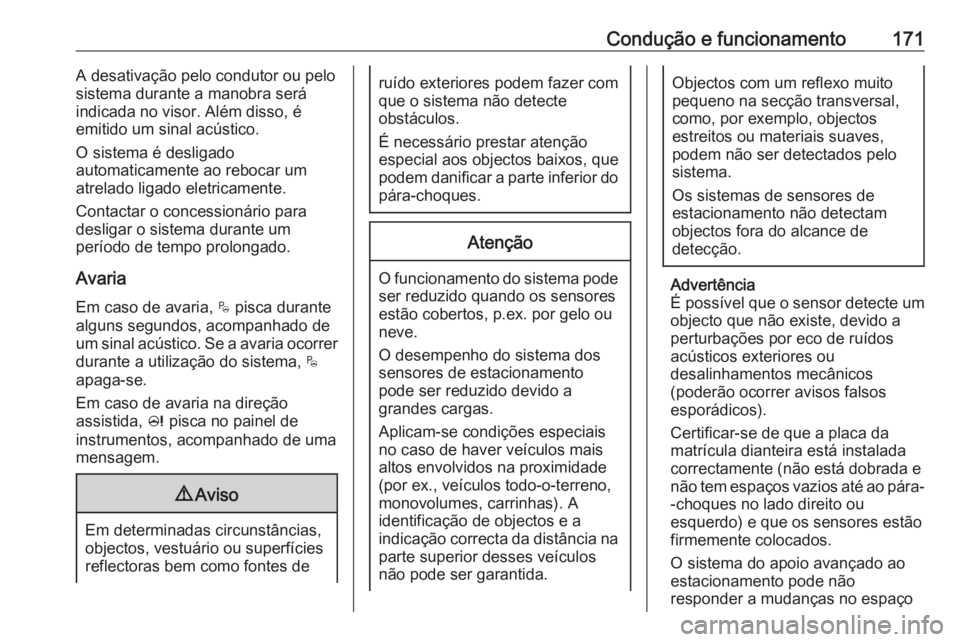

Condução e funcionamento171A desativação pelo condutor ou pelo
sistema durante a manobra será
indicada no visor. Além disso, é
emitido um sinal acústico.
O sistema é desligado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Contactar o concessionário para
desligar o sistema durante um
período de tempo prolongado.
Avaria
Em caso de avaria, $ pisca durante
alguns segundos, acompanhado de
um sinal acústico. Se a avaria ocorrer durante a utilização do sistema, $
apaga-se.
Em caso de avaria na direção
assistida, c pisca no painel de
instrumentos, acompanhado de uma mensagem.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p.ex. por gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára-
-choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço

172Condução e funcionamentode estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás, o sistema inicia uma manobra deestacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O condutor aceita a responsabilidade.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema apresenta um alerta visual
em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento queestão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Activação
Mostrador de informação a cores de
7'': selecionar Controlo dos ângulos
mortos na página inicial do ecrã táctil.
O sistema é ativado com a
visualização de W.
Mostrador de informação a cores de
8'': premir Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Monitorização do ângulo morto . O
sistema é ativado com a visualização de Ligar .
B acende-se continuamente a verde
no conjunto de instrumentos para
confirmar a função.
Funcionalidade
Se o sistema detetar um veículo na
zona de ângulo morto durante a
condução em sentido normal, um
LED redondo acende-se no respetivo
espelho retrovisor exterior.

174Condução e funcionamento180° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza: ● câmara traseira, instalada na porta da bagageira
● sensores de estacionamento ultrassónicos localizados no
para-choques traseiro
O ecrã no Visor de informação está
dividido em duas partes: à direita existe uma vista aérea do veículo,
enquanto à esquerda é apresentada a vista da traseira. Os sensores de
estacionamento complementam a
informação na vista área do veículo.
Activação
O sistema de visão panorâmica é
ativado do seguinte modo:
● engrenando a marcha-atrás
● conduzindo a uma velocidade até 10 km/hFuncionalidade
Podem ser selecionadas diferentes
vistas na parte esquerda do visor.
Alterar o tipo de vista em qualquer momento durante uma manobra
premindo o campo táctil na zona
inferior esquerda do visor:
● Vista traseira
● Modo Auto
● Vista de zoom
● Vista de 180º
O visor é atualizado imediatamente
com o tipo de vista selecionado.
O modo AUTO está ativado por
predefinição. Neste modo, o sistema
seleciona a melhor vista, padrão ou
zoom, para a visualização de acordo
com a informação dos sensores de
estacionamento.
O estado do sistema não é guardado na memória quando a ignição é
desligada.
Vista traseira
A área na retaguarda do veículo é
apresentada no ecrã. As linhas
verticais representam a largura do
veículo com os espelhos na posição
normal. A direção das linhas muda
com a posição do volante.

Condução e funcionamento175A primeira linha horizontal representa
a distância de cerca de 30 cm para
além da extremidade do para-
-choques traseiro do veículo. As
linhas horizontais superiores
representam distâncias de cerca de
um e dois metros para além da
extremidade do para-choques
traseiro do veículo.
Esta vista está disponível no modo
AUTO ou no menu de seleção da
vista.
Modo Auto
Este modo AUTO está ativado por
predefinição. Utilizando os sensores
no para-choques traseiro, a vista
automática muda da vista traseira
para a vista aérea à medida que um
obstáculo fica mais próximo durante
uma manobra.Vista de zoom
A câmara regista o ambiente à volta
do veículo durante a manobra, no
sentido de reconstruir uma vista
aérea da retaguarda do veículo com
o ambiente circundante, permitindo a
manobra do veículo à volta de
obstáculos próximos. Esta vista está
disponível com o modo AUTO ou no
menu de seleção da vista.
Vista de 180º
A vista de 180º facilita a saída de um
lugar de estacionamento em marcha-
-atrás, permitindo ver a aproximação
de veículos, peões e ciclistas. Esta
vista não é recomendada para a
realização de uma manobra
completa. É composta por três áreas: esquerda 1, centro 2 e direita 3. Esta
vista está disponível apenas a partir
do menu de seleção da vista.

Condução e funcionamento177A vista da câmara é apresentada no
Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão fora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não engrenar a marcha-atrás nem estacionar o veículo utilizando
apenas a câmara traseira.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
Ligar
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada por cima da
chapa de matrícula.
A área apresentada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas verticais representam a
direção geral do veículo e a distância
entre as linhas verticais corresponde
à largura do veículo sem espelhos
retrovisores. A primeira linha
horizontal representa a distância de
cerca de 30 cm para além da
extremidade do para-choques
traseiro do veículo. As linhas
horizontais superiores representam
distâncias de cerca de 1 e 2 metros
para além da extremidade do para-
-choques traseiro do veículo. As
curvas transversais representam o
círculo de viragem máximo.

Condução e funcionamento179O sistema só está funcional a
velocidades do veículo acima de
60 km/h e se existirem marcações da
faixa disponíveis.
Quando o sistema deteta uma
mudança de faixa inadvertida, a luz de aviso ) pisca a amarelo. Em
simultâneo, é activado um sinal
sonoro.
Desactivação
O sistema é desativado premindo ½;
o LED no botão acende-se.
A velocidades inferiores a 60 km/h o
sistema fica inoperacional.
Avaria
Em caso de avaria, F aparece
no painel de instrumentos,
acompanhado de uma mensagem do
visor. Contactar um concessionário
ou uma oficina qualificada para
mandar verificar o sistema.
O sistema de saída de faixa poderá não funcionar correctamente quando:
● O pára-brisas não está limpo.● Existem condições ambientais adversas, tal como chuva forte,
neve, luz do sol directa ou
sombras.
O sistema não pode funcionar
quando não é detectada qualquer
marca de faixa de rodagem.
Limitações do sistema O desempenho do sistema poderá
não funcionar corretamente:
● A velocidade do veículo é inferior
a 60 km/h.
● Ao conduzir em estradas com muitas curvas ou montanhosas.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais como
nevoeiro, chuva ou neve.● Quando o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
● Quando o sol incide diretamente na lente da câmara.
● Veículos próximos à frente.
● Estradas inclinadas.
● Bordas de estrada.
● Estradas com más marcações de
faixa.
● Mudanças de iluminação súbitas.
Alerta do condutor
O alerta do condutor monitoriza o
tempo de condução a uma
velocidade do veículo superior a 65 km/h.
Recomenda-se a realização de um
pausa quando se sentir cansado ou pelo menos a cada duas horas.
O sistema inclui um alerta do tempo
de condução.

Conservação do veículo207N.ºCircuito1Ventoinha do sistema de ar
condicionado2–3Caixa de fusíveis na carroçaria4–5Caixa de fusíveis no painel de
instrumentos6Unidade de arrefecimento do
motor7Módulo de controlo da carro‐
çariaN.ºCircuito8Comando do motor, bomba de
combustível9Comando do motor10Comando do motor11Comando do motor12Unidade de arrefecimento do
motor13Módulo de controlo da carro‐
çaria14Sensor da bateria inteligente15–16Farol de nevoeiro dianteiro17–18Luz de máximos direita19Luz de máximos esquerda20Comando do motor, bomba de
combustível21Motor de arranque22–N.ºCircuito23Motor de arranque24Engate do reboque25Caixa de fusíveis no painel de
instrumentos26Módulo de controlo da caixa de
velocidades27Módulo de controlo da carro‐
çaria28Módulo de controlo do motor29Limpa-vidros dianteiro30Módulo de controlo da carro‐
çaria
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

208Conservação do veículoCaixa de fusíveis no painelde instrumentos
Caixa de fusíveis no lado
esquerdo do painel de
instrumentos
Nos veículos com volante à
esquerda, a caixa dos fusíveis
encontra-se atrás de uma cobertura
no painel de instrumentos.
Desengatar a cobertura lateralmente e remover.
N.ºCircuito1Espelho retrovisor interior /
Sistema de escape / Direção
assistida elétrica / Sensor da
embraiagem / GPL / Ajuste dos
espelhos retrovisores exte‐
riores / Carregamento indutivo2–3Engate do reboque4Buzina5Bomba do lava-vidros à frente e
atrásN.ºCircuito6Bomba do lava-vidros à frente e
atrás7Volante aquecido8Limpa-vidros traseiro9–10Sistema de fecho centralizado
das portas11Sistema de fecho centralizado
das portas12Grupo de instrumentos13Sistema de controlo da climati‐
zação / USB14OnStar15Conjunto de instrumentos /
Sistema de climatização16Travão / Motor de arranque /
Desativação diferida da alimen‐
tação17Grupo de instrumentos
