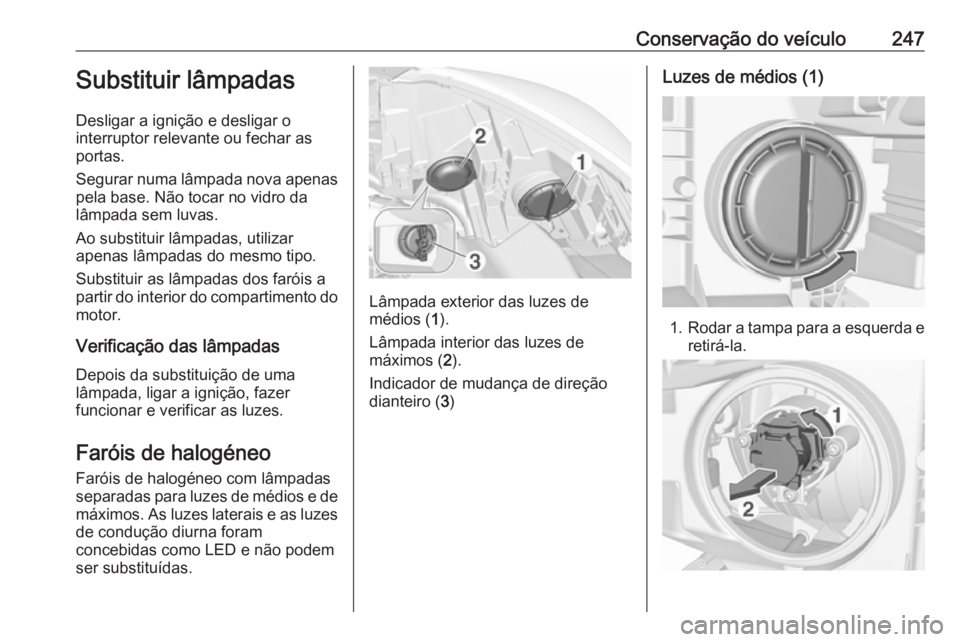

Conservação do veículo247Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos. As luzes laterais e as luzes
de condução diurna foram
concebidas como LED e não podem
ser substituídas.
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).
Indicador de mudança de direção
dianteiro ( 3)
Luzes de médios (1)
1. Rodar a tampa para a esquerda e
retirá-la.

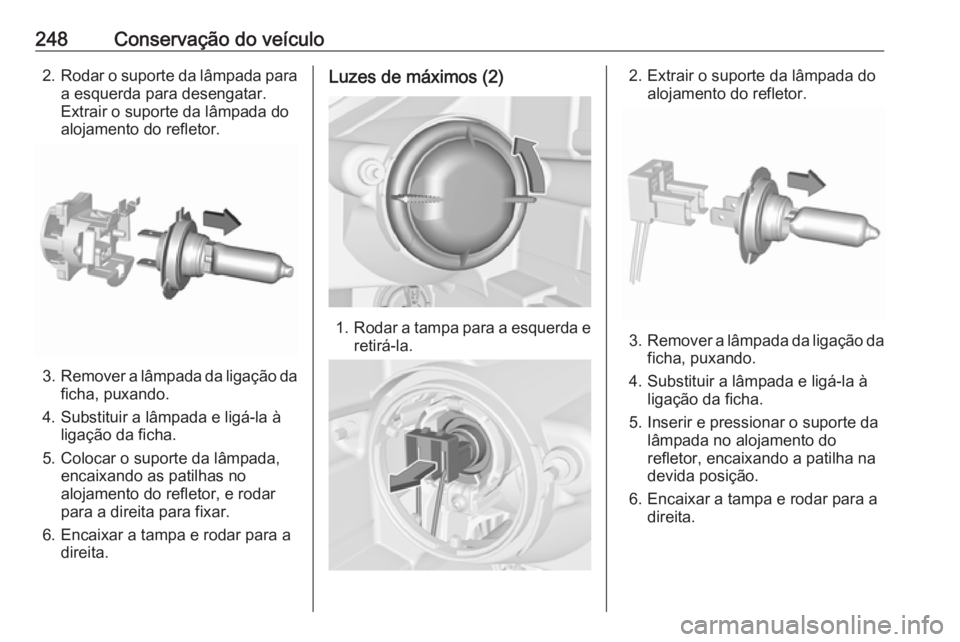

248Conservação do veículo2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Extrair o suporte da lâmpada do alojamento do refletor.
3. Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as patilhas no
alojamento do refletor, e rodar
para a direita para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes de máximos (2)
1. Rodar a tampa para a esquerda e
retirá-la.
2. Extrair o suporte da lâmpada do alojamento do refletor.
3.Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Inserir e pressionar o suporte da lâmpada no alojamento do
refletor, encaixando a patilha na
devida posição.
6. Encaixar a tampa e rodar para a direita.

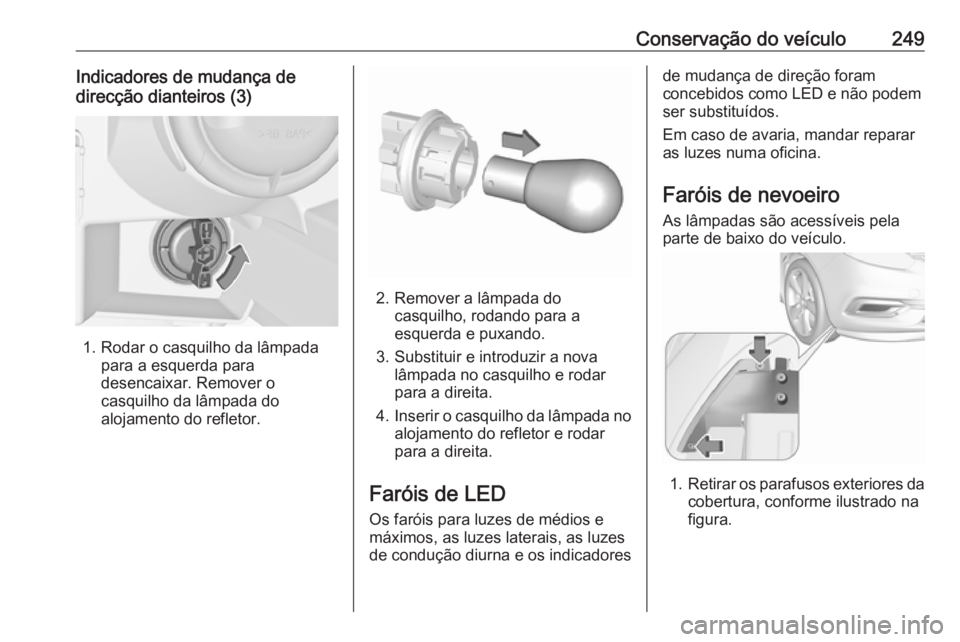

Conservação do veículo249Indicadores de mudança de
direcção dianteiros (3)
1. Rodar o casquilho da lâmpada para a esquerda para
desencaixar. Remover o
casquilho da lâmpada do
alojamento do refletor.
2. Remover a lâmpada do casquilho, rodando para a
esquerda e puxando.
3. Substituir e introduzir a nova lâmpada no casquilho e rodar
para a direita.
4. Inserir o casquilho da lâmpada no
alojamento do refletor e rodar
para a direita.
Faróis de LED Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e os indicadores
de mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.
Faróis de nevoeiro As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Retirar os parafusos exteriores da
cobertura, conforme ilustrado na
figura.

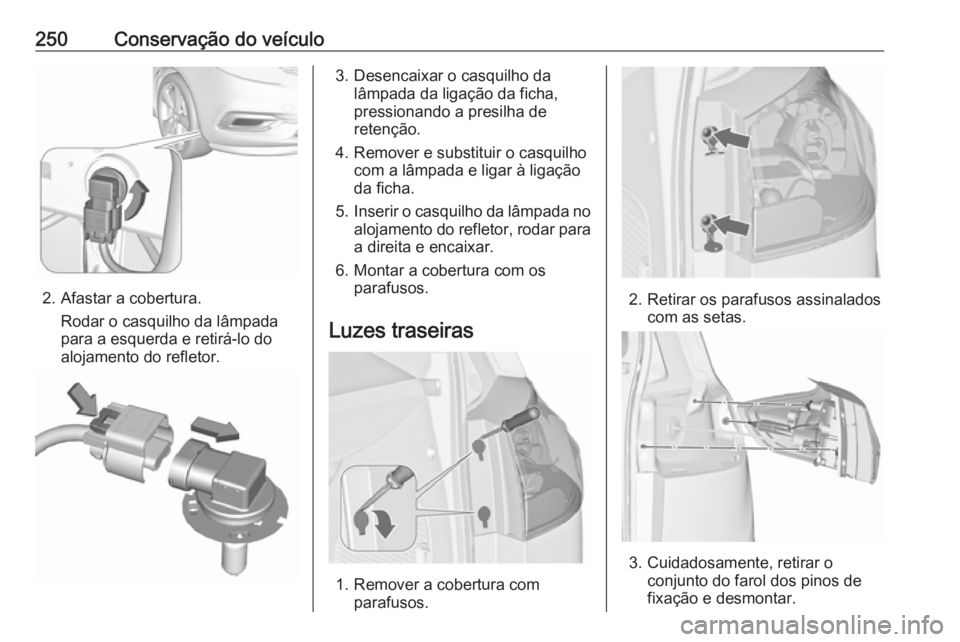

250Conservação do veículo
2. Afastar a cobertura.Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
alojamento do refletor.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar à ligação
da ficha.
5. Inserir o casquilho da lâmpada no
alojamento do refletor, rodar para a direita e encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura com parafusos.
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.

Conservação do veículo2514. Separar a ligação da ficha dogrupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada, rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.

252Conservação do veículo2. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.

Conservação do veículo253Indicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola. Retirar a cobertura.

254Conservação do veículo
2. Remover a lâmpada docasquilho, puxando.
3. Substituir a lâmpada e inseri-la no
casquilho.
4. Empurrar a cobertura para cima do alojamento.
Luzes do habitáculo
Luzes de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
