2017.5 OPEL KARL ESP

60Instrument och reglageBakrutetorkare/
bakrutespolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller deaktivering av denna funktion kan ändras på menyn
Inställningar i Info-Display.
Spolarvätska 3 137
Personliga inställningar 3 82.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Info-Display 3 78

Instrument och reglage61Graphic-Info-DisplayTryck på MENU för att öppna respek‐
tive ljudmeny.
Välj Tid och datum .
Ställ in tid
Välj Ställ in tid för att gå till respektive
undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa in timmar och minuter.
Välj 12-24 tim på skärmen upprepade
gånger för att välja ett tidsformat.
Om 12-timmarsläget väljs visas en
tredje kolumn för AM- och PM-inställ‐
ning. Välj önskat alternativ.
Ställ in datum
Välj Ställ in datum för att gå till respek‐
tive undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa i datuminställningarna.
7'' Colour-Info-Display
Tryck på ; och välj sedan
Inställningar .
Välj Tid och datum för att visa under‐
menyerna.Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj
mellan de alternativ som finns på
undermenyn för att välja önskat
datumformat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir
undermenyposterna Ställ in tid och
Ställ in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + och - för att justera inställ‐
ningarna.

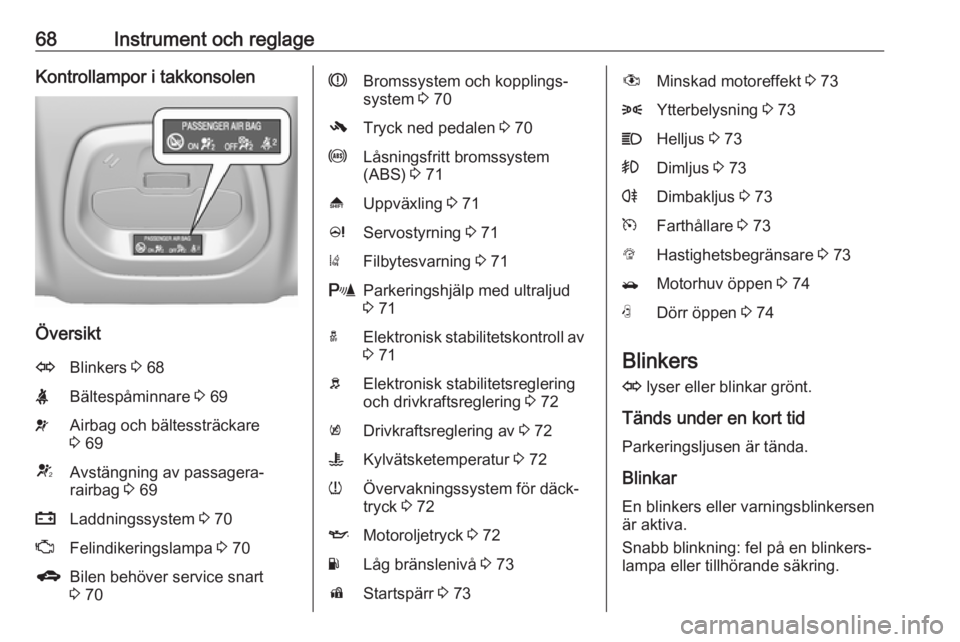

68Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 68XBältespåminnare 3 69vAirbag och bältessträckare
3 69VAvstängning av passagera‐
rairbag 3 69pLaddningssystem 3 70ZFelindikeringslampa 3 70gBilen behöver service snart
3 70RBromssystem och kopplings‐
system 3 70-Tryck ned pedalen 3 70uLåsningsfritt bromssystem
(ABS) 3 71[Uppväxling 3 71cServostyrning 3 71)Filbytesvarning 3 71rParkeringshjälp med ultraljud
3 71aElektronisk stabilitetskontroll av
3 71bElektronisk stabilitetsreglering
och drivkraftsreglering 3 72kDrivkraftsreglering av 3 72WKylvätsketemperatur 3 72wÖvervakningssystem för däck‐
tryck 3 72IMotoroljetryck 3 72YLåg bränslenivå 3 73dStartspärr 3 73#Minskad motoreffekt 3 738Ytterbelysning 3 73CHelljus 3 73>Dimljus 3 73rDimbakljus 3 73mFarthållare 3 73LHastighetsbegränsare 3 73/Motorhuv öppen 3 74NDörr öppen 3 74
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: fel på en blinkers‐ lampa eller tillhörande säkring.

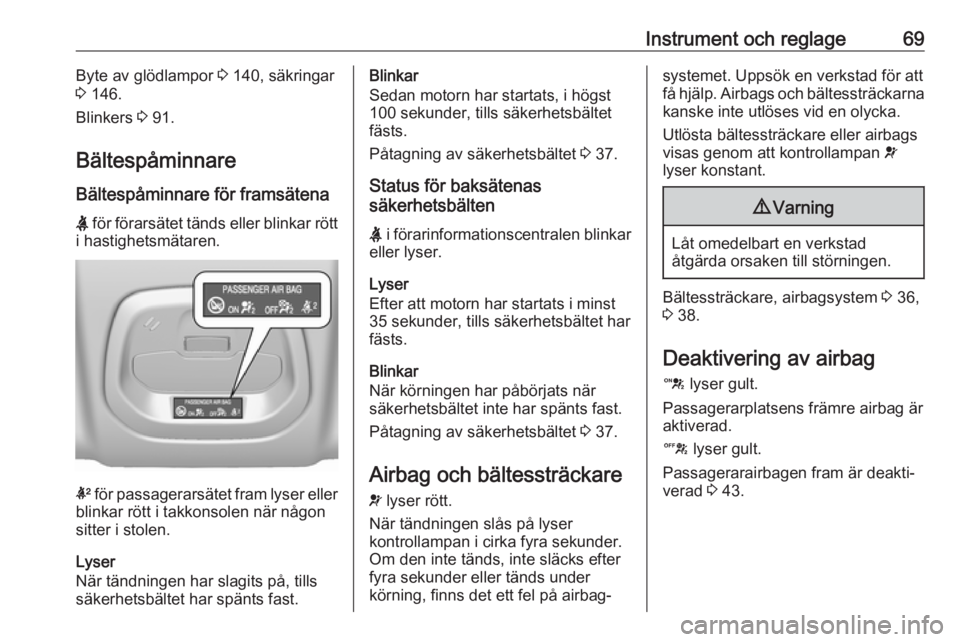

Instrument och reglage69Byte av glödlampor 3 140, säkringar
3 146.
Blinkers 3 91.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i hastighetsmätaren.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i stolen.
Lyser
När tändningen har slagits på, tills
säkerhetsbältet har spänts fast.
Blinkar
Sedan motorn har startats, i högst
100 sekunder, tills säkerhetsbältet fästs.
Påtagning av säkerhetsbältet 3 37.
Status för baksätenas
säkerhetsbälten
X i förarinformationscentralen blinkar
eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder, tills säkerhetsbältet har
fästs.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 37.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka fyra sekunder.
Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning, finns det ett fel på airbag‐systemet. Uppsök en verkstad för att
få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 36,
3 38.
Deaktivering av airbag
d lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
c lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 43.

74Instrument och reglageMotorhuv öppen/ lyser gult.
Lyser när motorhuven är öppen.
Stopp/start-system 3 107.
Dörr öppen N tänds.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen sitter i
instrumentpanelen.
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Huvudmenyerna är: ● färddator, se beskrivning nedan● fordonsinformation, se beskriv‐ ning nedan
Följande indikationer visas vid behov:
● varningskoder 3 80
● växlingsindikering 3 71
● däcktrycksvarning 3 153
● bältespåminnare 3 69
● serviceinformation 3 70
Välja menyer och funktioner Menyerna och funktionerna kan
väljas med knapparna på blinkers‐ spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.

Instrument och reglage79Graphic-Info-Display
Tryck på X för att slå på displayen.
Tryck på MENU för att välja huvud‐
menysidan.
Vrid MENU för att välja en menysida.
Tryck på MENU för att bekräfta ett val.
Tryck på BACK för att gå ur en meny
utan att ändra en inställning.
7" Colour-Info-Display
Välja menyer och inställningar
Menyer och inställningar nås via
displayen.
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Peka på önskad menydisplayikon
med fingret.
Peka på respektive ikon för att
bekräfta ett val.
Peka på 9 för att återgå till nästa
högre menynivå.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.
Personliga inställningar 3 82.
Serviceläge
Vissa funktioner i förarinformations‐
centralen och Info-Display kan
begränsas för vissa förare.
Aktivering eller deaktivering av servi‐
celäget kan ställas in på menyn
Inställningar i personliga inställ‐
ningar.
Personliga inställningar 3 82.
Mer information finns i handboken för infotainmentsystemet.

Instrument och reglage81NrBilmeddelande56Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln59Öppna och stäng sedan
förarens fönster60Öppna och stäng sedan fram‐
sätespassagerarens fönster61Öppna och stäng vänster bakre
fönster62Öppna och stäng höger bakre
fönster65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
service75Luftkonditioneringen behöver
service77Varning för filbyte behöver
service79Fyll på motoroljaNrBilmeddelande81Växellådan behöver service/fel
på växellådan
Automatiserad manuell växel‐
låda 3 11282Byt motorolja snart84Motoreffekten reducerad89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter95Airbags behöver service145Kontrollera spolarvätskenivån151Tryck ner kopplingen för att
starta174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagenBilmeddelanden i Colour-Info-
Display
Vissa viktiga meddelanden visas
även i Colour-Info-Display. Vissa
meddelanden visas endast i några sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast en varningssignal hörs åtgången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
● Om säkerhetsbältet inte har tagits på.
● Vid start om dörrarna eller bakluckan inte är riktigt stängda.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om en programmerad hastighet överskrids.

82Instrument och reglage● Om ett varningsmeddelandevisas i förarinformations‐
centralen eller på Info-Display.
● Om parkeringshjälpen upptäcker ett föremål.
● Om ett oavsiktligt filbyte inträffar.
● Om ett fel upptäcks i den auto‐ matiska låsningen.
Om bilen är parkerad och/eller förardörren öppnas
● Vid tänd ytterbelysning.
Under ett Autostop ● Om förardörren öppnas.
Batterispänning
Om bilbatteriets spänning är låg visas varningskod 174 i förarinformations‐
centralen.
1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker
körning, till exempel stolsvärme,uppvärmd vindruta och uppvärmd
bakruta eller andra större förbruk‐
are.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använden batteriladdare.
Varningskoden försvinner när motorn
har startats två gånger i rad utan
spänningsfall.
Om bilbatteriet inte går att ladda, låt
en verkstad åtgärda orsaken till felet.Personliga inställningar
Du kan göra bilens funktioner person‐ liga genom att ändra inställningarna i
Info-Display.
En del personliga förarinställningar
kan memoreras individuellt för varje
nyckel till bilen. Memorerade inställ‐ ningar 3 21.
Beroende på bilens utrustning och
nationella bestämmelser kanske en del av de funktioner som beskrivs
nedan inte är tillgängliga.
En del funktioner visas bara eller är
bara aktiva då motorn är igång.
Graphic-Info-Display
Tryck på MENU när tändningen är på
och infotainmentsystemet är aktive‐ rat.
Vrid på MENU-knappen för att
bläddra igenom menyalternativen.
Tryck på MENU för att välja respek‐
tive meny. Tryck på BACK för att
stänga en meny eller gå tillbaka till
föregående sida.
