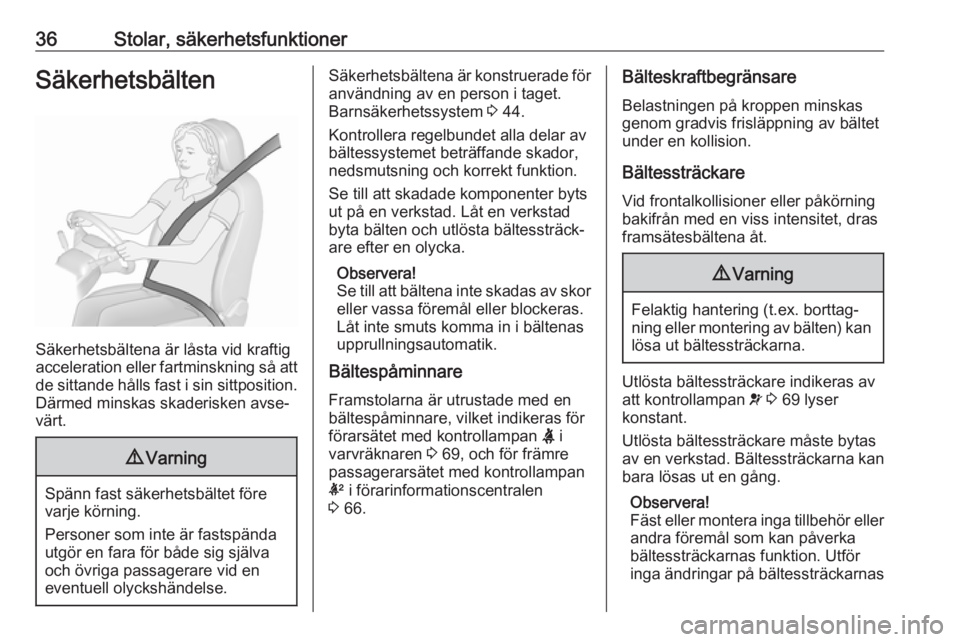

36Stolar, säkerhetsfunktionerSäkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin sittposition.
Därmed minskas skaderisken avse‐
värt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Säkerhetsbältena är konstruerade för användning av en person i taget.
Barnsäkerhetssystem 3 44.
Kontrollera regelbundet alla delar av
bältessystemet beträffande skador,
nedsmutsning och korrekt funktion.
Se till att skadade komponenter byts
ut på en verkstad. Låt en verkstad
byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.
Bältespåminnare
Framstolarna är utrustade med en
bältespåminnare, vilket indikeras för
förarsätet med kontrollampan X i
varvräknaren 3 69, och för främre
passagerarsätet med kontrollampan
k i förarinformationscentralen
3 66.Bälteskraftbegränsare
Belastningen på kroppen minskas
genom gradvis frisläppning av bältet
under en kollision.
Bältessträckare Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 69 lyser
konstant.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverkabältessträckarnas funktion. Utför
inga ändringar på bältessträckarnas

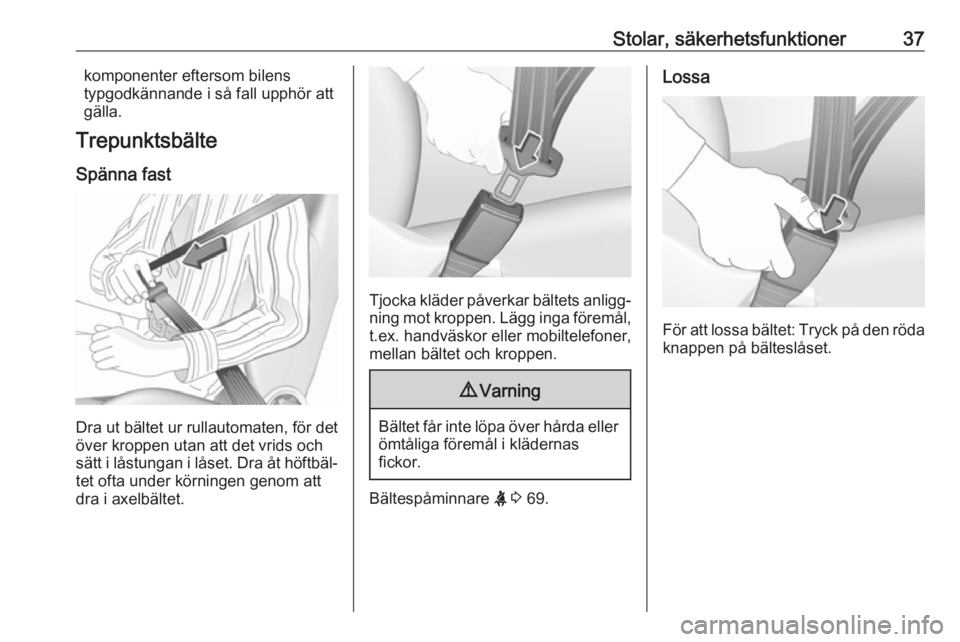

Stolar, säkerhetsfunktioner37komponenter eftersom bilens
typgodkännande i så fall upphör att gälla.
Trepunktsbälte
Spänna fast
Dra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X 3 69.
Lossa
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.

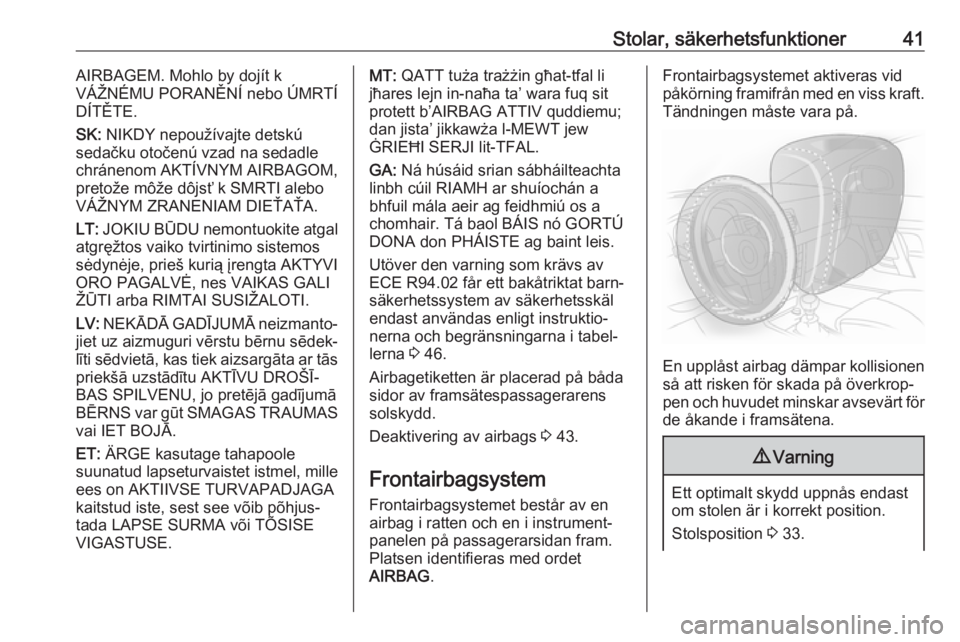

Stolar, säkerhetsfunktioner41AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Utöver den varning som krävs av
ECE R94.02 får ett bakåtriktat barn‐
säkerhetssystem av säkerhetsskäl
endast användas enligt instruktio‐
nerna och begränsningarna i tabel‐
lerna 3 46.
Airbagetiketten är placerad på båda
sidor av framsätespassagerarens
solskydd.
Deaktivering av airbags 3 43.
Frontairbagsystem
Frontairbagsystemet består av en
airbag i ratten och en i instrument‐
panelen på passagerarsidan fram.
Platsen identifieras med ordet
AIRBAG .Frontairbagsystemet aktiveras vid
påkörning framifrån med en viss kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐ pen och huvudet minskar avsevärt för
de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 33.

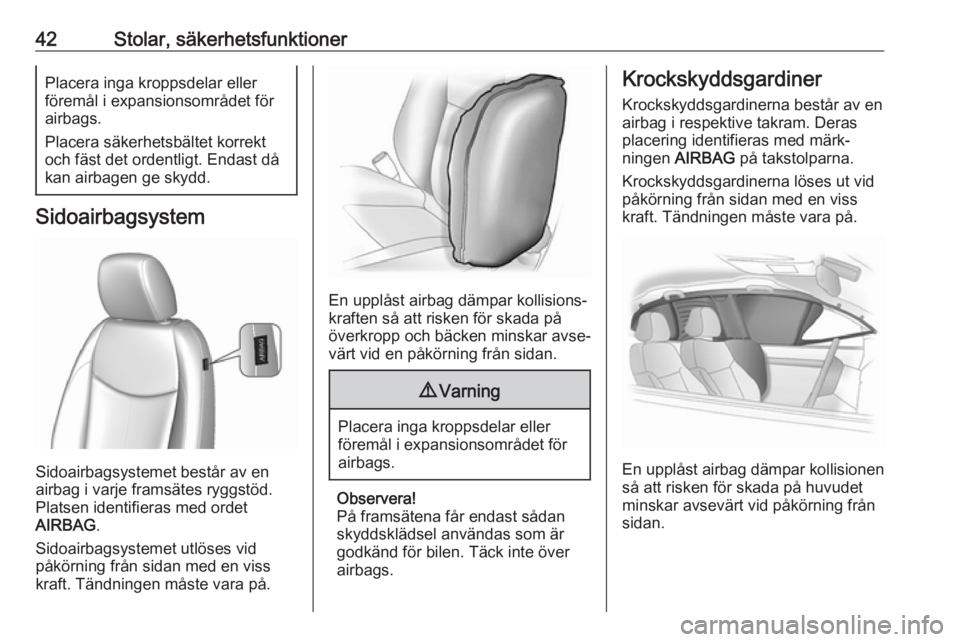

42Stolar, säkerhetsfunktionerPlacera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en
airbag i varje framsätes ryggstöd.
Platsen identifieras med ordet
AIRBAG .
Sidoairbagsystemet utlöses vid
påkörning från sidan med en viss kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över
airbags.
Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. Deras
placering identifieras med märk‐
ningen AIRBAG på takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.

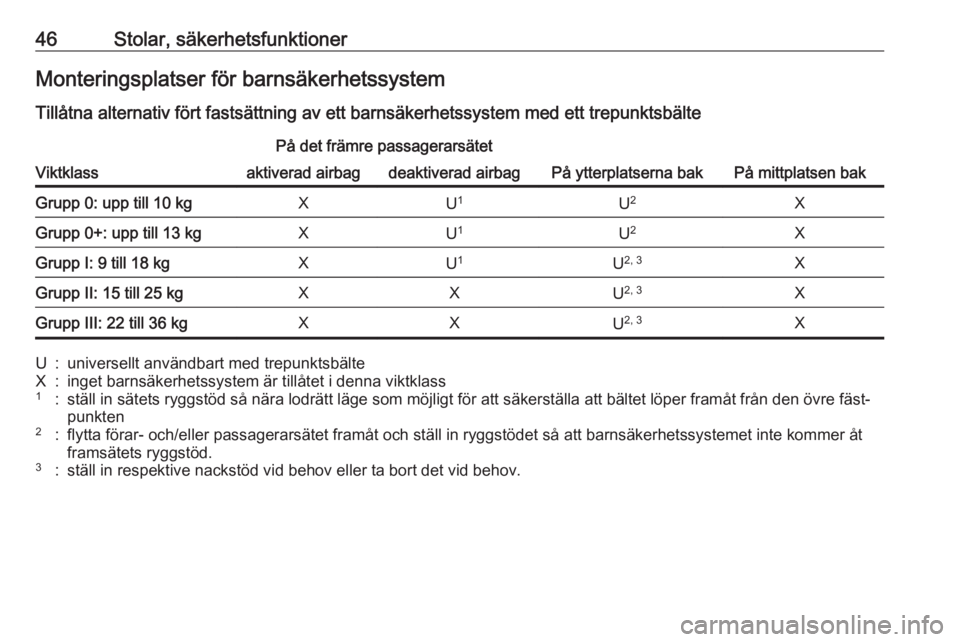

46Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kgXU 1U2XGrupp 0+: upp till 13 kgXU1U2XGrupp I: 9 till 18 kgXU1U2, 3XGrupp II: 15 till 25 kgXXU2, 3XGrupp III: 22 till 36 kgXXU 2, 3XU:universellt användbart med trepunktsbälteX:inget barnsäkerhetssystem är tillåtet i denna viktklass1:ställ in sätets ryggstöd så nära lodrätt läge som möjligt för att säkerställa att bältet löper framåt från den övre fäst‐
punkten2:flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödet så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.3:ställ in respektive nackstöd vid behov eller ta bort det vid behov.

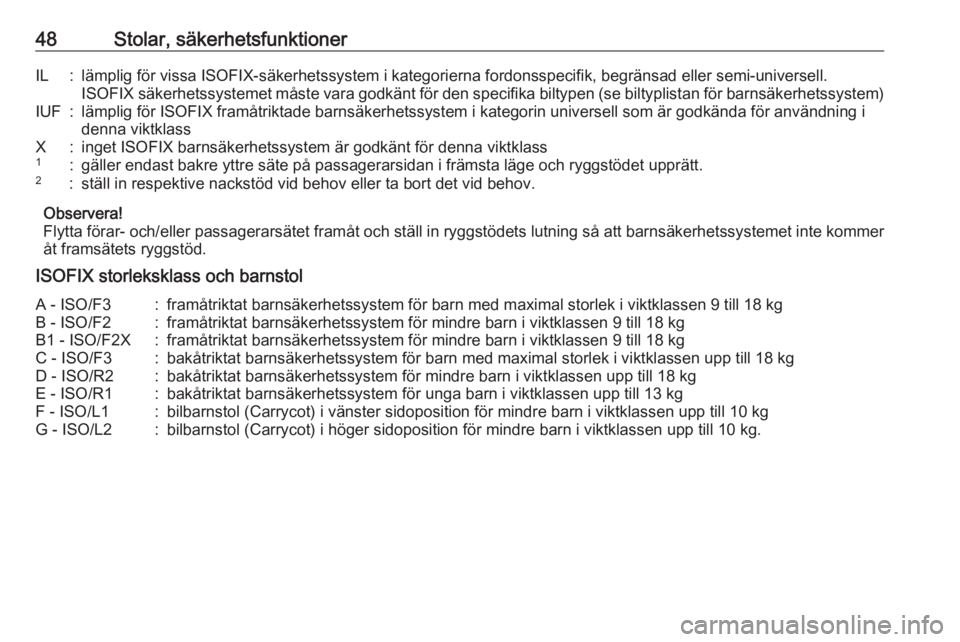

48Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklassX:inget ISOFIX barnsäkerhetssystem är godkänt för denna viktklass1:gäller endast bakre yttre säte på passagerarsidan i främsta läge och ryggstödet upprätt.2:ställ in respektive nackstöd vid behov eller ta bort det vid behov.
Observera!
Flytta förar- och/eller passagerarsätet framåt och ställ in ryggstödets lutning så att barnsäkerhetssystemet inte kommer åt framsätets ryggstöd.
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF - ISO/L1:bilbarnstol (Carrycot) i vänster sidoposition för mindre barn i viktklassen upp till 10 kgG - ISO/L2:bilbarnstol (Carrycot) i höger sidoposition för mindre barn i viktklassen upp till 10 kg.

Instrument och reglage57Instrument och
reglageReglage ....................................... 58
Rattinställning ............................ 58
Rattreglage ................................ 58
Rattvärme .................................. 58
Tuta ........................................... 59
Vindrutetorkare/ vindrutespolare ......................... 59
Bakrutetorkare/ bakrutespolare .......................... 60
Yttertemperatur ......................... 60
Klocka ........................................ 60
Eluttag ....................................... 62
Cigarettändare ........................... 62
Askfat ........................................ 62
Varningslampor, mätare och in‐
dikatorer ....................................... 62
Instrumentgrupp ........................62
Hastighetsmätare ......................62
Vägmätare ................................. 63
Trippmätare ............................... 63
Varvräknare ............................... 63
Bränslemätare ........................... 63
Bränslevalsreglage ....................64Temperaturmätare
motorkylvätska ......................... 64
Servicedisplay ........................... 65
Kontrollampor ............................ 66
Blinkers ...................................... 68
Bältespåminnare .......................69
Airbag och bältessträckare ........69
Deaktivering av airbag ...............69
Laddningssystem ......................70
Felindikeringslampa ..................70
Bilen behöver service snart .......70
Broms- och kopplingssystem ....70
Trampa på pedalen ...................70
Låsningsfritt bromssystem (ABS) ........................................ 71
Växling ....................................... 71
Servostyrning ............................ 71
Filbytesvarning .......................... 71
Parkeringshjälp med ultraljud ....71
Elektronisk stabilitetsreglering av .............................................. 71
Elektronisk stabilitetsreglering och drivkraftsreglering ..............72
Drivkraftsreglering av ................72
Kylvätsketemperatur ..................72
Övervakningssystem för däcktryck .................................. 72
Motoroljetryck ............................ 72
Låg bränslenivå ......................... 73
Startspärr ................................... 73Minskad motoreffekt..................73
Ytterbelysning ............................ 73
Helljus ........................................ 73
Dimljus ....................................... 73
Dimbakljus ................................. 73
Farthållare ................................. 73
Hastighetsbegränsare ...............73
Motorhuv öppen ........................74
Dörr öppen ................................ 74
Informationsdisplayer ...................74
Förarinformationscentral ...........74
Infodisplay ................................. 78
Bilmeddelanden ........................... 80
Varningsljud ............................... 81
Batterispänning ......................... 82
Personliga inställningar ...............82
Telematiktjänster .........................85
OnStar ....................................... 85

Instrument och reglage59Rattens greppytor värms snabbare
och till en högre temperatur än resten
av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 107.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamE:intervalltorkningOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 2.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 137
