258Îngrijirea autovehiculului
2. Decuplaţi soclul becului apăsândopritorul din faţă. Scoateţi soclul
becului din carcasa reflectorului.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Lampă de semnalizare faţă Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini laterale
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Funcţia lumină de poziţie pe timp
de zi
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Faruri LED Farurile pentru fază scurtă şi lungă,lămpile de poziţie laterale, luminile pe timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate
ca LED-uri şi nu pot fi schimbate.Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.

Îngrijirea autovehiculului259
2. Desfaceţi şurubul şi îndepărtaţimasca.
3. Desfaceţi trei şuruburi şidemontaţi ansamblul lămpii din
faţă.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
7. Introduceţi soclul becului în ansamblul lămpii, răsuciţi în sens
orar şi cuplaţi.
8. Montaţi ansamblul lămpii prin strângerea celor trei şuruburi.
9. Fixaţi masca şi strângeţi şurubul.
10. Ataşaţi şi fixaţi capacul.
Lămpile de poziţie din spateLămpile de poziţie din spate şi lămpilede frână sunt proiectate ca LED-uri.
În cazul unei defecţiuni, apelaţi la un
atelier pentru înlocuirea LED-urilor.

260Îngrijirea autovehicululuiAnsamblul lămpii din caroserie
1. Scoateţi capacul de pe partearespectivă.
2. Deşurubaţi manual cele două piuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
5. Scoateţi şi înlocuiţi becul lămpii de
semnalizare.
6. Fixaţi suportul becului la ansamblul lămpii.
7. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.

Îngrijirea autovehiculului261Ansamblul lămpii din hayon
1. Desprindeţi capacul din hayon şiscoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpii din locaşuri şi îndepărtaţi-
le.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
Lampa de ceaţă spate ( 1)
Lampa de marşarier ( 2)
5. Scoateţi becul şi înlocuiţi-l:
Lampa de ceaţă spate

262Îngrijirea autovehiculului
Lampa de marşarier
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

Îngrijirea autovehiculului2634. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele defecte pot fi
recunoscute după firul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

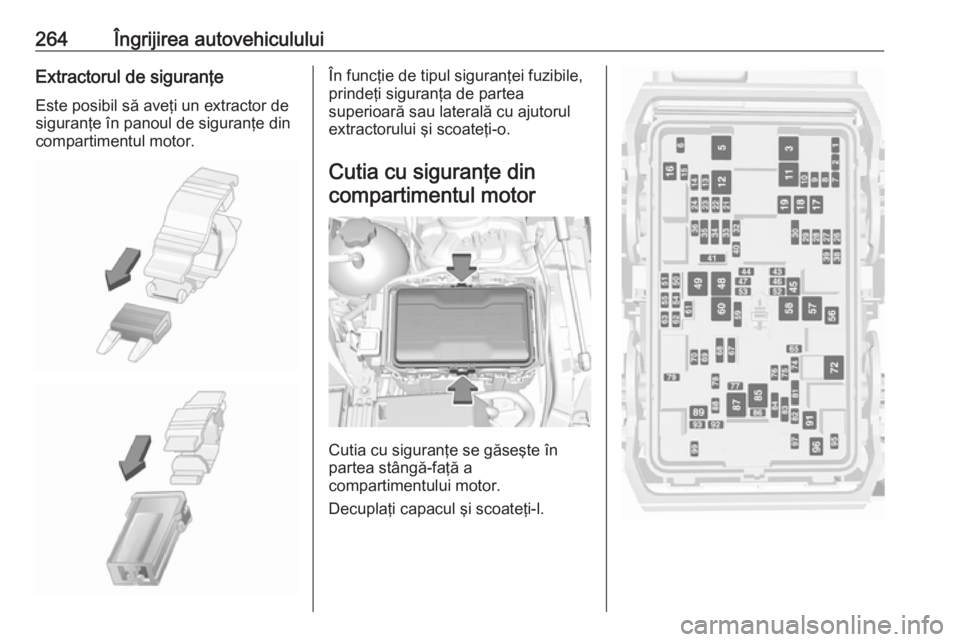

264Îngrijirea autovehicululuiExtractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

Îngrijirea autovehiculului267Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.
Nr.Circuit1Acţionare electrică geam stânga2Acţionare electrică geam
dreapta3Modul control caroserie4Ventilator control sistem aer
condiţionat5Modul control caroserie6Elementele remorcii7Scaunele spate, rabatarea
acţionată electric8Modul control caroserie9Modul de comandă motor10Ecran frontal11Reducţie NO x/Încălzitor
conductă12Reducţie NO x/Senzor de
calamină13Modul UREE14Volanul încălzit15Modul de comandă transmisie16Amplificatorul
