2017.5 OPEL INSIGNIA BREAK park assist

194Kørsel og betjeningBageste parkeringsassistent9Advarsel
Det er føreren, der har det fulde
ansvar for parkeringsmanøvren.
Kontroller altid området omkring
bilen, når du bakker og bruger
parkeringsassistentsystemet bag.
Den bageste parkeringsassistent gør
det lettere at parkere, idet den måler
afstanden mellem bil og forhindringer bagude. Den informerer og advarer
føreren ved hjælp af akustiske signa‐
ler og indikationer på displayet.
Systemet har fire ultralydparkerings‐
følere i bagkofangeren.
Aktivering
Når tændingen slås til, aktiveres den
bageste parkeringsassistent.
Når lysdioden i parkeringsassistent‐ knappen r lyser, indikerer det, at
systemet er funktionsklart.
Indikation
Systemet advarer føreren med
hørbare signaler om potentielt farlige
forhindringer bag bilen i en afstand på op til 50 cm, når et fremadgående
gear er valgt, henholdsvis op til
1,5 meter, når bakgear er valgt.
Afhængigt af hvilken side der er
tættest på en forhindring, vil du høre
advarselssignaler i bilen i den pågæl‐
dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.
Desuden vises afstanden til forhin‐
dringer bag bilen ved hjælp af
afstandslinjer, der ændrer sig, i fører‐
informationscentret 3 100.Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere
prioritet. Når meddelelsen slettes,
fremkommer afstandsvisningen igen.
Deaktivering
Tryk på parkeringsassistentknappen
r for at deaktivere, hvorefter lysdio‐
den i knappen slukkes.
Fejl
I tilfælde af en fejl, eller hvis systemet er midlertidigt ude af drift, f.eks. på
grund af et højt støjniveau uden for
bilen, eller andre forstyrrende fakto‐
rer, blinker dioden i knappen i

Kørsel og betjening195tre sekunder og slukkes dernæst. Der
vises en meddelelse i førerinforma‐
tionscentret.

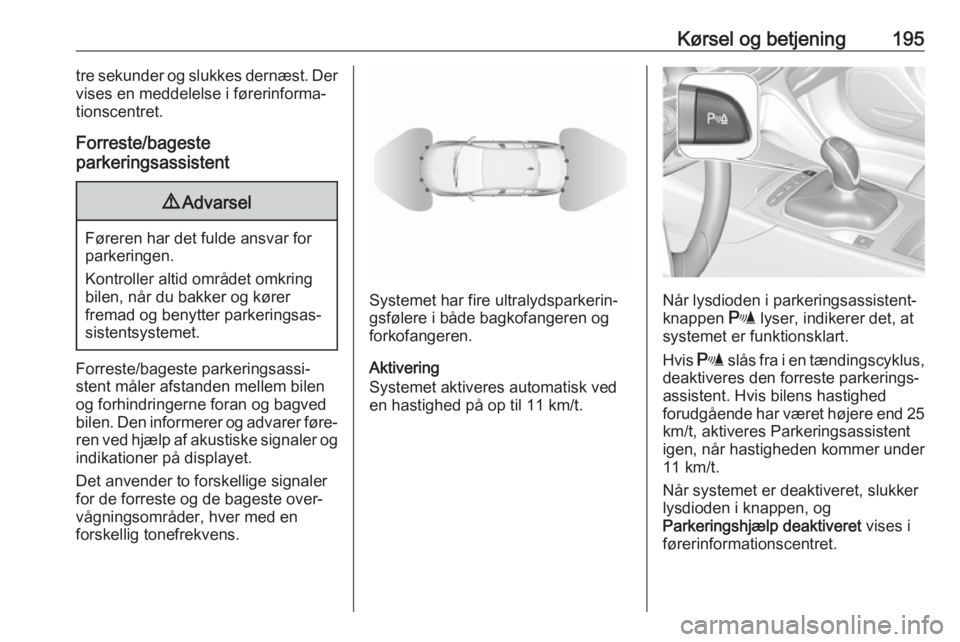

Forreste/bageste
parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for
parkeringen.
Kontroller altid området omkring
bilen, når du bakker og kører
fremad og benytter parkeringsas‐
sistentsystemet.
Forreste/bageste parkeringsassi‐ stent måler afstanden mellem bilen
og forhindringerne foran og bagved
bilen. Den informerer og advarer føre‐ ren ved hjælp af akustiske signaler og
indikationer på displayet.
Det anvender to forskellige signaler for de forreste og de bageste over‐
vågningsområder, hver med en
forskellig tonefrekvens.
Systemet har fire ultralydsparkerin‐
gsfølere i både bagkofangeren og
forkofangeren.
Aktivering
Systemet aktiveres automatisk ved en hastighed på op til 11 km/t.Når lysdioden i parkeringsassistent‐
knappen r lyser, indikerer det, at
systemet er funktionsklart.
Hvis r slås fra i en tændingscyklus,
deaktiveres den forreste parkerings‐
assistent. Hvis bilens hastighed
forudgående har været højere end 25
km/t, aktiveres Parkeringsassistent
igen, når hastigheden kommer under
11 km/t.
Når systemet er deaktiveret, slukker
lysdioden i knappen, og
Parkeringshjælp deaktiveret vises i
førerinformationscentret.

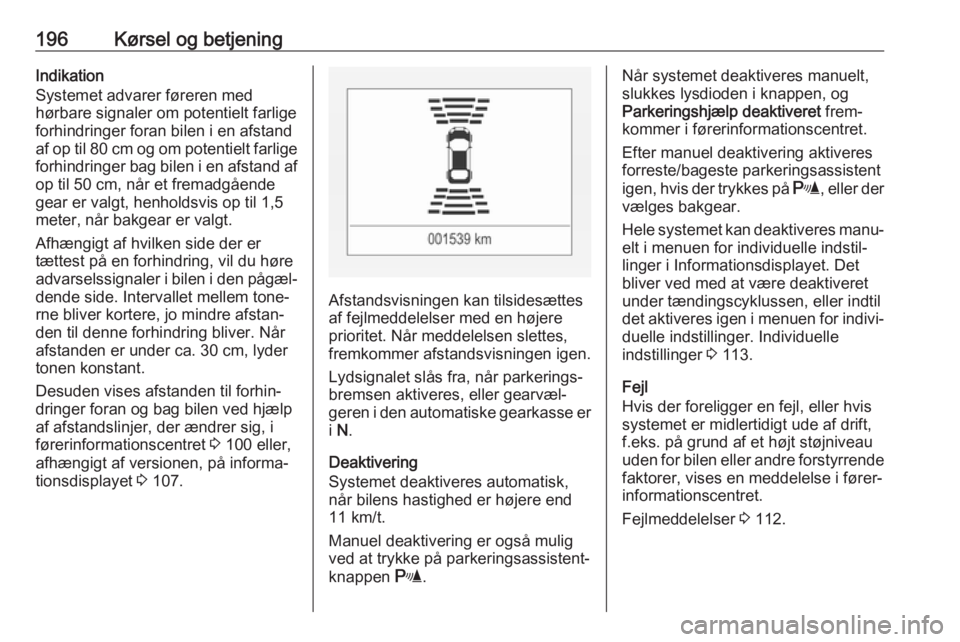

196Kørsel og betjeningIndikation
Systemet advarer føreren med
hørbare signaler om potentielt farlige
forhindringer foran bilen i en afstand
af op til 80 cm og om potentielt farlige
forhindringer bag bilen i en afstand af
op til 50 cm, når et fremadgående
gear er valgt, henholdsvis op til 1,5
meter, når bakgear er valgt.
Afhængigt af hvilken side der er
tættest på en forhindring, vil du høre
advarselssignaler i bilen i den pågæl‐
dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.
Desuden vises afstanden til forhin‐
dringer foran og bag bilen ved hjælp
af afstandslinjer, der ændrer sig, i
førerinformationscentret 3 100 eller,
afhængigt af versionen, på informa‐
tionsdisplayet 3 107.
Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere
prioritet. Når meddelelsen slettes,
fremkommer afstandsvisningen igen.
Lydsignalet slås fra, når parkerings‐
bremsen aktiveres, eller gearvæl‐
geren i den automatiske gearkasse er
i N .
Deaktivering
Systemet deaktiveres automatisk,
når bilens hastighed er højere end
11 km/t.
Manuel deaktivering er også mulig ved at trykke på parkeringsassistent‐
knappen r.
Når systemet deaktiveres manuelt,
slukkes lysdioden i knappen, og
Parkeringshjælp deaktiveret frem‐
kommer i førerinformationscentret.
Efter manuel deaktivering aktiveres
forreste/bageste parkeringsassistent
igen, hvis der trykkes på r, eller der
vælges bakgear.
Hele systemet kan deaktiveres manu‐
elt i menuen for individuelle indstil‐
linger i Informationsdisplayet. Det
bliver ved med at være deaktiveret
under tændingscyklussen, eller indtil
det aktiveres igen i menuen for indivi‐
duelle indstillinger. Individuelle
indstillinger 3 113.
Fejl
Hvis der foreligger en fejl, eller hvis
systemet er midlertidigt ude af drift,
f.eks. på grund af et højt støjniveau
uden for bilen eller andre forstyrrende
faktorer, vises en meddelelse i fører‐
informationscentret.
Fejlmeddelelser 3 112.

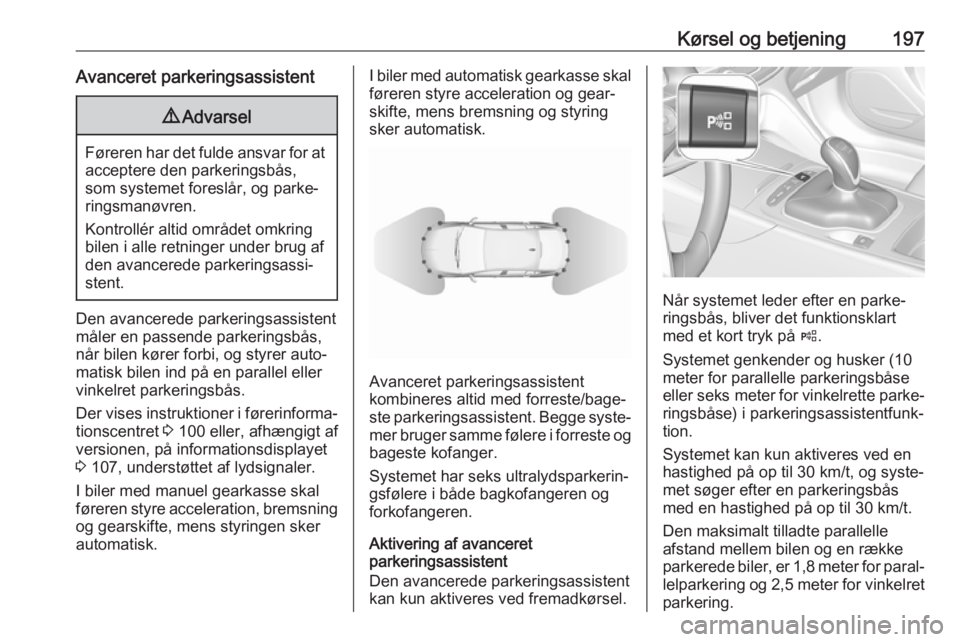

Kørsel og betjening197Avanceret parkeringsassistent9Advarsel
Føreren har det fulde ansvar for at
acceptere den parkeringsbås,
som systemet foreslår, og parke‐
ringsmanøvren.
Kontrollér altid området omkring
bilen i alle retninger under brug af
den avancerede parkeringsassi‐
stent.
Den avancerede parkeringsassistent
måler en passende parkeringsbås,
når bilen kører forbi, og styrer auto‐
matisk bilen ind på en parallel eller
vinkelret parkeringsbås.
Der vises instruktioner i førerinforma‐ tionscentret 3 100 eller, afhængigt af
versionen, på informationsdisplayet 3 107, understøttet af lydsignaler.
I biler med manuel gearkasse skal
føreren styre acceleration, bremsning
og gearskifte, mens styringen sker
automatisk.
I biler med automatisk gearkasse skal føreren styre acceleration og gear‐
skifte, mens bremsning og styring
sker automatisk.
Avanceret parkeringsassistent
kombineres altid med forreste/bage‐
ste parkeringsassistent. Begge syste‐
mer bruger samme følere i forreste og bageste kofanger.
Systemet har seks ultralydsparkerin‐
gsfølere i både bagkofangeren og
forkofangeren.
Aktivering af avanceret
parkeringsassistent
Den avancerede parkeringsassistent
kan kun aktiveres ved fremadkørsel.
Når systemet leder efter en parke‐
ringsbås, bliver det funktionsklart
med et kort tryk på (.
Systemet genkender og husker (10
meter for parallelle parkeringsbåse
eller seks meter for vinkelrette parke‐
ringsbåse) i parkeringsassistentfunk‐
tion.
Systemet kan kun aktiveres ved en
hastighed på op til 30 km/t, og syste‐
met søger efter en parkeringsbås
med en hastighed på op til 30 km/t.
Den maksimalt tilladte parallelle
afstand mellem bilen og en række
parkerede biler, er 1,8 meter for paral‐
lelparkering og 2,5 meter for vinkelret parkering.

Kørsel og betjening199
Når systemet finder en parkerings‐
bås, gives en visuel feedback på
farve-info-displayet, og der høres et
lydsignal.
Hvis føreren ikke standser bilen, efter
at en parkeringsbås er foreslået,
begynder systemet at søge efter en
anden passende parkeringsbås.
Funktion for parkeringsguide
Systemets forslag til en parkerings‐
bås accepteres, når føreren standser
bilen inden for 10 meter for parallelle
parkeringsbåse, eller seks meter for
vinkelrette parkeringsbåse, efter at
meddelelsen Stop er givet. Systemet
beregner den optimale rute ind i
parkeringsbåsen.En kortvarig vibration i rattet, efter at
der er sat i bakgear, indikerer, at
styringen kontrolleres af systemet.
Dernæst styres bilen med manuel
gearkasse automatisk ind i båsen ved
at give føreren detaljerede instruktio‐
ner om, hvornår denne skal bremse,
accelerere eller skifte gear. Med auto‐ matisk gearkasse styres bilen auto‐
matisk ind i båsen ved at give føreren
detaljerede instruktioner om at acce‐
lerere og skifte til et fremadgear eller
bakgear. Føreren skal holde
hænderne væk fra rattet. Under
parkeringsvejledningen er manøvre‐
ringshastigheden begrænset.
Vær altid opmærksom på lyden fra
forreste/bageste parkeringsassistent. En vedvarende lyd angiver, at afstan‐
den til en genstand er mindre end ca. 30 cm.
Hvis føreren af en eller anden grund
skal overtage styringen af bilen, skal
rattet kun holdes i yderkanten. Den
automatiske styring annulleres i dette tilfælde.Displayvisning
Instruktionerne på displayet viser:
● Generelle anvisninger og advar‐ selsmeddelelser.
● En påmindelse ved kørsel med over 30 km/t under søgning efter
en parkeringsbås.
● Krav om at standse bilen, når en parkeringsbås er fundet.
● Kørselsretningen under parkerin‐
gen.
● Styring af skift til bakgear eller første gear eller R eller D med
automatisk gearkasse.
● Krav om at standse eller køre langsomt.
● For nogle af instruktionernes vedkommende vises der en
statuslinje i førerinformations‐
centret.
● Den vellykkede gennemførelse af parkeringsmanøvren indikeret
ved et pop-op-symbol og en klok‐ ketone.
● Afbrydelsen af en parkeringsma‐ nøvre.

200Kørsel og betjeningVisning af prioriteter
Visnngen af den avancerede parke‐
ringsassistent i førerinformationscen‐
tret kan hindres af køretøjsmeddelel‐
ser med en højere prioritet. Efter
godkendelse af meddelelsen ved at
trykke på SET/CLR på blinklysarmen
eller på 9 på rattet vises instruktio‐
nerne for avanceret parkeringsassi‐ stent igen, og parkeringsmanøvrenkan fortsættes.
Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren
● overskridelse af maksimalt antal gearskift:
otte parkeringscyklusser vedparallelparkering og
fem parkeringscyklusser ved
vinkelret parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐ mets side under manøvrering angives
med Parkering deaktiveret på
displayet. Derudover høres et lydsig‐
nal.
Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Føreren ikke lykkedes at gennemføre parkeringen.
● Systemet fungerer ikke.
● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis
objektet ikke fjernes, deaktiveres
systemet. Et langt tryk på ( aktiverer
systemet og søgningen efter en ny
parkeringsbås.Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde afreflekterende overflader på
genstande eller klæder samt
eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den nederste del af kofangeren.
Forsigtig
Systemets ydelse kan være
nedsat, hvis sensorerne er tildæk‐ ket, f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.

Kørsel og betjening201Der gælder særlige betingelser,hvis der er højere køretøjer i
nærheden (f.eks. off-road køretø‐
jer, MPV'er, varevogne). Registre‐ ring af genstande og korrekt
afstandsindikering i den øverste
del af disse køretøjer kan ikke
garanteres.
Genstande med et meget lille
reflekteringstværsnit, f.eks. meget
smalle genstande, eller genstande
i bløde materialer, registreres
muligvis ikke af systemet.
Parkeringsassistentsystemerne
registrerer ikke objekter uden for
registreringsområdet.
Bemærkninger
Det er muligt, at sensoren registrerer
et ikke-eksisterende objekt forårsa‐
get af ekkoforstyrrelse fra ekstern
akustisk støj eller mekaniske uover‐
ensstemmelser (sporadisk falske
advarsler kan forekomme).
Sørg for, at den forreste nummer‐
plade er ordentligt fastgjort (ikke bøjet og ingen mellemrum til kofan‐geren i venstre eller højre side) og
sensorerne sidder godt fast.
Systemet for avanceret parkerings‐
assistent reagerer muligvis ikke på
ændringer i den ledige parkerings‐
plads, efter at en parkering er
indledt. Systemet kan evt. genkende
en indkørsel, en port, en gårdsplads eller selv et gadekryds som en
parkeringsbås. Efter skift til bakgear
starter systemet en parkeringsma‐
nøvre. Vær opmærksom på, om den foreslåede parkeringsbås er ledig.
Ujævnheder i overfladen, f.eks.
områder med vejarbejde, registreres
ikke af systemet. Føreren accepte‐
rer ansvaret.
Bemærkninger
På nye biler skal systemet kalibreres ved brug første gang. For at opnå
optimal parkeringsvejledning
kræves en køreafstand på mindst
10 km, inklusive en række sving.
Systemet er kalibreret til fabriksmon‐
terede hjul. Ydeevnen under parke‐
ring ændres med andre dæk eller
hjulstørrelser.Blindzoneassistent til siden
Systemet Blindzoneassistent til siden registrerer og rapporter genstande på
begge sider af bilen, inden for en
bestemt "blindvinkelzone". Systemet viser en visuel advarsel i begge side‐ spejle, når der registreres genstande,
der måske ikke er synlige i bakspejlet
og sidespejlene.
Radarsensorerne til Blindzoneassi‐
stent til siden er placeret i bagkofan‐
geren.9 Advarsel
Blindzoneassistent til siden erstat‐
ter ikke førerens udsyn.
Systemet registrerer ikke:
● køretøjer uden for de blinde vinkler, der kan nærme sig
hurtigt
● fodgængere, cyklister eller dyr Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.

202Kørsel og betjeningNår systemet registrerer et køretøj i
blindvinkelzonen under kørsel
fremad, enten når man overhaler eller
bliver overhalet, tændes det gule
advarselssymbol B i det relevante
sidespejl. Hvis føreren derefter akti‐
verer blinklyset, begynder advarsels‐
symbolet B at blinke gult for at advare
om ikke at skifte vognbane.
Bemærkninger
Hvis det overhalende køretøj kører mindst 10 km/t hurtigere end køre‐
tøjet, der overhales, lyser symbolet
B muligvis ikke i det relevante side‐
spejl.Når bilen startes, tændes displayet
for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Hvis bilen er udstyret med vognbane‐
skiftalarm 3 203, vises symbolet
F i spejlene.
Deaktivering Aktivering eller deaktivering af Blind‐
zoneassistent til siden kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 113.
Informationsdisplay 3 107.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner
Registreringszonerne starter ved
bageste kofanger og strækker sig ca.
tre meter bagud og til siderne. Zonens højde er mellem ca. en halv meter og
to meter fra jorden.
Systemet er deaktiveret, hvis bilen
trækker en anhænger, eller hvis der
er monteret en cykelholder.
Blindzoneassistent til siden er bereg‐
net til at ignorere stationære
genstande som f.eks. autoværn, stol‐ per, kantsten, mure og bjælker.
Parkerede biler eller modkørende
biler registreres ikke.
Systembegrænsninger Lejlighedsvis vil systemet glemme at
advare. Dette kan ske under normale
omstændigheder og vil øges i våde
forhold.
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
