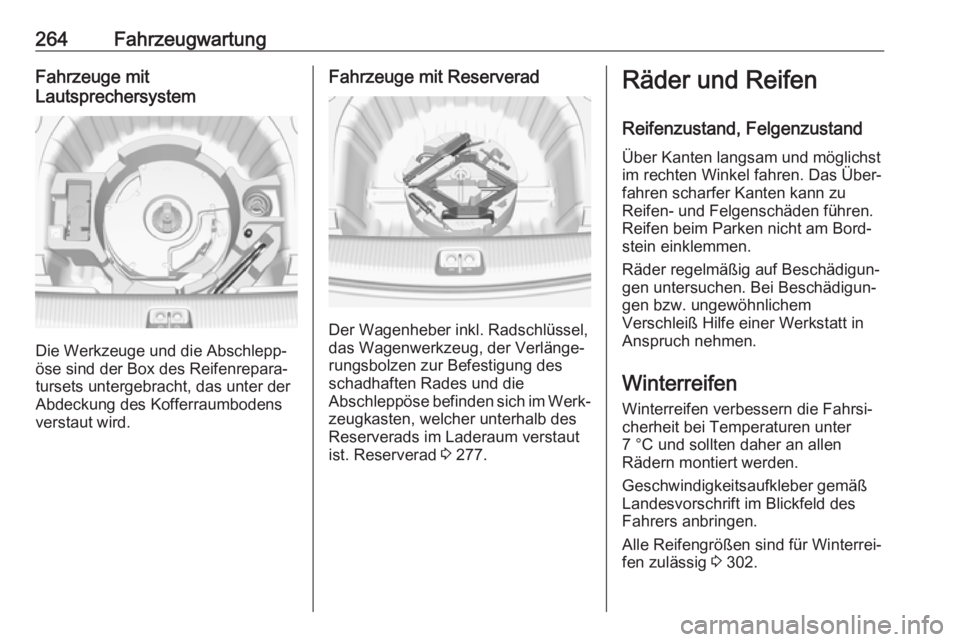

264FahrzeugwartungFahrzeuge mit
Lautsprechersystem
Die Werkzeuge und die Abschlepp‐
öse sind der Box des Reifenrepara‐ tursets untergebracht, das unter der
Abdeckung des Kofferraumbodens
verstaut wird.
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die
Abschleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist. Reserverad 3 277.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 302.

Fahrzeugwartung265Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 298.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 302.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐
druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Sicherstellen, dass die Reifenlastein‐ stellung dem aktuellen Reifendruck
entspricht. Reifenlast 3 266.

272FahrzeugwartungFlasche mit Dichtmittel und Kompres‐
sor aus der Box entnehmen.
1. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
2. Typ 1: Kompressor-Luftschlauch
auf den Anschluss der Dichtmit‐
telflasche schrauben und Dicht‐
mittelflasche in die Halterung am
Kompressor einsetzen.
Typ 2: Verschlussstopfen vom
Kompressor und von der Flasche
mit Dichtmittel abnehmen.
Schraube auf den Kompressor
aufschrauben, ohne die Metallfo‐
lie von der Flasche abzuziehen.
3. Kompressor so in Reifennähe platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Typ 1: Einfüllschlauch am Reifen‐
ventil anschrauben.

Fahrzeugwartung277Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom Boden abhebt.
5. Radmuttern herausdrehen. 6. Rad wechseln. Reserverad 3 277.
7. Radmuttern eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Muttern über Kreuz fest‐ ziehen. Anzugsdrehmoment125 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Abdeckung am Ansatzpunkt anbringen.12. Das ersetzte Rad 3 277, das
Wagenwerkzeug 3 263 und den
Adapter für die Felgenschlösser
3 70 sicher verstauen.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Anhebestelle für Hebebühne
Anhebestelle für hinteren Arm der
Hebeplattform am Unterboden.
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads,
das sich von den anderen Rädern
unterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen eingehalten werden, auch wenn amRad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt

Fahrzeugwartung2791. Verlängerungsschraube auf denGewindebolzen aufstecken.
2. Das beschädigte Rad mit der Außenseite nach oben in der
Reserveradaufnahme verstauen
und durch Drehen der Flügelmut‐
ter am Gewindebolzen nach rechts fixieren.9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose
Gegenstände Insassen treffen.
Rad, Wagenheber und Wagen‐
werkzeug stets an der vorgesehe‐ nen Stelle aufbewahren und
befestigen.
NotradAchtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine
Reifenpanne am Hinterrad, das
Notrad vorne anbringen und das voll‐ wertige Rad hinten.
Schneeketten 3 270.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.

280FahrzeugwartungStarthilfeMotor nicht mit Schnelllader anlas‐sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre
Kapazität (Ah) darf nicht wesent‐
lich unter der der entladenen
Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucherabschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.
Die Pluspolschutzkappen an beiden
Fahrzeugbatterien öffnen.

Fahrzeugwartung281Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Fahrzeugmasse‐
punkt Ihres Fahrzeugs im Motor‐
raum anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
einer Minute durchgeführt
werden.3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeugabschleppen
Abdeckkappe am Schlitz ausrasten
und nach unten abnehmen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 263.

282Fahrzeugwartung
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit Schaltgetriebe und
Allradantrieb: Wenn das Fahrzeug
mit allen vier Rädern auf der Fahr‐
bahn abgeschleppt wird, gibt es keine technischen Einschränkungen
hinsichtlich Geschwindigkeit und
Entfernung. Wenn nur eine Achse
angehoben wurde, beträgt die zuläs‐
sige Höchstgeschwindigkeit 50 km/h.
Es gibt keine Entfernungsbeschrän‐
kung.
Fahrzeuge mit Automatikgetriebe
und Allradantrieb: Das Fahrzeug
muss nach vorne schauend abge‐
schleppt werden. Wenn das Fahr‐
zeug mit allen vier Rädern auf der
Fahrbahn abgeschleppt wird, darf es
nicht schneller als 50 km/h und nicht
weiter als 50 km gezogen werden.
Wenn die Vorderachse angehoben
wurde, beträgt die zulässige Höchst‐
geschwindigkeit 50 km/h. Es gibt
keine Entfernungsbeschränkung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der äußeren Lasche
in die Vertiefung einsetzen und Abde‐ ckung festdrücken.
