Nega vozila207Meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki
V sprednjih smernikih je žarnica z
dolgo življenjsko dobo, ki je ni
mogoče zamenjati.
V primeru okvare žarnice z dolgo
življenjsko dobo se obrnite na
servisno delavnico.
Zadnje luči
1. Sprostite pokrov v prtljažniku na ustrezni strani in ga odstranite.
Pri vozilih s kompletom za
popravilo pnevmatik v desni bočni
steni:
Odstranite dele kompleta za popravilo pnevmatik in vsa orodja
iz zadnjega vložka. Stisnite ta
vložek na zgornji strani in ga
odstranite z bočne stene.

208Nega vozila
2. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite pritrdilne zaponke in odstranite nosilec žarnic iz sklopaluči.
5. Odstranite žarnico in vstavite novo, tako da jo previdno
potisnete v držalo in obrnete v
levo:
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Žarnico vstavite v sklop zadnje luči in jo obrnite v desno. Pritrdite
sklop luči z držalnimi zatiči v
odprtine v karoseriji vozila.
Plastične varovalne matice trdno
privijte z notranje strani
prtljažnika.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo/zadnja
meglenka
Luč za vzvratno vožnjo se nahaja v
sklopu desne luči v vratih prtljažnika,
zadnja meglenka pa v sklopu leve luči
v vratih prtljažnika.
Za obe žarnici velja enak opis
postopka zamenjave.

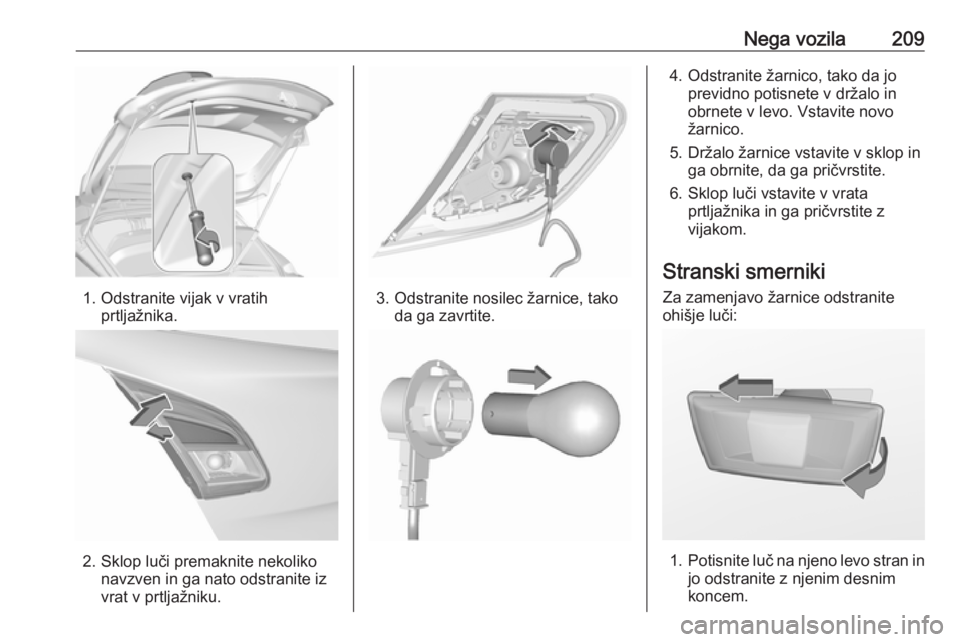

Nega vozila209
1. Odstranite vijak v vratihprtljažnika.
2. Sklop luči premaknite nekolikonavzven in ga nato odstranite iz
vrat v prtljažniku.
3. Odstranite nosilec žarnice, tako da ga zavrtite.
4. Odstranite žarnico, tako da jo previdno potisnete v držalo in
obrnete v levo. Vstavite novo
žarnico.
5. Držalo žarnice vstavite v sklop in ga obrnite, da ga pričvrstite.
6. Sklop luči vstavite v vrata prtljažnika in ga pričvrstite z
vijakom.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

210Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Tretja zavorna luč
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.

Nega vozila2114. Žarnico izvlecite iz nosilca invstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisu.
Stropna luč Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

212Nega vozila
Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila213Št.Tokokrog1Vmesniški modul prikolice,
nosilec na zadku vozila2–3Senzor akumulatorja4Krmilni modul podvozja, črpalka
za gorivo5ABS6Kratka luč in luč za dnevno
vožnjo na levi, zaslonka
ksenonske dolge luči na levi in
desni7–8Krmilni modul menjalnika MTA,
krmilni modul sistema LPG9Zaznavanje napetosti krmilnega
modula karoserije10Višinska nastavitev žarometov11Zadnji brisalec12Ogrevano zadnje steklo13Kratka luč in luč za dnevno
vožnjo na desniŠt.Tokokrog14Ogrevano zunanje ogledalo15–16Komplet ojačevalnika zavor17Vžig, napajanje zaganjalnika18Motorni računalnik19Črpalka za gorivo20–21Elektromagneti motorja, senzorji
motorja22–23Sistem za vbrizgavanje24Sistem za pranje25–26Senzorji motorja27Zaporni ventil grelnika28Motorni računalnik29Motorni računalnik30Motorni računalnikŠt.Tokokrog31Dolga luč na levi, ksenonska
kratka luč na levi32Dolga luč na desni, ksenonska
kratka luč na desni33Motorni računalnik34Hupa35Sklopka kompresorja klimatske
naprave36Prednje meglenke

214Nega vozilaŠt.Tokokrog1Črpalka ABS2Sprednji brisalec3Ventilator4Instrumentna plošča5Ventilator za hlajenje6Grelnik dizelskega goriva7Menjalnik8Ventilator za hlajenje9Ventilator za hlajenje10Ventilator za hlajenje11Zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči. Primite ročaj,
nato povlecite stikalo luči in ga
preklopite navzdol.
