2017.5 OPEL CORSA E Sürücü El Kitabı (in Turkish)

Araç bakımı2072. Ampul tutucuyu ayırmak içinklipse basın. Lamba taşıyıcısını
reflektörden çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucuyu klips aşağıya gelecek şekilde takın ve bir
tıklama sesi duyulana kadar tespit
edin.
5. Kapağı takın.
Ampullü park lambası/gündüz
sürüş farı
1. Ampul duyunu (1) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın.
2. Her iki klipsi birbirine bastırın ve ampul duyunu far yuvasından
çekip çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul duyunu ön far muhafazasına yerleştirin ve saat
yönünde çevirin.

208Araç bakımıLED'li park lambası/gündüz sürüşfarı
Park lambaları ve gündüz sürüş
farları LED'li olarak tasarlanmıştır ve
değiştirilemez. Bir LED
arızalandığında bir yetkili servise
danışın.
Xenon farlar9 Tehlike
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Park lambaları/gündüz sürüş farları
LED'li olarak tasarlanmıştır ve
değiştirilemez.
Manevra aydınlatması ampulleri
değiştirilebilir.
Ön dönüş sinyali lambaları 3 209.
Manevra lambası
1. Kapağı (3) saat yönünün tersine
çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü serbest bırakarak ve çekerek fiş konektöründen
çıkarın.
4. Ampulü değiştirin. Ampul tutucusunu fiş konektörüyle
birlikte takın ve geçirin.
5. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

Araç bakımı209Sis lambalarıAmpullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ön dönüş sinyali lambaları Ön dönüş sinyali lambaları,
değiştirilemez tipte uzun ömürlü
ampuller içerir.
Bir uzun ömürlü ampul
arızalandığında bir yetkili servise
danışın.
Arka lambalar
1. Bagaj bölmesinin ilgili tarafındaki kapağı serbest bırakın ve çıkarın.
Lastik onarım kiti yan duvarda
olan araçlarda:
Lastik onarım kiti parçaları ve
bütün aletleri arka elemandan
çıkarın. Bu elemanı üst tarafından
sıkıştırın ve yan duvardan çıkarın.

210Araç bakımı
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Tutucu tırnaklara bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü soketin içine hafifçe itip saat yönü tersine çevirerekçıkarın ve değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampulü takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden sıkın.
Kapağı kapatın ve tam oturmasını
sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası arka kapak içindeki sağ lamba grubu içinde, arka sis
lambası ise arka kapak içindeki sol
lamba grubu içinde bulunur.
Ampul değiştirme açıklaması her iki
lamba için de aynıdır.

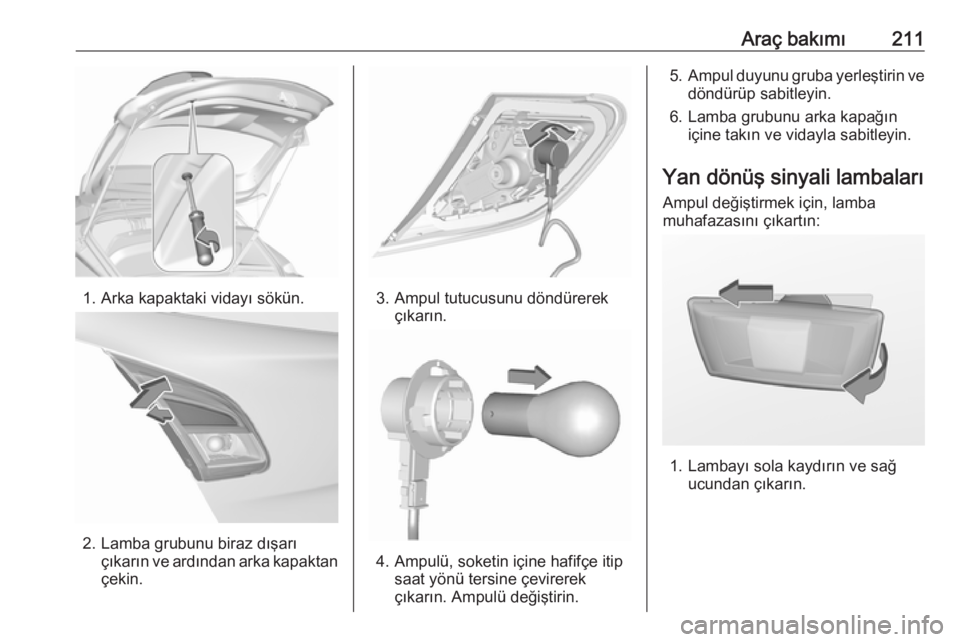

Araç bakımı211
1. Arka kapaktaki vidayı sökün.
2. Lamba grubunu biraz dışarıçıkarın ve ardından arka kapaktan
çekin.
3. Ampul tutucusunu döndürerek çıkarın.
4. Ampulü, soketin içine hafifçe itipsaat yönü tersine çevirerekçıkarın. Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
döndürüp sabitleyin.
6. Lamba grubunu arka kapağın içine takın ve vidayla sabitleyin.
Yan dönüş sinyali lambaları Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

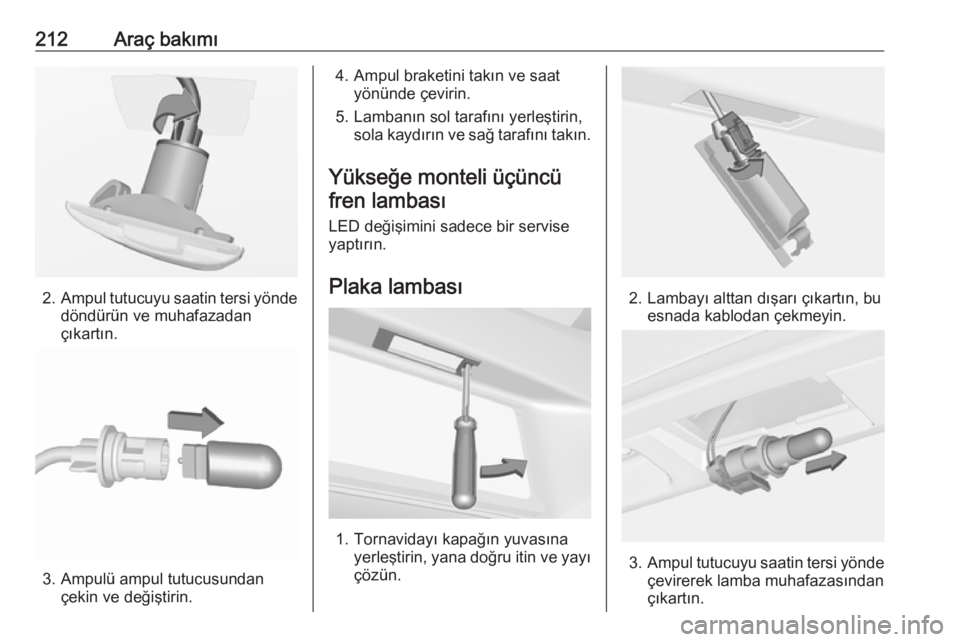

212Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Yükseğe monteli üçüncü fren lambası
LED değişimini sadece bir servise
yaptırın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

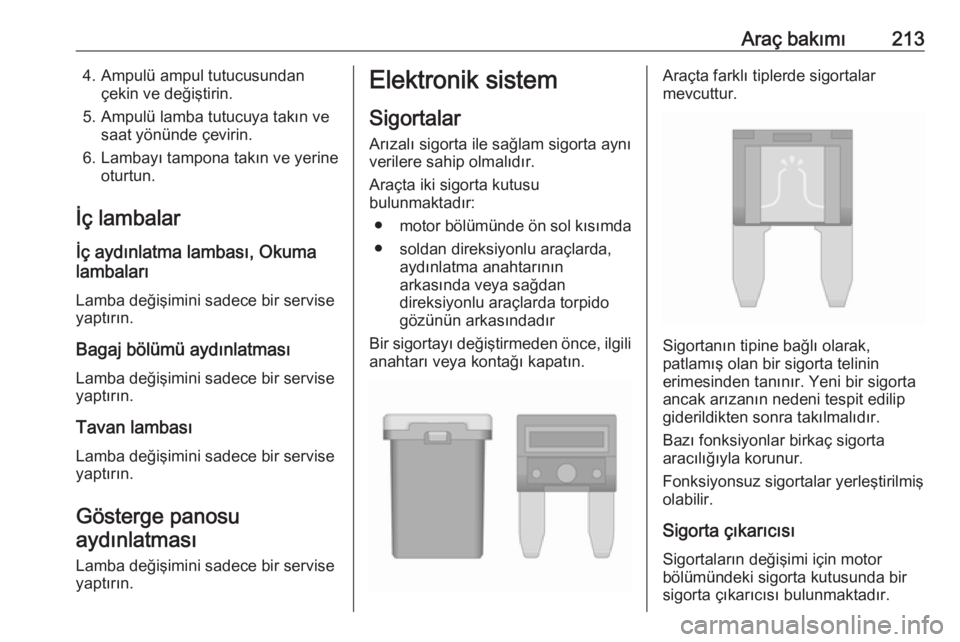

Araç bakımı2134. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

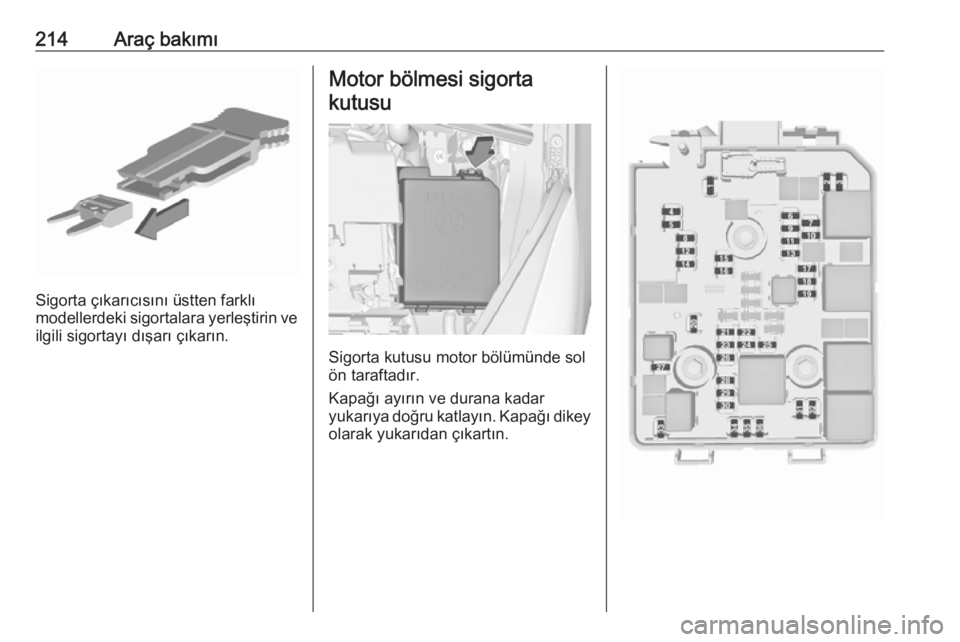

214Araç bakımı
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
