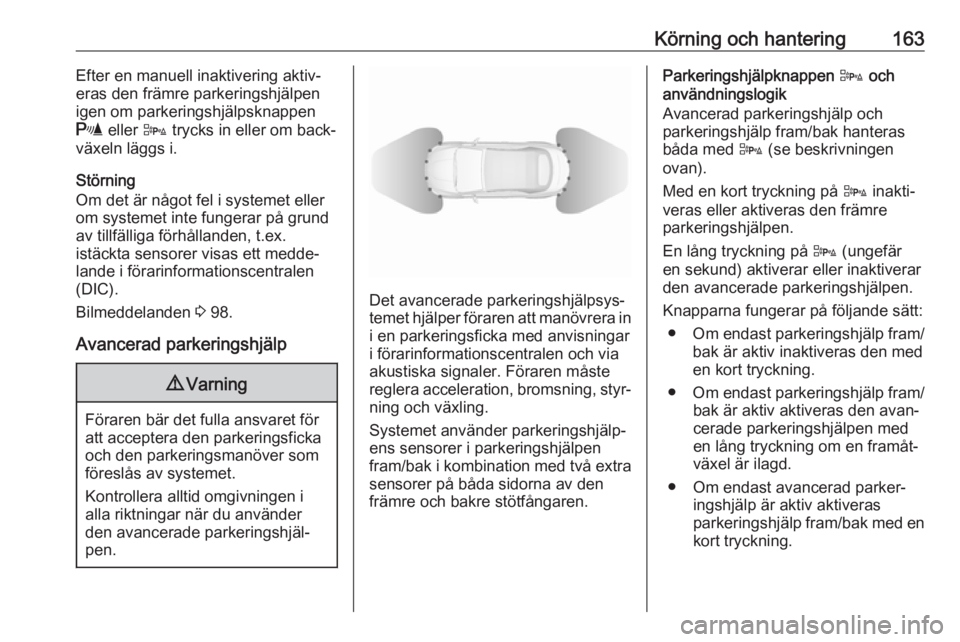

Körning och hantering163Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om parkeringshjälpsknappen
r eller D trycks in eller om back‐
växeln läggs i.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund av tillfälliga förhållanden, t.ex.
istäckta sensorer visas ett medde‐
lande i förarinformationscentralen
(DIC).
Bilmeddelanden 3 98.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Det avancerade parkeringshjälpsys‐ temet hjälper föraren att manövrera in i en parkeringsficka med anvisningar
i förarinformationscentralen och via
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐
ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra sensorer på båda sidorna av den
främre och bakre stötfångaren.
Parkeringshjälpknappen D och
användningslogik
Avancerad parkeringshjälp och
parkeringshjälp fram/bak hanteras
båda med D (se beskrivningen
ovan).
Med en kort tryckning på D inakti‐
veras eller aktiveras den främre
parkeringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt: ● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐
cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras
parkeringshjälp fram/bak med en
kort tryckning.

166Körning och hanteringInaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten i förarin‐
formationscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
● det finns ett fel i systemet
● föraren inte lyckades slutföra parkeringsmanövern
● systemet inte fungerar
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna i förarinformationscentralen.
Flyttas föremålet fortsätter parker‐
ingsmanövern. Om föremålet inte tas
bort inaktiveras systemet. Tryck på
D i ungefär en sekund för att aktiv‐
era systemet och söka efter en ny
parkeringsficka.Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐
eras och deaktiveras genom att
inställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 100.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.

Körning och hantering167Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐
cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten
igen släcks varningssymbolerna. Om
ett fordon då upptäcks i döda vinkeln
tänds varningssymbolen B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.

168Körning och hanteringSystemet kan aktiveras eller inaktive‐
ras på menyn Inställningar i
Info-Display, personliga inställningar
3 100.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är mellan
cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är
utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning Enstaka missade varningar kan före‐
komma under normala förhållanden.Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 225.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐
ran och den avancerade parker‐ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

Körning och hantering169
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med 1 meters avstånd
som projiceras på bilden för att ange
avståndet till de föremål som visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display.
Personliga inställningar 3 100.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Displayens övre rad kan rensas
genom att man trycker på multifunk‐
tionsratten.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan kan
ställas in genom att man först trycker
på och sedan vrider multifunktions‐
knappens yttre ring.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.

Bilvård201Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme7Fläktreglage8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS-ventiler14–15Motorstyrenhet

202BilvårdNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32AirbagNrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐
sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel
uppstå.

Bilvård207Använd däckstorleken 245/45 R18
endast som vinterdäck.
På bilar med dieselmotor är inte stål‐
fälgar utan endast speciella lättme‐
tallfälgar godkända för denna bil tillåtna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Däckbeteckningar
T.ex. 235/55 R 17 99 V235:Däckets bredd i mm55:Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R:Stomtyp: RadialRF:Konstruktion: RunFlat17:Fälgdiameter i tum99:Kod bärförmåga t.ex.: 99
motsvarar 775 kgV:Hastighetskod
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 237.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Övervakningssystem för däcktryck
Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas med knapparna på
blinkersspaken.
