2017.5 OPEL ASTRA K ESP

Sürüş ve kullanım335önde giden bir araca olan mesafeyi
tespit etmek için kullanılır.
40 km/saat üzerindeki hızlarda
etkindir.
Önde giden bir araç tespit edildiğinde,
mesafe bir Sürücü Bilgi Sistemi
(Driver Information Centre)
sayfasında saniye olarak gösterilir.
Orta seviye ekranında, sinyal kolu
üzerindeki MENU aracılığıyla Bilgi
Menü ? öğesini seçin ve ayar
tekerini döndürerek izleme mesafesi
gösterge sayfasını seçin, 3 119Üst seviye ekranında, direksiyon
simidi düğmeleri aracılığıyla Bilgi
menüsünü seçin ve o düğmesine
basarak izleme mesafesi
göstergesini seçin 3 119.
Gösterilen en az mesafe
0,5 saniyedir.
Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir:
-.- sn.
Ayarlanabilir hız sabitleyici aktifse, bu
sayfa izleme mesafesi ayarı yerine
uyarı hassasiyetini gösterir. 3 324.
Aktif Acil Frenleme
Bir çarpışma artık fren yaparak veya
direksiyonu kırarak önlenemeyecek
ise, aktif acil durum frenleme
doğrudan önde bulunan araçlarla
veya engellerle çarpışma durumunda olası hasar veya yaralanmaların
azalmasına yardım edebilir. Aktif acil
frenleme öncesi, sürücü önden
çarpışma alarmı ile uyarılır 3 332.
Bu sistem önden çarpışma olasılığını
hesaplamak için çeşitli veri giriş
değerlerini (örn. kamera sensörü,
radar sensörü, fren basıncı, araç hızı) kullanır.9 Uyarı
Bu sistem sürücünün aracı sürme
ve öne bakma sorumluluğunun yerine kullanılması için
tasarlanmamıştır. Fonksiyonu,

336Sürüş ve kullanımsadece bir çarpışma öncesinde
araç hızını düşürme amaçlı
tamamlayıcı kullanımla sınırlıdır.
Sistem yayalara veya hayvanlara
tepki göstermeyebilir. Ani bir şerit
değiştirme sonrası, sistemin bir
sonraki öndeki aracı tespit etmesi
biraz zaman alır.
Sürücü her zaman harekete geçip fren yaparak ve direksiyonu
kırarak çarpışmaları önlemeye
hazır olmalıdır.
Çalışma prensibi
Araç sadece ön kamera ile
donatılmışsa, aktif acil frenleme ileri
viteste, yürüme hızından
85 km/saat'e kadar hızlarda çalışır.
Radar sensörü aktifken, acil frenleme ileri viteste, yürüme hızının üstündeki
bütün hızlarda çalışır.
Bunun bir ön şartı, ön kamera sistemli
önden çarpışma alarmının direksiyon
simidindeki V düğmesine basılarak
3 332, radar sensörlü sistemde ise
araç kişiselleştirme menüsünde
devreden çıkartılmamış olmasıdır
3 129.
Bu sistemin içindekiler:
● fren hazırlama sistemi
● acil otomatik frenleme
● ileriye bakan fren asistanı
● akıllı fren asistanı (sadece radar sensörüyle)
Fren hazırlama sistemi Öndeki bir araca çarpışma olanağının
yüksek olduğu bir hızda
yaklaşıldığında, fren hazırlama
sistemi frenlere hafifçe basınç verir.
Bu sayede manuel veya otomatik
frenleme talebi geldiğinde, yanıt
verme süresi kısalır.
Fren sistemi, daha hızlı fren
yapabilecek şekilde hazırlanır.
Sadece ön kamera ile donatılmışsa,
sistem 80 km/saat'e kadar hızlarda
çalışır.
Acil otomatik frenleme
Fren hazırlama sistemi devreye
girdikten sonra ve olması yakın
çarpışmadan hemen önce, bu
fonksiyon otomatik olarak sınırlı
frenleme yapar ve çarpışmanın darbe hızını azaltır veya çarpışmayı önler.Duruma bağlı olarak, araç
otomatikman orta şiddette veya sert
fren yapabilir. Bu ön otomatik
frenleme, öndeki araç lambası A ile
gösterildiği üzere önde bir araç tespit
edildiği takdirde meydana gelebilir
3 332.
Sadece ön kamera ile donatılmışsa,
sistem 60 km/saat'e kadar hızlarda
çalışır.
40 km/s altında bir hızda sistem tam
fren yapabilir.
Acil otomatik frenleme, potansiyel bir çarpışmayı önlemek için aracı durana
kadar yavaşlatabilir. Bu olursa, acil
otomatik frenleme aracı durur halde
tutmak için elektrikli park frenini
devreye sokabilir. Serbest bırakmak
için, elektrikli park freni düğmesine
basın veya gaz pedalına sertçe
basın.9 Uyarı
Acil otomatik frenleme bir acil
çarpışmaya hazırlık özelliği olup,
çarpışmaları önlemek için
tasarlanmamıştır. Aracı

Sürüş ve kullanım337frenlemesi için sisteme
güvenmeyin. Acil otomatik
frenleme çalışma hız aralığı
dışında frenleme yapmaz ve
sadece algılanan araçlara tepki
verir.
İleriye bakan fren asistanı
Fren hazırlama sistemine ve otomatik
fren yapmaya ek olarak, ileriye bakan
fren asistanı fonksiyonu ile fren
desteği daha duyarlı olur. Bu
nedenle, fren pedalına daha az sert
basılması ani sert fren yapmaya yol
açar. Bu fonksiyon sürücünün olması yakın bir çarpışmada daha hızlı vesert fren yapmasına yardım eder.
Sadece ön kamera ile donatılmışsa,
sistem 85 km/saat'e kadar hızlarda
çalışır.
9 Uyarı
Aktif Acil Frenleme kendiliğinden
sert fren uygulamak veya bir
çarpışmayı otomatik olarak
önlemek için tasarlanmamıştır. Bir
çarpışma öncesi aracın hızını
düşürecek şekilde tasarlanmıştır. Yayalar veya hayvanlar için tepki
göstermez. Ani bir şerit değiştirme sonrası, sistemin bir sonraki
öndeki aracı tespit etmesi biraz
zaman alır.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
her zaman harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye hazır
olmalıdır. Bu sistem tüm
yolcularının emniyet kemerleri
bağlı haldeyken çalışacak şekilde
tasarlanmıştır.
Akıllı Fren Asistanı
Araç radar sensörüyle donatılmışsa,
fren pedalına hızlı basılması halinde
Akıllı fren asistanı devreye girerek,
öndeki araca olan yaklaşma hızı ve
mesafeye bağlı olarak frenlemeyi
takviye edebilir.
Bu süre zarfında fren pedalında hafif
titremeler veya pedal hareketi
normaldir ve fren pedalına gerektiği
şekilde basılmaya devam edilmelidir.
Akıllı fren asistanı fren pedalı
bırakıldığında otomatik olarak
devreden çıkacaktır.9 Uyarı
Akıllı fren asistanı gerekli olmayan
durumlarda da araç frenlemesiniartırabilir. Trafik akışını
tıkayabilirsiniz. Bunun olması
halinde, ayağınızı fren pedalından çekin ve frenleri gerektiği gibi
uygulayın.
Devre dışı bırakılması

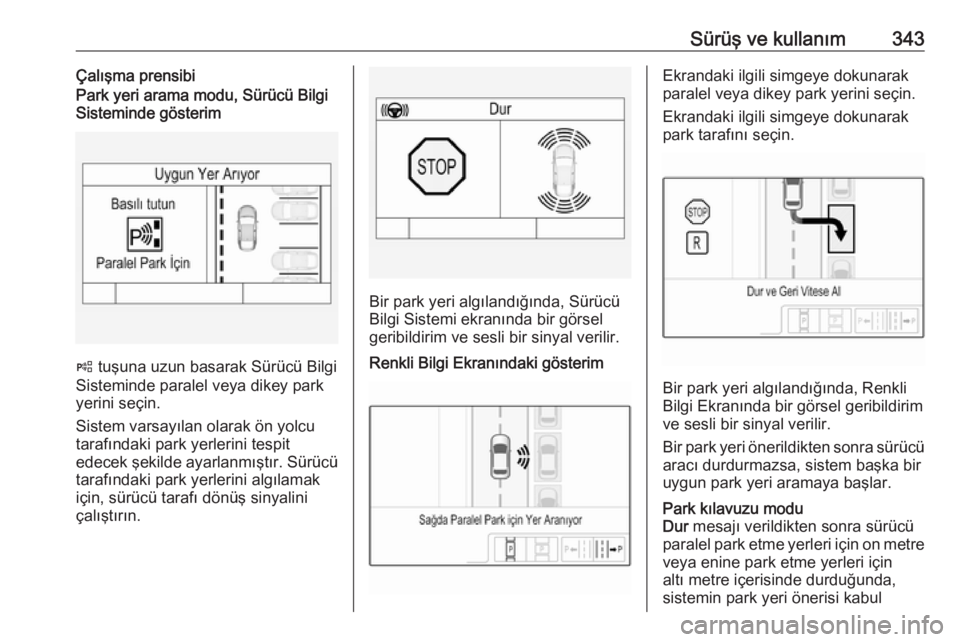

Sürüş ve kullanım343Çalışma prensibiPark yeri arama modu, Sürücü Bilgi
Sisteminde gösterim
( tuşuna uzun basarak Sürücü Bilgi
Sisteminde paralel veya dikey park
yerini seçin.
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini algılamak
için, sürücü tarafı dönüş sinyalini
çalıştırın.
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Renkli Bilgi Ekranındaki gösterimEkrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için on metre
veya enine park etme yerleri için
altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabul

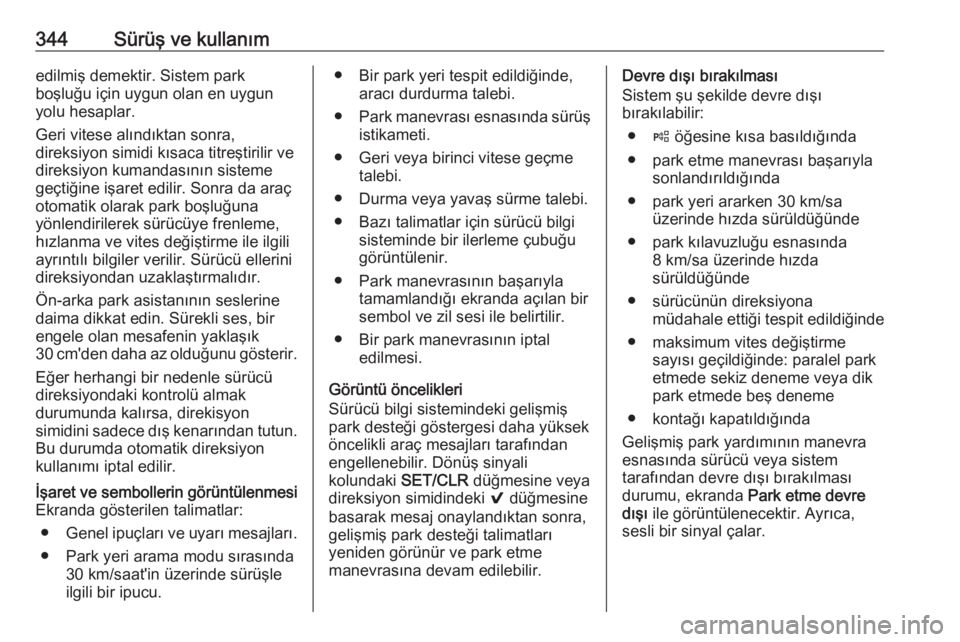

344Sürüş ve kullanımedilmiş demektir. Sistem park
boşluğu için uygun olan en uygun yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Sonra da araç
otomatik olarak park boşluğuna
yönlendirilerek sürücüye frenleme,
hızlanma ve vites değiştirme ile ilgili
ayrıntılı bilgiler verilir. Sürücü ellerini
direksiyondan uzaklaştırmalıdır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun. Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri veya birinci vitese geçme talebi.
● Durma veya yavaş sürme talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğugörüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek öncelikli araç mesajları tarafındanengellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine veya
direksiyon simidindeki 9 düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel park
etmede sekiz deneme veya dik
park etmede beş deneme
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.

346Sürüş ve kullanımNot
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.

Sürüş ve kullanım347Sistem bilgi ekranındaki Bilgi ekranı
üzerinden etkinleştirilip devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 129.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre
ile iki metre arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör nokta alarmı sabit nesneleri,
ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Arıza Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 414.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi

348Sürüş ve kullanım5 kapılı hatchback'te kamera plaka
lambalarının arasına monte
edilmiştir.
Sports Tourer'da kamera arka kapak
çıtasının altına monte edilmiştir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak, araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Geri görüş kamerası içinde
seçin.
Bilgi Ekranı 3 125.
