Page 212 of 311

210Körning och hanteringOm bilen är utrustad med ett inbäddat
navigationssystem kan dessutom
trafikmärken från datakartor ingå.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp ● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Page 213 of 311

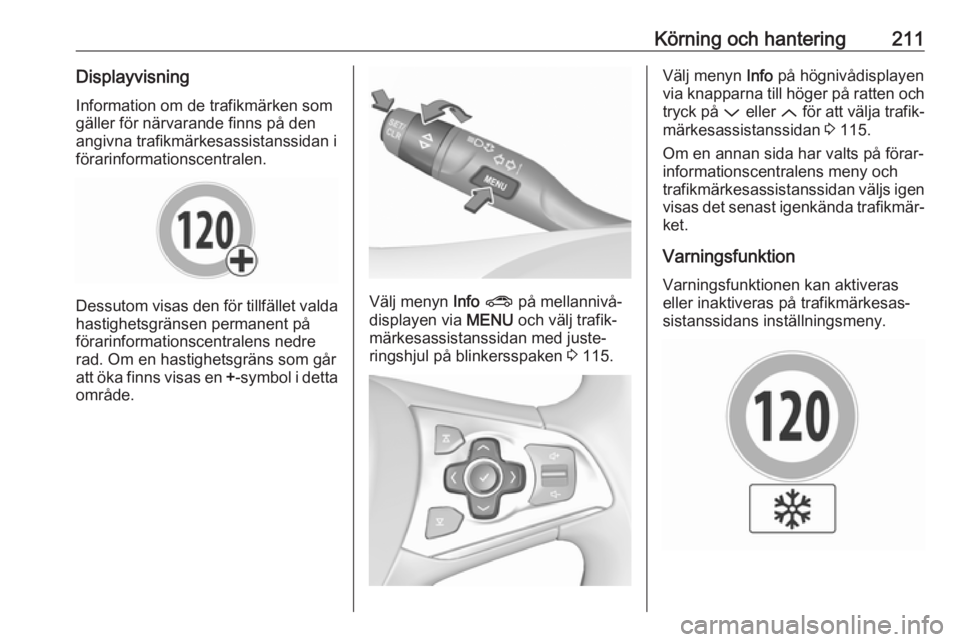

Körning och hantering211Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.Välj menyn Info ? på mellannivå‐
displayen via MENU och välj trafik‐
märkesassistanssidan med juste‐ ringshjul på blinkersspaken 3 115.
Välj menyn Info på högnivådisplayen
via knapparna till höger på ratten och
tryck på P eller Q för att välja trafik‐
märkesassistanssidan 3 115.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐
ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller inaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
Page 214 of 311

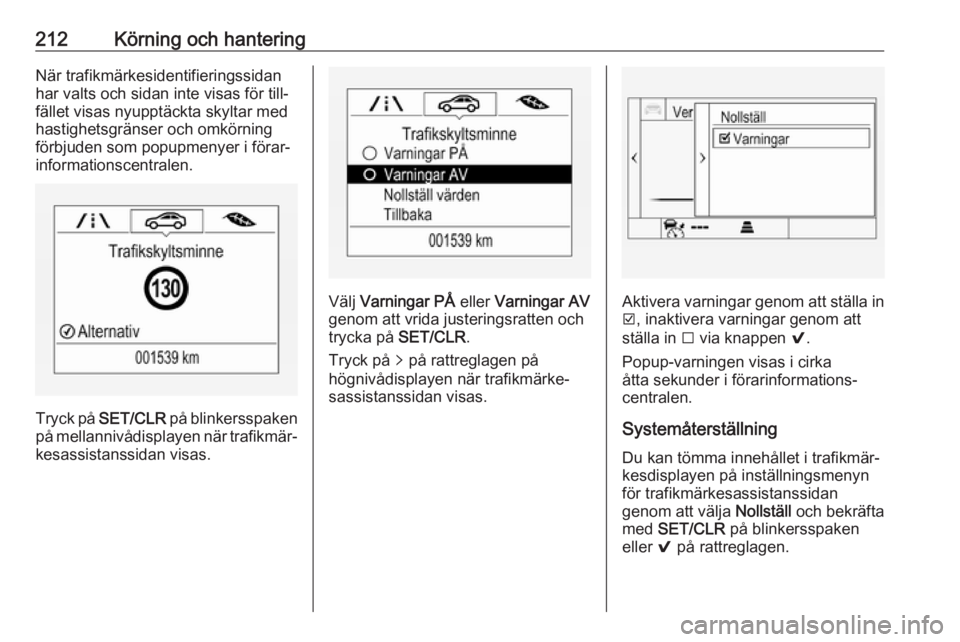

212Körning och hanteringNär trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.
Tryck på SET/CLR på blinkersspaken
på mellannivådisplayen när trafikmär‐ kesassistanssidan visas.
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Tryck på q på rattreglagen på
högnivådisplayen när trafikmärke‐
sassistanssidan visas.Aktivera varningar genom att ställa in J , inaktivera varningar genom att
ställa in I via knappen 9.
Popup-varningen visas i cirka
åtta sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesdisplayen på inställningsmenyn
för trafikmärkesassistanssidan
genom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Page 249 of 311

Bilvård247NrStrömkrets18Dieselavgassystem19Dieselavgassystem20–21Likströms-/växelströmsomvand‐
lare22ABS23Spolarsystem för vindrutan och
bakrutan24–25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31–32Likspänningstransformator/LED- display/elektrisk värmare/klimat‐ reglering/glödstiftsstyrenhetNrStrömkrets33Stöldvarning34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen)/höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare/automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40OnStar41Vatten i bränslesensorn/vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodul45Vänster LED-strålkastare/auto‐
matisk räckviddsinställning för
vänster strålkastareNrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49–50Höger LED-strålkastare/auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet/växellådsstyr‐
enhet53–54Vindrutetorkare55Dieselavgassystem56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Page 251 of 311

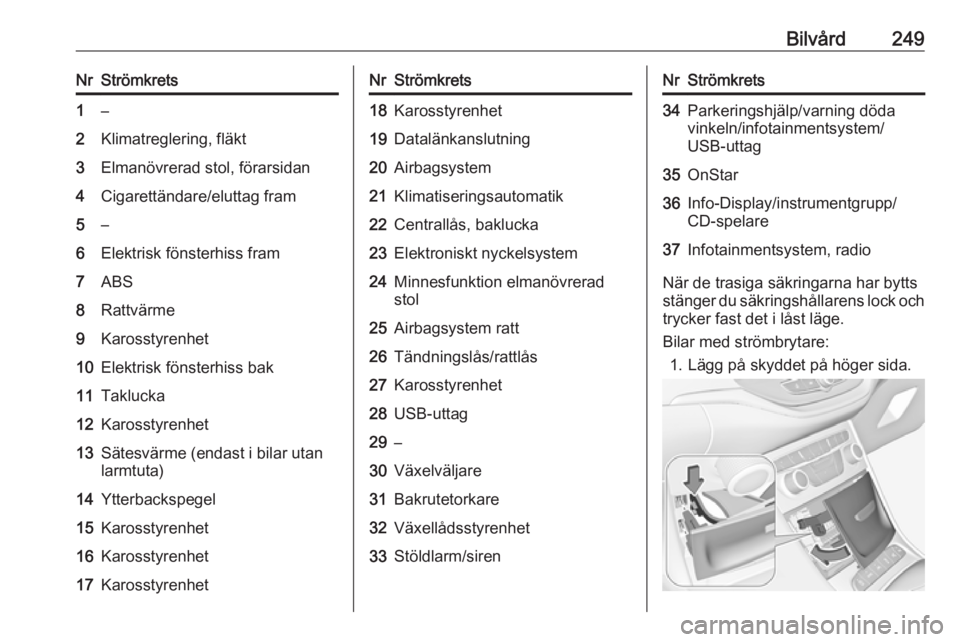

Bilvård249NrStrömkrets1–2Klimatreglering, fläkt3Elmanövrerad stol, förarsidan4Cigarettändare/eluttag fram5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet10Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet13Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel15Karosstyrenhet16Karosstyrenhet17KarosstyrenhetNrStrömkrets18Karosstyrenhet19Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås/rattlås27Karosstyrenhet28USB-uttag29–30Växelväljare31Bakrutetorkare32Växellådsstyrenhet33Stöldlarm/sirenNrStrömkrets34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och
trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.
Page 257 of 311

Bilvård255däckinformationsdekalen och tryckta‐
bellen gäller för kalla däck, vilket inne‐ bär 20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem för däcktryck
Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella däcktrycken kan visas i
förarinformationscentralen.
Mellannivådisplay:
Välj sidan Däcktryck på
Inställningar ? i förarinformations‐
centralen 3 115.
Högnivådisplay:
Välj sidan Däcktryck på Info-menyn i
förarinformationscentralen 3 115.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 254.
Page 258 of 311

256Bilvård
För lågt däcktryck indikeras av
kontrollampan w 3 113.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 291.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 123.
Om ringtrycket skall sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas fast byter du ventil‐
käglan och tätningsringen. Om giva‐
ren snäpps fast på däcket byter du
hela ventilskaftet.Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 291 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 115. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däcklast visas bara om bilen
är stillastående när parkeringsbrom‐
sen är åtdragen. I bilar med automat‐
isk växellåda måste växelväljaren
vara i läge P.
Mellannivådisplay:
Page 259 of 311

Bilvård257Välj sidan Däckbelastning på
Inställningar ? i förarinformations‐
centralen 3 115.
Välj ● Lätt för komforttryck upp till tre
personer.
● Eko för Eco-tryck upp till tre
personer.
● Max för full last.
Högnivådisplay:
Välj sidan Däckbelastning på menyn
Alternativ i förarinformations‐
centralen 3 115.
Välj
● Lätt för komforttryck upp till
tre personer.
● Eko för Eco-tryck upp till
tre personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition efter att hjulen har
roterats eller efter att hela hjulparet
har bytts ut och om en eller flera
däcktryckssensorer har ersatts.
Matchningsprocessen för däcktrycks‐ sensorer bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel.
Givarna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul ochvänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att matcha det första däck/hjulläget ochfem minuter totalt för att matcha alla
fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.
I bilar med manuell växellåda: välj
neutral.
4. Mellannivådisplay: Använd MENU eller blinkers‐
spaken för att välja
Inställningar ? i förarinforma‐
tionscentralen.
Högnivådisplay:
Tryck på p på ratten för att visa
menysidan.
Välj Info-sidan med Q eller P.
