2017.5 OPEL ASTRA K Instruktionsbok

Bilvård247NrStrömkrets18Dieselavgassystem19Dieselavgassystem20–21Likströms-/växelströmsomvand‐
lare22ABS23Spolarsystem för vindrutan och
bakrutan24–25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31–32Likspänningstransformator/LED- display/elektrisk värmare/klimat‐ reglering/glödstiftsstyrenhetNrStrömkrets33Stöldvarning34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen)/höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare/automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40OnStar41Vatten i bränslesensorn/vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodul45Vänster LED-strålkastare/auto‐
matisk räckviddsinställning för
vänster strålkastareNrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49–50Höger LED-strålkastare/auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet/växellådsstyr‐
enhet53–54Vindrutetorkare55Dieselavgassystem56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.

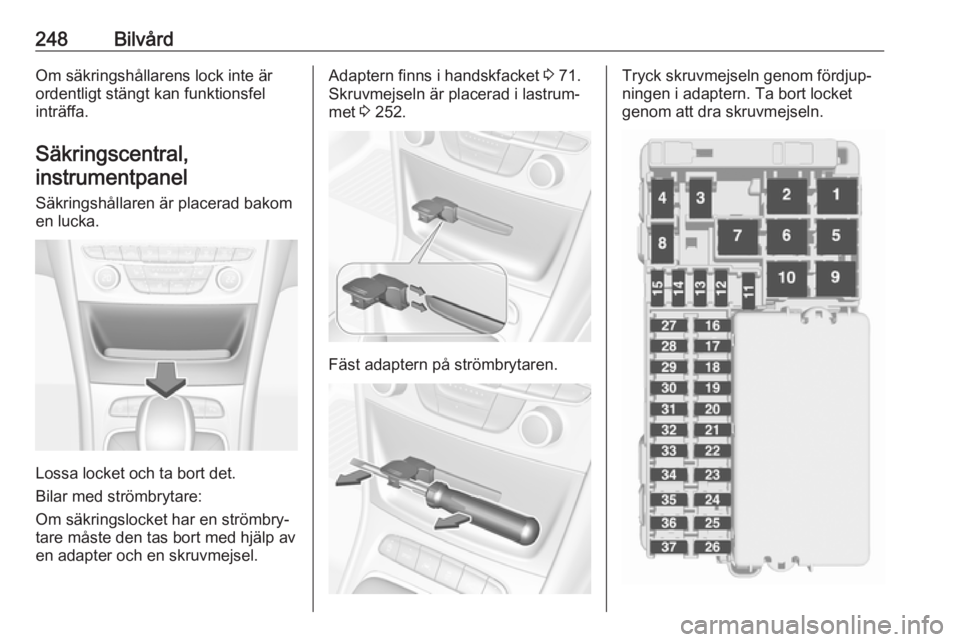

248BilvårdOm säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,instrumentpanel
Säkringshållaren är placerad bakom
en lucka.
Lossa locket och ta bort det.
Bilar med strömbrytare:
Om säkringslocket har en strömbry‐ tare måste den tas bort med hjälp aven adapter och en skruvmejsel.
Adaptern finns i handskfacket 3 71.
Skruvmejseln är placerad i lastrum‐ met 3 252.
Fäst adaptern på strömbrytaren.
Tryck skruvmejseln genom fördjup‐
ningen i adaptern. Ta bort locket
genom att dra skruvmejseln.

Bilvård249NrStrömkrets1–2Klimatreglering, fläkt3Elmanövrerad stol, förarsidan4Cigarettändare/eluttag fram5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet10Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet13Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel15Karosstyrenhet16Karosstyrenhet17KarosstyrenhetNrStrömkrets18Karosstyrenhet19Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås/rattlås27Karosstyrenhet28USB-uttag29–30Växelväljare31Bakrutetorkare32Växellådsstyrenhet33Stöldlarm/sirenNrStrömkrets34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och
trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.

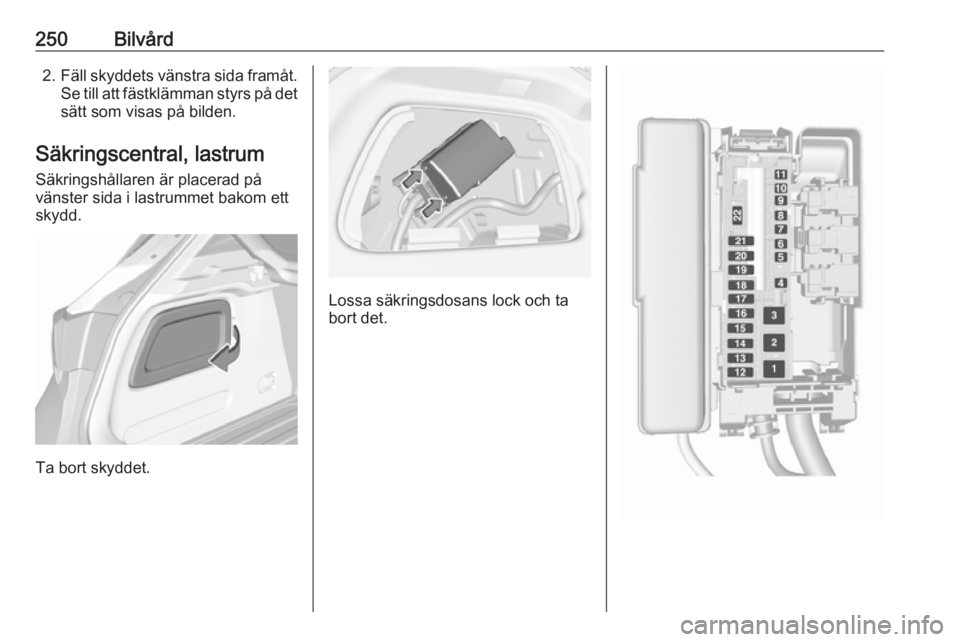

250Bilvård2.Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på det sätt som visas på bilden.
Säkringscentral, lastrum Säkringshållaren är placerad på
vänster sida i lastrummet bakom ett
skydd.
Ta bort skyddet.
Lossa säkringsdosans lock och ta
bort det.

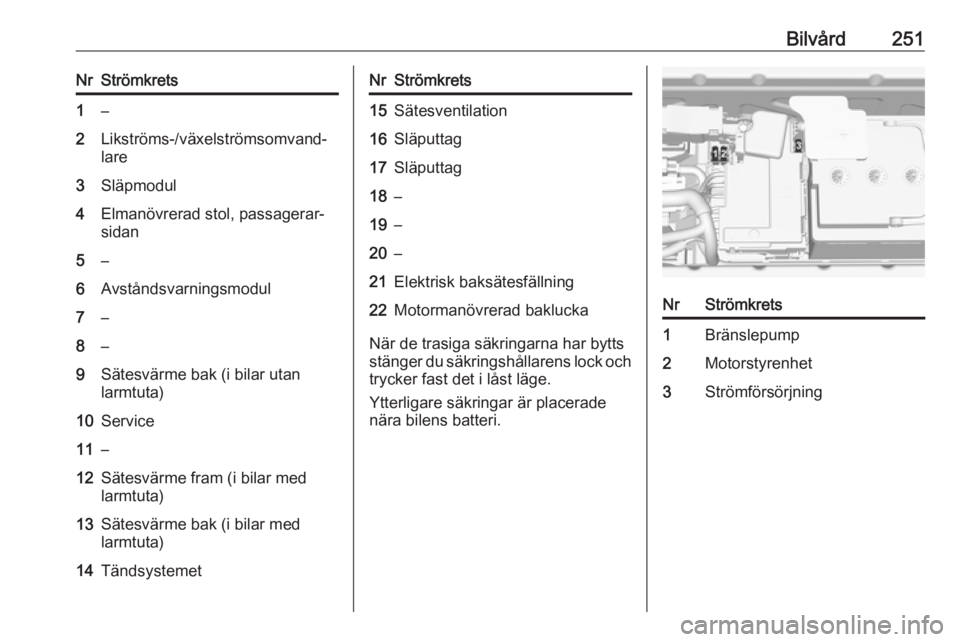

Bilvård251NrStrömkrets1–2Likströms-/växelströmsomvand‐
lare3Släpmodul4Elmanövrerad stol, passagerar‐
sidan5–6Avståndsvarningsmodul7–8–9Sätesvärme bak (i bilar utan
larmtuta)10Service11–12Sätesvärme fram (i bilar med
larmtuta)13Sätesvärme bak (i bilar med
larmtuta)14TändsystemetNrStrömkrets15Sätesventilation16Släputtag17Släputtag18–19–20–21Elektrisk baksätesfällning22Motormanövrerad baklucka
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Ytterligare säkringar är placerade
nära bilens batteri.
NrStrömkrets1Bränslepump2Motorstyrenhet3Strömförsörjning

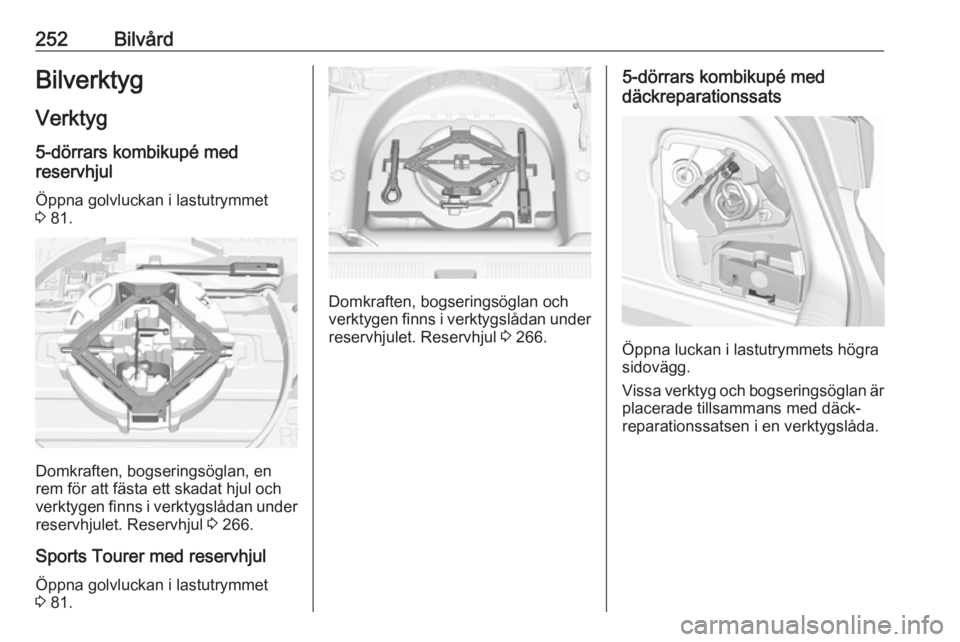

252BilvårdBilverktyg
Verktyg 5-dörrars kombikupé med
reservhjul
Öppna golvluckan i lastutrymmet
3 81.
Domkraften, bogseringsöglan, en
rem för att fästa ett skadat hjul och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 266.
Sports Tourer med reservhjul
Öppna golvluckan i lastutrymmet
3 81.
Domkraften, bogseringsöglan och
verktygen finns i verktygslådan under reservhjulet. Reservhjul 3 266.
5-dörrars kombikupé med
däckreparationssats
Öppna luckan i lastutrymmets högra
sidovägg.
Vissa verktyg och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en verktygslåda.

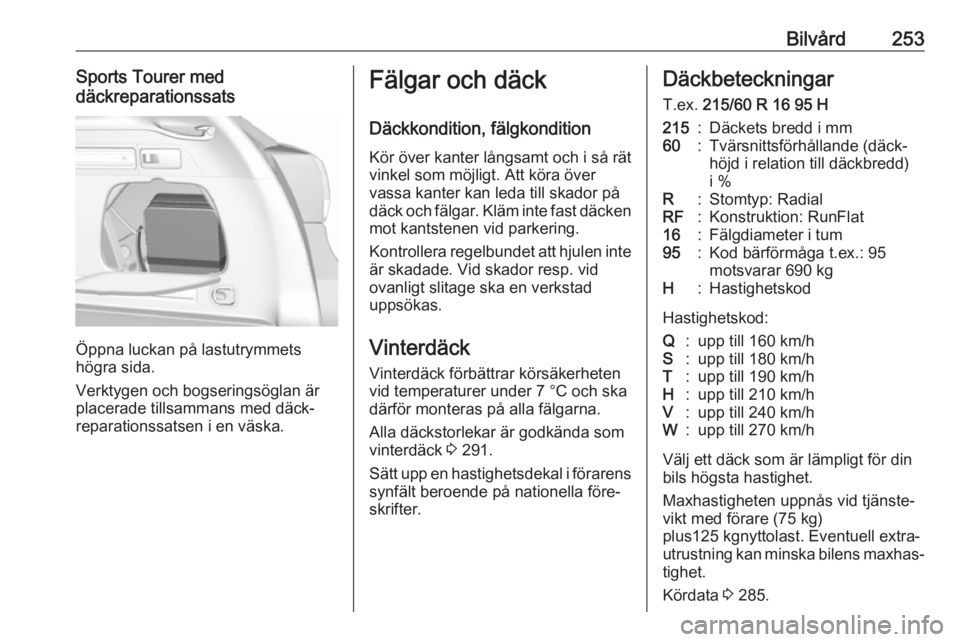

Bilvård253Sports Tourer med
däckreparationssats
Öppna luckan på lastutrymmets
högra sida.
Verktygen och bogseringsöglan är
placerade tillsammans med däck‐
reparationssatsen i en väska.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Alla däckstorlekar är godkända som
vinterdäck 3 291.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 215/60 R 16 95 H215:Däckets bredd i mm60:Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd)
i %R:Stomtyp: RadialRF:Konstruktion: RunFlat16:Fälgdiameter i tum95:Kod bärförmåga t.ex.: 95
motsvarar 690 kgH:Hastighetskod
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐ vikt med förare (75 kg)
plus125 kgnyttolast. Eventuell extra‐
utrustning kan minska bilens maxhas‐
tighet.
Kördata 3 285.

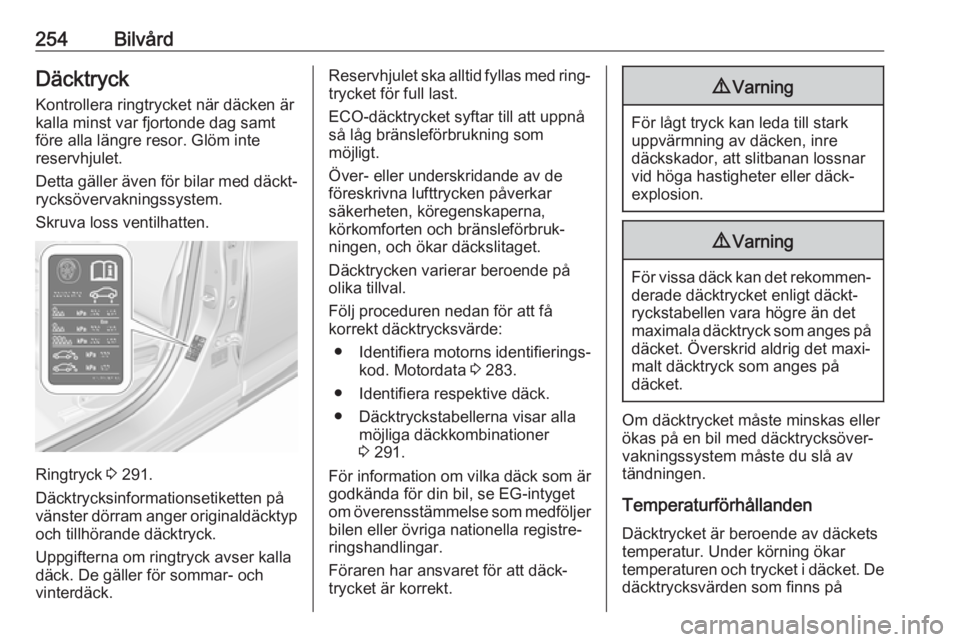

254BilvårdDäcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med däckt‐
rycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 291.
Däcktrycksinformationsetiketten på
vänster dörram anger originaldäcktyp
och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐ trycket för full last.
ECO-däcktrycket syftar till att uppnå så låg bränsleförbrukning som
möjligt.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få
korrekt däcktrycksvärde:
● Identifiera motorns identifierings‐
kod. Motordata 3 283.
● Identifiera respektive däck.
● Däcktryckstabellerna visar alla möjliga däckkombinationer
3 291.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om däcktrycket måste minskas eller ökas på en bil med däcktrycksöver‐ vakningssystem måste du slå avtändningen.
Temperaturförhållanden
Däcktrycket är beroende av däckets temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på
