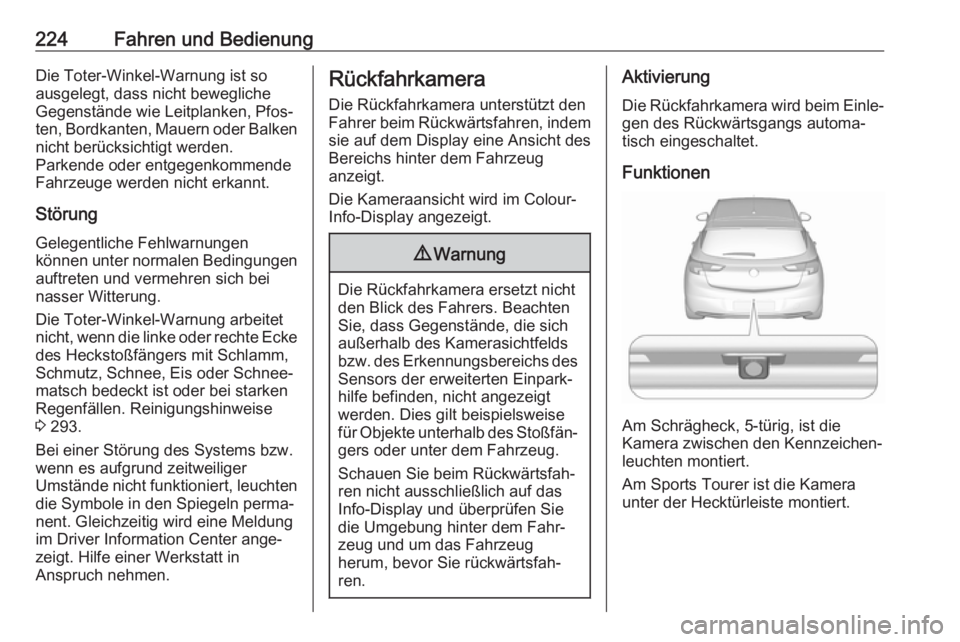

224Fahren und BedienungDie Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 293.
Bei einer Störung des Systems bzw.
wenn es aufgrund zeitweiliger
Umstände nicht funktioniert, leuchten
die Symbole in den Spiegeln perma‐
nent. Gleichzeitig wird eine Meldung
im Driver Information Center ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Am Schrägheck, 5-türig, ist die
Kamera zwischen den Kennzeichen‐
leuchten montiert.
Am Sports Tourer ist die Kamera
unter der Hecktürleiste montiert.

Fahren und Bedienung225

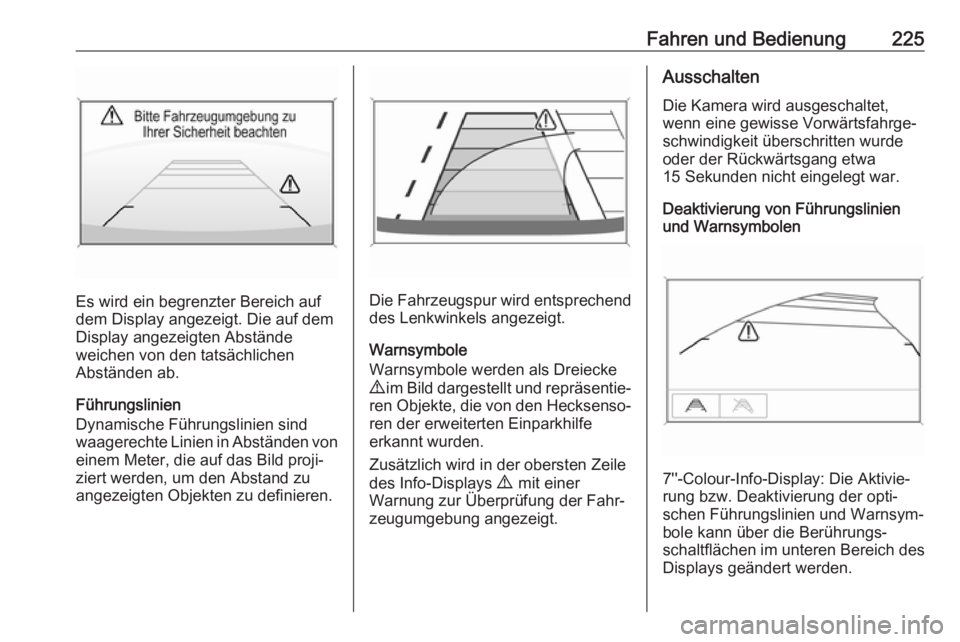

Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war.
Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.

226Fahren und Bedienung8''-Colour-Info-Display: Die Aktivie‐rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden.
Wählen Sie relevante Einstellung in
Einstellung , I Rückfahrkamera an.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.

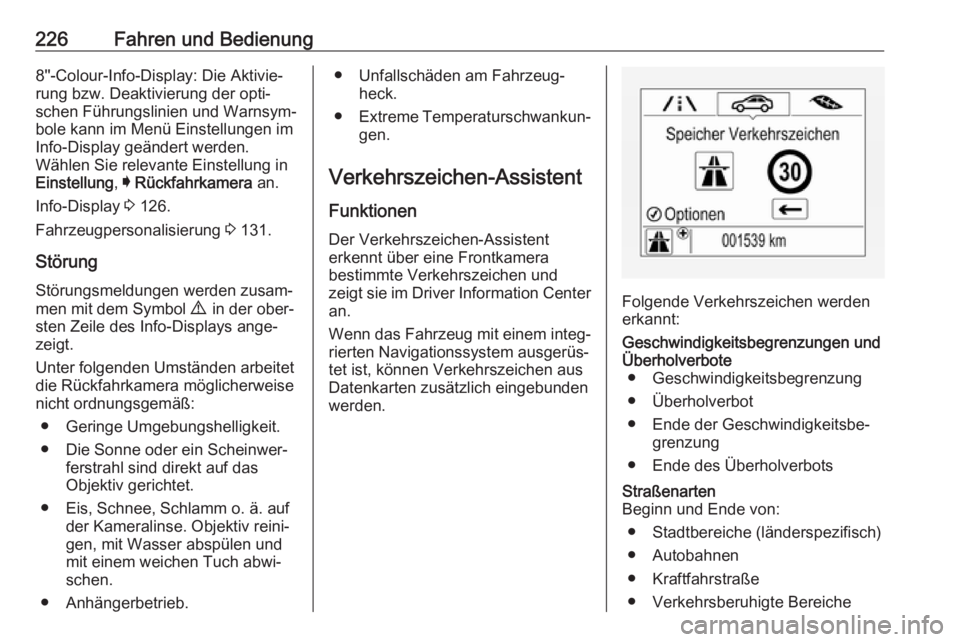

Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center
an.
Wenn das Fahrzeug mit einem integ‐ rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte Bereiche

Fahren und Bedienung227Zusätzliche Schilder● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● Richtungspfeile

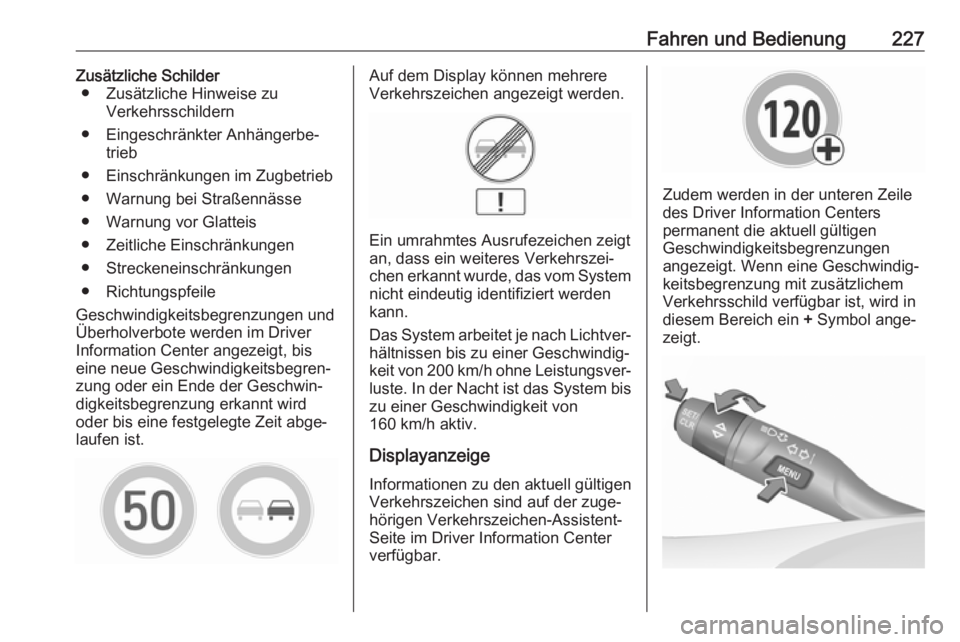

Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.
Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit zusätzlichem
Verkehrsschild verfügbar ist, wird in
diesem Bereich ein + Symbol ange‐
zeigt.

228Fahren und BedienungWählen Sie im Midlevel-Display das
Info Menü ? über MENU aus und
mit dem Einstellrädchen am Blinker‐
hebel die Verkehrszeichen-Assistent- Seite an 3 120.
Wählen Sie im Uplevel-Display das
Info Menü über die rechten Lenkrad‐
tasten an und drücken Sie zum
Auswählen der Verkehrszeichen-
Assistent-Seite auf P oder Q
3 120.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐
tion Center eingeblendet.

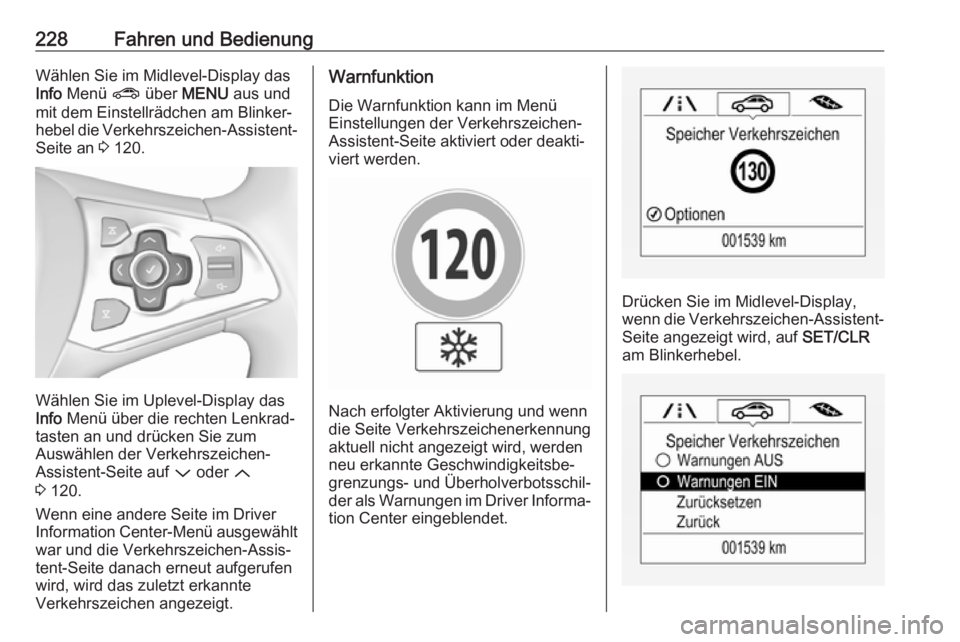

Drücken Sie im Midlevel-Display,
wenn die Verkehrszeichen-Assistent-
Seite angezeigt wird, auf SET/CLR
am Blinkerhebel.

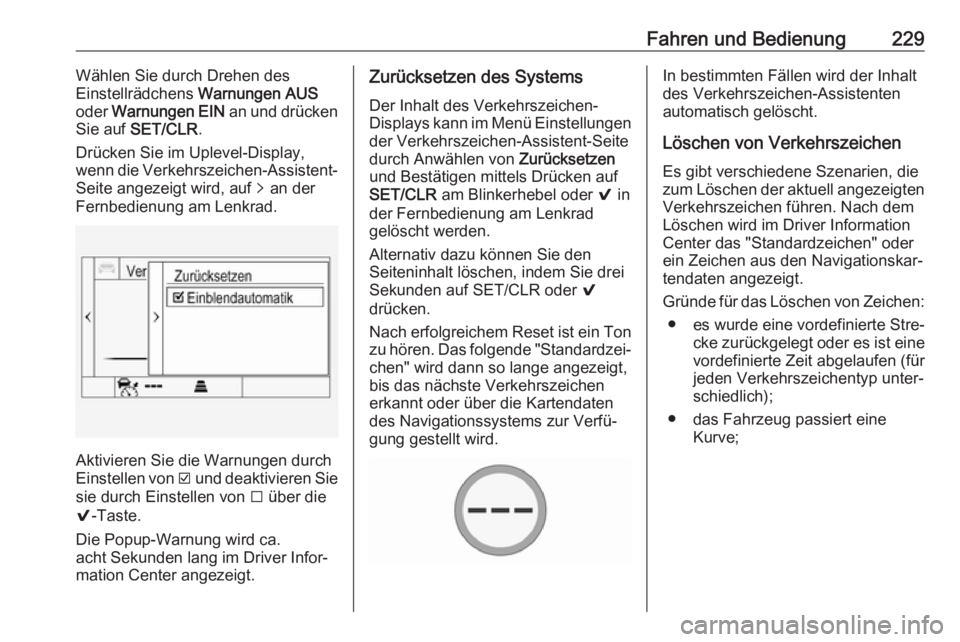

Fahren und Bedienung229Wählen Sie durch Drehen des
Einstellrädchens Warnungen AUS
oder Warnungen EIN an und drücken
Sie auf SET/CLR .
Drücken Sie im Uplevel-Display, wenn die Verkehrszeichen-Assistent-
Seite angezeigt wird, auf q an der
Fernbedienung am Lenkrad.
Aktivieren Sie die Warnungen durch
Einstellen von J und deaktivieren Sie
sie durch Einstellen von I über die
9 -Taste.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐ mation Center angezeigt.
Zurücksetzen des Systems
Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen
der Verkehrszeichen-Assistent-Seite durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf
SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad
gelöscht werden.
Alternativ dazu können Sie den
Seiteninhalt löschen, indem Sie drei
Sekunden auf SET/CLR oder 9
drücken.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende "Standardzei‐
chen" wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird im Driver Information
Center das "Standardzeichen" oder
ein Zeichen aus den Navigationskar‐
tendaten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;

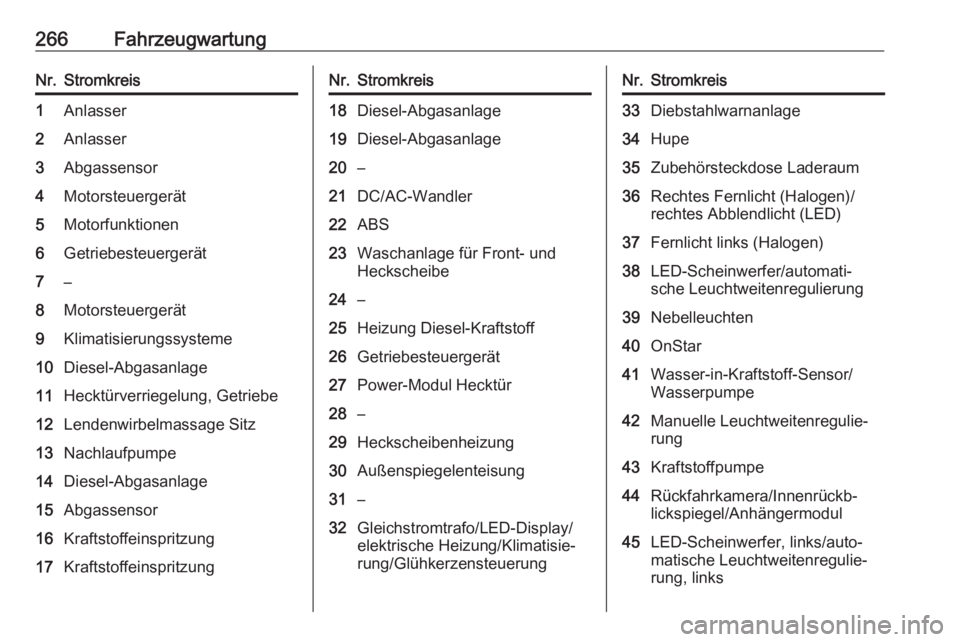

266FahrzeugwartungNr.Stromkreis1Anlasser2Anlasser3Abgassensor4Motorsteuergerät5Motorfunktionen6Getriebesteuergerät7–8Motorsteuergerät9Klimatisierungssysteme10Diesel-Abgasanlage11Hecktürverriegelung, Getriebe12Lendenwirbelmassage Sitz13Nachlaufpumpe14Diesel-Abgasanlage15Abgassensor16Kraftstoffeinspritzung17KraftstoffeinspritzungNr.Stromkreis18Diesel-Abgasanlage19Diesel-Abgasanlage20–21DC/AC-Wandler22ABS23Waschanlage für Front- und
Heckscheibe24–25Heizung Diesel-Kraftstoff26Getriebesteuergerät27Power-Modul Hecktür28–29Heckscheibenheizung30Außenspiegelenteisung31–32Gleichstromtrafo/LED-Display/
elektrische Heizung/Klimatisie‐
rung/GlühkerzensteuerungNr.Stromkreis33Diebstahlwarnanlage34Hupe35Zubehörsteckdose Laderaum36Rechtes Fernlicht (Halogen)/
rechtes Abblendlicht (LED)37Fernlicht links (Halogen)38LED-Scheinwerfer/automati‐
sche Leuchtweitenregulierung39Nebelleuchten40OnStar41Wasser-in-Kraftstoff-Sensor/
Wasserpumpe42Manuelle Leuchtweitenregulie‐
rung43Kraftstoffpumpe44Rückfahrkamera/Innenrückb‐
lickspiegel/Anhängermodul45LED-Scheinwerfer, links/auto‐
matische Leuchtweitenregulie‐
rung, links

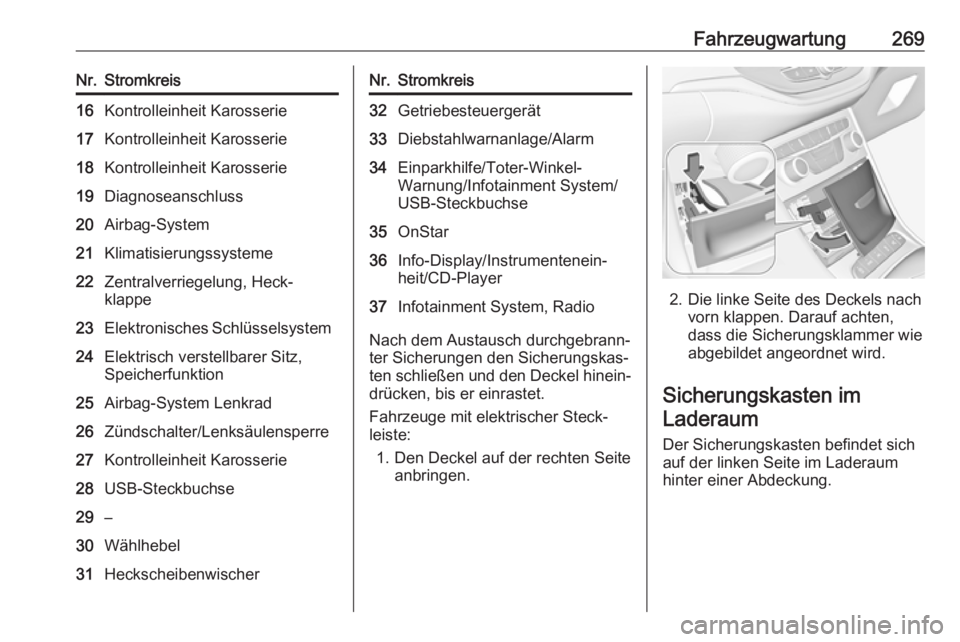

Fahrzeugwartung269Nr.Stromkreis16Kontrolleinheit Karosserie17Kontrolleinheit Karosserie18Kontrolleinheit Karosserie19Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Airbag-System Lenkrad26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie28USB-Steckbuchse29–30Wählhebel31HeckscheibenwischerNr.Stromkreis32Getriebesteuergerät33Diebstahlwarnanlage/Alarm34Einparkhilfe/Toter-Winkel-
Warnung/Infotainment System/
USB-Steckbuchse35OnStar36Info-Display/Instrumentenein‐
heit/CD-Player37Infotainment System, Radio
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Fahrzeuge mit elektrischer Steck‐ leiste:
1. Den Deckel auf der rechten Seite anbringen.
2. Die linke Seite des Deckels nachvorn klappen. Darauf achten,
dass die Sicherungsklammer wie
abgebildet angeordnet wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.
