2017.5 OPEL ADAM Uporabniški priročnik

Nega vozila199
Na različicah z nosilcem na zadku
vozila ali motorjem na utekočinjeni
plin je komplet za popravilo
pnevmatik nameščen v kovčku in
pritrjen z jermenom na levo stranico prtljažnika.Na različicah s škatlo za spravljanje v
prtljažniku je kovček s kompletom za
popravilo pnevmatik nameščen v
predelu škatle 3 66.
Pri izvedbah z nizkotonskim
zvočnikom je komplet za popravilo
pnevmatik nameščen v škatli pod
talnim prekrivalom v prtljažniku. Pred uporabo kompleta za popravilo
pnevmatik odstranite talno prekrivalo:
preklopite zadnji del naprej in izvlecite
prekrivalo proti zadku 3 68.
1. Komplet za popravilo pnevmatik
vzemite iz prtljažnika.
2. Vzemite ven kompresor.

200Nega vozila
3. Vzemite iz predalčkov na spodnjistrani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek
kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja za kratek čas skoči
do šestih barov, medtem pa se
doza s tesnilnim sredstvom prazni
(približno 30 sekund). Tlak prične
nato padati.

Nega vozila20112. Celotna količina tesnilnegasredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v desetih minutah.
Tlak v pnevmatikah 3 233. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku desetih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih deset
minut. Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico
kompresorja.
Ne uporabljajte kompresorja dlje kot deset minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po pribl. 10 km (vendar ne več kot desetih minutah)
preverite tlak v pnevmatiki.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne sme

202Nega vozilapremikati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Namestite talno pokrivalo. Pokrov
talnega prostora za spravljanje
3 68.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo
dajte zamenjati, kakor hitro je to
izvedljivo.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad sedem
barov.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s tesnilnim sredstvom odlagajte
zakonom primerno.Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.
Priloženi adapterji se lahko
uporabijo tudi za napihovanje drugih
predmetov, npr. nogometne žoge,
zračne blazine, napihljivega čolna. Adapterji so na spodnji strani
kompresorja. Odstranitev: privijte
zračno cev na kompresor in izvlecite adapter.
Zamenjava kolesa
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo.
● Nikoli ne menjajte več kot eno kolo hkrati.
● Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za
sezonsko menjavanje zimskih-
letnih pnevmatik.● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred pritegovanjem kolesnih vijakov očistite in namažite konusglave vsakega vijaka s tanko
plastjo masti.9 Opozorilo
Ne mažite navoja kolesnega
vijaka.
1. Jeklena platišča:
Snemite okrasni pokrov.
Lita platišča s pokrovi za vijake

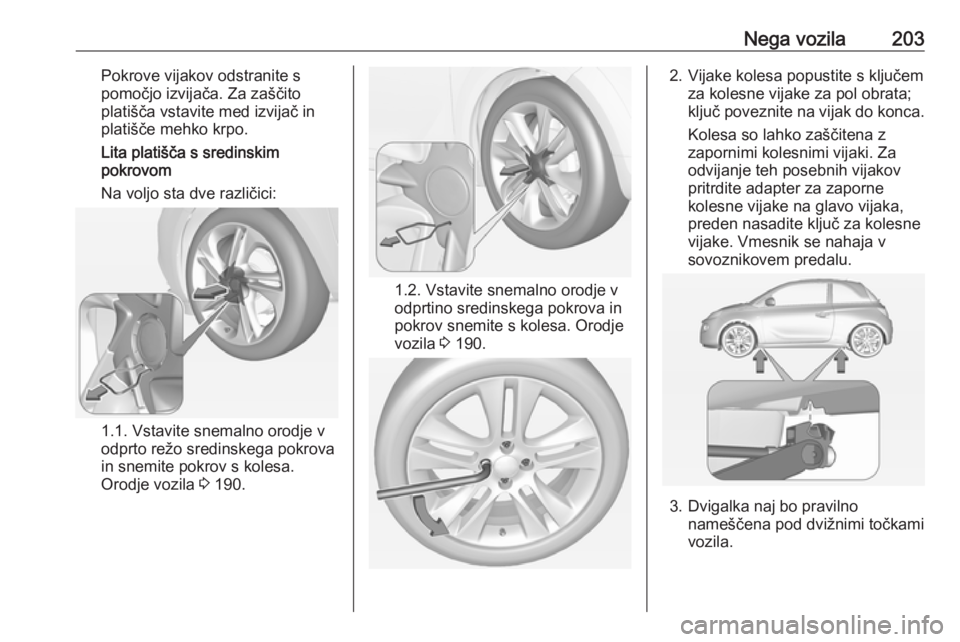

Nega vozila203Pokrove vijakov odstranite s
pomočjo izvijača. Za zaščito
platišča vstavite med izvijač in
platišče mehko krpo.
Lita platišča s sredinskim
pokrovom
Na voljo sta dve različici:
1.1. Vstavite snemalno orodje v
odprto režo sredinskega pokrova
in snemite pokrov s kolesa.
Orodje vozila 3 190.
1.2. Vstavite snemalno orodje v
odprtino sredinskega pokrova in
pokrov snemite s kolesa. Orodje
vozila 3 190.
2. Vijake kolesa popustite s ključem
za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi vijaki. Za
odvijanje teh posebnih vijakov
pritrdite adapter za zaporne
kolesne vijake na glavo vijaka,
preden nasadite ključ za kolesne
vijake. Vmesnik se nahaja v
sovoznikovem predalu.
3. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.

204Nega vozila
Nekateri modeli imajo obloge
pragov s pokritimi točkami za
dviganje vozila: preden namestite
dvigalko najprej izvlecite
pokrovček pri ustrezni točki za
dviganje.
4. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ročico dvigalke in jo
obračajte, dokler se kolo ne
dvigne od tal.
5. Odvijte kolesne vijake.
6. Zamenjajte kolo.
7. Privijte kolesne vijake.
8. Spustite vozilo.
9. Vijake kolesa pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
110 Nm.
10. Pred pritrditvijo poravnajte vdolbino za ventil v okrasnem
pokrovu jeklenega platišča z
ventilom pnevmatike.
Namestite pokrove kolesnih
vijakov ali sredinski pokrov na lito
platišče.
11. Zamenjano kolo, orodja vozila 3 190 in adapter za zaporne
kolesne vijake 3 54 pospravite in
jih zavarujte.
12. Ob prvi priložnosti preverite tlak v pnevmatiki in navor privijanja
kolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.

Nega vozila205Namestitvene točke za dvižno
platformo
Položaj zadnje roke dvigala, ki se
nahaja na sredini pod odprtino na
pragu.
Lega sprednje roke dvižne platforme
pod šasijo.
Rezervno kolo Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.
Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite talno prekrivalo prtljažnika 3 68.
Odstranite škatlo za shranjevanje, če je nameščena 3 66.
2. Vzemite ključ za kolesa iz škatle z
orodjem.

206Nega vozila
3.Namestite ključ za kolesa na vijak
s šestrobno glavo zraven
kompleta orodja in ga obrnite v
levo, dokler ne občutite upora.
4. Rahlo dvignite držalo rezervnega kolesa z roko in odpnite varovalo.
5. Spustite nosilec rezervnega kolesa.
6. Nekoliko dvignite držalo rezervnega kolesa z roko in
odpnite zaščitno vrv.
7. Nosilec kolesa spustite do konca navzdol in vzemite ven rezervno
kolo.
8. Zamenjajte kolo 3 202.
Poškodovano kolo morate pritrditi v prtljažniku - glejte spodaj.
9. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
10. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
varovalo. Odprta stran kavlja
mora biti usmerjena v smer
vožnje.
