2017.5 OPEL ADAM Kezelési útmutató (in Hungarian)

Autóápolás1832.Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze a lámpatestet a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.

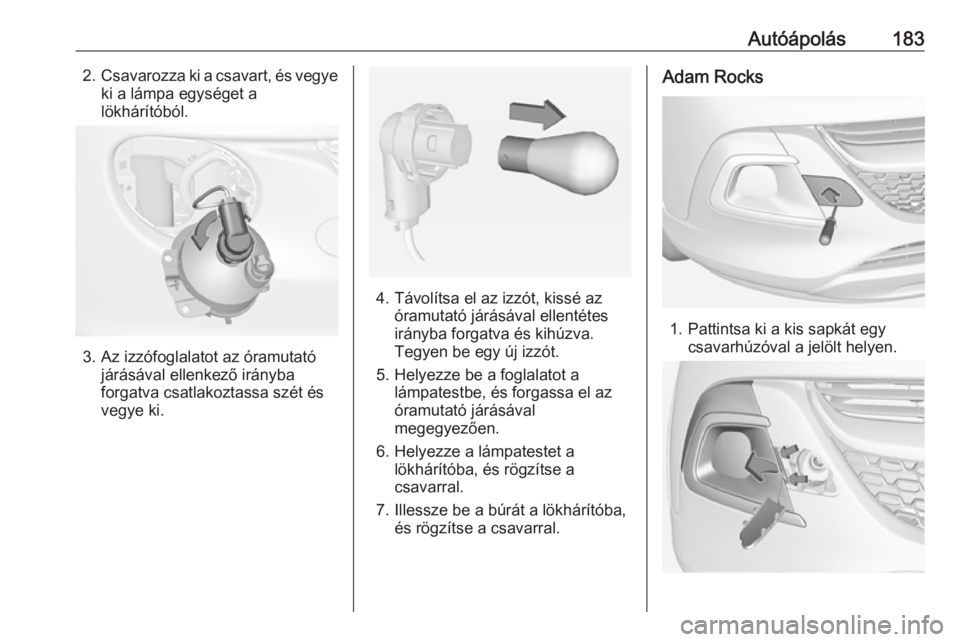

Adam Rocks
1. Pattintsa ki a kis sapkát egycsavarhúzóval a jelölt helyen.

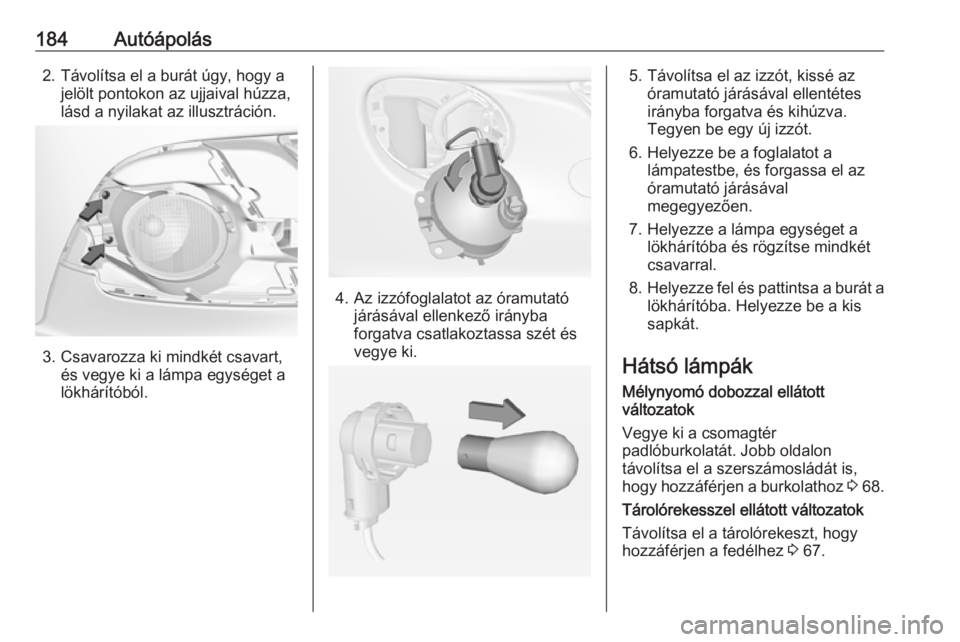

184Autóápolás2. Távolítsa el a burát úgy, hogy ajelölt pontokon az ujjaival húzza,
lásd a nyilakat az illusztráción.
3. Csavarozza ki mindkét csavart, és vegye ki a lámpa egységet a
lökhárítóból.
4. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
5. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
6. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Helyezze fel és pattintsa a burát a
lökhárítóba. Helyezze be a kis
sapkát.
Hátsó lámpák
Mélynyomó dobozzal ellátott
változatok
Vegye ki a csomagtér
padlóburkolatát. Jobb oldalon
távolítsa el a szerszámosládát is,
hogy hozzáférjen a burkolathoz 3 68.
Tárolórekesszel ellátott változatok
Távolítsa el a tárolórekeszt, hogy
hozzáférjen a fedélhez 3 67.

Autóápolás185
1. Oldja le fedelet az adott oldalon,és távolítsa el.
2. Kézzel csavarja le belülről aműanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
irányjelző lámpa 1
hátsó lámpa 2
hátsó lámpa / féklámpa 3
Ha a hátsó lámpa 2 és a hátsó
lámpa/féklámpa 3 LED lámpa,
forduljon egy szervizhez
segítségért a cseréhez.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Ügyeljen
arra, hogy a vezetékek a
kábelcsatornában maradjanak.

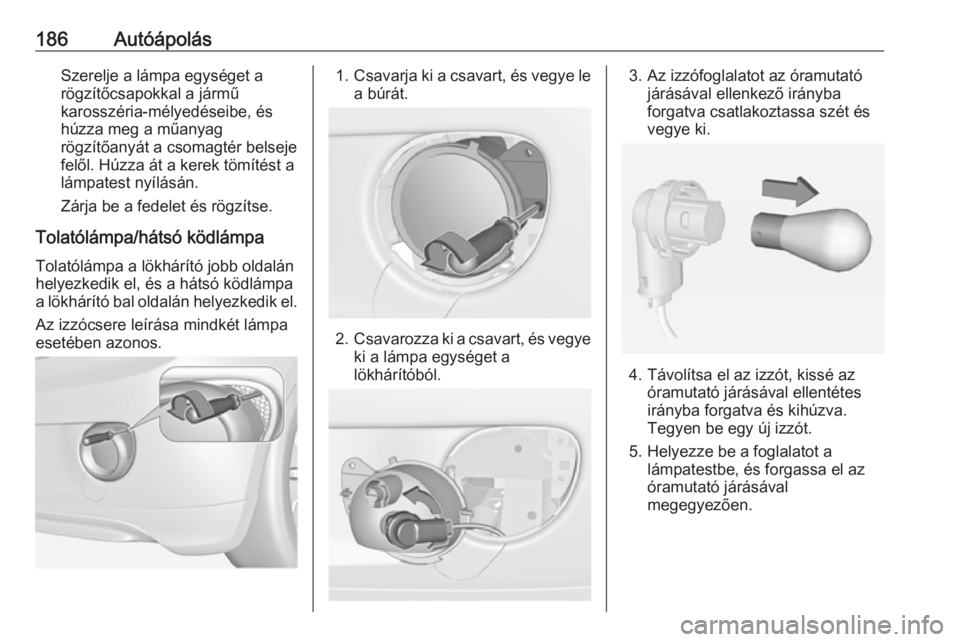

186AutóápolásSzerelje a lámpa egységet a
rögzítőcsapokkal a jármű
karosszéria-mélyedéseibe, és
húzza meg a műanyag
rögzítőanyát a csomagtér belseje felől. Húzza át a kerek tömítést a
lámpatest nyílásán.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa
Tolatólámpa a lökhárító jobb oldalán
helyezkedik el, és a hátsó ködlámpa
a lökhárító bal oldalán helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.1. Csavarja ki a csavart, és vegye le
a búrát.
2. Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.

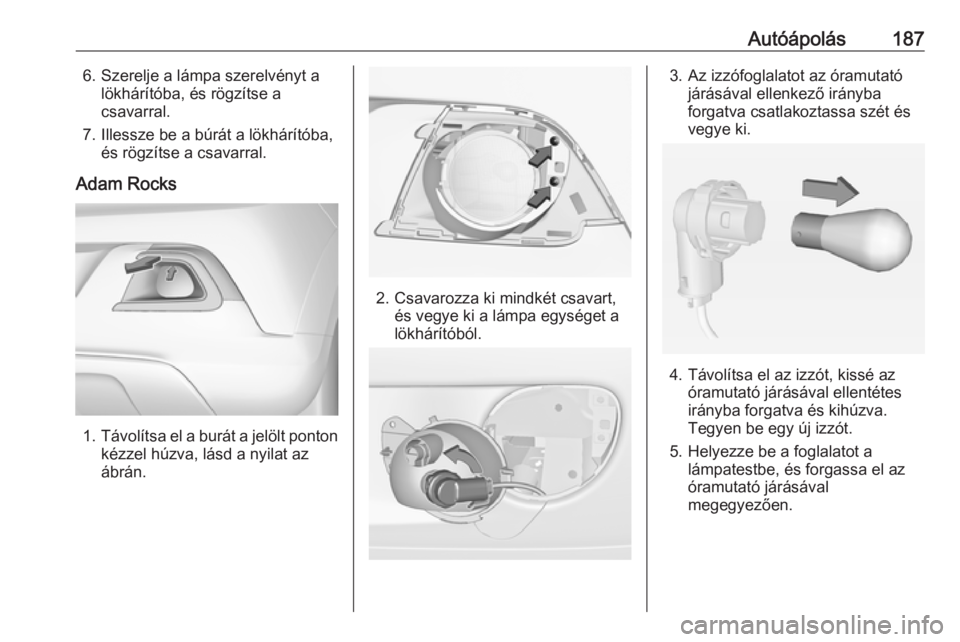

Autóápolás1876. Szerelje a lámpa szerelvényt alökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.
Adam Rocks
1. Távolítsa el a burát a jelölt ponton
kézzel húzva, lásd a nyilat az
ábrán.
2. Csavarozza ki mindkét csavart, és vegye ki a lámpa egységet alökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.

188Autóápolás6. Helyezze a lámpa egységet alökhárítóba és rögzítse mindkét
csavarral.
7. Helyezze fel és pattintsa a burát a
lökhárítóba.

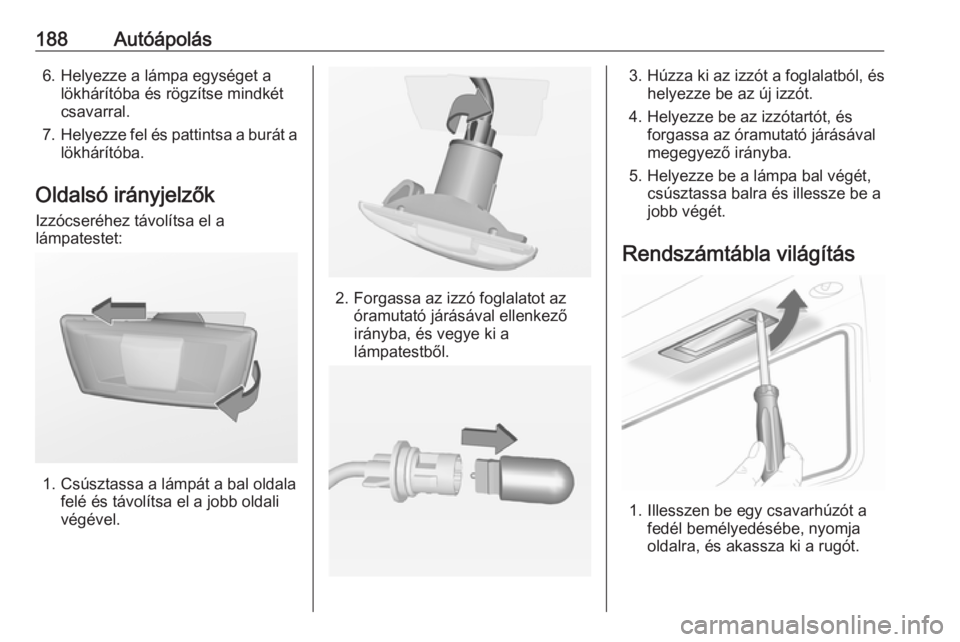

Oldalsó irányjelzők Izzócseréhez távolítsa el a
lámpatestet:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az
óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.

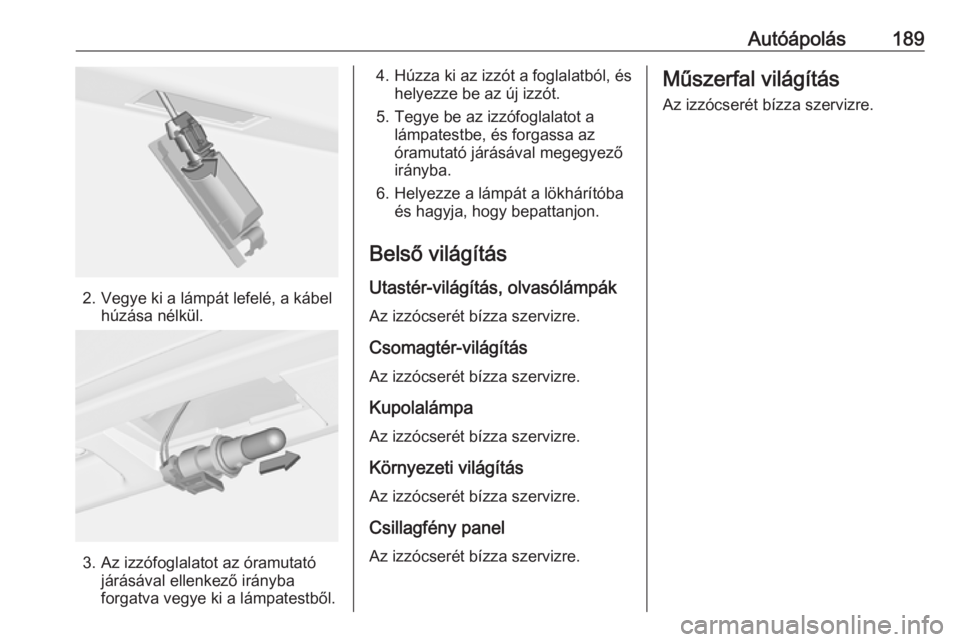

Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

Autóápolás189
2. Vegye ki a lámpát lefelé, a kábelhúzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze a lámpát a lökhárítóba és hagyja, hogy bepattanjon.
Belső világítás Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Kupolalámpa Az izzócserét bízza szervizre.
Környezeti világítás Az izzócserét bízza szervizre.
Csillagfény panel
Az izzócserét bízza szervizre.Műszerfal világítás
Az izzócserét bízza szervizre.

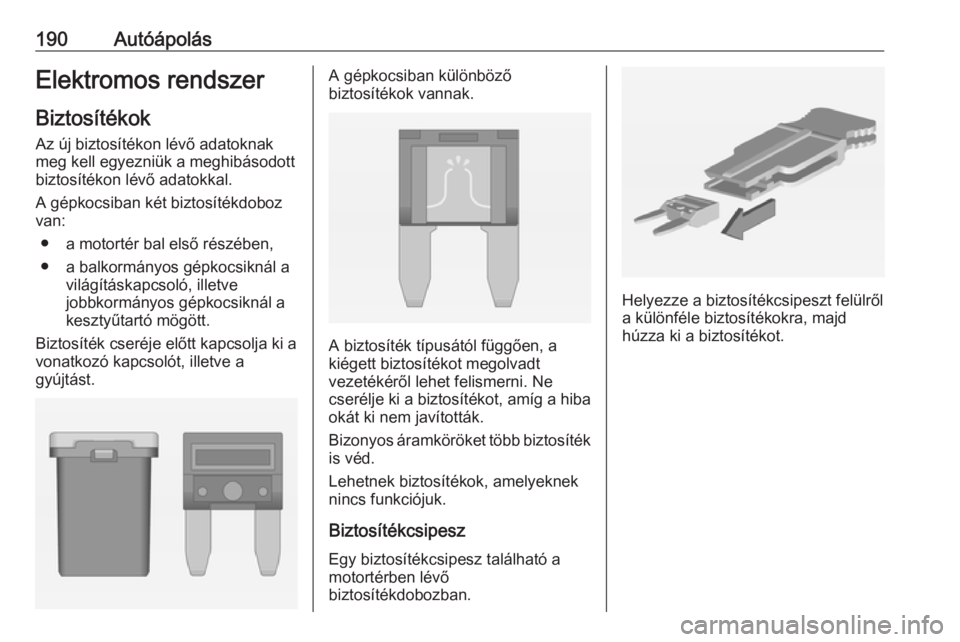

190AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motortér bal első részében,● a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
