2017.25 OPEL ZAFIRA C Savininko vadovas (in Lithuanian)

Važiavimas ir naudojimas199Galima išaktyvinti ir rankiniu būdu,
spustelint automobilio statymo
pagalbos mygtuką r.
Rankiniu būdu deaktyvinus sistemą,
mygtuko šviesos diodas užgęsta ir vairuotojo informacijos centre
pasirodo pranešimas Park Assist Off
(Automobilio statymo pagalbos
sistema išjungta) .
Deaktyvinus sistemą rankiniu būdu,
paspaudus mygtuką r arba įjungus
atbulinės eigos pavarą, priekinė ir
galinė automobilio statymo pagalba
vėl suaktyvinama.
Visą sistemą galima deaktyvinti
rankiniu būdu Informacinio ekrano
transporto priemonės pritaikymo
meniu. Ji lieka deaktyvinta iki kito
uždegimo įjungimo arba aktyvinimo
per pritaikymo meniu. Automobilio
pritaikymas 3 129.
Jei naudojate priekabos vilkimo rėmą,
Informacinio ekrano transporto
priemonės pritaikymo meniu
pakeiskite konfigūracijos nuostatas.
Transporto priemonės pritaikymas
3 129.Gedimas
Jei įvyksta triktis arba sistema laikinai neveikia, pvz., dėl aukšto triukšmo
išorėje lygio arba kitų trukdžių,
vairuotojo informacijos centre
pasirodo pranešimas.
Automobilio pranešimai 3 128.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.

200Važiavimas ir naudojimasPastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar
mechaniniai trikdžiai.
Pastaba
Įjungus judėjimo pirmyn pavarą ir
viršijus nustatytą greitį (jei ištęsta tvirtinimo sistema gale),
išaktyvinama galinė automobilio statymo pagalba.
Jei pirmiausia įjungiama atbulinės
eigos pavara, automobilio statymo
pagalba aptinka tvirtinimo sistemą
gale ir ima skleisti garsinį signalą.
Kad išaktyvintumėte automobilio
statymo pagalbą, trumpai
spustelėkite r.
Šoninės „aklosios“ zonos perspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“
zoną. Sistema parodo vaizdinįperspėjimą kiekviename išoriniame veidrodėlyje, kai aptinka objektus,kurių gali nesimatyti žiūrint pro salono
ir išorinius veidrodėlius.
Sistemos jutikliai įrengti bamperyje,
automobilio kairiame ir dešiniame
šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei važiuojant pirmyn sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę
(neatsižvelgiant į tai, ar ji važiuoja pro
jus, ar jūs pro ją), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
geltonas įspėjamasis ženklas B. Jei
tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti geltona spalva –
įspėjimas nepersirikiuoti.
Pastaba
Jeigu pro šalį važiuojantis
automobilis už lenkiamą automobilį
važiuoja bent 10 km/h didesniu
greičiu, atitinkamame išoriniame veidrodėlyje įspėjimo simbolis B gali
neužsidegti.
Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant nuo 10 km/h iki 140 km/h greičiu.

Važiavimas ir naudojimas201Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai
išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.
Užvedus variklį, ženklai trumpam
įsijungia abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Sistemą galima suaktyvinti arba
išaktyvinti per informacinio ekrano
automobilio pritaikymo funkciją
3 129.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos
Aptikimo zonos prasideda ties galiniu bamperiu ir tęsiasi maždaug
tris metrus atgal ir į šonus. Zonos
aukštis apytiksliai siekia nuo
pusmetrio iki dviejų metrų nuo žemės.Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Gedimas
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Šoninės aklosios zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,
šviežiu ar patižusiu sniegu, ledu ar
lauke itin smarkiai lyja. Valymo
instrukcijos 3 266.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Įvykus neatitaisomam gedimui,
kreipkitės pagalbos į remonto
dirbtuves.Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas informaciniame
ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir statymo
pagalbos jutiklių stebėjimo lauką
nepatenkantys objektai (pvz., po
bamperiu ar po automobiliu)
nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.

202Važiavimas ir naudojimasFunkcijos
Kamera sumontuota po bagažinės
dangčio rankena.
Dėl kameros aukštos padėties ekrane
galima matyti galinį bamperį: tai
padeda geriau įvertinti atstumus.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos vieno
metro intervalais ir projektuojamos
vaizde, kad apibrėžtų atstumą iki
rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos statymo pagalbos galinių jutiklių aptiktos kliūtys.
Viršutinėje informacinio ekrano
eilutėje papildomai pasirodo 9 su
įspėjimu stebėti automobilio aplinką.
Išjungimas
Kamera išjungiama, kai važiuojant
pirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
15 sekundžių. Galinio vaizdo kamerą
galima deaktyvinti rankiniu būdu, per
informacijos ekrano vairuotojo
pritaikymo meniu. Srityje Settings
(nuostatos) pasirinkite atitinkamą
nuostatą.
Automobilio pritaikymas 3 129.

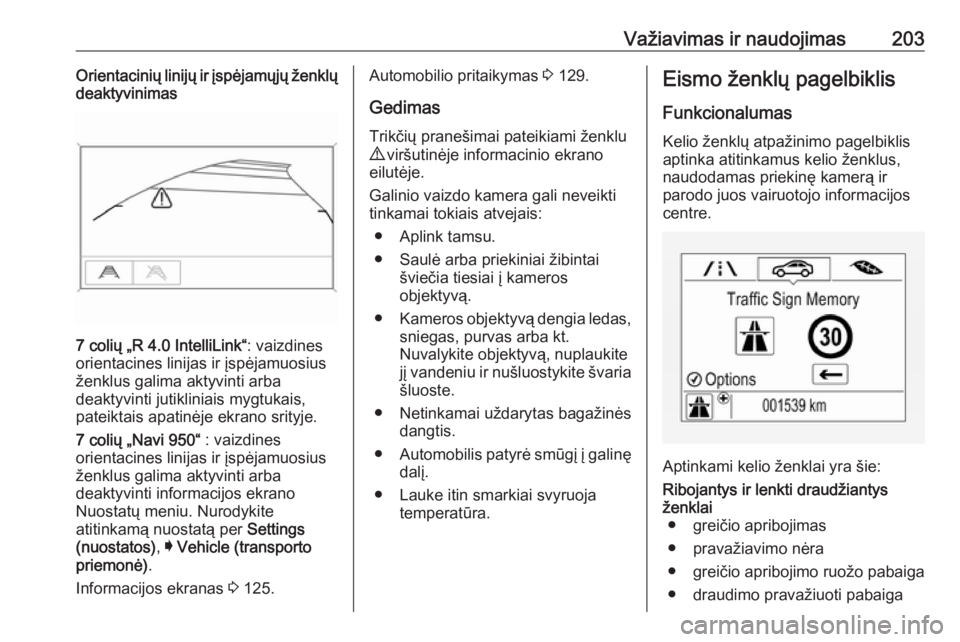

Važiavimas ir naudojimas203Orientacinių linijų ir įspėjamųjų ženklų
deaktyvinimas
7 colių „R 4.0 IntelliLink“ : vaizdines
orientacines linijas ir įspėjamuosius
ženklus galima aktyvinti arba
deaktyvinti jutikliniais mygtukais, pateiktais apatinėje ekrano srityje.
7 colių „Navi 950“ : vaizdines
orientacines linijas ir įspėjamuosius
ženklus galima aktyvinti arba
deaktyvinti informacijos ekrano
Nuostatų meniu. Nurodykite
atitinkamą nuostatą per Settings
(nuostatos) , I Vehicle (transporto
priemonė) .
Informacijos ekranas 3 125.
Automobilio pritaikymas 3 129.
Gedimas Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
● Aplink tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Kameros objektyvą dengia ledas,
sniegas, purvas arba kt.
Nuvalykite objektyvą, nuplaukite
jį vandeniu ir nušluostykite švaria
šluoste.
● Netinkamai uždarytas bagažinės dangtis.
● Automobilis patyrė smūgį į galinę
dalį.
● Lauke itin smarkiai svyruoja temperatūra.Eismo ženklų pagelbiklis
Funkcionalumas
Kelio ženklų atpažinimo pagelbiklis aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ● greičio apribojimas
● pravažiavimo nėra
● greičio apribojimo ruožo pabaiga
● draudimo pravažiuoti pabaiga

204Važiavimas ir naudojimasKelio ženklai
šių atkarpų pradžia ir pabaiga:
● miesto regionai (priklauso nuo šalies)
● greitkelių
● krašto reikšmės kelių
● gyvenamųjų zonųPapildomieji ženklai ● kelio ženklų papildiniai
● priekabos vilkimo apribojimas
● velkančiosios transporto priemonės apribojimai
● šlapias kelias
● apledėjęs kelias
● krypties rodyklės
Greičio ribojimo ženklai vairuotojo
informacijos centre rodomi iki kito
aptikto greičio ribojimo ženklo, greičio ribojimo pabaigos ženklo arba
nustatytą laikotarpį iki laiko baigties.Ekrane galimas kelių tipų ženklų
derinys.
Rėmelyje pateikiamas šauktuko
ženklas nurodo, kad buvo nustatytas
papildomasis ženklas, kurio sistemai
nepavyko aiškiai atpažinti.
Sistema tiksliai veikia važiuojant iki
200 km/h greičiu (atsižvelgiant į
apšvietimą). Naktį sistema veikia iki
160 km/h greičio.
Ekrano indikacijos Informacija apie šiuo metu
galiojančius kelio ženklus pateikiama
vairuotojo informacijos centro tam
skirtame kelio ženklų pagelbiklio
puslapyje.
Be to, šiuo metu galiojantis greičio
apribojimas nepertraukiamai
rodomas apatinėje vairuotojo
informacijos centro eilutėje. Jei yra greičio apribojimas su papildomuoju
ženklu, šioje srityje pateikiamas
ženklas +.

Važiavimas ir naudojimas205Pasirinkite ? iš MENU ir, sukdami
posūkio signalo svirtelės
reguliatoriaus ratuką, pasirinkite
pagalbinės kelio ženklų sistemos
puslapį 3 121.
Vairuotojo informacijos centro meniu
pasirinkus kitą puslapį ir po to vėl
parinkus kelio ženklų pagelbiklio
puslapį, parodomas paskutinis
atpažintas kelio ženklas.
Perspėjimo funkcija Perspėjimo funkciją galima aktyvinti
arba deaktyvinti kelio ženklų
pagelbiklio puslapio nuostatų meniu.Aktyvinus sistemą, tačiau nerodant
kelio ženklų aptikimo puslapio, naujai
aptikti greičio apribojimo ir draudimo
lenkti ženklai Vairuotojo informacijos
centre rodomi kaip iškylantieji
perspėjimai.
Kai bus rodomas pagalbinės kelio
ženklų sistemos puslapis,
paspauskite posūkio signalo svirtelės mygtuką SET/CLR .

206Važiavimas ir naudojimasSukdami reguliavimo ratuką,
pasirinkite Alerts ON (Perspėjimai
įjungti) arba Alerts OFF (Perspėjimai
išjungti) ir tada paspauskite
SET/CLR .
Iškylantysis perspėjimas vairuotojo
informacijos centre rodomas
maždaug aštuonias sekundes.
Sistemos atstatymas
Kelio ženklų atminties turinį galima
išvalyti pagalbinės kelio ženklų
sistemos puslapio nuostatų meniu
pasirenkant Reset (Atstatyti) ir
patvirtinant su SET/CLR posūkio
signalo svirtelėje.
Kitas būdas: puslapio turiniui išvalyti
galima paspausti ir tris sekundes
palaikyti SET/CLR.
Sėkmingai atstačius, pasigirsta
garsinis įspėjamasis signalas ir
pasirodo toliau nurodytas
„numatytasis ženklas“, kol galiausiai
aptinkamas kitas kelio ženklas.
Atskirais atvejais pagalbinė kelio
ženklų sistema išvaloma
automatiškai.
Kelio ženklų išvalymas
Šiuo metu rodomus kelio ženklus
galima išvalyti keliais būdais. Išvalius vairuotojo informacijos centre
rodomas „numatytasis ženklas“.
Kodėl gali reikėti išvalyti ženklus: ● Nuvažiuotas iš anksto nustatytas
atstumas arba praėjo laikas
(priklauso nuo konkretaus ženklo tipo)
● Automobiliu padarytas posūkis ● Greitis tampa mažesnis nei 52 km/h (aptinkamas įvažiavimas į
miestą)
Gedimas
Pagalbinė kelio ženklų sistema gali
neveikti tinkamai, jeigu:
● Nešvari priekinio stiklo sritis priešais kamerą arba ten, pvz.,priklijuotas lipdukas.
● Kelio ženklai visiškai arba iš dalies uždengti arba prastai
pastebimi.
● Prastos oro sąlygos, pvz., smarkus lietus, sniegas,
tiesioginiai saulės spinduliai ar
šešėliai.
● Kelio ženklai netinkamai pritvirtinti arba apgadinti.
● Kelio ženklai neatitinka Vienos kelio ženklų ir signalų
konvencijos („Wiener
Übereinkommen über
Straßenverkehrszeichen“).
