2017.25 OPEL ZAFIRA C Kezelési útmutató (in Hungarian)

Autóápolás247Sz.Áramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4Szelektív katalitikus redukciós
rendszer5–6–7Elektromos ülés8–9Szelektív katalitikus redukciós
rendszer10Nitrogén-oxid érzékelő11Utánfutó modul/Utánfutó csatla‐
kozó12Utánfutó modul13Utánfutó csatlakozó14–15–16Belső visszapillantó tükör/Tola‐
tókamera17Csatlakozóaljzat18–Sz.Áramkör19Kormánykerék-fűtés20Sötétítőroló21Első ülésfűtés22–23–24Szelektív katalitikus redukciós
rendszer25–26–27–28–29–30–31–32Aktív lengéscsillapító rendszer/
Sávelhagyásra figyelmeztető
rendszerSzerszámkészlet
Szerszámok
Egyes szerszámok, a vonószem és
(csak pótkerékkel rendelkező
gépkocsiknál) a járműemelő eszköz a
hátsó tárolóhelyen, a csomagtér
padlóban vannak.
Nyissa ki a fedelet a csomagtérajtó
elején.

248AutóápolásKerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 287.Országtól függő szabályozásnak
megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs megjelölések Pl.: 215/60 R 16 95 H215:gumiabroncs szélessége, mm-
ben60:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben95:teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:sebességindex
Sebességindex:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-igVálasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 283.
Kötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán
lévő jel (pl. egy nyíl) mutatja.
Gumiabroncs-levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.

Autóápolás249Csavarja le a szelepsapkát.
Gumiabroncs-levegőnyomás 3 287.
A jármű bal és jobb oldali első
ajtókeretén elhelyezett gumiabroncs
információs címke mutatja az eredeti
felszereléshez tartozó
gumiabroncsokat és a
gumiabroncsokra vonatkozó
levegőnyomást.
A megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
Az ECO levegőnyomás szolgál a
lehető legalacsonyabb üzemanyag-
fogyasztás elérésére.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-levegőnyomás eltér a
különböző opcióktól függően. A
helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 3 281.
2. Azonosítsa az adott gumiabroncsot.
A gumiabroncs-levegőnyomás
táblázatok bemutatnak minden
lehetséges gumiabroncs kombinációt 3 287.Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd
a járműhöz mellékelt EGK
Megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.

250AutóápolásSoha ne lépje túl a gumiabroncson
feltüntetett maximális
abroncsnyomást.
Ha gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsin kell a levegőnyomást
csökkenteni vagy növelni, kapcsolja
ki a gyújtást. A gumiabroncsnyomás
beállítása után kapcsolja be a
gyújtást, és válassza ki megfelelő
beállítást a Gumiabroncs-terhelés
oldalon a vezetői információs
központban, 3 121.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
A nyomás nő közel 10 kPa-t 10 °C
hőmérséklet emelkedésnél. Ezt
figyelembe kell venni, amikor meleg
gumiabroncsokat ellenőriz.
A Vezető Információs Központban
megjelenített gumiabroncs-
levegőnyomás értékek a valós
levegőnyomást mutatják. Egy lehűlt gumiabroncsnál alacsonyabb az
érték, ami nem jelent
levegőszivárgást.
Gumiabroncs-
levegőnyomás ellenőrző rendszer
A gumiabroncs-levegőnyomás
ellenőrző rendszer egy adott
sebesség felett percenként ellenőrzi
mind a négy kerék levegőnyomását.Figyelem!
Gumiabroncsnyomás-figyelő
rendszer csak az alacsony
gumiabroncsnyomásra
figyelmeztet és nem
helyettesítheti a járművezető által
elvégzendő rendszeres
gumiabroncs-karbantartást.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a
gumiabroncs-levegőnyomás
ellenőrző rendszer, a
nyomásérzékelő nélküli kerekek
használata érvényteleníti a
gépjármű típus jóváhagyását.
A pillanatnyi levegőnyomás értékek
megjeleníthetők a vezetői
információs központban.

Autóápolás251

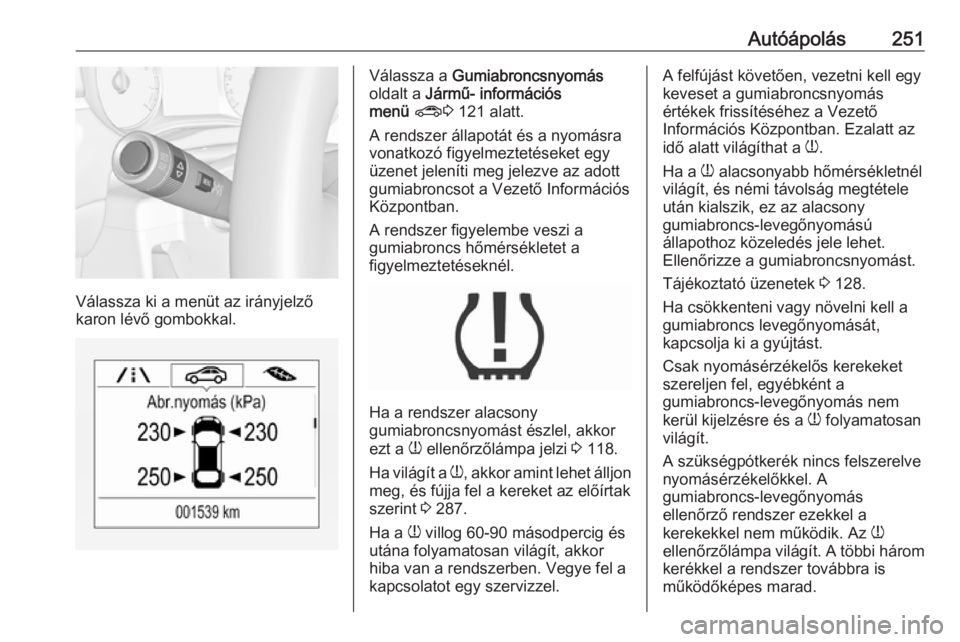

Válassza ki a menüt az irányjelző
karon lévő gombokkal.
Válassza a Gumiabroncsnyomás
oldalt a Jármű- információs
menü ? 3 121 alatt.
A rendszer állapotát és a nyomásra
vonatkozó figyelmeztetéseket egy
üzenet jeleníti meg jelezve az adott
gumiabroncsot a Vezető Információs
Központban.
A rendszer figyelembe veszi a
gumiabroncs hőmérsékletet a
figyelmeztetéseknél.
Ha a rendszer alacsony
gumiabroncsnyomást észlel, akkor
ezt a w ellenőrzőlámpa jelzi 3 118.
Ha világít a w, akkor amint lehet álljon
meg, és fújja fel a kereket az előírtak szerint 3 287.
Ha a w villog 60-90 másodpercig és
utána folyamatosan világít, akkor
hiba van a rendszerben. Vegye fel a
kapcsolatot egy szervizzel.
A felfújást követően, vezetni kell egy
keveset a gumiabroncsnyomás
értékek frissítéséhez a Vezető
Információs Központban. Ezalatt az
idő alatt világíthat a w.
Ha a w alacsonyabb hőmérsékletnél
világít, és némi távolság megtétele
után kialszik, ez az alacsony
gumiabroncs-levegőnyomású
állapothoz közeledés jele lehet.
Ellenőrizze a gumiabroncsnyomást.
Tájékoztató üzenetek 3 128.
Ha csökkenteni vagy növelni kell a
gumiabroncs levegőnyomását,
kapcsolja ki a gyújtást.
Csak nyomásérzékelős kerekeket
szereljen fel, egyébként a
gumiabroncs-levegőnyomás nem
kerül kijelzésre és a w folyamatosan
világít.
A szükségpótkerék nincs felszerelve
nyomásérzékelőkkel. A
gumiabroncs-levegőnyomás
ellenőrző rendszer ezekkel a
kerekekkel nem működik. Az w
ellenőrzőlámpa világít. A többi három
kerékkel a rendszer továbbra is
működőképes marad.

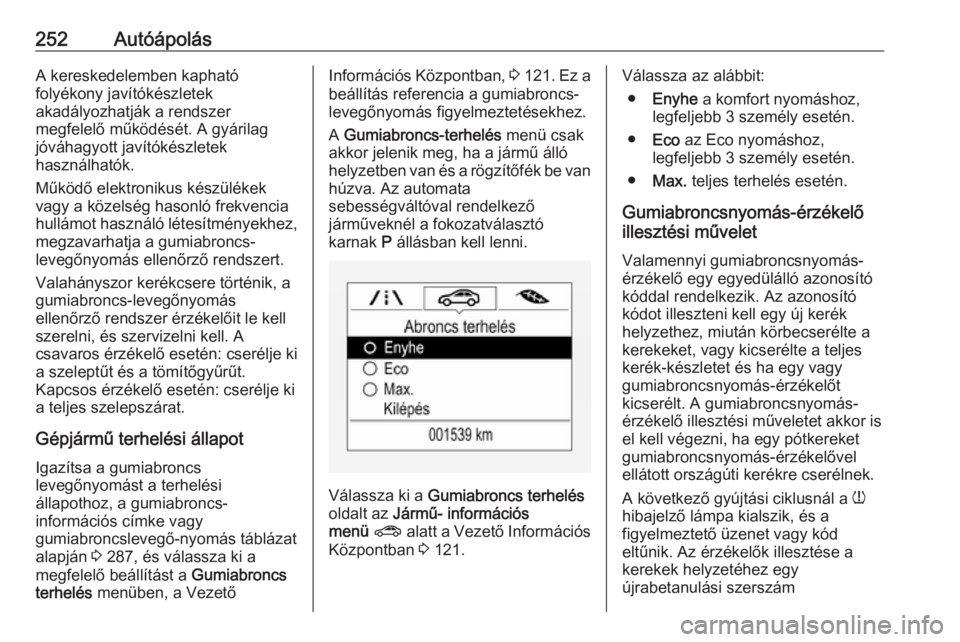

252AutóápolásA kereskedelemben kapható
folyékony javítókészletek
akadályozhatják a rendszer
megfelelő működését. A gyárilag
jóváhagyott javítókészletek
használhatók.
Működő elektronikus készülékek
vagy a közelség hasonló frekvencia
hullámot használó létesítményekhez,
megzavarhatja a gumiabroncs-
levegőnyomás ellenőrző rendszert.
Valahányszor kerékcsere történik, a
gumiabroncs-levegőnyomás
ellenőrző rendszer érzékelőit le kell
szerelni, és szervizelni kell. A
csavaros érzékelő esetén: cserélje ki
a szeleptűt és a tömítőgyűrűt.
Kapcsos érzékelő esetén: cserélje ki
a teljes szelepszárat.
Gépjármű terhelési állapot
Igazítsa a gumiabroncs
levegőnyomást a terhelési
állapothoz, a gumiabroncs-
információs címke vagy
gumiabroncslevegő-nyomás táblázat
alapján 3 287, és válassza ki a
megfelelő beállítást a Gumiabroncs
terhelés menüben, a VezetőInformációs Központban, 3 121 . Ez a
beállítás referencia a gumiabroncs-
levegőnyomás figyelmeztetésekhez.
A Gumiabroncs-terhelés menü csak
akkor jelenik meg, ha a jármű álló helyzetben van és a rögzítőfék be van
húzva. Az automata
sebességváltóval rendelkező
járműveknél a fokozatválasztó
karnak P állásban kell lenni.
Válassza ki a Gumiabroncs terhelés
oldalt az Jármű- információs
menü ? alatt a Vezető Információs
Központban 3 121.
Válassza az alábbit:
● Enyhe a komfort nyomáshoz,
legfeljebb 3 személy esetén.
● Eco az Eco nyomáshoz,
legfeljebb 3 személy esetén.
● Max. teljes terhelés esetén.
Gumiabroncsnyomás-érzékelő
illesztési művelet
Valamennyi gumiabroncsnyomás-
érzékelő egy egyedülálló azonosító
kóddal rendelkezik. Az azonosító
kódot illeszteni kell egy új kerék
helyzethez, miután körbecserélte a
kerekeket, vagy kicserélte a teljes
kerék-készletet és ha egy vagy
gumiabroncsnyomás-érzékelőt
kicserélt. A gumiabroncsnyomás-
érzékelő illesztési műveletet akkor is
el kell végezni, ha egy pótkereket
gumiabroncsnyomás-érzékelővel
ellátott országúti kerékre cserélnek.
A következő gyújtási ciklusnál a w
hibajelző lámpa kialszik, és a
figyelmeztető üzenet vagy kód
eltűnik. Az érzékelők illesztése a
kerekek helyzetéhez egy
újrabetanulási szerszám

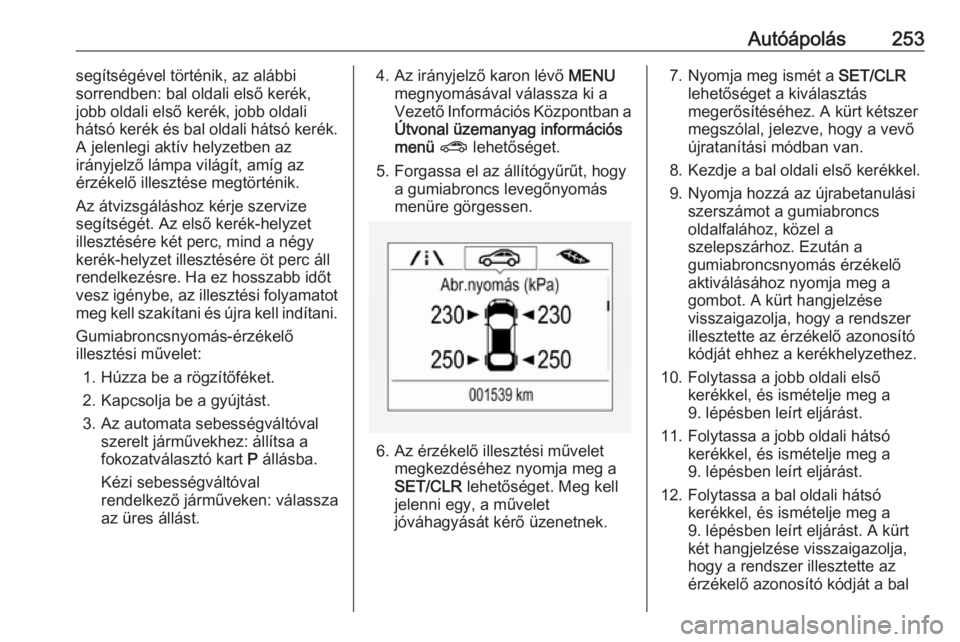

Autóápolás253segítségével történik, az alábbi
sorrendben: bal oldali első kerék,
jobb oldali első kerék, jobb oldali
hátsó kerék és bal oldali hátsó kerék.
A jelenlegi aktív helyzetben az
irányjelző lámpa világít, amíg az
érzékelő illesztése megtörténik.
Az átvizsgáláshoz kérje szervize
segítségét. Az első kerék-helyzet illesztésére két perc, mind a négy
kerék-helyzet illesztésére öt perc áll rendelkezésre. Ha ez hosszabb időt
vesz igénybe, az illesztési folyamatot meg kell szakítani és újra kell indítani.
Gumiabroncsnyomás-érzékelő
illesztési művelet:
1. Húzza be a rögzítőféket.
2. Kapcsolja be a gyújtást.
3. Az automata sebességváltóval szerelt járművekhez: állítsa a
fokozatválasztó kart P állásba.
Kézi sebességváltóval
rendelkező járműveken: válassza
az üres állást.4. Az irányjelző karon lévő MENU
megnyomásával válassza ki a
Vezető Információs Központban a Útvonal üzemanyag információs
menü ? lehetőséget.
5. Forgassa el az állítógyűrűt, hogy a gumiabroncs levegőnyomás
menüre görgessen.
6. Az érzékelő illesztési művelet megkezdéséhez nyomja meg a
SET/CLR lehetőséget. Meg kell
jelenni egy, a művelet jóváhagyását kérő üzenetnek.
7. Nyomja meg ismét a SET/CLR
lehetőséget a kiválasztás
megerősítéséhez. A kürt kétszer
megszólal, jelezve, hogy a vevő
újratanítási módban van.
8. Kezdje a bal oldali első kerékkel.
9. Nyomja hozzá az újrabetanulási szerszámot a gumiabroncs
oldalfalához, közel a
szelepszárhoz. Ezután a
gumiabroncsnyomás érzékelő
aktiválásához nyomja meg a
gombot. A kürt hangjelzése
visszaigazolja, hogy a rendszer
illesztette az érzékelő azonosító
kódját ehhez a kerékhelyzethez.
10. Folytassa a jobb oldali első kerékkel, és ismételje meg a
9. lépésben leírt eljárást.
11. Folytassa a jobb oldali hátsó kerékkel, és ismételje meg a9. lépésben leírt eljárást.
12. Folytassa a bal oldali hátsó kerékkel, és ismételje meg a
9. lépésben leírt eljárást. A kürt
két hangjelzése visszaigazolja,
hogy a rendszer illesztette az
érzékelő azonosító kódját a bal

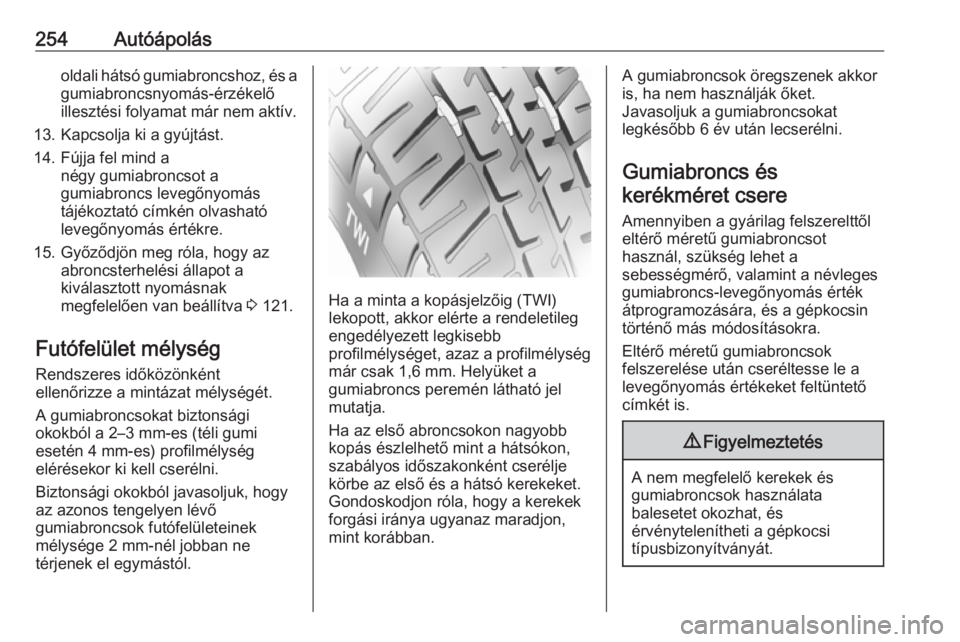

254Autóápolásoldali hátsó gumiabroncshoz, és a
gumiabroncsnyomás-érzékelő
illesztési folyamat már nem aktív.
13. Kapcsolja ki a gyújtást.
14. Fújja fel mind a négy gumiabroncsot a
gumiabroncs levegőnyomás
tájékoztató címkén olvasható
levegőnyomás értékre.
15. Győződjön meg róla, hogy az abroncsterhelési állapot a
kiválasztott nyomásnak
megfelelően van beállítva 3 121.
Futófelület mélység
Rendszeres időközönként
ellenőrizze a mintázat mélységét.
A gumiabroncsokat biztonsági
okokból a 2–3 mm-es (téli gumi
esetén 4 mm-es) profilmélység
elérésekor ki kell cserélni.
Biztonsági okokból javasoljuk, hogy
az azonos tengelyen lévő
gumiabroncsok futófelületeinek
mélysége 2 mm-nél jobban ne
térjenek el egymástól.
Ha a minta a kopásjelzőig (TWI)
lekopott, akkor elérte a rendeletileg
engedélyezett legkisebb
profilmélységet, azaz a profilmélység
már csak 1,6 mm. Helyüket a
gumiabroncs peremén látható jel
mutatja.
Ha az első abroncsokon nagyobb
kopás észlelhető mint a hátsókon,
szabályos időszakonként cserélje
körbe az első és a hátsó kerekeket.
Gondoskodjon róla, hogy a kerekek forgási iránya ugyanaz maradjon,
mint korábban.
A gumiabroncsok öregszenek akkor
is, ha nem használják őket.
Javasoljuk a gumiabroncsokat
legkésőbb 6 év után lecserélni.
Gumiabroncs és
kerékméret csere
Amennyiben a gyárilag felszerelttől
eltérő méretű gumiabroncsot
használ, szükség lehet a
sebességmérő, valamint a névleges gumiabroncs-levegőnyomás érték
átprogramozására, és a gépkocsin
történő más módosításokra.
Eltérő méretű gumiabroncsok
felszerelése után cseréltesse le a
levegőnyomás értékeket feltüntető
címkét is.9 Figyelmeztetés
A nem megfelelő kerekek és
gumiabroncsok használata
balesetet okozhat, és
érvénytelenítheti a gépkocsi
típusbizonyítványát.
