2016 YAMAHA YZF-R125 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-6
6
PAUM2071
NOTA
O filtro de ar exige uma assistência mais frequente se a condução for feita em áreas
invulgarmente húmidas ou poeirentas.
23*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de
ligação• Verifique o funcionamento.√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√
24 Óleo do motor• Mude. (Consulte as páginas
3-10 e 6-11.)√Quando o indicador lumi-
noso de mudança de óleo
ficar intermitente (2000
km (1200 mi) após os pri-
meiros 1000 km [600 mi]
e a cada 3000 km (1800
mi) depois disso)
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.A cada 3000 km (1800 mi)√
25Elemento do filtro
de óleo do motor• Substitua.√√√√√
26*Sistema de refrige-
ração• Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante.√√√√√
• Substitua o refrigerante. Cada 3 anos
27*Interruptores dos
travões dianteiro e
traseiro• Verifique o funcionamento.√√√√√√
28Peças de movi-
mento e cabos• Lubrifique.√√√√√
29*Punho do acelera-
dor• Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti-
mento do punho.√√√√√
30*Luzes, sinais e in-
terruptores• Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.√√√√√√ N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
16121824
0.63.5710.514
U5D7P6P0.book Page 6 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-7
6
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fen-
das ou estejam danificados.
U5D7P6P0.book Page 7 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-8
6
PAU18732
Remoção e instalação das care-
nagens e painel
As carenagens e painel ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU55850
Carenagem A
Remoção da carenagem
Retire os parafusos e depois a carenagem.Instalação da carenagem
Coloque a carenagem na posição original e
instale os parafusos.
Carenagem B
Remoção da carenagem
1. Retire a carenagem A e o painel A.
2. Retire os parafusos, deslize a carena-
gem para a frente e, depois, retire-a.
3. Desligue o acoplador do fio do sinal
de mudança de direcção.
Instalação da carenagem
1. Ligue o acoplador do fio do sinal de
mudança de direcção.
2. Encaixe o prolongamento da carena-
gem na fenda e, depois, deslize-a
para trás.
3. Instale os parafusos.
4. Instale a carenagem A e o painel A.
Carenagem C
Remoção da carenagem
Retire os parafusos e, de seguida, puxe a
carenagem para fora conforme ilustrado.

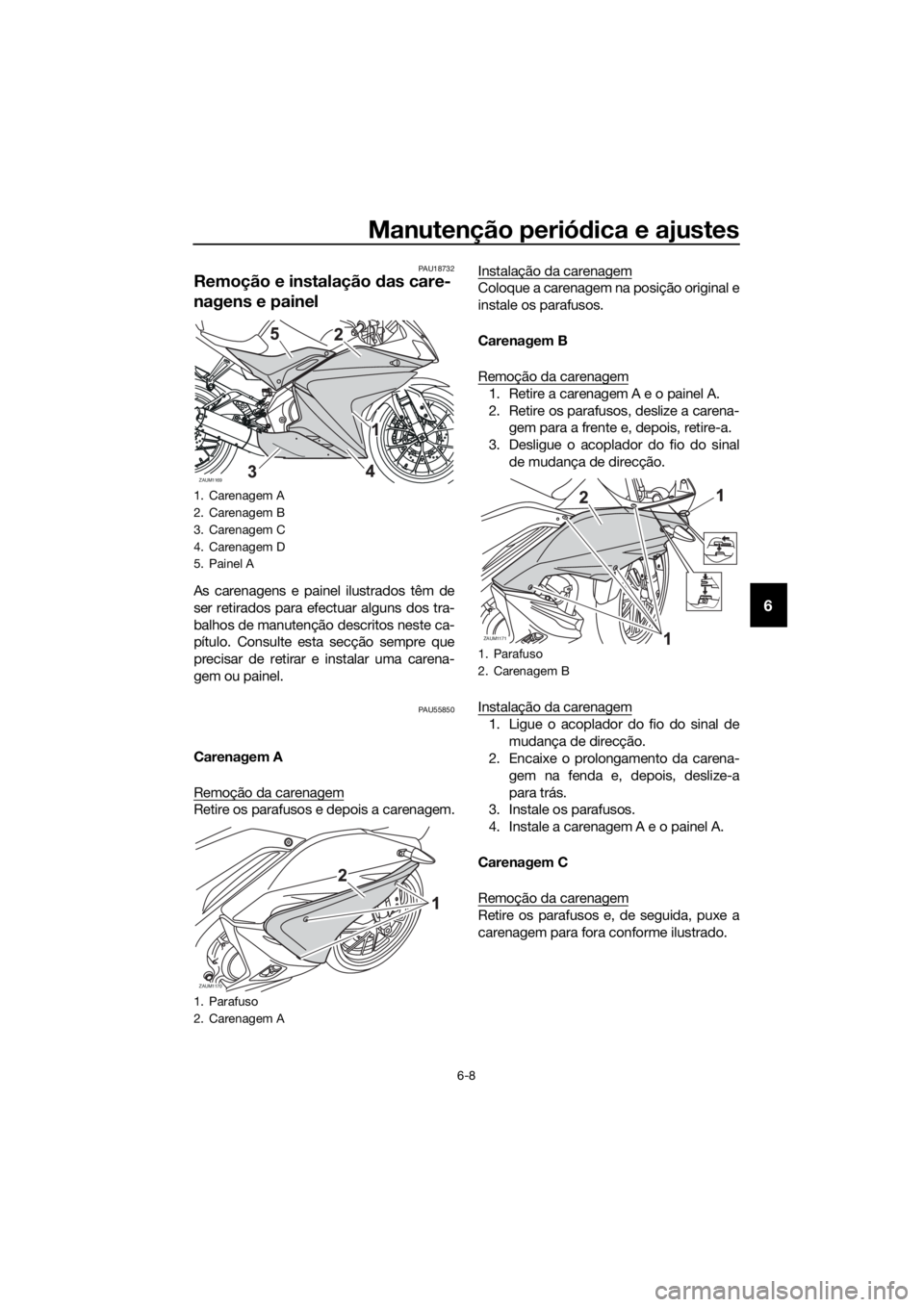

1. Carenagem A
2. Carenagem B
3. Carenagem C
4. Carenagem D
5. Painel A
1. Parafuso
2. Carenagem A
ZAUM1169
ZAUM1170
1. Parafuso
2. Carenagem B
ZAUM1171
U5D7P6P0.book Page 8 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-9
6
Instalação da carenagem
Coloque a carenagem na posição original e
instale os parafusos.
Carenagem D
Remoção da carenagem
1. Retire o painel A, as carenagens A, B
e C.
2. Retire os parafusos e os fixadores rá-
pidos e, depois, a carenagem.
NOTA
O fixador rápido é retirado empurrando o
pino central com uma chave de fendas e
puxando depois o fixador para fora.
Instalação da carenagem
1. Coloque a carenagem na posição ori-
ginal e, depois, coloque os parafusos
e os fixadores rápidos.
NOTA
Para instalar os fixadores rápidos, empurre
o pino central de modo a que fique para
fora da cabeça do fixador, introduza o fixa-
dor na carenagem e empurre o pino salien-
te até que fique ao mesmo nível da cabeça
do fixador.
2. Instale as carenagens C, B, A e o pai-
nel A.
PAUM2371Painel A
Remoção do painel
1. Retire o assento do condutor. (Con-
sulte a página 3-19.)
2. Retire os parafusos e depois o painel.
Instalação do painel
1. Coloque o painel na posição original
e, depois, instale os parafusos.
2. Instale o assento do condutor.

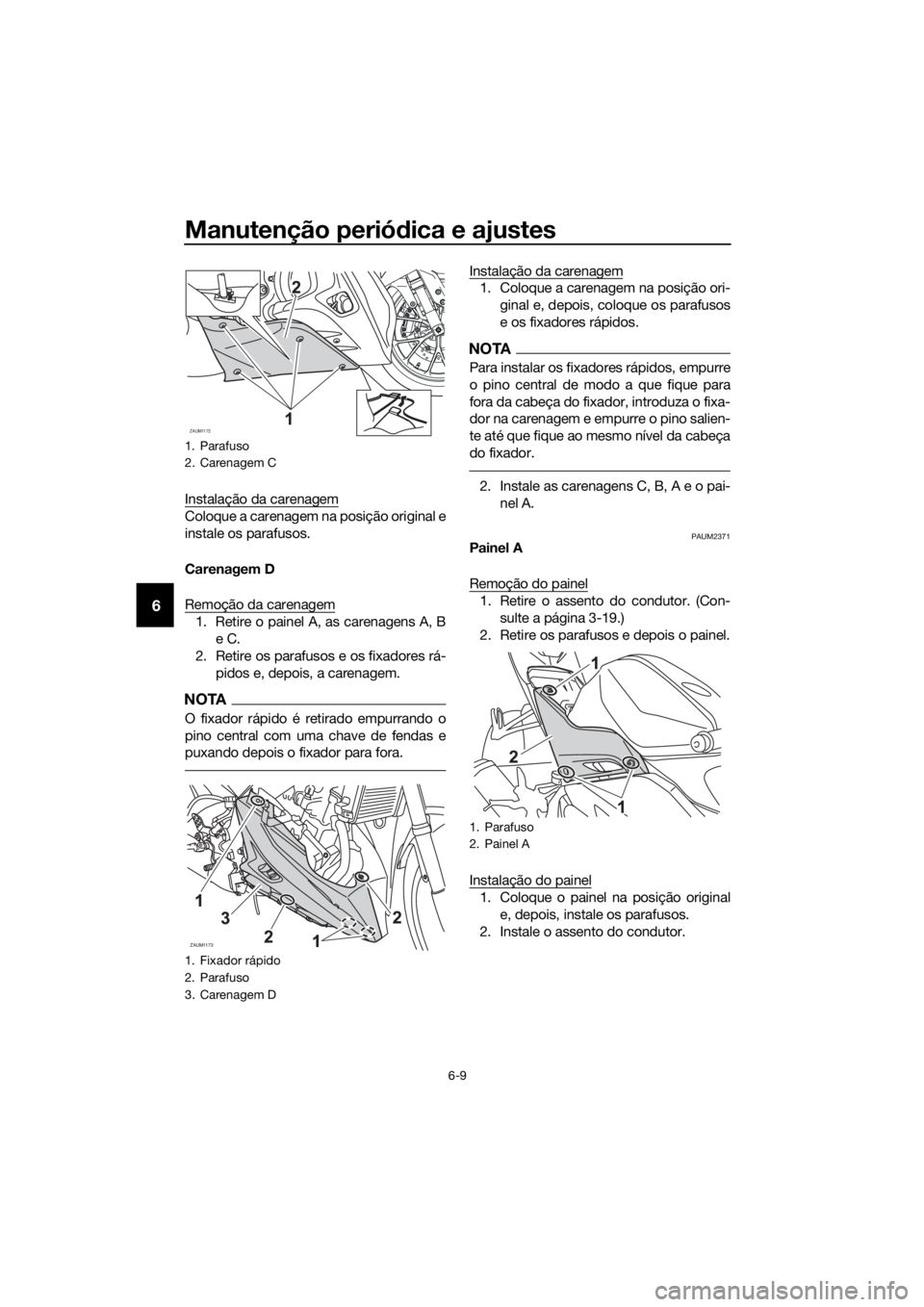

1. Parafuso
2. Carenagem C
1. Fixador rápido
2. Parafuso
3. Carenagem D
ZAUM1172
ZAUM1173
1. Parafuso
2. Painel A
U5D7P6P0.book Page 9 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-10
6
PAU19633
Verificação da vela de ignição
A vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela de ignição
1. Retire a carenagem A. (Consulte a pá-
gina 6-8.)
2. Retire a tampa da vela de ignição.
3. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação da vela de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
NOTA
Se a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário.
Instalação da vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
1. Tampa da vela de ignição
1. Chave de velas
Ve l a de ignição especificada:
NGK/CR9E
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
U5D7P6P0.book Page 10 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-11
6
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA
Se não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4…1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.
4. Instale a tampa da vela de ignição.
5. Monte a carenagem.
PAUM3491
Óleo do motor e elemento do fil-
tro de óleo
O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.
PRECAUÇÃO: Não utilize o veículo
até ter a certeza de que o nível de
óleo do motor é suficiente.
[PCA10012]
NOTA
O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Binário de aperto:
Ve l a d e i g n i ç ã o :
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1. Tampa de enchimento de óleo do motor
U5D7P6P0.book Page 11 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-12
6
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Retire a carenagem D. (Consulte a pá-
gina 6-8.)
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Instale o acessório de drenagem de
óleo do motor, incluído no jogo de fer-
ramentas do proprietário, por baixo
da cavilha de drenagem do cárter.4. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
5. Retire a tampa de enchimento de óleo
e a cavilha de drenagem juntamente
com o anel de vedação em O, a mola
de compressão e o coador de óleo do
motor, para drenar o óleo do cárter.
PRECAUÇÃO: Quando retirar a ca-
vilha de drenagem de óleo do mo-
tor, o anel de vedação em O, a mola
de compressão e o coador de óleo
cairão. Tenha cuidado para não
perder estas peças. [PCA11002]
6. Limpe o coador de óleo do motor com
solvente.
NOTA
Ignore os passos 7…9 se não desejar subs-
tituir o elemento do filtro de óleo.
7. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor (cár-
ter)
2. Acessório de drenagem do óleo do motor
1
2
3
ZAUE1300
ZAUM1229
2
1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Mola de compressão
4. Coador
5. Tabuleiro de recolha do óleo
U5D7P6P0.book Page 12 Thursday, June 18, 2015 2:44 PM

Manutenção periódica e ajustes
6-13
6
8. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
9. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTA
Certifique-se de que o anel de vedação em
O está bem encaixado.
10. Instale o coador de óleo do motor, a
mola de compressão, o anel de veda-
ção em O e a cavilha de drenagem de
óleo do motor e aperte-a em confor-midade com o binário especificado.
PRECAUÇÃO: Antes de instalar a
cavilha de drenagem de óleo do
motor, não se esqueça de instalar o
anel de vedação em O, a mola de
compressão e o coador de óleo nas
respectivas posições.
[PCA10422]
11. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
1. Cavilha
2. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
Binários de aperto:
Cavilha da cobertura do elemento
do filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binários de aperto:
Cavilha de drenagem de óleo do
motor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do
filtro de óleo:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Com substituição do elemento do
filtro de óleo:
1.00 L (1.06 US qt, 0.88 Imp.qt)
U5D7P6P0.book Page 13 Thursday, June 18, 2015 2:44 PM
