2016 YAMAHA YFM700R Notices Demploi (in French)

10-1
10
FBU25962
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1845 mm (72.6 in)
Largeur hors-tout: 1155 mm (45.5 in)
Hauteur hors-tout:
1115 mm (43.9 in)
Hauteur de la selle: 830 mm (32.7 in)
Empattement: 1280 mm (50.4 in)
Garde au sol:
240 mm (9.4 in)
Rayon de braquage minimal: 3500 mm (138 in)Poids:Poids à vide:
192.0 kg (423 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):84.0 dB(A) à 3125 tr/mn (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Incertitude de mesure: 3.0 dB(A) (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Niveau de puissance acoustique pondéré A: 97.0 dB(A) à 3125 tr/mn (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR) Incertitude de mesure:
3.0 dB(A) (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.7 m/s2 (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Incertitude de mesure:
0.6 m/s2 (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Vibrations au niveau du volant (EN1032, ISO5008):
4.7 m/s2 (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Incertitude de mesure:
0.5 m/s2 (YFM70RSBG_EUR/FRA/GBR,
YFM70RSSG_EUR/FRA/GBR)
Moteur:Type de moteur:Refroidissement liquide, 4 temps, SACT
Disposition des cylindres: Monocylindre
Cylindrée:
686 cm3
Alésage × course:
102.0 × 84.0 mm (4.02 × 3.31 in)
Taux de compression: 10.0 : 1
Système de démarrage:
Démarreur électrique
U2LS61F0.book Page 1 Wednesday, April 8, 2015 3:58 PM

10-2
10
Système de graissage:Carter secHuile de moteur:Marque recommandée:
YAMALUBE
Type: SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou
20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur: Sans remplacement de l’élément du filtre à huile: 1.75 L (1.85 US qt, 1.54 Imp.qt)
Avec remplacement de l’élément du filtre à huile: 1.85 L (1.96 US qt, 1.63 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau maximum):0.25 L (0.26 US qt, 0.22 Imp.qt) Radiateur (circuit compris):
1.68 L (1.78 US qt, 1.48 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
11.0 L (2.90 US gal, 2.42 Imp.gal)
Quantité de la réserve: 2.9 L (0.77 US gal, 0.64 Imp.gal)Injection de carburant:Boîtier d’injection:
Repère d’identification: 1S3H 10Bougie(s):Fabricant/modèle:NGK/CR8E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Rapport de réduction primaire:
77/34 (2.265)
Système de réduction secondaire: Entraînement par chaîne
Rapport de réduction secondaire: 38/14 (2.714)
0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U2LS61F0.book Page 2 Wednesday, April 8, 2015 3:58 PM

10-3
10
Type de boîte de vitesses:Prise constante, 5 vitesses en marche avant, 1 en arrière
Commande: Au pied gauche
Rapport de démultiplication:
1
re:38/13 (2.923)
2e: 28/14 (2.000)
3e: 25/17 (1.471)
4e: 25/22 (1.136)
5e: 22/24 (0.917)
Marche arrière: 24/13 × 29/12 (4.462)
Partie cycle:Type de cadre:
Aluminium moulé sous pression et ossature centrale en
acier tubulaire
Angle de chasse: 5.00 degrés
Chasse: 22.0 mm (0.87 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: AT22 x 7-10 Fabricant/modèle:
MAXXIS/MS13 Bias
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille: AT20 x 10-9
Fabricant/modèle: MAXXIS/M976Y BiasCharge:Charge maximale:100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (con trôlée les pneus froids):Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Arrière: 27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Minimum: Avant:24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Arrière: 24.5 kPa (0.245 kgf/cm2, 3.6 psi)Roue avant:Type de roue:Roue emboutie
Taille de jante: 10 x 5.5AT
U2LS61F0.book Page 3 Wednesday, April 8, 2015 3:58 PM

10-4
10
Roue arrière:Type de roue:Roue emboutie
Taille de jante:
9 x 8.0ATFrein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein à disque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 230 mm (9.1 in)Suspension arrière:Type:Bras oscillant (suspension à liaison) Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 256 mm (10.1 in)
Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
GT9B-4
Voltage, capacité: 12 V, 8.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
LED
Témoin du point mort: LED
Témoin d’avertissement du niveau de carburant: LED
Témoin de marche arrière:
LED
U2LS61F0.book Page 4 Wednesday, April 8, 2015 3:58 PM

10-5
10
Témoin d’alerte de la température du liquide de
refroidissement:LED
Témoin d’avertissement de panne du moteur: LEDFusibles:Fusible principal:
30.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible de phare: 10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 10.0 A
Fusible du moteur du ventilateur de radiateur: 20.0 AFBU30402Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés
pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca- ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les
risques et dangers.U2LS61F0.book Page 5 Wednesday, April 8, 2015 3:58 PM

11-1
11
FBU26001
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28202Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange au-
près d’un concessionnaire Yamaha ou en cas de
vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule

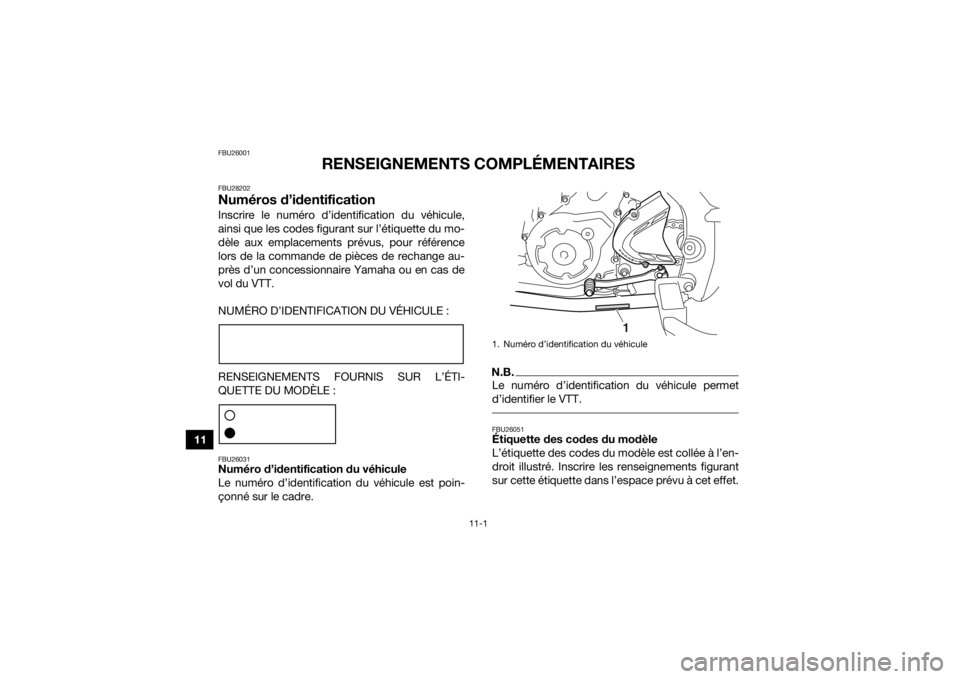

Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle

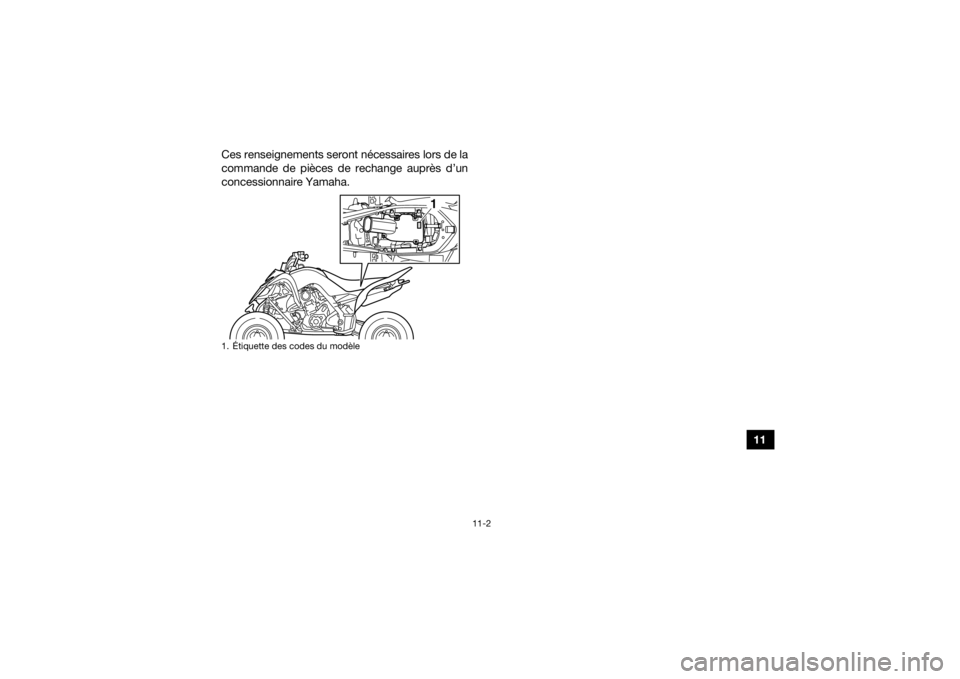

L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
U2LS61F0.book Page 1 Wednesday, April 8, 2015 3:58 PM

11-2
11
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèle
1
U2LS61F0.book Page 2 Wednesday, April 8, 2015 3:58 PM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-7
Amortisseur arrière, réglage (YFM70RSBG) ................ 4-21
Amortisseur arrière, réglage (YFM70RSSG) ................. 4-23
Amortisseurs avant, réglage (YFM70RSBG) ................ 4-14
Amortisseurs avant, réglage (YFM70RSSG) ................ 4-16
Arbre de direction, lubrification .................................... 8-47BBatterie ......................................................................... 8-48
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots ......................... 8-45CCâbles, contrôle et lubrification ................................... 8-43
Cache, dépose et repose ............................................. 8-10
Caractéristiques ........................................................... 10-1
Carburant ............................................................. 4-11, 5-4
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-42
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs au guidon .................................................. 4-4
Contacteurs de feu stop .............................................. 8-38
Coupe-circuit du moteur ................................................ 4-4DDémarreur ...................................................................... 4-5EÉclairage, commutateur général .................................... 4-5
Embrayage, levier .......................................................... 4-6
Embrayage, réglage de la garde du levier ................... 8-39Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle ................................... 11-1
FFeu arrière/stop ............................................................ 8-55
Filtre à air, nettoyage de l’élément ............................... 8-22
Frein avant, contrôle de la garde du levier ................... 8-35
Frein, contrôle de la hauteur de la pédale ................... 8-36
Frein de stationnement, levier ........................................ 4-8
Frein de stationnement, réglage de la garde ............... 8-36
Frein, levier ..................................................................... 4-7
Frein, pédale .................................................................. 4-8
Freins ........................................................................... 8-30
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes .......... 8-31
Freins, changement du liquide ..................................... 8-35
Freins, contrôle du niveau du liquide ........................... 8-32
Fusibles, remplacement ............................................... 8-51HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre à huile ...................... 8-13IInstruments, éclairage et commandes ........................... 5-8LLevier des gaz ........................................................ 4-5, 5-5
Levier des gaz, réglage de la garde ............................. 8-29
