Page 25 of 88

Werking van de bed ienin gselementen en instrumenten
3-10
3
DAU12892
Remhen delDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU51802
ABS (voor mo dellen met ABS)Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertuig is uitgerust
met ABS. Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
1
1. Rempedaal
1
U2DED1D0.book Page 10 Tuesday, September 1, 2015 9:19 AM
Page 26 of 88

Werking van de bed ienin gselementen en instrumenten
3-11
3
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van onder de zitting
en wanneer u de remhendel of het
rempedaal licht bedient, kan een tril-
ling in de hendel of het pedaal voel-
baar zijn. Dit duidt niet op een storing.
Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA16121
Hou d alle soorten ma gneten (inclusief
ma gneet grijpers, ma gnetische schroe-
ven draaiers etc.) uit de buurt van de
voorste en achterste wielnaven. An ders
kunnen de ma gnetische rotors van de
wielnaven bescha digd raken, waar door
het ABS-systeem niet meer g oed werkt.
DAU13125
Tank dopOm de tank dop te verwij deren
Schuif het slotplaatje op de tankdop open,
steek de sleutel in het slot en draai deze
dan 1/4 slag rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden verwij-
derd.
Om de tank dop aan te bren gen
1. Breng de tankdop aan in de vulope- ning van de brandstoftank, met de
sleutel in het slot en met het “ ”-
merkteken naar voren toe.
1. Achterste wielnaaf
2. Voorste wielnaaf1
2
1. Slotplaatje tankdop
2. “ ”-merkteken
3. Vergrendelen.
4. Ontgrendelen.1
2
4
3
U2DED1D0.book Page 11 Tuesday, September 1, 2015 9:19 AM
Page 27 of 88

Werking van de bed ienin gselementen en instrumenten
3-12
3
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.OPMERKINGDe tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Bovendien
kan de sleutel niet worden uitgenomen als
de tankdop niet correct aangebracht en
vergrendeld is.
WAARSCHUWING
DWA10132
Controleer voor u gaat rij den of d e tank-
d op correct is aan geb racht. Door b rand-
stoflekka ge ontstaat bran dgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Vee g g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof d elen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om b enzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in nad at u ben-
zine heeft in geslikt, veel benzined amp
heeft in gead emd of b enzine in uw o gen
heeft gekre gen. Als b enzine op uw hui d1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
U2DED1D0.book Page 12 Tuesday, September 1, 2015 9:19 AM
Page 28 of 88

Werking van de bed ienin gselementen en instrumenten
3-13
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek dan an dere kled ing aan.
DAU57691
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood- vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAUB1302
Tank
beluchting sslang/overloop-
slan gAlvorens de motorf iets te gebruiken:
Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.
Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien no-
dig.
Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
Let op dat de ontluchtings-/overloop-
slang van de brandstoftank door de
klem wordt geleid.
Voor
geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
12 L (3.2 US gal, 2.6 Imp.gal)
Hoeveelhei d reserve bran dstof (als
het waarschuwin gslampje
b ran dstofniveau gaat bran den):
2.8 L (0.74 US gal, 0.62 Imp.gal)1. Tankbeluchtingsslang/overloopslang
2. Klem
1
2
U2DED1D0.book Page 13 Tuesday, September 1, 2015 9:19 AM
Page 29 of 88

Werking van de bed ienin gselementen en instrumenten
3-14
3
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhitting .
LET OP
DCA10702
Gebruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toeg e-
b racht aan d e uitlaatkatalysator.
DAU55663
StuurslotHet stuurslot bevindt zich aan de rechter-
kant van de machine tussen de bovenste
en onderste kroonplaat.
Om het stuur te ver gren delen
1. Draai het stuur helemaal naar links.
2. Steek de sleutel in het stuurslot en draai deze een halve slag rechtsom.
3. Verwijder de sleutel uit het slot.OPMERKINGAls het stuurslot niet makkelijk vergrendelt,
probeer dan het stuur iets terug naar rechts
te draaien.1. Stuurslot
2. Vergrendelen.
LOCKUNLOCK
1
2
U2DED1D0.book Page 14 Tuesday, September 1, 2015 9:19 AM
Page 30 of 88

Werking van de bed ienin gselementen en instrumenten
3-15
3

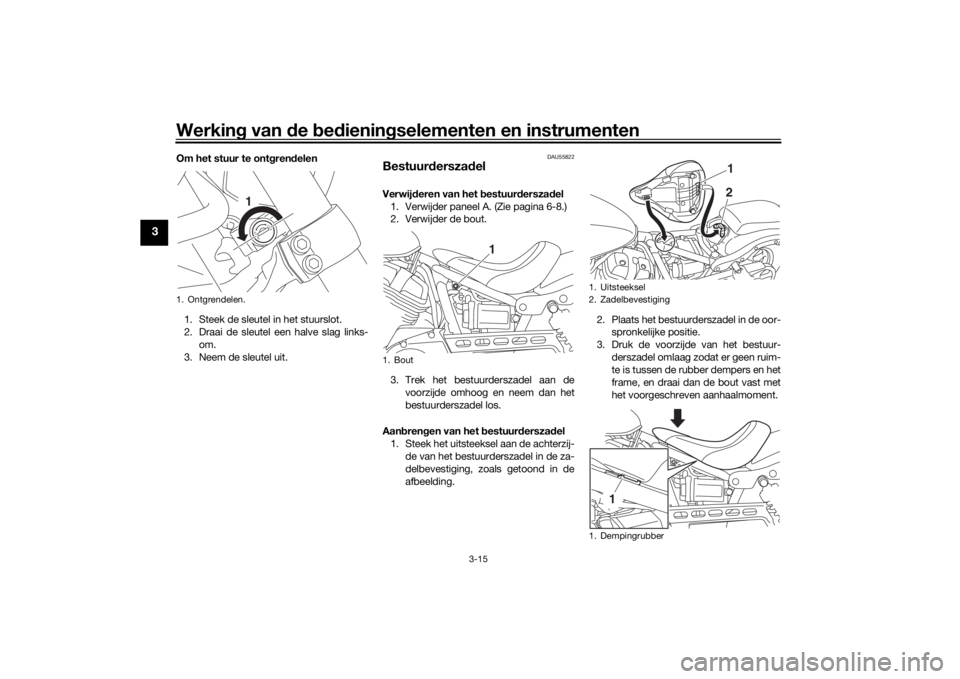

Om het stuur te ont gren delen
1. Steek de sleutel in het stuurslot.
2. Draai de sleutel een halve slag links- om.
3. Neem de sleutel uit.
DAU55822
Bestuur dersza delVerwij deren van het bestuur dersza del
1. Verwijder paneel A. (Zie pagina 6-8.)
2. Verwijder de bout.
3. Trek het bestuurderszadel aan de voorzijde omhoog en neem dan het
bestuurderszadel los.
Aan bren gen van het b estuurdersza del
1. Steek het uitsteeksel aan de achterzij- de van het bestuurderszadel in de za-
delbevestiging, zoals getoond in de
afbeelding. 2. Plaats het bestuurderszadel in de oor-
spronkelijke positie.
3. Druk de voorzijd e van het bestuur-
derszadel omlaag zodat er geen ruim-
te is tussen de rubber dempers en het
frame, en draai dan de bout vast met
het voorgeschreven aanhaalmoment.
1. Ontgrendelen.
LOCKUNLOCK
1
1. Bout
1
1. Uitsteeksel
2. Zadelbevestiging
1. Dempingrubber
21
1
U2DED1D0.book Page 15 Tuesday, September 1, 2015 9:19 AM
Page 31 of 88

Werking van de bed ienin gselementen en instrumenten
3-16
3
4. Monteer het paneel.OPMERKINGControleer of het bestuurderszadel stevig is
vergrendeld alvorens te gaan rijden.
DAU55761
Afstellen van de schokd em-
perunits
WAARSCHUWING
DWA10211
Geef bei de vorkpoten steed s dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.
Gebruik bij het afstellen de speciale sleutel
met het verlengstuk van de extra gereed-
schapsset, die apart werd meegeleverd bij
de aankoop van de machine.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b). Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper.
Aanhaalmoment:
Montagebout bestuurderszadel:
16 Nm (1.6 m·kgf, 12 ft·lbf)
1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicator
Afstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
2
Maximum (hard): 5
1 2345
3
(a)
(b)
21
4
U2DED1D0.book Page 16 Tuesday, September 1, 2015 9:19 AM
Page 32 of 88

Werking van de bed ienin gselementen en instrumenten
3-17
3
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom re
gelmati g en laat het repareren door
een Yamah
a dealer als de werkin g niet
naar behoren is.
DAU44893
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
U2DED1D0.book Page 17 Tuesday, September 1, 2015 9:19 AM
