2016 YAMAHA XVS950CR ESP

FAU69710
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel d oit être remis
avec le véhicule en cas d e vente de ce dernier.
Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 1XC-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Date :
Signature du responsable : 12 janvier 2015
Produit : IMMOBILISATEUR
Modèle : 1XC-00
Livré par
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
DIRECTEUR GÉNÉRAL
ASSURANCE QUALITÉ 97/24/CE du 17/06/1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Dossier de construction technique détenu parYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
Directive R&TTE
(Article 3.1(a) Sécurité)
Directive R&TTE
(Article 3.1(b) EMC)
Directive R&TTE
(Article 3.2 Spectre)
DÉCLARATION DE CONFORMITÉ Pour
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Norme de conformité utilisée
Pratiques de conformité
Nous déclarons sous notre responsabilité que le ou les produits so\
nt conformes aux principales exigences et autres exigences pertinentes de la Directive (1999/5/CE) concernant les
équipements hertziens et les équipements terminaux de téléco\
mmunications (R&TTE).
UB33F1F0.book Page 1 Friday, August 28, 2015 9:01 AM

Introduction
FAU10103
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XVS950CR est le fruit de la grande expérience de Yama ha dans l’application des technologies de pointe à la conception et à
la fabrication de produits de qualité supérieure, et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XVS950CR, lire attentivement ce manuel. Le Manuel du propriéta ire contient
non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’importante s consignes
de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateu r un plaisir de conduite et une sécurité maximum kilomètre après ki-
lomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites m odifica-
tions apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionneme nt ou l’entretien du véhicule, ne pas hésiter à
consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA10032
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
UB33F1F0.book Page 1 Friday, August 28, 2015 9:01 AM

1-1
1
Consignes de sécurité
FAU1028B
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de
conduite adéquates et des capacités du
conducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
 S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.
 Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
 Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
 Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
 Ne jamais conduire une moto avant
d’avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutants
doivent être formés par un moniteur certifié. Contacter un concessionnaire
moto agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Con duite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le vé-
hicule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien
corrects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.  Cette moto est conçue pour le trans-
port du pilote et d’un passager.
 La plupart des accidents de circula-
tion entre voitures et motos sont dus
au fait que les automobilistes ne
voient pas les motos. De nombreux
accidents sont causés par un auto-
mobiliste n’ayant pas vu la moto. Se
faire bien voir semble donc permettre
de réduire les risques de ce genre
d’accident.
Dès lors :
• Porter une combinaison de couleur
vive. • Être particulièrement prudent à
l’approche des carrefours, car c’est
aux carrefours que la plupart des
accidents de deux-roues se produi-
sent.
• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler
dans leur angle mort.
• Ne jamais entretenir une moto sans connaissances préalables. Contac-
ter un concessionnaire moto agréé
pour vous informer de la procédure
d’entretien de base d’une moto.
Certains entretiens ne peuvent être
effectués que par du personnel
qualifié.
 De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.
• Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expéri-
mentés.
• Connaître ses limites et ne pas se surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute
confiance.UB33F1F0.book Page 1 Friday, August 28, 2015 9:01 AM

Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
 Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande, aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
UB33F1F0.book Page 2 Friday, August 28, 2015 9:01 AM

Consignes de sécurité
1-3
1
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’accessoi- res ou de bagages. Voici quelques direc-
tives à suivre concernant les accessoires et
le chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :  Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas la déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
Charge maximale:
206 kg (454 lb)UB33F1F0.book Page 3 Friday, August 28, 2015 9:01 AM

Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
UB33F1F0.book Page 4 Friday, August 28, 2015 9:01 AM

Commandes et instruments
3-17
3

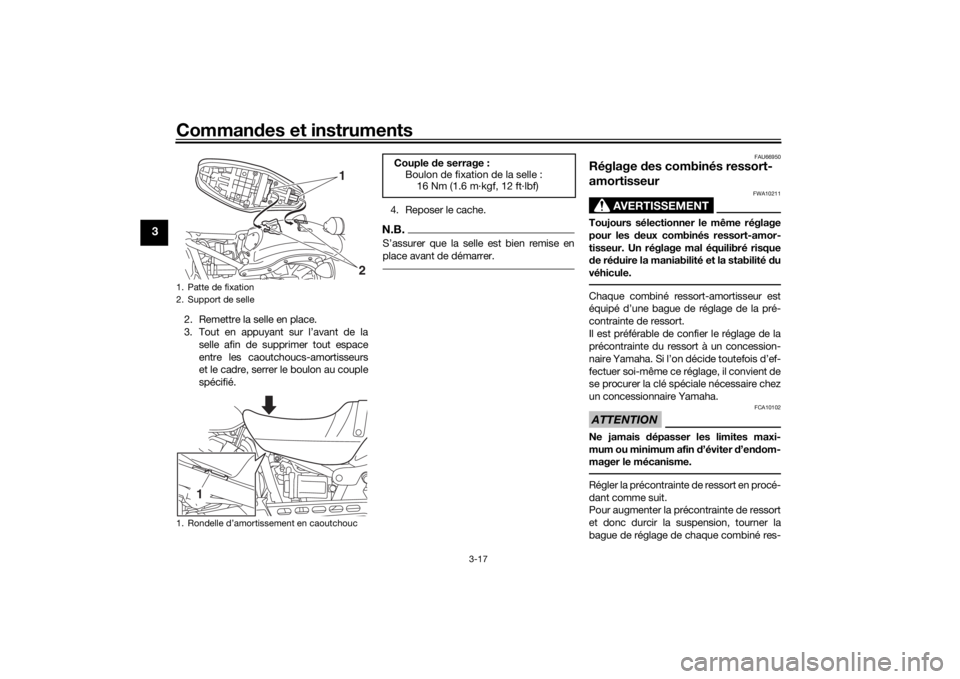

2. Remettre la selle en place.
3. Tout en appuyant sur l’avant de la
selle afin de supprimer tout espace
entre les caoutchoucs-amortisseurs
et le cadre, serrer le boulon au couple
spécifié. 4. Reposer le cache.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU66950
Réglage
des combinés ressort-
amortisseur
AVERTISSEMENT
FWA10211
Toujours sélectionner le même réglage
pour les d eux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
d e réd uire la maniabilité et la stabilité d u
véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.
Il est préférable de confier le réglage de la
précontrainte du ressort à un concession-
naire Yamaha. Si l’on décide toutefois d’ef-
fectuer soi-même ce réglage, il convient de
se procurer la clé spéciale nécessaire chez
un concessionnaire Yamaha.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage de chaque combiné res-
1. Patte de fixation
2. Support de selle
1. Rondelle d’amortissement en caoutchouc
1
2
1
Couple de serrage :
Boulon de fixation de la selle :
16 Nm (1.6 m·kgf, 12 ft·lbf)
UB33F1F0.book Page 17 Friday, August 28, 2015 9:01 AM

Entretien périodique et réglage
6-15
6
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d oivent être
d e la même conception et d u même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33892
Réglage de la gar de du levier
d ’embrayageLa garde du levier d’embrayage doit être de
5.0–10.0 mm (0.20–0.39 in), comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
Pneu avant :
Taille :100/90B19M/C 57H
Fabricant/modèle :
MICHELIN/COMMANDER II
Pneu arrière : Taille :
150/80B16M/C 71H
Fabricant/modèle : MICHELIN/COMMANDER II1. Vis de réglage de la garde du levier
d’embrayage
2. Garde du levier d’embrayage
1
2
(a)
(b)
UB33F1F0.book Page 15 Friday, August 28, 2015 9:01 AM
