2016 YAMAHA XVS1300A ESP

Manutenção periódica e ajustes
6-22
6
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22733
Mu dança do líqui do dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
 Vedantes de óleo: Substitua de dois
em dois anos.
 Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU23041
Folga da correia de transmissãoA folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38413
Verificação da folga d a correia de trans-
missão
1. Coloque o veículo no descanso late- ral.
2. Observe a posição atual da correia da
transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTAAs marcas junto do orifício de verificação
da correia de transmissão têm uma distân-
cia de 5.0 mm (0.2 in) entre si.
U1CSP2P0.book Page 22 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-23
6
3. Observe a posição da correia de
transmissão após aplicação de uma
força de 45 N (4.5 kgf, 10 lbf) na cor-
reia com um calibrador da tensão da
correia, como ilustrado.NOTAPoderá obter um calibrador da tensão da
correia num concessionário Yamaha.
4. Calcule a folga da correia de transmis-são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão estiver incorreta, solicite o ajuste a um
concessionário Yamaha.
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos d anificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
1. Correia de transmissão
2. Marcas2
1
1. Calibrador da tensão da correia
2. Folga da correia de transmissãoFolga da correia d e transmissão:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos
adequado
U1CSP2P0.book Page 23 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-24
6
PAU49921
Verificação e lubrificação do pu-
nho e d o cabo do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU44276
Verificação e lubrificação dos
pe dais do travão e de mu dança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pe dal do travão
Pe dal de mu dança de veloci dad es
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U1CSP2P0.book Page 24 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-26
6
PAU23252
Lubrificação da suspensão tra-
seiraOs pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
PAUM1653
Lubrificação d os pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen
dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U1CSP2P0.book Page 26 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-27
6
PAU51951
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se a forquilha dianteira está dani-
ficada ou perde óleo em excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão. (Consulte a página 6-35.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
U1CSP2P0.book Page 27 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-28
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50582
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-15.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.

abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um méd ico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
PRECAUÇÃO
PCA10621
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo po derá provocar d anos permanente-
mentes na bateria.
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria
U1CSP2P0.book Page 28 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-29
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente. 3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarregad a po-
d erá provocar danos permanentes na
mesma.
PAU47136
Substituição dos fusíveisO fusível principal, o fusível do sistema de
injeção de combustível e a caixa de fusí-
veis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo
do assento do condutor. (Consulte a pági-
na 3-15.)1. Fusível de substituição do sistema de
injeção de combustível
2. Fusível do sistema de injeção
3. Caixa de fusíveis
4. Fusível principal
1
2
3
4
U1CSP2P0.book Page 29 Wednesday, July 15, 2015 11:10 AM

Manutenção periódica e ajustes
6-30
6
NOTAPara aceder ao fusível do sistema de inje-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.

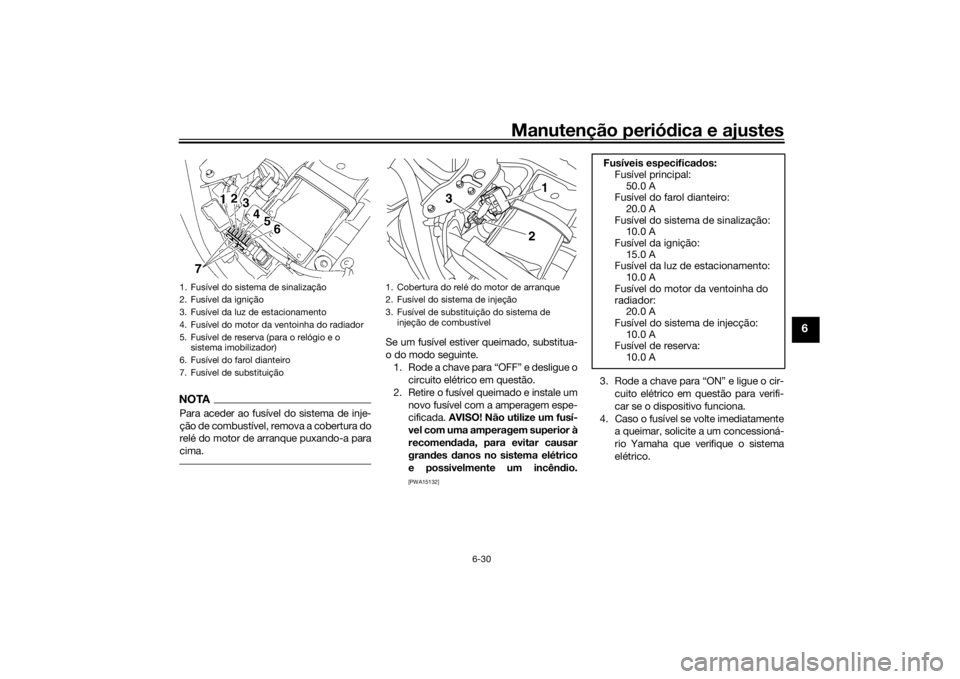

1. Fusível do sistema de sinalização
2. Fusível da ignição
3. Fusível da luz de estacionamento
4. Fusível do motor da ventoinha do radiador
5. Fusível de reserva (para o relógio e o sistema imobilizador)
6. Fusível do farol dianteiro
7. Fusível de substituição
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injeção
3. Fusível de substituição do sistema de injeção de combustível
21
3
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento: 10.0 A
Fusível do motor da ventoinha do
radiador: 20.0 A
Fusível do sistema de injecção: 10.0 A
Fusível de reserva:
10.0 A
U1CSP2P0.book Page 30 Wednesday, July 15, 2015 11:10 AM
