2016 YAMAHA XSR 900 Manuale de Empleo (in Spanish)

Especificaciones
8-2
1
2
3
4
5
6
789
10
11
12
6a: 1.037 (28/27)
Chasis:Tipo de bastidor: Diamante
Ángulo del eje delantero: 25.0 grados
Base del ángulo de inclinación:
103 mm (4.1 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/S20F MNeumático trasero:Tipo:
Sin cámara
Tamaño: 180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/S20R MCarga:Carga máxima:170 kg (375 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):1 persona:Delantero:250 kPa (2.50 kgf/cm
2, 36 psi) Trasero:
290 kPa (2.90 kgf/cm
2, 42 psi)
2 personas:
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Rueda delantera:Tipo de rueda: Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:Freno hidráulico de doble disco
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador: Amortiguador hidráulico Trayectoria de la rueda:
137 mm (5.4 in)
Suspensión trasera:Tipo:Basculante (sus pensión de unión)
Muelle: Muelle espiral
Amortiguador:
Amortiguador neumático-hidráulico
Trayectoria de la rueda: 130 mm (5.1 in)Sistema eléctrico:Sistema de tensión:
12 V
Sistema de encendido: TCI
Sistema estándar: Magneto CABatería:Modelo:YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Faro delantero:Tipo de bombilla:Bombilla halógenaPotencia de la bombilla  cantidad:Faro:
H4, 60.0 W/55.0 W x 1
Luz de freno y posterior: LED
Luz de intermitencia delantera: 10.0 W  2
B90-9-S0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

Especificaciones
8-3
1
2
3
4
5
6
78
9
10
11
12
Luz de intermitencia trasera: 10.0 W  2
Luz auxiliar:
5.0 W  1
Luz de la matrícula: 5.0 W  1
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del refrigeran-
te: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: LED
Luz indicadora del si stema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción:
LEDFusible:Fusible principal:50.0 A
Fusible auxiliar 1:
2.0 A Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
B90-9-S0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

9-1
1
2
3
4
5
6
7
8910
11
12
Información para el consumidor
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401

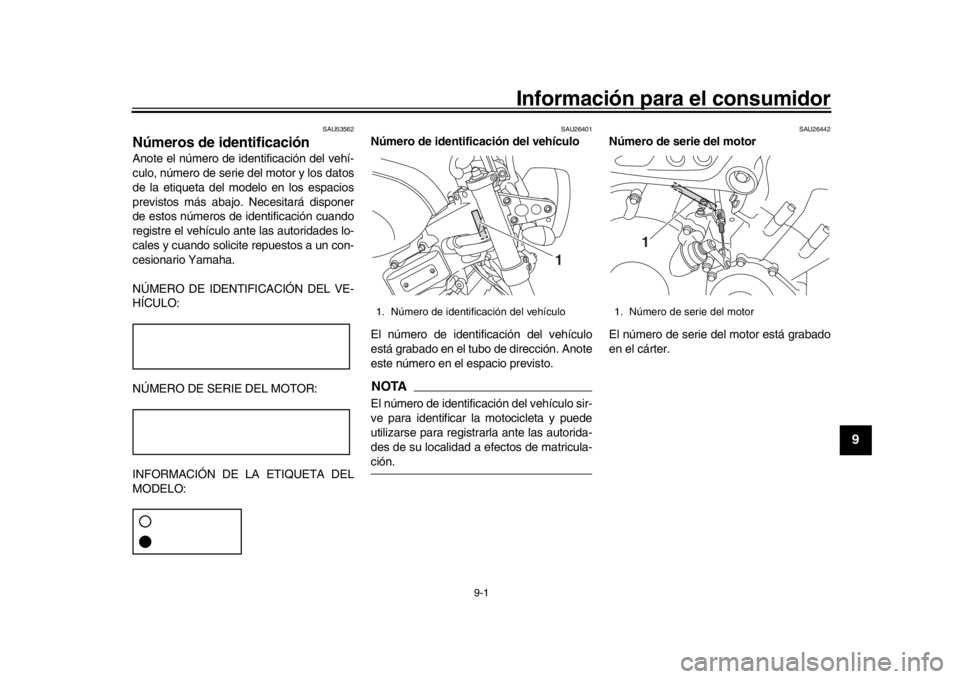

Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1
B90-9-S0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

Información para el consumidor
9-2
1
2
3
4
5
6
7
89
10
11
12
SAU26481

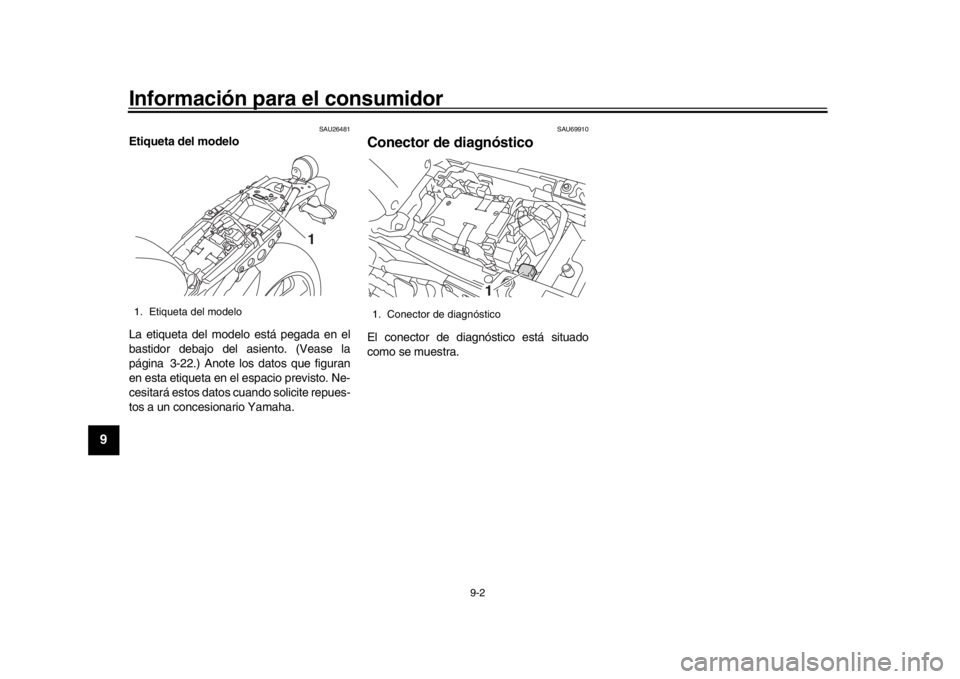

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-22.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
1. Etiqueta del modelo
1
1. Conector de diagnóstico
1
B90-9-S0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

10-1
1
2
3
4
5
6
7
8
91011
12
Index
AABS ......................................................... 3-16
Aceite del motor y cartucho del filtro de aceite ..................................................... 6-10
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-38
Arranque del motor .................................... 5-1
Asiento..................................................... 3-22BBatería ..................................................... 6-30
Bombilla del faro, cambio ........................ 6-34
Bombilla del intermitente, cambio............ 6-37
Bombilla de una luz de posición,
cambio ................................................... 6-36
Bombona ................................................. 6-10
Bujías, comprobación ................................ 6-9CCaballete lateral....................................... 3-26
Caballete lateral, comprobación y engrase ................................................. 6-28
Cables, comprobación y engrase ............ 6-26
Cadena de transmisión, limpieza y
engrase ................................................. 6-26
Cambio ...................................................... 5-2
Catalizador .............................................. 3-21
Cojinetes de las ruedas, comprobación ........................................ 6-30
Color mate, precaución ............................. 7-1
Compartimento portaobjetos ................... 3-22
Conector de corriente continua ............... 3-28
Conector de diagnóstico ............................ 9-2
Conjunto amortiguador, ajuste ................ 3-24
Conmutador de la luz de cruce/ carretera ................................................ 3-14 Consumo de gasolina, consejos para
reducirlo .................................................. 5-4
Cuadros de identificación de averías ...... 6-39
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-30
D-mode (modo de conducción) ............... 3-13EEspecificaciones ....................................... 8-1
Estacionamiento........................................ 5-5
Etiqueta del modelo .................................. 9-2FFiltro de aire ............................................ 6-16
Fusibles, cambio ..................................... 6-32GGasolina .................................................. 3-19HHolgura de la válvula ............................... 6-17
Horquilla delantera, ajuste ...................... 3-23
Horquilla delantera, comprobación ......... 6-29IIdentificación de averías ......................... 6-38
Indicador multifunción ............................... 3-6
Información relativa a la seguridad ........... 1-1
Interruptor de intermitencia ..................... 3-14
Interruptor de la bocina ........................... 3-14
Interruptor del sistema de control de
tracción ................................................. 3-14
Interruptor de luces de emergencia ........ 3-14
Interruptor de paro/marcha/arranque ...... 3-14
Interruptor de ráfagas.............................. 3-14
Interruptores de la luz de freno ............... 6-21
Interruptores del manillar ........................ 3-13 Interruptor principal/Bloqueo de la
dirección ..................................................3-2
JJuego de herramientas ..............................6-2
Juego de la cadena de transmisión .........6-24
Juego libre de la maneta de embrague, ajuste ..................................................... 6-20
Juego libre de la maneta del freno,
comprobación ........................................ 6-21
Juego libre del puño del acelerador,
comprobación ........................................ 6-16LLíquido de freno, comprobación .............. 6-22
Líquido de frenos, cambio .......................6-24
Líquido refrigerante.................................. 6-13
Luces indicadoras de intermitencia ...........3-4
Luces indicadoras y de aviso.....................3-3
Luz de aviso de avería del motor...............3-4
Luz de aviso de la temperatura del líquido refrigerante...................................3-4
Luz de aviso del nive l de aceite .................3-4
Luz de aviso del sistema ABS ...................3-5
Luz de freno/piloto trasero .......................6-36
Luz de la matrícula .................................. 6-37
Luz indicadora del sistema de control
de tracción ...............................................3-5
Luz indicadora del sistema inmovilizador............................................3-5
Luz indicadora de punto muerto ................3-4MManeta de embrague............................... 3-15
Maneta de freno....................................... 3-16
Manetas de freno y embrague, comprobación y engrase .......................6-28
B90-9-S0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

Index
10-2
1
2
3
4
5
6
7
8
910
11
12
Mantenimiento, sistema de control de emisiones ................................................6-3
Mantenimiento y engrase, periódicos ........6-5NNeumáticos ..............................................6-17
Número de identificación del vehículo .......9-1
Número de serie del motor ........................9-1
Números de identificación..........................9-1PPastillas de freno delantero y trasero,
comprobación ........................................6-22
Pedal de cambio ......................................3-15
Pedal de freno..........................................3-16
Pedales de freno y cambio, comprobación y engrase .......................6-27
Pivotes del basculante, engrase ..............6-29
Puño del aceler ador y cable,
comprobación y engrase .......................6-27RRalentí del motor, comprobación .............6-16
Rodaje del motor........................................5-4
Ruedas.....................................................6-20SSistema de control de tracción.................3-17
Sistema de corte del circuito de encendido ..............................................3-26
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
Soportes de la correa del equipaje ..........3-25TTapón del depósito de gasolina ...............3-19
Testigo de luces de carretera ....................3-4
Tubo respiradero y tubo de rebose del depósito de gasolina..............................3-21
B90-9-S0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時２８分

B90-9-S0_2-immobi_Hyoshi.indd 32016/02/12 15:43:06

IMPRESO EN PAPEL RECICLADO
