2016 YAMAHA XJR 1300 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
6-29
6
dreht wur de, dann zuerst d as Plus-
kab el un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU43274
S icherun gen wechselnDie Hauptsicherung befindet sich unter der
Sitzbank. (Siehe Seite 3-15.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung B. (Siehe Seite 6-9.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an 1. Hauptsicherung
1
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Rücklichtsicherung
5. Sicherung des Kraftstoffeinspritz-Systems
6. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
7. Ersatzsicherung
123
4
5
6
7
U2PNG1G0.book Page 29 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g un d Einstellun g
6-30
6
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU63180
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10661
S chweiß- un d Fettspuren auf dem Glas
b eeinträchti gen die Leuchtkraft un d Le-
b ens dauer der Lampe. Deshal b d en
Glaskol ben der Scheinwerferlampe
nicht mit den Fin gern berühren. Verun-
reini gun gen der Scheinwerferlampe mit
einem mit Alkohol o der Ver dünner an ge-
feuchteten Tuch entfernen.1. Den Scheinwerfereinsatz abschrau- ben. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
Vo r
geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Rücklichtsicherung: 7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 15.0 A
Zusatzsicherung: 7.5 A1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
2
1
U2PNG1G0.book Page 30 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g und Einstellun g
6-31
6

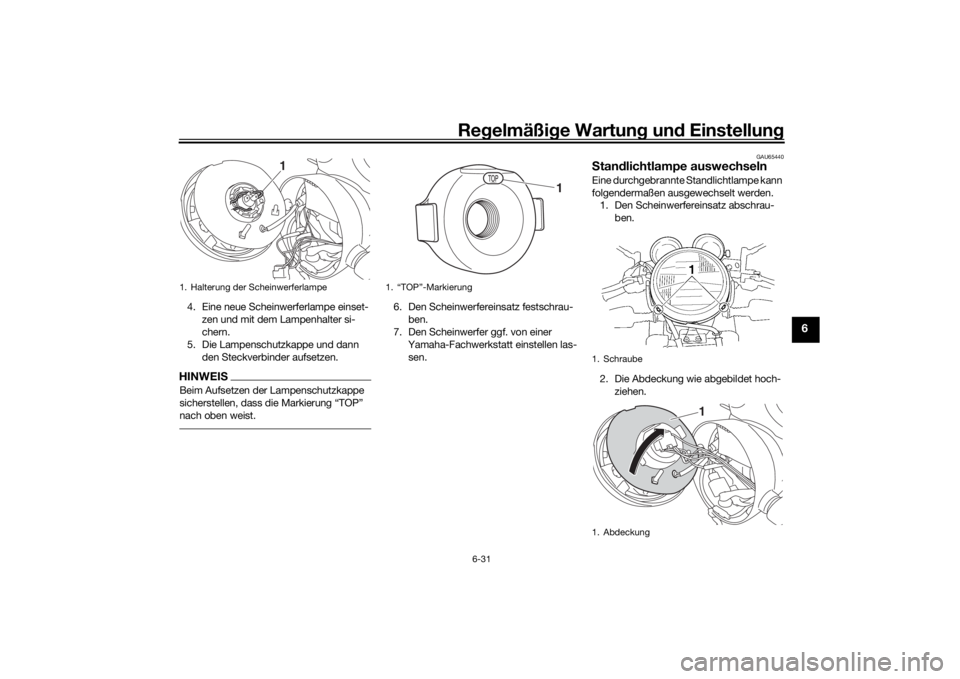

4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe und dann den Steckverbinder aufsetzen.HINWEISBeim Aufsetzen der Lampenschutzkappe
sicherstellen, dass die Markierung “TOP”
nach oben weist.
6. Den Scheinwerfereinsatz festschrau-ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-sen.
GAU65440
S tand lichtlampe auswechselnEine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Abdeckung wie abgebildet hoch- ziehen.
1. Halterung der Scheinwerferlampe
1
1. “TOP”-Markierung
1
1. Schraube
1. Abdeckung
1
U2PNG1G0.book Page 31 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g un d Einstellun g
6-32
6
3. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
4. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
6. Die Fassung (samt Lampe) einsetzen und hineindrücken.
7. Die Abdeckung in ihrer ursprünglichen
Position einbauen.
8. Den Scheinwerfereinsatz festschrau- ben.
GAU70540
Bremslicht/RücklichtDieses Modell ist mit LED-Brems-
licht/Rücklicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls das Bremslicht/Rücklicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
1. Stecker der Standlichtlampe
1
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
U2PNG1G0.book Page 32 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g und Einstellun g
6-33
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
ü b ermäßi g anziehen, d a sonst die
S treuscheib e brechen kann.
[GCA11192] GAU65451
Kennzeichenleuchten-Lampe
auswechseln1. Den Reflektor nach Entfernen der
Mutter ausbauen.
2. Die Kennzeichenhalterung abschrau- ben und die Distanzhülsen entfernen. 3. Die Kennzeichenleuchte abschrau-
ben.1. Reflektor
2. Mutter
2
1
1. Schraube
2. Muffe
3. Kennzeichenbeleuchtungsanlage
4. Kennzeichenhalterung
1. Schraube
1
2
2
12
3
4
2
11
U2PNG1G0.book Page 33 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g un d Einstellun g
6-34
6
4. Lampenfassung der Kennzeichenbe-
leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
5. Die durchgebrannte Lampe heraus- ziehen. 6. Eine neue Lampe in die Fassung ein-
setzen.
7. Die Fassung samt Lampe einbauen. Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
8. Die Kennzeichenleuchte wieder fest- schrauben.
9. Die Kennzeichenhalterung nach Ein- bau der Distanzhülsen festschrauben.
10. Den Reflektor einbauen und mit der
Mutter festschrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
1. Lampenfassung der Kennzeichenbeleuch- tung
1. Lampe der Kennzeichenbeleuchtung
1
1
U2PNG1G0.book Page 34 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g und Einstellun g
6-35
6
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU24361
Vorderrad
GAU65461
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern. 2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Den Bremsschlauchhalter links und
rechts abschrauben.
4. Die Bremssättel links und rechts ab- schrauben. ACHTUNG: Niemals d ie
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]
5. Die Radachse entfernen und dann das
Rad herausnehmen.
1. Bremssattel-Befestigungsschraube
2. Vorderachs-Klemmschraube
3. Radachse
3
2
1
1. Schraube
2. Bremsschlauchhalterung
3. Bremssattel
4. Bremssattel-Befestigungsschraube
1
4
23
1
4
23
U2PNG1G0.book Page 35 Monday, December 21, 2015 5:41 PM

Regelmäßi ge Wartun g un d Einstellun g
6-36
6
Vorderra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
4. Die Bremssättel festschrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.5. Die Bremsschlauchhalter festschrau- ben.
6. Die Radachse, dann die Vorderachs- Klemmschraube, die Bremssattel-
Schrauben und die Bremsschlauch-
halter-Schrauben vorschriftsmäßig
festziehen. 7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU25081
Hinterra d
GAU65470
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Achsmutter und die Bremssattel- Befestigungsschrauben lockern.
2. Die Bremsankerstrebe durch Demon- tieren der Mutter und Schraube von
der Bremssattelhalterung lösen.
Anzu
gsmomente:
Radachse:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vorderachs-Klemmschraube: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsschlauchhalter-Schraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Achsmutter
2. Bremssattel-Befestigungsschraube
1 2
