Instrument och kontrollfunktioner
3-6
3
Indikeringslampans elektriska krets kan
kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslampan ska tändas i
några sekunder och sedan släckas.
Om indikeringslampan inte tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att motorn startat,
be en Yamaha-återförsäljare kontrollera el-
kretsen.
MAU38626
Indikeringslampa för startspärrsystem
När nyckeln har vridits till “OFF” och 30
sekunder har gått, kommer indikeringslam-
pan för startspärrsystemet att blinka för att
visa att startspärrsystemet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
att sluta blinka, men startspärrsystemet är
fortfarande aktiverat.
Indikeringslampans elektriska krets kan
kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslampan ska tändas i
några sekunder och sedan släckas.
Om indikeringslampan inte tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att motorn startat,
be en Yamaha-återförsä ljare kontrollera el-
kretsen.
Den självtestande komponenten detekterar
också problem i startspärrsystemets kret-
sar. (Se sidan 3-15 för en förklaring av den
självtestande komponenten.)
MAU46627
Enhet hastighetsmätareHastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.TIPSFör Storbritannien
Hastighetsmätaren kan växlas mellan att
visa kilometer och miles. För att ändra has-
tighetsmätaren, håll inne “SELECT”-knap-
pen i minst två sekunder.En “SELECT”-knapp och en “RESET”-
knapp är placerade på handtagshållaren. Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de. När tändningsnyckeln vrids till “ON”,
kommer varvräknarens nål att svepa över
hela varvtalsområdet och sedan återgå till
noll för att testa den elektriska kretsen.
VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 9500 v/min och över
1. Varvräknare
2. Indikeringslampa för växling
3. Varvräknarens röda fält
4. Hastighetsmätare
1
2
4
3
1. “SELECT”-knapp
2. “RESET”-knapp
12
U2CEM1M0.book Page 6 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-7
3
Indikeringslampa för växling
Indikeringslampan för växling fungerar till-
sammans med varvtalsmätaren för att in-
formera föraren om motorhastigheten. Gå
till “Läge Select” på sidan 3-9 för en förkla-
ring på hur denna indikeringslampa ska
ställas in.
MAU4658G
Multifunktionsdisplay
VARNING
MWA12313
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsdisplay-
en. Du kan distraheras om du ändrar in-
ställningar när du kör vilket ökar risken
för en olycka.En “SELECT”-knapp och en “RESET”-
knapp är placerade på handtagshållaren.
Med dessa knappar kan du styra och ändra
inställningar på multi-funktionsdisplayen.Multi-funktionsdisplayen är i Normalläge
varje gång nyckeln vrids till “ON”.
Läge Normal
Följande funktioner finns i läge Normal:
 vägmätare
 klocka
 två trippmätare
 trippmätare för bränslereserv
 bränslemätare
 växellägesindikering
 mätare för kylvätsketemperatur
 självtestande komponent1. Multi-funktionsdisplay
1
1. “SELECT”-knapp
2. “RESET”-knapp
12
U2CEM1M0.book Page 7 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-8
3
Vägmätaren visar hur långt fordonet har
gått.
Trippmätarna visar hur långt fordonet har
gått efter senaste nollställning.
Trippmätaren för bränslereserv visar hur
långt du kört på bränslereserven.
Klockan visar tiden i 12-timmarsformat.TIPSVägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9. 
För Storbritannien: för att växla mellan
att visa kilometer och visa miles, håll
nere “SELECT” i två sekunder.
TrippmätareVrid nyckeln till “ON”. Tryck på “SELECT”
för att växla displayen mellan trippmätarna
“TRIP-1” och “TRIP-2” i följande ordning:
TRIP-1 → TRIP-2 → TRIP-1
När bränslemängden i bränsletanken sjun-
ker till 3.9 L (1.03 US gal, 0.86 Imp.gal)
tänds bränslemätararens varningslampa
och trippmätaren ändras automatiskt till att
visa trippmätaren för bränslereserv
“TRIP-F” och körsträckan börjar att räknas
från den punkten. Tryck i så fall på “SE-
LECT” för att växla displayen i följande ord-
ning:
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F
Om du fortsätter köra fordonet efter att
trippmätaren för bränslereserv “TRIP-F” vi-
sats, kommer bränslemätaren och bränsle-
mätarens varningslampa “ ” börja blinka.
För att nollställa en trippmätare, välj den
genom att trycka “SELECT” och håll sedan
nere “RESET” i en sekund.
Du kan manuellt återställa trippmätaren för
bränslereserv, eller så återställer den sig
själv och försvinner från displayen efter
tankning och 5 km (3 mi) körning. Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Den visade
bränslenivån sjunker från “F” (full) mot “E”
(tom) i takt med att bränslenivån sjunker.
När mängden bränsle minskar till cirka
3.9 L (1.03 US gal, 0.86 Imp.gal) kommer
bränslemätarens varningslampa att tändas.
Om detta inträffar bör du tanka så snart
som möjligt.
Om du fortsätter köra fordonet efter att
trippmätaren för bränslereserv “TRIP-F” vi-
sats, kommer bränslemätaren och bränsle-
mätarens varningslampa “ ” börja blinka.
VäxellägesindikeringDenna indikator visar vilken växel som lig-
ger i. Neutralläget visas med “ ” samt av
indikeringslampan för neutralläge.
Mätare för kylvätsketemperaturTemperaturmätaren för kylvätskan visar
kylvätskans temperatur. Kylvätskans tem-
peratur kommer att variera beroende på vä-
derlek och motorbelastning. Om
termometern för kylvätska och varningsin-
dikeringen för kylvätsketemperatur blinkar,
stanna fordonet och låt motorn svalna. (Se
sidan 6-41.)
1. Vägmätare
2. Klocka
3. Trippmätare/trippmätare för bränslereserv
4. Varningsindikator för kylvätsketemperatur
“”
5. Mätare för kylvätsketemperatur
6. Växellägesindikering
7. Varningsindikering för bränslenivå “ ”
8. Bränslemätare
123
865
7
4
U2CEM1M0.book Page 8 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-9
3
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.Läge Select
De olika funktionerna i denna multi-funk-
tionsdisplay ställs in i läge Select.TIPSVäxeln måste ligga i neutralläge för att
inställningarna ska kunna ändras i det-
ta läge.
 Om en växel läggs i sparas alla inställ-
ningar som gjordes och därefter av-
slutas läge Select och läge Normal
visas på alla skärmar.
 Beroende på skärm kan ett tryck på
“RESET” antingen spara inställningar-
na eller stänga läge Select och öppna
Normalläget.Tryck och håll nere “SELECT” och “RE-
SET” i tre sekunder för att öppna läge Se-
lect. Följande saker kan stä
llas in/ändras i detta
läge:  ljusstyrka
 indikeringslampa för växling
 klocka
 stoppur
 nedräkningsklocka
 systemstatus
 räknare för underhåll
TIPSFör att återgå till Normalläge, tryck på “SE-
LECT” för att skrolla till “ ”, tryck sedan
“RESET”.Ställa in ljusstyrkanMed denna funktion kan du ställa in ljus-
styrkan på varvräknar- och hastighetsmä-
tarpanelen (“Meter panel”), varvtalsvisaren
(“Needle”), och multifunktionsdisplayen
(“Display”).
1. Tryck på “SELECT” för att markera “Brightness”.
2. Tryck på “RESET”, tryck sedan på “SELECT” för att sk rolla genom funk-
tionerna och för att markera ett objekt. 3. Tryck på “RESET”; det valda objektets
nivåsegment för ljusstyrka börjar blin-
ka.
4. Tryck på “SELECT” för att markera önskad ljusstyrkenivå.
5. Tryck på “RESET” för att ange ljus-
styrkenivå.
6. Tryck på “SELECT” för att skrolla till “ ”, tryck sedan på “RESET” för att
återgå till föregående meny.
Välj inställningar för indikeringslampan för
växling1. Indikeringslampa för växling
1
U2CEM1M0.book Page 9 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-10
3
Med denna funktion kan du välja om indike-
ringslampan för växling ska aktiveras eller
inte och om den ska tändas eller blinka när
den aktiveras.1. Tryck på “SELECT” för att markera
“Shift light”.
2. Tryck på “RESET”.
3. Tryck på “SELECT” för att markera “Operation selection”.
4. Tryck på “RESET”. Tryck på “SELECT” och markera “On”
för att aktivera indikeringslampan; in-
dikeringslampan tänds och förblir
tänd när den aktiverats. Tryck på “SELECT” och markera
“Flash” för att aktivera indikeringslam-
pan; indikeringslampan blinkar när
detta aktiverats.
Tryck på “SELECT” och markera “Off”
för att inaktivera indikeringslampan;
indikeringslampan varken tänds eller
blinkar.
TIPSIndikeringslampan blinkar en gång varan-
nan sekund för att visa att den är avaktive-
rad. Indikeringslampan slocknar när du går
ur menyn.5. Tryck på “RESET” för att ange aktivitet
för indikeringslampa för växling.
6. Tryck på “RESET” igen för att återgå
till föregående meny. Ställa in v/min i förhållande till indikerings-
lampan för växlingMed denna funktion kan du ställa in vid vil-
ket varvtal som indikeringslampan ska akti-
veras och avaktiveras. Alla växlar kan
ställas in för samma varvtal för aktive-
ring/avaktivering eller också kan varje växel
ställs in separat.
Tryck på “SELECT” för att markera “r/min
setting”, tryck sedan “RESET”.TIPSIndikeringslampan för växling kan ställas in
för att aktiveras mellan 3000 v/min och
10500 v/min och avaktiveras mellan
3500 v/min och 11000 v/min i steg om
500 v/min.För att ställa in alla växlar för samma varv-
tal:
1. Tryck på “SELECT” för att markera “All”.
U2CEM1M0.book Page 10 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-11
3
2. Tryck på “RESET”; “On” visas.
3. Tryck på “RESET” så att v/min-siffror-na börjar blinka.
4. Tryck på “SELECT” för att markera den motorhastighet vid vilken indike-
ringslampan för växling aktiveras.
5. Tryck på “RESET” för att ange vald motorhastighet. “Off” markeras och
v/min-siffrorna börjar blinka.
6. Tryck på “SELECT” för att markera den motorhastighet vid vilken indike-
ringslampan för växling inaktiveras.
7. Tryck på “RESET” för att ange vald motorhastighet.
8. Tryck på “RESET” igen för att återgå
till föregående meny.
För att ställa in separata varvtal för varje
växel: 1. Tryck på “SELECT” för att markera växlar från “1st” till “5th”, tryck sedan
“RESET”. 2. Tryck på “RESET” så att v/min-siffror-
na för vald växel börjar blinka, genom-
för sedan steg 4–8 under “För att
ställa in alla växlar för samma varvtal:”
för att ställa in separata varvtal för var-
je växel.
TIPSNär v/min ställts in för individuella växlar,
om “All” valts, kommer alla tidigare varv-
talsinställningar för individuella växlar åter-
gå till standardinställningen 9000
(aktivering) och 11000 (inaktivering).3. Tryck på “SELECT” för att skrollatill “ ”, tryck sedan på “RESET” för att
återgå till föregående meny.
Inställning av styrkan på indikeringslampanför växlingMed denna funktion kan du ställa in styrkan
på indikeringslampan för växling. 1. Tryck på “SELECT” för att markera “Brightness”.
2. Tryck på “RESET” så att nivåsegmen- ten för ljusstyrka börjar blinka. 3. Tryck på “SELECT” för att markera
önskad ljusstyrkenivå.
4. Tryck på “RESET” för att ange vald
ljusstyrkenivå.
5. Tryck på “RESET” för att återgå till fö- regående meny.
6. Tryck på “SELECT” för att skrolla till “ ”, tryck sedan på “RESET”. Nu
kan du ställa in något annat i menyn
om du har behov.
Inställning av klocka
1. Tryck på “SELECT” för att markera “Display”.
2. Tryck på “RESET”; följande skärm vi- sas.
U2CEM1M0.book Page 11 Wednesday, November 11, 2015 8:52 AM

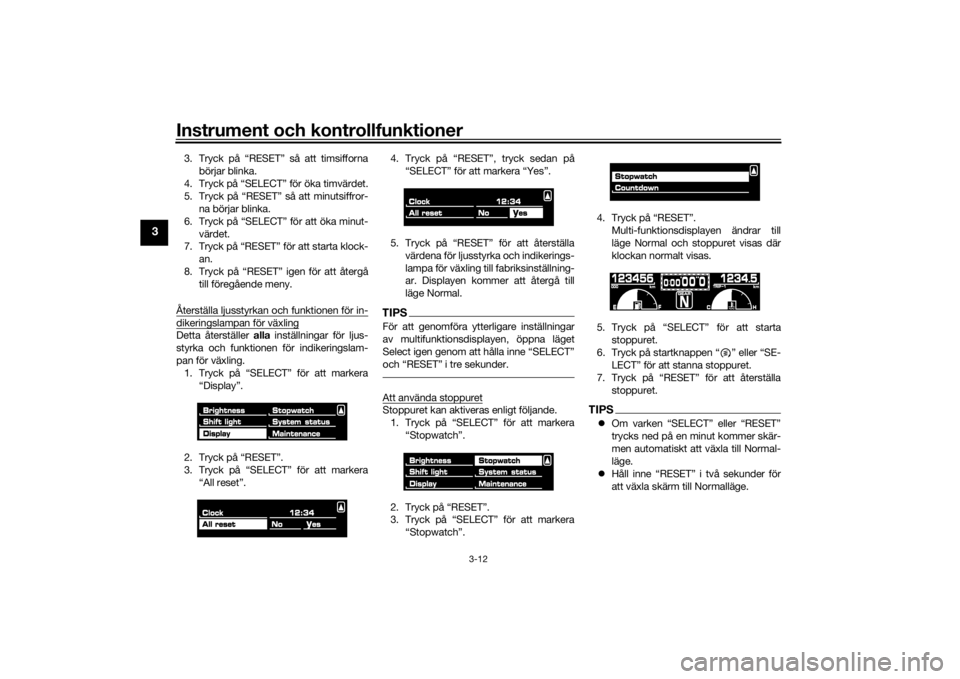

Instrument och kontrollfunktioner
3-12
3
3. Tryck på “RESET” så att timsiffornabörjar blinka.
4. Tryck på “SELECT” för öka timvärdet.
5. Tryck på “RESET” så att minutsiffror- na börjar blinka.
6. Tryck på “SELECT” för att öka minut- värdet.
7. Tryck på “RESET” för att starta klock-
an.
8. Tryck på “RESET” igen för att återgå till föregående meny.
Återställa ljusstyrkan och funktionen för in-dikeringslampan för växlingDetta återställer alla inställningar för ljus-
styrka och funktionen för indikeringslam-
pan för växling. 1. Tryck på “SELECT” för att markera
“Display”.
2. Tryck på “RESET”.
3. Tryck på “SELECT” för att markera “All reset”. 4. Tryck på “RESET”, tryck sedan på
“SELECT” för att markera “Yes”.
5. Tryck på “RESET” för att återställa värdena för ljusstyrka och indikerings-
lampa för växling till fabriksinställning-
ar. Displayen kommer att återgå till
läge Normal.
TIPSFör att genomföra ytterligare inställningar
av multifunktionsdisplayen, öppna läget
Select igen genom att hålla inne “SELECT”
och “RESET” i tre sekunder.Att använda stoppuretStoppuret kan aktiveras enligt följande.1. Tryck på “SELECT” för att markera “Stopwatch”.
2. Tryck på “RESET”.
3. Tryck på “SELECT” för att markera “Stopwatch”. 4. Tryck på “RESET”.
Multi-funktionsdisplayen ändrar till
läge Normal och stoppuret visas där
klockan normalt visas.
5. Tryck på “SELECT” för att starta stoppuret.
6. Tryck på startknappen “ ” eller “SE- LECT” för att stanna stoppuret.
7. Tryck på “RESET” för att återställa stoppuret.
TIPSOm varken “SELECT” eller “RESET”
trycks ned på en minut kommer skär-
men automatiskt att växla till Normal-
läge.
 Håll inne “RESET” i två sekunder för
att växla skärm till Normalläge.
U2CEM1M0.book Page 12 Wednesday, November 11, 2015 8:52 AM

Instrument och kontrollfunktioner
3-13
3
För att genomföra ytterligare inställ-
ningar av multifunktionsdisplayen,
öppna läget Select igen genom att
hålla inne “SELECT” och “RESET” i tre
sekunder.Använda nedräkningsklockanNedräkningsklockan kan aktiveras enligt
följande.
1. Tryck på “SELECT” för att markera “Stopwatch”.
2. Tryck på “RESET”.
3. Tryck på “SELECT” för att markera
“Countdown”.
4. Tryck på “RESET”. Multi-funktionsdis- playen ändrar till läge Normal och
stoppuret visas där klockan normalt
visas och nedräkningsklockan visas
där växellägesindikeringen normalt vi-
sas. 5. Tryck på “SELECT” eller lägg i växel
så att nedräkningsklockan börjar räk-
na ned från “5”. Samtidigt blinkar indi-
keringslampan för växling i enlighet
med siffran som visas (när “5” visas
blinkar indikeringslampan fem gånger,
när “4” visas blinkar indikeringslam-
pan fyra gånger etc.). Stoppuret star-
tar sin räkning när
nedräkningsklockan räknat ner.
6. Tryck på startknappen “ ” eller “SE-
LECT” för att stanna nedräknings-
klockan.
7. Tryck på “RESET” för att återställa
nedräkningsklockan och stoppuret.
8. Upprepa steg 5–7, eller håll inne “RE- SET” igen i två sekunder för att återgå
till Normalläge.
TIPSFör att genomföra ytterligare inställningar
av multifunktionsdisplayen, se till att väx-
eln är i neutralläge, öppna sedan läget Se-
lect igen genom att hålla inne “SELECT”
och “RESET” i tre sekunder.Kontroll av och återställning av systemsta-tusStatus/avläsningar av följande saker visas
och trippmätarna kan nollställas.  trippmätare och vägmätare 
bränsleförbrukning
 insugningsluftens temperatur
 gasspjälläge
TIPS“System status”-menyn kan inte öpp-
nas om varningslampan för bränsleni-
vå eller kylvätsketemperatur är på.
 Om varningslampan för låg bränsleni-
vå eller hög kylvätsketemperatur akti-
veras medan motorn går och menyn
System status visas, kommer visning-
en att återgå till läge Normal.1. Tryck på “SELECT” för att markera
“System status”, tryck sedan på “RE-
SET”.
2. Tryck på “SELECT” för att markera “Yes”, tryck sedan på “RESET”. (Ge-
nom att markera “No” och trycka på
“RESET” återgår du till föregående
meny.)
U2CEM1M0.book Page 13 Wednesday, November 11, 2015 8:52 AM
