Funktionen der Instru mente un d Be dienun gselemente
3-10
3
HINWEIS Die Informationen, die in den einzel-
nen Informationsanzeigen angezeigt
werden, können ausgewählt werden.
Siehe “Einstellmodus” auf Seite 3-13.
 Wenn ein Fehler erkannt wird, wech-
selt die Informationsanzeige in den
Selbstdiagnose-Modus. Siehe
“Selbstdiagnose-Modus” auf Seite
3-18 für weitere Informationen.Der Kilometerzähler un d d ie Ta geskilo-
meterzähler
Der Kilometerzähler ze igt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an. Die Tageskilometerzähler “TRIP-1” und
“TRIP-2” zeigen die seit dem letzten Zu-
rückstellen gefahrenen Kilometer an.
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um den
Tageskilometerzähler zu wählen, der zu-
rückgestellt werden soll. Dann den “RE-
SET”-Knopf kurz drücken, sodass der Ta-
geskilometerzähler blinkt, und dann den
“RESET”-Knopf erneut mindestens zwei
Sekunden lang drücken.
HINWEIS
Der Kilometerzähler stoppt bei
999999.
 Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.Kraftstoffreserve-Kilometerzähler
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.6 L (0.69 US gal, 0.57 Imp.gal)
beginnen das letzte Segment des Kraft-
stoffmessers und die Reserve-Warnleuchte
zu blinken. Die Anzeige wechselt zum
Kraftstoffreserve-Kilometerzähler “TRIP-F”
und die gefahrenen Kilometer werden dann
ab diesem Punkt gezählt. In diesem Fall den Wahlknopf drücken, um
die Anzeige in folgender Reihenfolge umzu-
schalten:
TRIP-F
→ Anzeige–1 → Anzeige–2 →
Anzeige–3 → TRIP-F
Nach dem Auftanken den Kraftstoffreser-
ve-Kilometerzähler sofort manuell zurück-
stellen oder ihn nach dem Fahren von 5 km
(3 mi) automatisch zurückstellen lassen.
Nach dem Zurückstellen des Kraftstoffre-
serve-Kilometerzählers wird er aus der An-
zeige ausgeblendet.

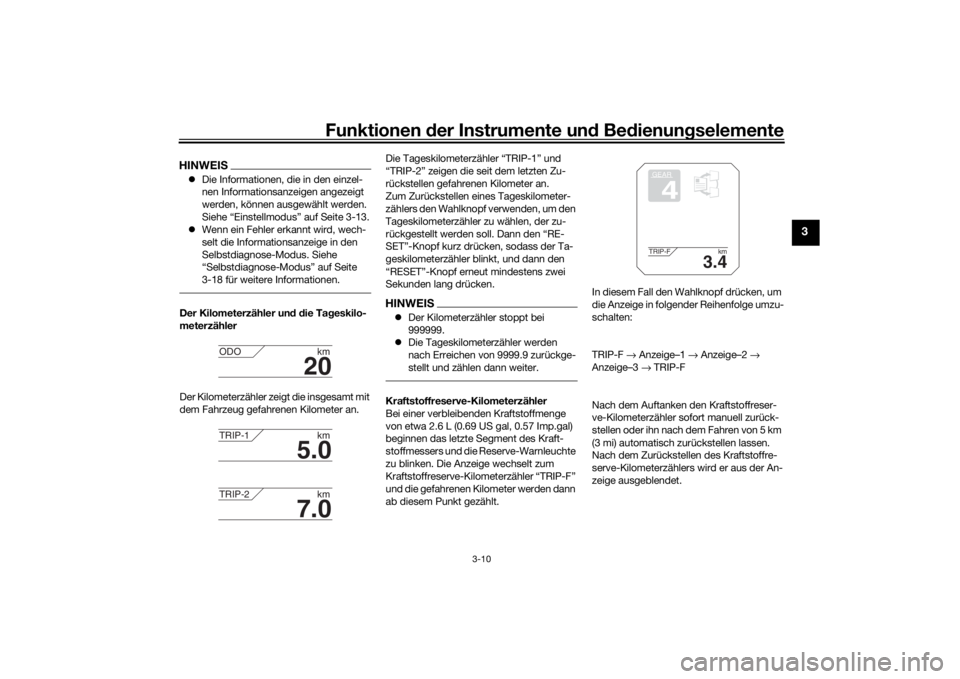

20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
U2PPG2G0.book Page 10 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-11
3
Verstrichene Zeitspanne
Dieser Timer zeigt die Zeitspanne an, die
verstrichen ist, seitdem der Schlüssel auf
“ON” gedreht wurde. Der Timer wird auto-
matisch zurückgesetzt, wenn der Zünd-
schlüssel auf “OFF” gedreht wird.HINWEISEs sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-13 für
weitere Informationen.Lufttemperatur
Zeigt die Lufttemperatur im Bereich von
–9 °C bis 93 °C in Schritten von 1 °C an. Die
angezeigte Temperatur kann von der Um-
gebungstemperatur abweichen.
HINWEIS –9 °C werden weiter angezeigt, auch
wenn die Temperatur unter –9 °C ab-
fällt.
 Langsames Fahren (unter 20 km/h
[13 mi/h]) oder Haltepunkte, wie zum
Beispiel Verkehrsampeln, Bahnüber-
gänge usw., können die Genauigkeit
der Temperaturanzeige beeinträchti-
gen.Kühlflüssi gkeitstemperatur
Zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-37.)
HINWEISDie ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.ACHTUNG
GCA10022
Den Motor b ei Überhitzun g nicht weiter
laufen lassen.Durchschnittlicher Kraftstoffverb rauch
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch (Kraft-
stoffwirtschaftlichkeit) des Fahrzeugs seit
dem letzten Zurückstellen. Die durch-

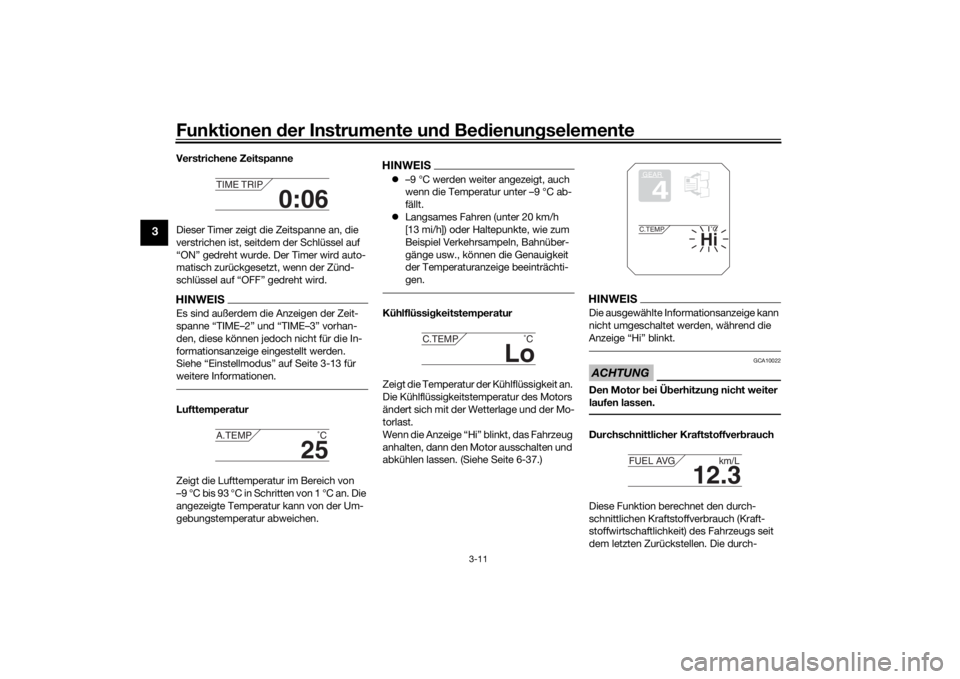

0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U2PPG2G0.book Page 11 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-12
3
schnittliche Kraftstoffverbrauchsanzeige
kann auf “km/L” oder “L/100km” eingestellt
werden; oder für UK, wenn Meilen ausge-
wählt sind, wird “MPG” angezeigt.
 Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren.
 Im Modus “MPG” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, sodass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut 2 Sekunden lang drücken, während
die durchschnittliche Kraftstoffverbrauchs-
anzeige blinkt.
HINWEISNach dem Zurückstellen der durchschnittli-
chen Kraftstoffverbrauchsanzeige wird für
diese Anzeige so lange “_ _._” angezeigt,
bis das Fahrzeug 1 km (0.6 mi) zurückge-
legt hat.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.Momentaner Kraftstoffver brauch
Diese Funktion berechnet den momenta-
nen Kraftstoffverbrauch (Kraftstoffwirt-
schaftlichkeit) unter den momentanen
Fahrbedingungen. Die momentane Kraft-
stoffverbrauchsanzeige kann auf “km/L”
oder “L/100km” eingestellt werden; oder
für UK, wenn Meilen ausgewählt sind, wird
“MPG” angezeigt. 
Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Im Modus “MPG” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal zurückgelegt
werden kann.
HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.

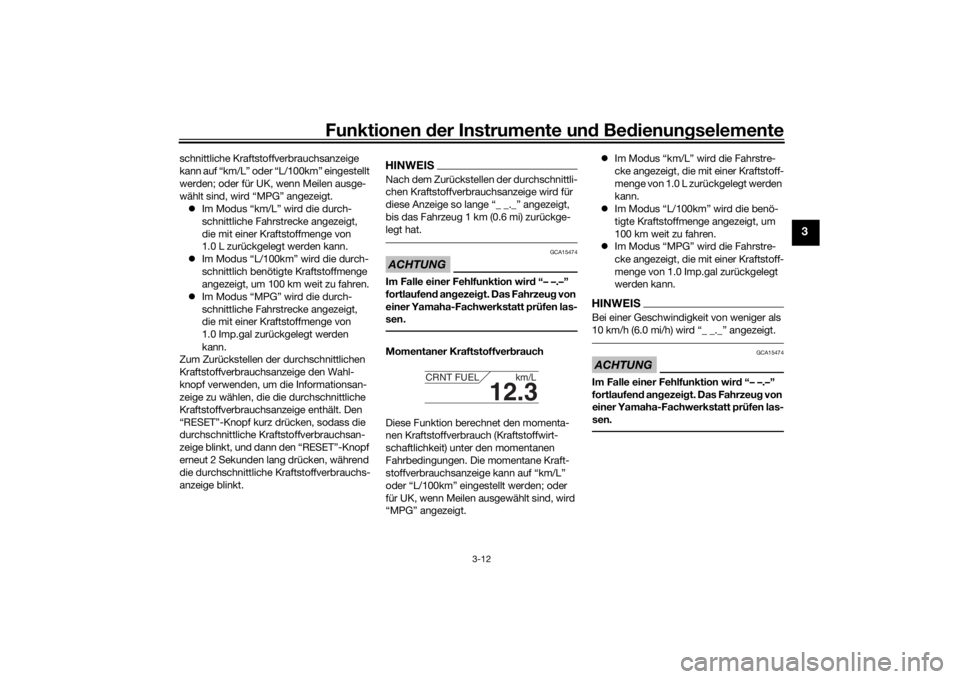

12.3
CRNT FUEL km/L
U2PPG2G0.book Page 12 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-13
3
Einstellmo dus
In diesem Modus können die Optionen der
Informationsanzeige eingestellt, ausge-
wählt oder zurückgestellt werden.HINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen.
 Sobald ein Gang eingelegt oder der
Schlüssel auf “OFF” gedreht wird,
wird der Einstellmodus verlassen und
alle vorgenommenen Einstellungen
werden gespeichert.Den Menü-Wahlknopf “MENU” drücken
und 2 Sekunden lang halten, um in den Ein-
stellmodus zu gelangen. Um den Einstellm- odus zu verlassen und zur normalen Anzei-
ge zurückzukehren, den Menü-Wahlknopf
erneut drücken und 2 Sekunden lang hal-
ten.1. Einstellmodus-Anzeige
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Anzei
ge Beschrei bun g
Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.
Mit dieser Funktion kön-
nen Sie die Funktionen
“TIME–2” und “TIME–3”
prüfen und zurückstellen.
Diese Zeitspannen-Anzei-
gen zeigen die gesamte
Zeitspanne an, die der
Zündschlüssel in Stellung
“ON” war. Wenn der Zünd-
schlüssel auf “OFF” ge-
dreht wird, werden die Ta-
gesfahrzeitzähler
angehalten, aber nicht zu-
rückgestellt. Die maximale
Zeitspanne, die angezeigt
werden kann, ist 99:59.
Wenn die Anzeige eines
Tagesfahrzeitzählers 100
Stunden erreicht, wird sie
automatisch auf 0:00 zu-
rückgestellt und beginnt
neu zu zählen.MaintenanceTime Trip
Mit dieser Funktion kön-
nen Sie die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
“L/100km” und “km/L”
umschalten.
Für UK: Mit dieser Funkti-
on können Sie die Anzei-
geeinheiten für den Kraft-
stoffverbrauch zwischen
Kilometer und Meilen um-
schalten. Wenn Kilometer
ausgewählt sind, können
die Anzeigeeinheiten für
den Kraftstoffverbrauch
zwischen “L/100km” und
“km/L” umgeschaltet wer-
den.
Mit dieser Funktion kön-
nen Sie die in 3 Informati-
onsanzeigen dargestellten
Elemente umschalten.
Mit dieser Funktion kön-
nen Sie die Helligkeit der
Multifunktionsmesser-
Konsole einstellen.
Mit dieser Funktion kön-
nen Sie die Uhrzeit einstel-
len.
Mit dieser Funktion kön-
nen Sie alle Elemente zu-
rückstellen, mit Ausnah-
me des Kilometerzählers
und der Uhr.
UnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 13 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3

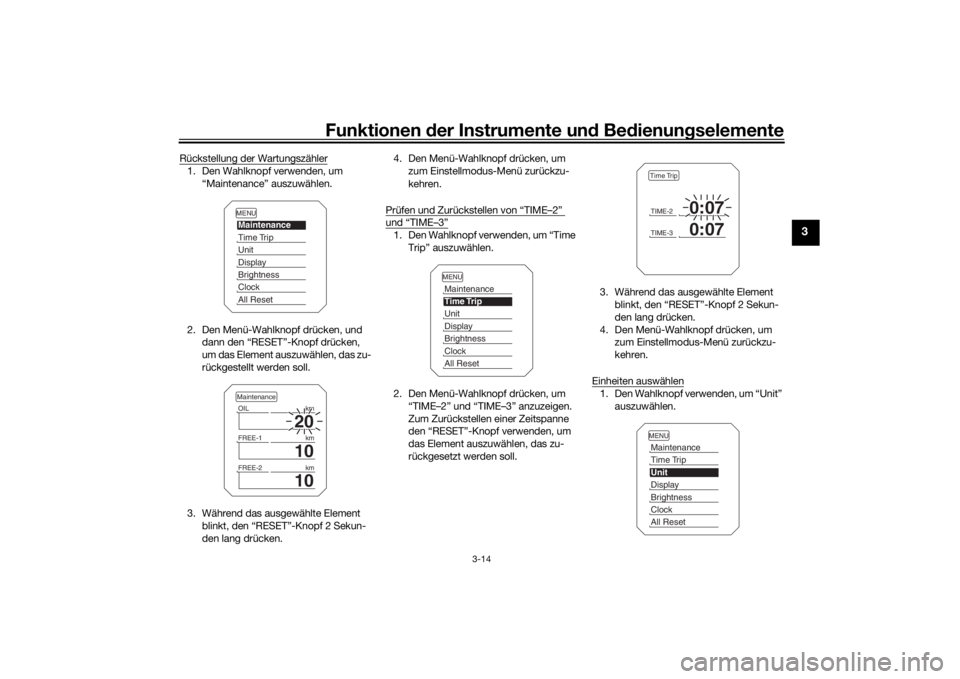

Rückstellung der Wartungszähler1. Den Wahlknopf verwenden, um
“Maintenance” auszuwählen.
2. Den Menü-Wahlknopf drücken, und dann den “RESET”-Knopf drücken,
um das Element auszuwählen, das zu-
rückgestellt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken. 4. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Prüfen und Zurückstellen von “TIME–2”
und “TIME–3”1. Den Wahlknopf verwenden, um “Time Trip” auszuwählen.
2. Den Menü-Wahlknopf drücken, um “TIME–2” und “TIME–3” anzuzeigen.
Zum Zurückstellen einer Zeitspanne
den “RESET”-Knopf verwenden, um
das Element auszuwählen, das zu-
rückgesetzt werden soll. 3. Während das ausgewählte Element
blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken.
4. Den Menü-Wahlknopf drücken, um zum Einstellmodus-Menü zurückzu-
kehren.

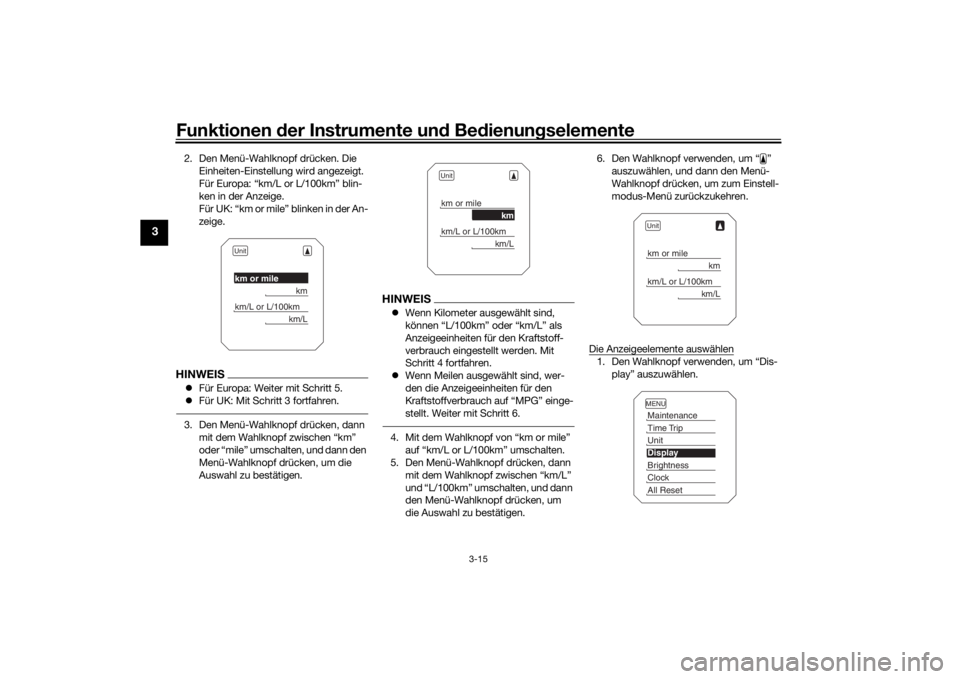

Einheiten auswählen
1. Den Wahlknopf verwenden, um “Unit” auszuwählen.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
TIME-2
0:07
TIME-3
0:07
Time TripMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 14 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3
2. Den Menü-Wahlknopf drücken. Die
Einheiten-Einstellung wird angezeigt.
Für Europa: “km/L or L/100km” blin-
ken in der Anzeige.
Für UK: “km or mile” blinken in der An-
zeige.HINWEISFür Europa: Weiter mit Schritt 5.
 Für UK: Mit Schritt 3 fortfahren.3. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km”
oder “mile” umschalten, und dann den
Menü-Wahlknopf drücken, um die
Auswahl zu bestätigen.
HINWEISWenn Kilometer ausgewählt sind,
können “L/100km” oder “km/L” als
Anzeigeeinheiten für den Kraftstoff-
verbrauch eingestellt werden. Mit
Schritt 4 fortfahren.
 Wenn Meilen ausgewählt sind, wer-
den die Anzeigeeinheiten für den
Kraftstoffverbrauch auf “MPG” einge-
stellt. Weiter mit Schritt 6.4. Mit dem Wahlknopf von “km or mile”
auf “km/L or L/100km” umschalten.
5. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km/L”
und “L/100km” umschalten, und dann
den Menü-Wahlknopf drücken, um
die Auswahl zu bestätigen. 6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.

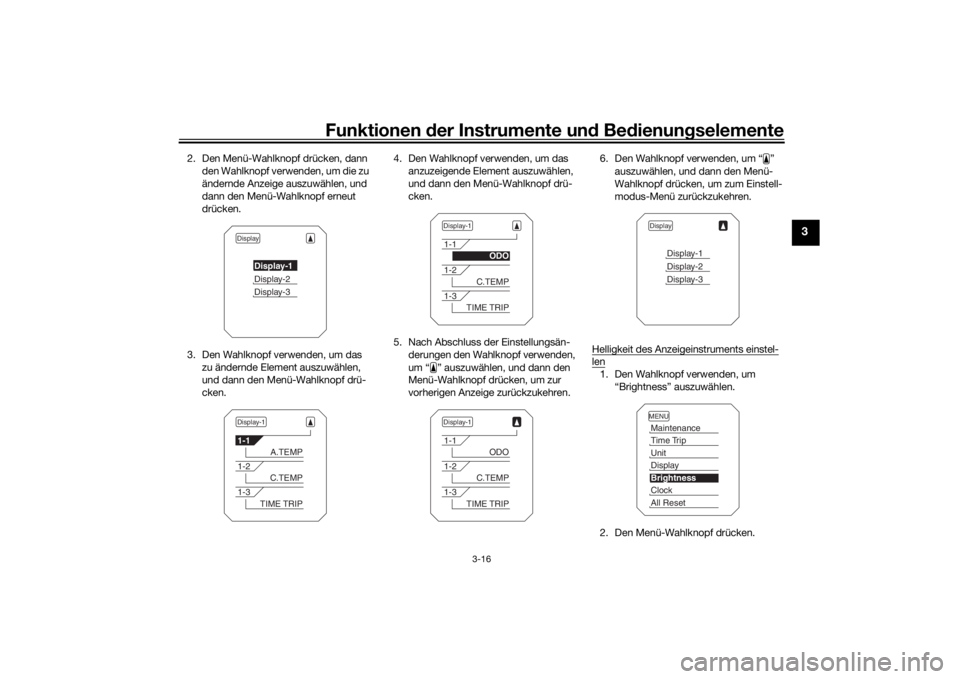

Die Anzeigeelemente auswählen
1. Den Wahlknopf verwenden, um “Dis- play” auszuwählen.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 15 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-16
3
2. Den Menü-Wahlknopf drücken, dann
den Wahlknopf verwenden, um die zu
ändernde Anzeige auszuwählen, und
dann den Menü-Wahlknopf erneut
drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken. 4. Den Wahlknopf verwenden, um das
anzuzeigende Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken.
5. Nach Abschluss der Einstellungsän- derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf drücken, um zur
vorherigen Anzeige zurückzukehren. 6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.
Helligkeit des Anzeigeinstruments einstel-
len1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf drücken.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPG2G0.book Page 16 Tuesday, June 9, 2015 1:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3
3. Den Wahlknopf verwenden, um den
gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf drücken, um zum Einstellmo-
dus-Menü zurückzukehren.

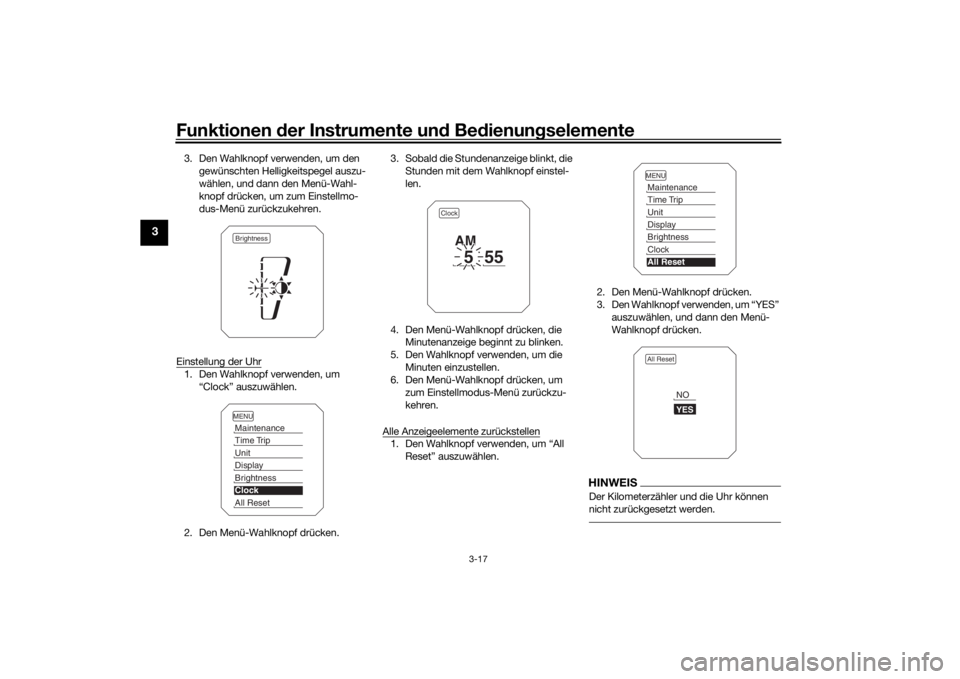

Einstellung der Uhr1. Den Wahlknopf verwenden, um “Clock” auszuwählen.
2. Den Menü-Wahlknopf drücken. 3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Wahlknopf einstel-
len.
4. Den Menü-Wahlknopf drücken, die Minutenanzeige beginnt zu blinken.
5. Den Wahlknopf verwenden, um die Minuten einzustellen.
6. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen. 2. Den Menü-Wahlknopf drücken.
3. Den Wahlknopf verwenden, um “YES”
auszuwählen, und dann den Menü-
Wahlknopf drücken.
HINWEISDer Kilometerzähler und die Uhr können
nicht zurückgesetzt werden.
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
U2PPG2G0.book Page 17 Tuesday, June 9, 2015 1:33 PM
