2016 YAMAHA MT-03 Betriebsanleitungen (in German)

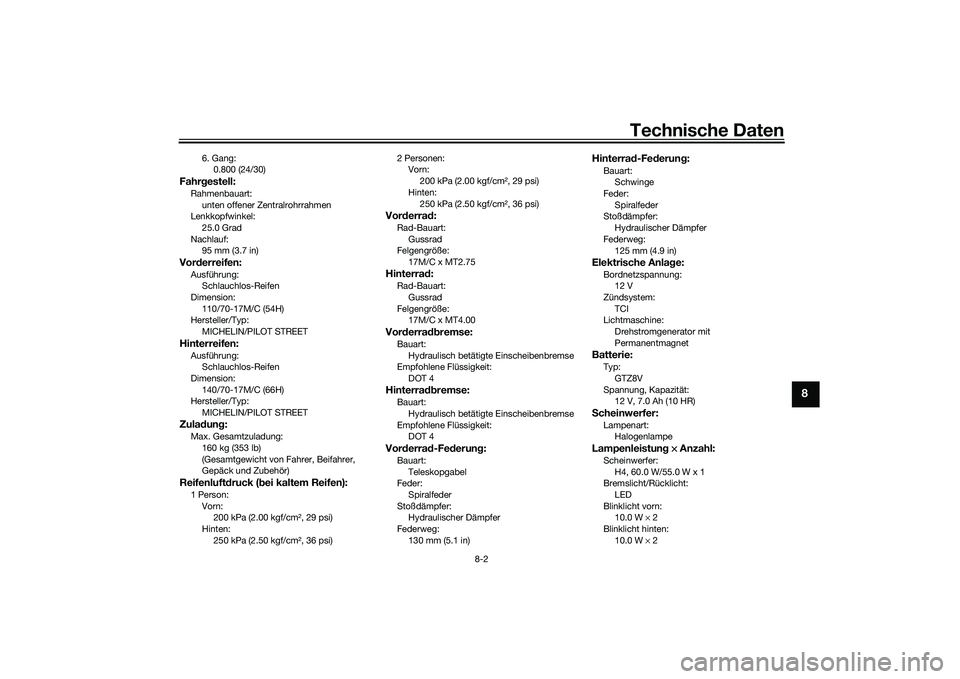

Technische Daten
8-2
8
6. Gang:0.800 (24/30)
Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 25.0 Grad
Nachlauf: 95 mm (3.7 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 110/70-17M/C (54H)
Hersteller/Typ:
MICHELIN/PILOT STREETHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
140/70-17M/C (66H)
Hersteller/Typ: MICHELIN/PILOT STREETZula dun g:Max. Gesamtzuladung:
160 kg (353 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):1 Person:
Vorn:200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi) 2 Personen:
Vorn:
200 kPa (2.00 kgf/cm2, 29 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT2.75Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT4.00Vor derra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder: Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg:
130 mm (5.1 in)
Hinterra d-Fe derun g:Bauart:
Schwinge
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 125 mm (4.9 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:GTZ8V
Spannung, Kapazität: 12 V, 7.0 Ah (10 HR)Scheinwerfer:Lampenart:
HalogenlampeLampenleistun g × Anzahl:Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht: LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten:
10.0 W × 2
UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM

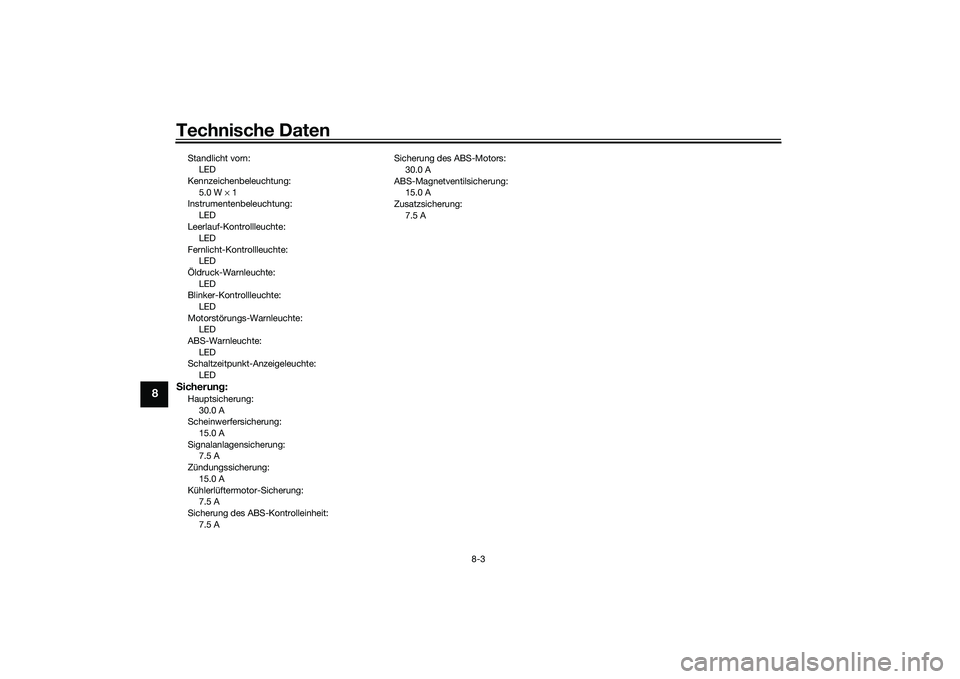

Technische Daten
8-3
8
Standlicht vorn:LED
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Öldruck-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Schaltzeitpunkt-Anzeigeleuchte: LEDSicherun g:Hauptsicherung:
30.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftermotor-Sicherung: 7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung:
7.5 A
UB08G1G0.book Page 3 Friday, October 2, 2015 9:45 AM

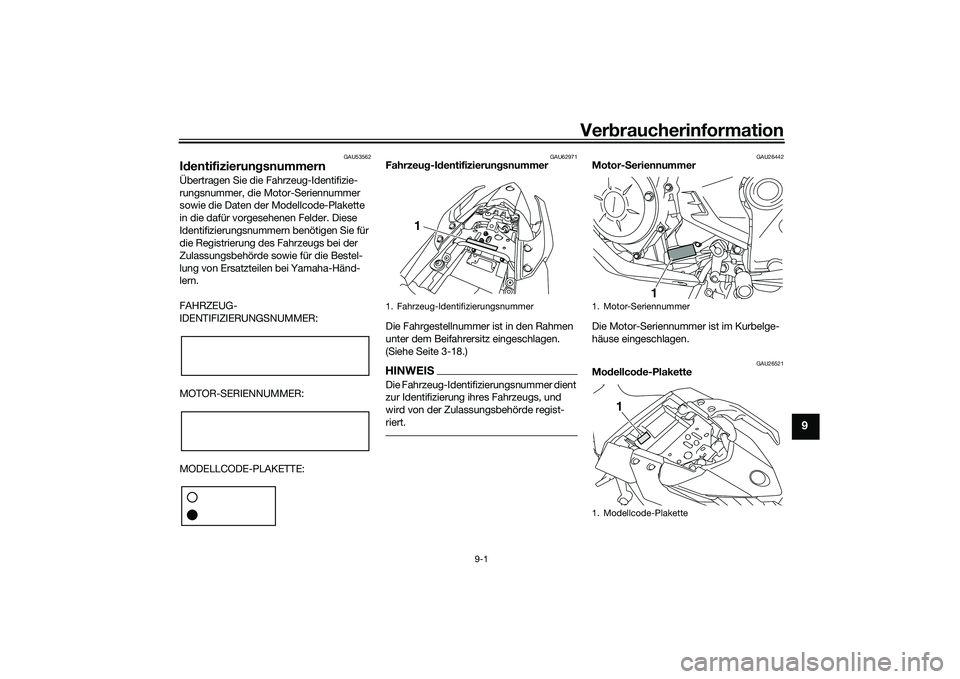

Verbraucherinformation
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU62971
Fahrzeug -Identifizierun gsnummer
Die Fahrgestellnummer ist in den Rahmen
unter dem Beifahrersitz eingeschlagen.
(Siehe Seite 3-18.)HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB08G1G0.book Page 1 Friday, October 2, 2015 9:45 AM

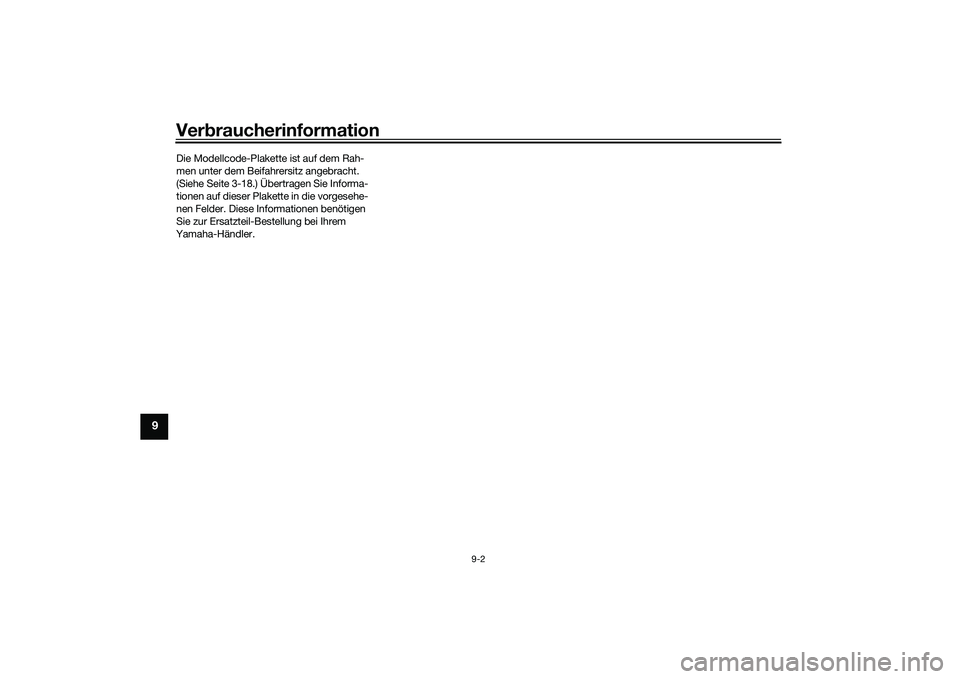

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-18.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM

10-1
10
Index
AAbblendschalter ................................... 3-12
Ablagefach............................................ 3-20
ABS....................................................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-3
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und
schmieren........................................... 6-24BBatterie ................................................. 6-28
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-20
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel..................................... 3-13
Fußbrems- und Schalthebel, prüfen und schmieren ........................ 6-25
Fußschalthebel ..................................... 3-13GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-25
HHandbremshebel.................................. 3-13
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-25
Helmhalter ............................................ 3-19
Hupenschalter ...................................... 3-12IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-17
Kennzeichenbeleuchtungs-Lampe, wechseln ............................................ 6-33
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff .............................................. 3-16
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ........................ 3-17
Kühlflüssigkeit ...................................... 6-12
Kupplungshebel ................................... 3-12
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen .................................. 3-11
Lenkung, prüfen ................................... 6-27
Lichthupenschalter............................... 3-12
Luftfilterelement und Ablassschlauch, wechseln und reinigen ....................... 6-14MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................ 6-34
Motor-Seriennummer ............................. 9-1
Motorstoppschalter.............................. 3-12 Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
OÖldruck-Warnleuchte.............................. 3-2PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-28
Reifen.................................................... 6-16
Rücklicht/Bremslicht............................. 6-32SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte ............. 3-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-20
Scheinwerferlampe, auswechseln ........ 6-31
Schwingen-Drehpunkte, schmieren ..... 6-26
Seitenständer........................................ 3-22
Seitenständer, prüfen und schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
Sitzbank ................................................ 3-18
Spanngurt-Halterungen ........................ 3-21
Spiel des Gasdrehgriffs, prüfen ............ 6-16
Spiel des Handbremshebels, prüfen .... 6-19
Standlicht.............................................. 6-32
Starterschalter ...................................... 3-12TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-27
UB08G1G0.book Page 1 Friday, October 2, 2015 9:45 AM

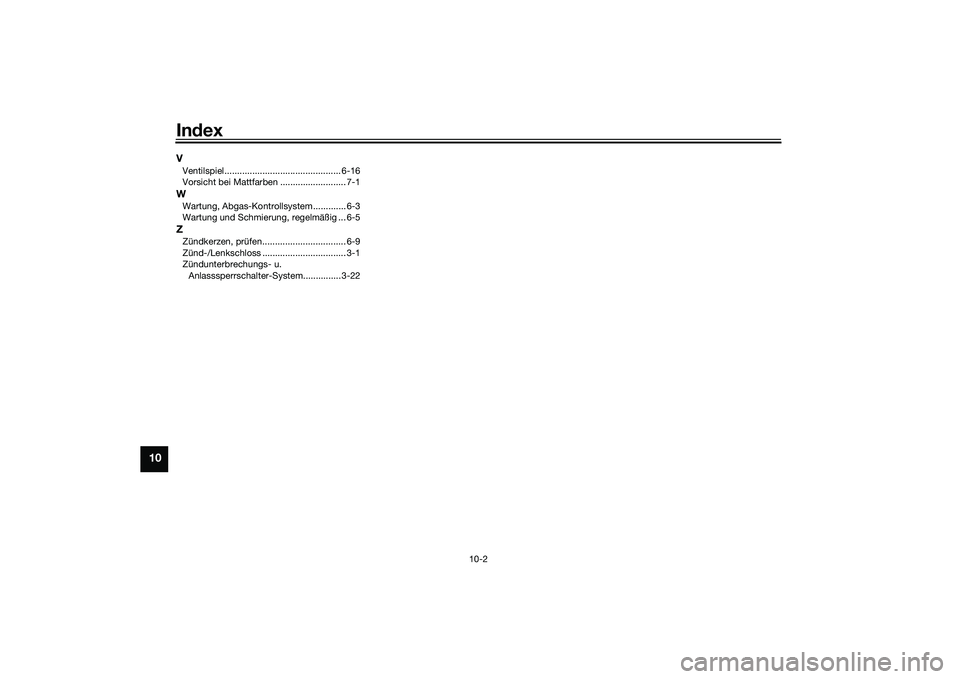

Index
10-2
10
VVentilspiel.............................................. 6-16
Vorsicht bei Mattfarben .......................... 7-1WWartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen................................. 6-9
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-22
UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM

UB08G1G0.book Page 3 Friday, October 2, 2015 9:45 AM

PRINTED IN INDONESIA2015.11(G)
DIC183
Originalbetriebsanleitung
