4097-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L

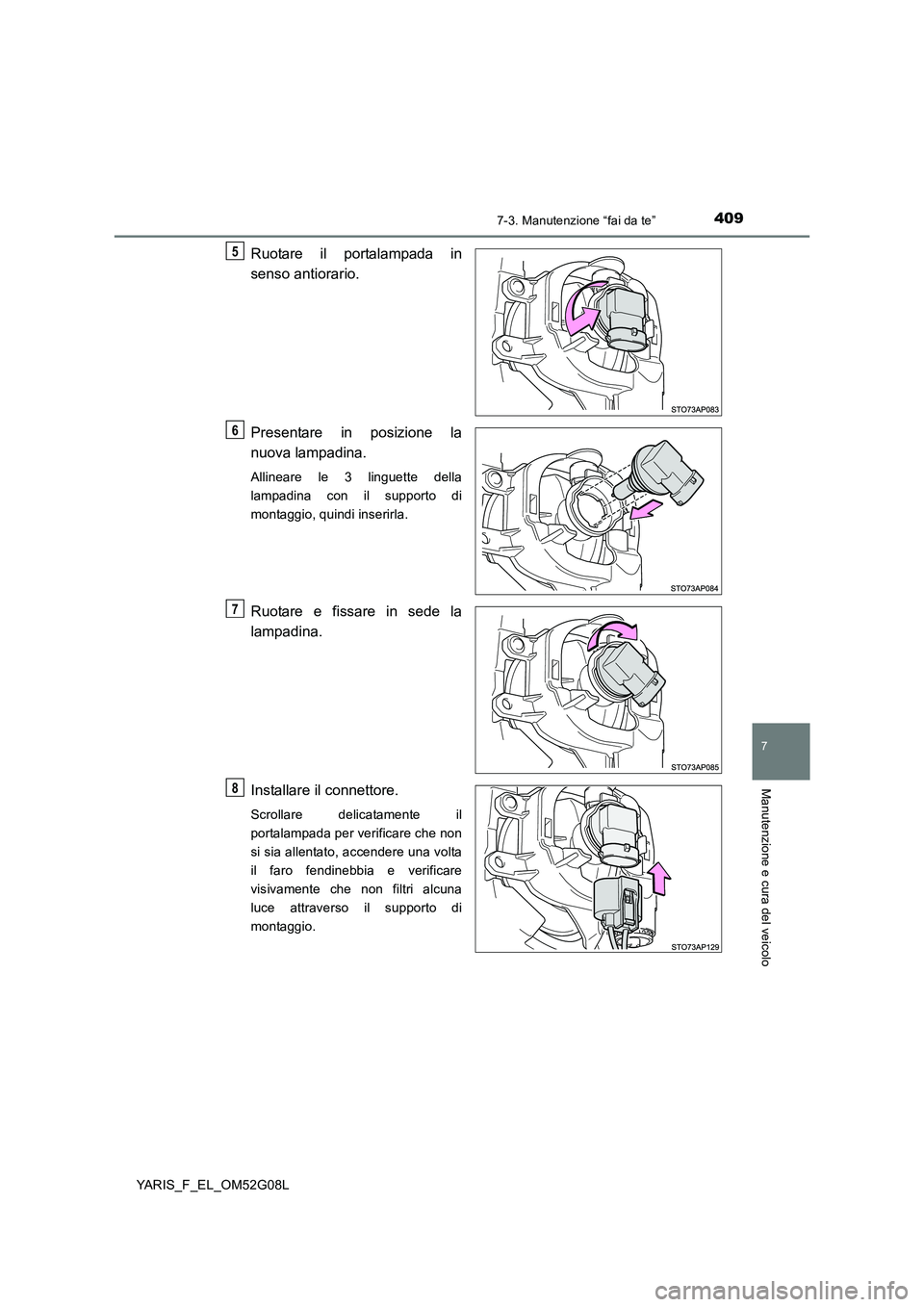

Ruotare il portalampada in
senso antiorario.
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede la
lampadina.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
5
6
7
8

4107-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L

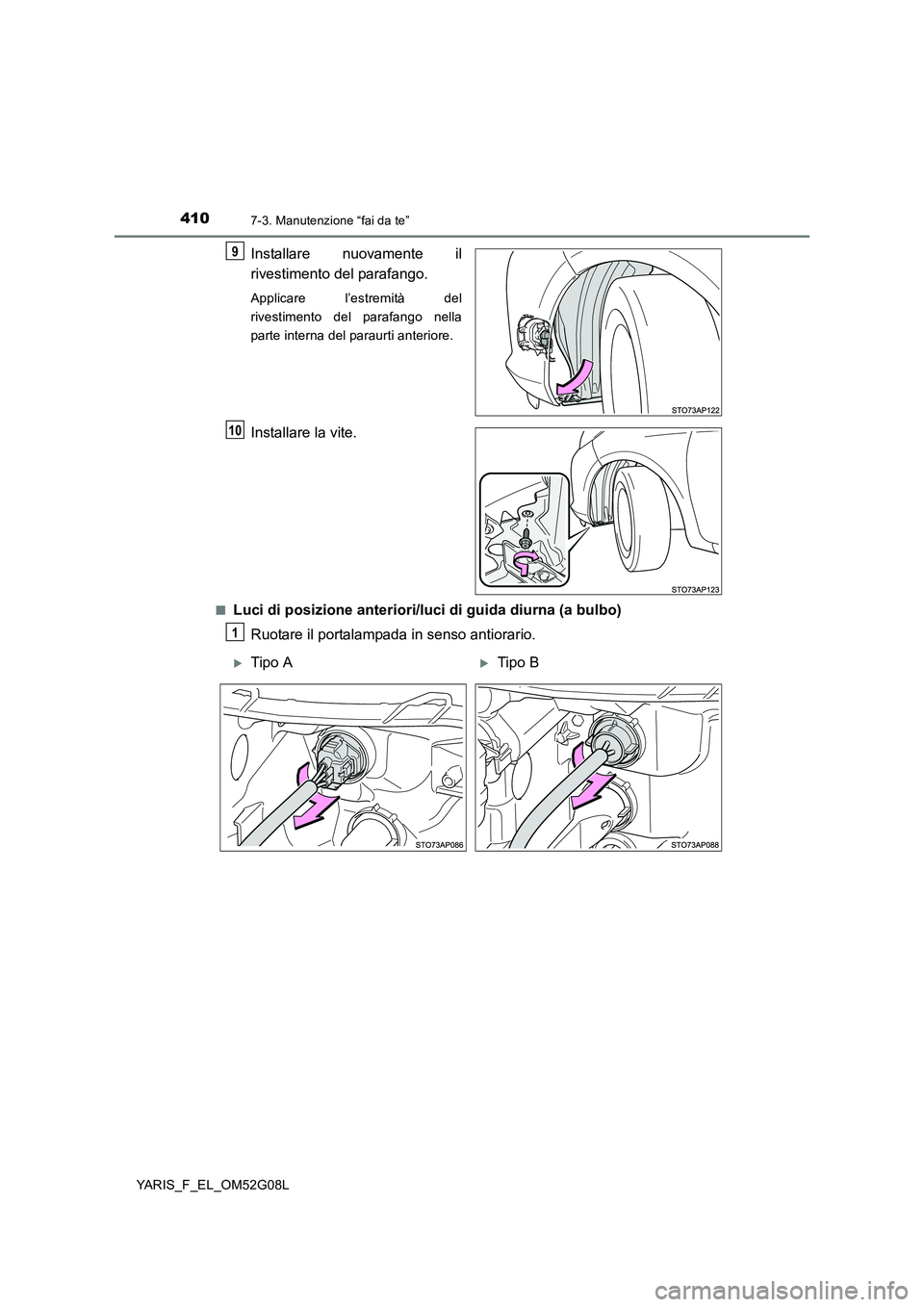

Installare nuovamente il
rivestimento del parafango.
Applicare l’estremità del
rivestimento del parafango nella
parte interna del paraurti anteriore.
Installare la vite.
■Luci di posizione anteriori/luci di guida diurna (a bulbo)
Ruotare il portalampada in senso antiorario.
9
10
1
Tipo ATipo B

4117-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L

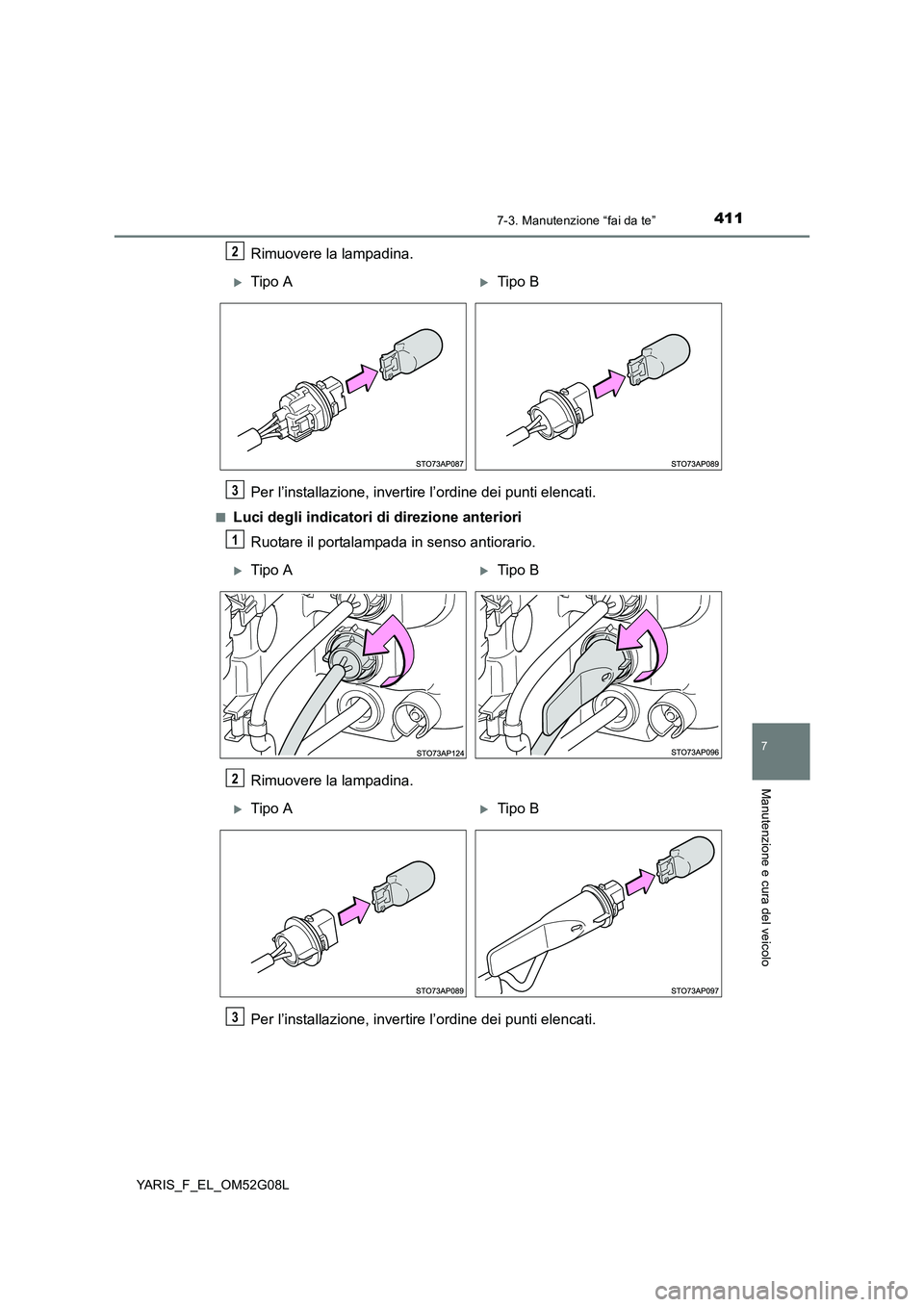

Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
■Luci degli indicatori di direzione anteriori
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
2
Tipo ATipo B
3
1
Tipo ATipo B
2
Tipo ATipo B
3

4127-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L

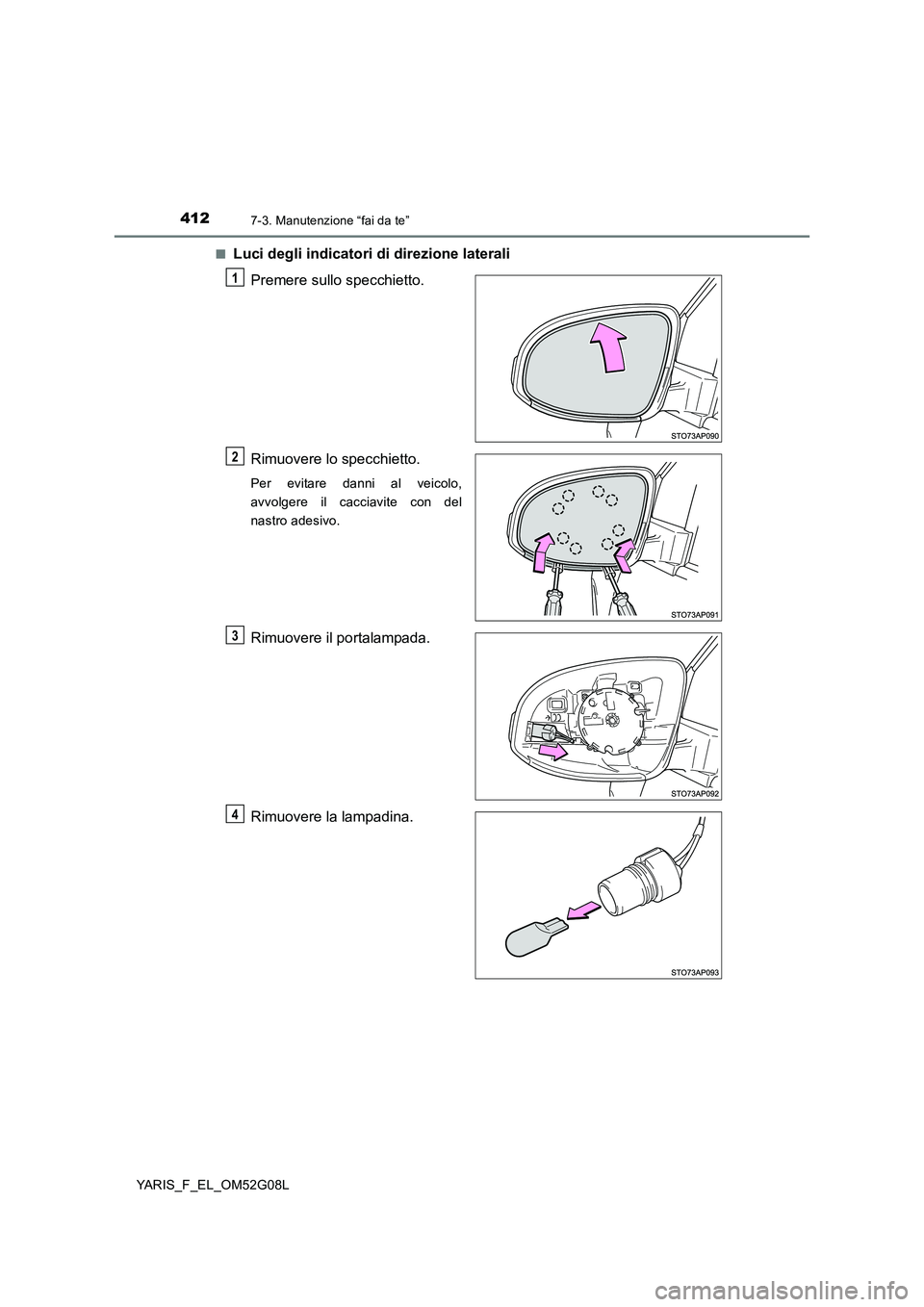

■Luci degli indicatori di direzione laterali
Premere sullo specchietto.
Rimuovere lo specchietto.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere il portalampada.
Rimuovere la lampadina.
1
2
3
4

4137-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L

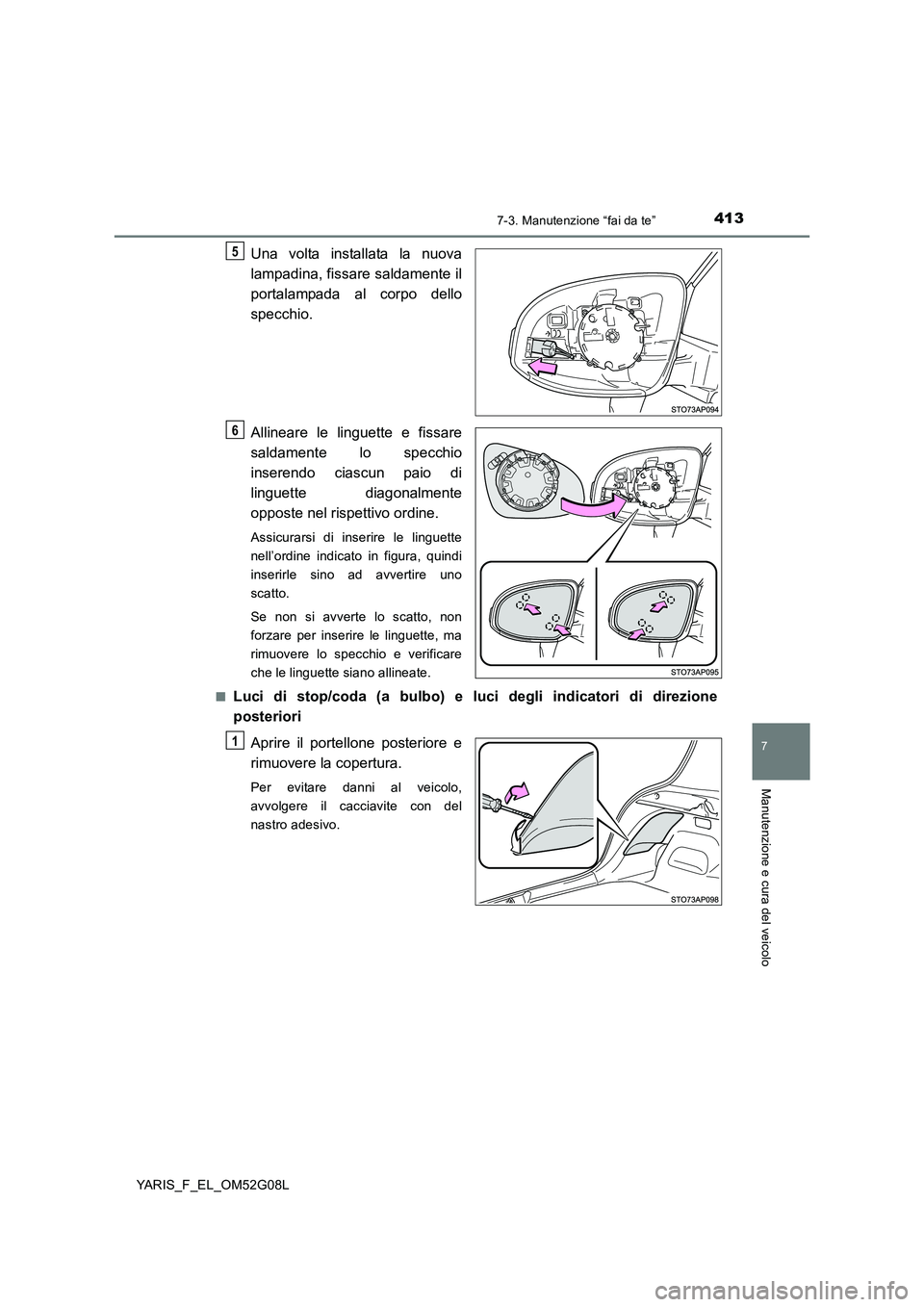

Una volta installata la nuova
lampadina, fissare saldamente il
portalampada al corpo dello
specchio.
Allineare le linguette e fissare
saldamente lo specchio
inserendo ciascun paio di
linguette diagonalmente
opposte nel rispettivo ordine.
Assicurarsi di inserire le linguette
nell’ordine indicato in figura, quindi
inserirle sino ad avvertire uno
scatto.
Se non si avverte lo scatto, non
forzare per inserire le linguette, ma
rimuovere lo specchio e verificare
che le linguette siano allineate.
■Luci di stop/coda (a bulbo) e luci degli indicatori di direzione
posteriori
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
5
6
1

4147-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L

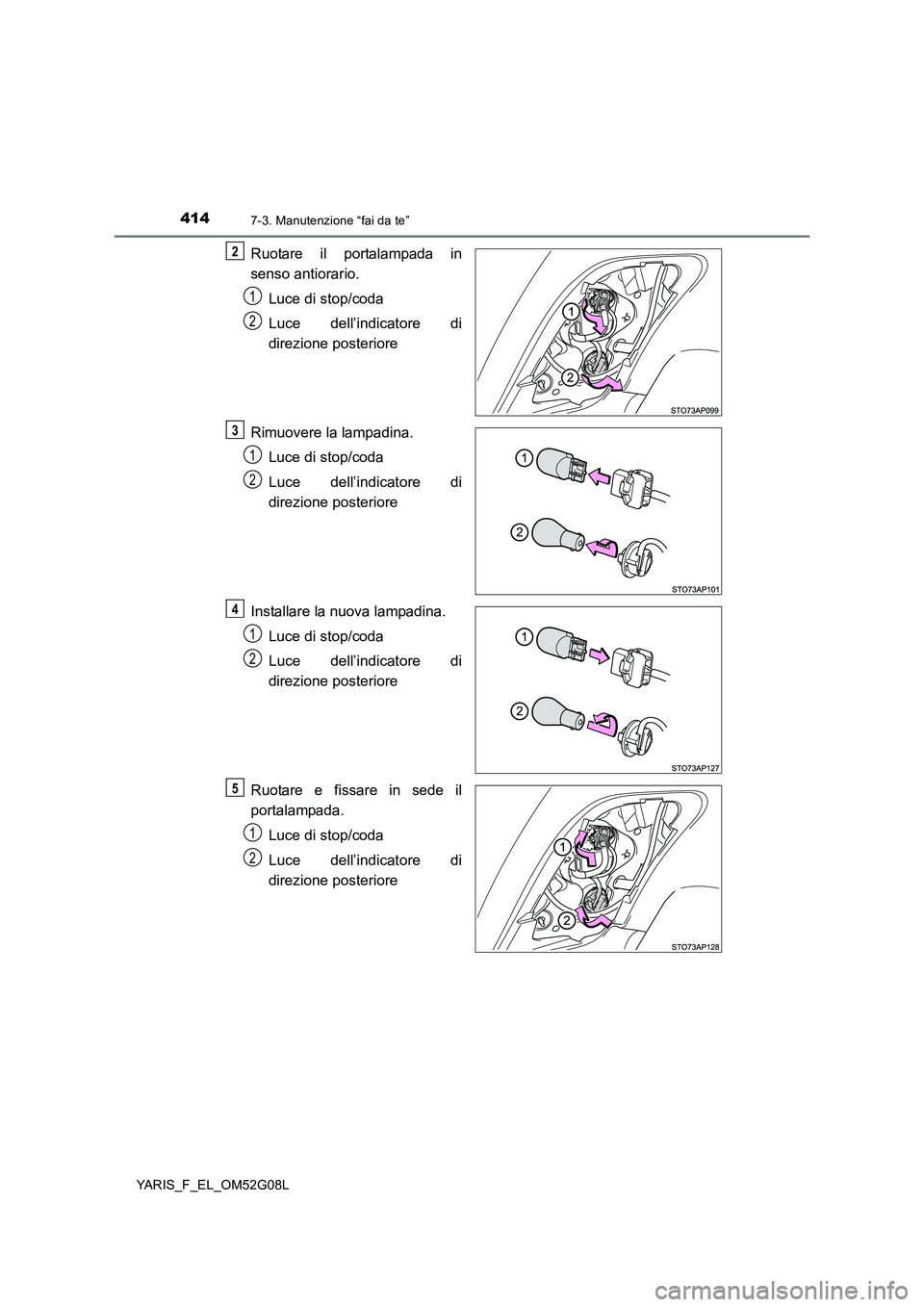

Ruotare il portalampada in
senso antiorario.
Luce di stop/coda
Luce dell’indicatore di
direzione posteriore
Rimuovere la lampadina.
Luce di stop/coda
Luce dell’indicatore di
direzione posteriore
Installare la nuova lampadina.
Luce di stop/coda
Luce dell’indicatore di
direzione posteriore
Ruotare e fissare in sede il
portalampada.
Luce di stop/coda
Luce dell’indicatore di
direzione posteriore
2
1
2
3
1
2
4
1
2
5
1
2

4157-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L

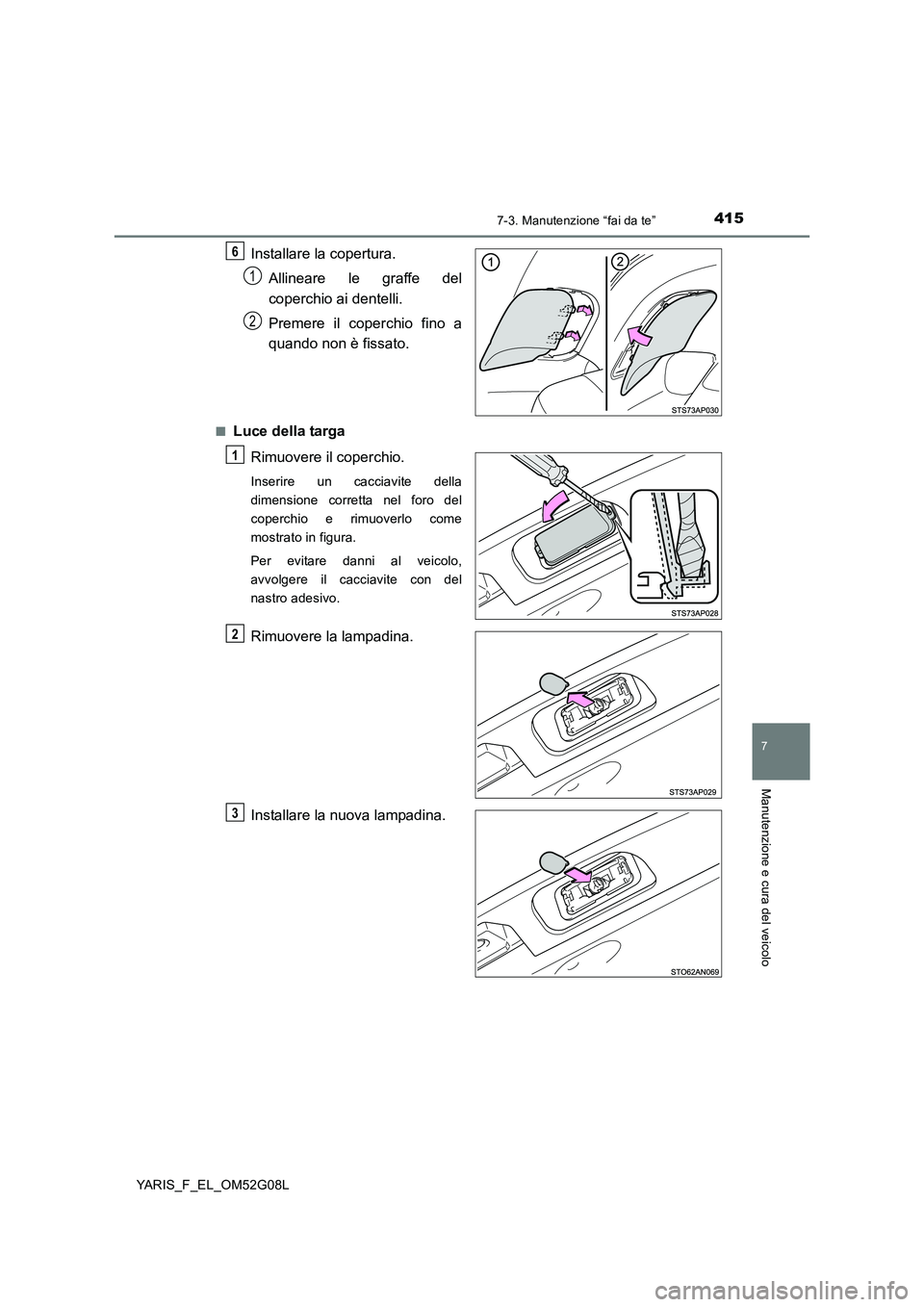

Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere il coperchio fino a
quando non è fissato.
■Luce della targa
Rimuovere il coperchio.
Inserire un cacciavite della
dimensione corretta nel foro del
coperchio e rimuoverlo come
mostrato in figura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere la lampadina.
Installare la nuova lampadina.
6
1
2
1
2
3

4167-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L

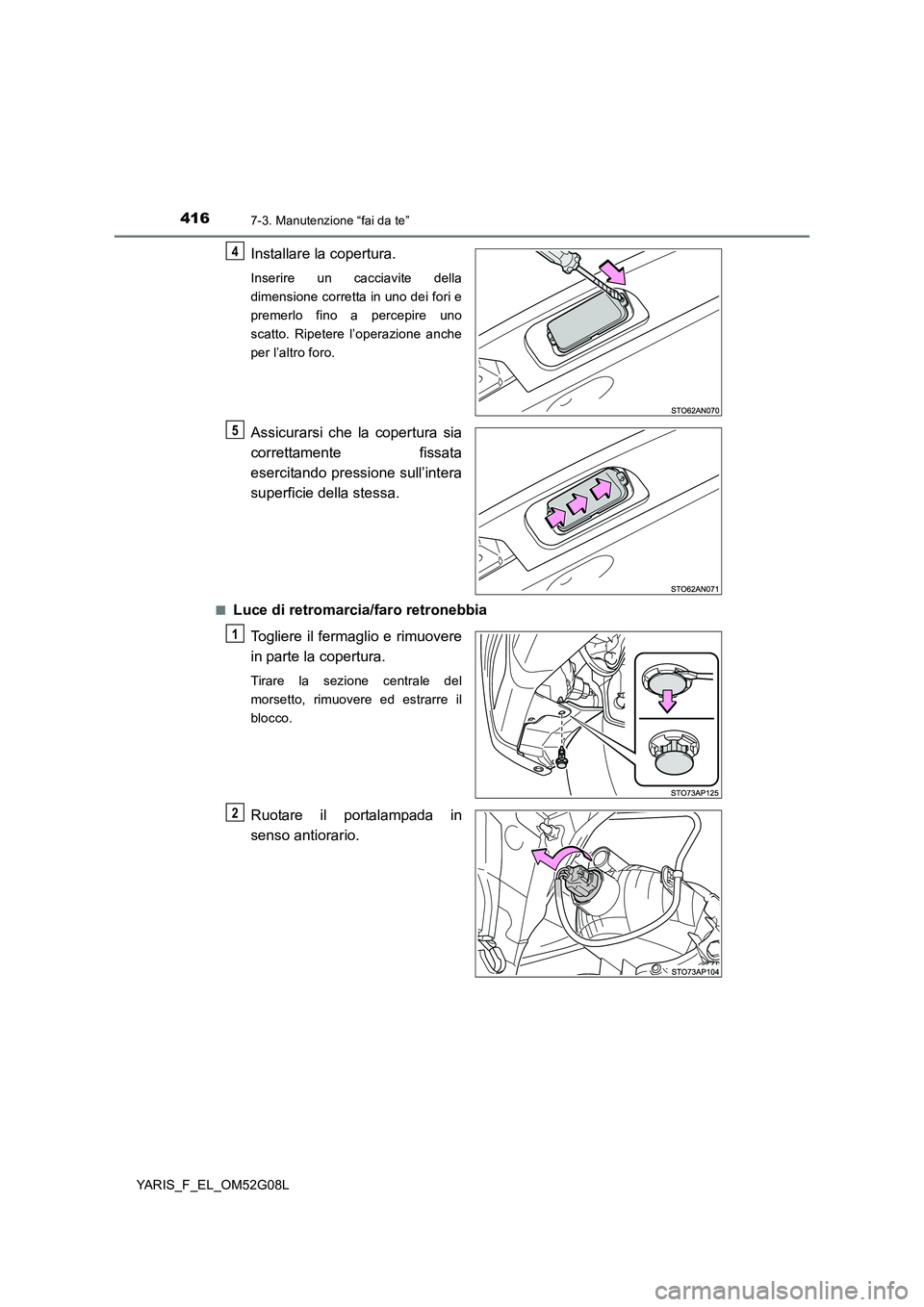

Installare la copertura.
Inserire un cacciavite della
dimensione corretta in uno dei fori e
premerlo fino a percepire uno
scatto. Ripetere l’operazione anche
per l’altro foro.
Assicurarsi che la copertura sia
correttamente fissata
esercitando pressione sull’intera
superficie della stessa.
■Luce di retromarcia/faro retronebbia
Togliere il fermaglio e rimuovere
in parte la copertura.
Tirare la sezione centrale del
morsetto, rimuovere ed estrarre il
blocco.
Ruotare il portalampada in
senso antiorario.
4
5
1
2
