2016 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

4098-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

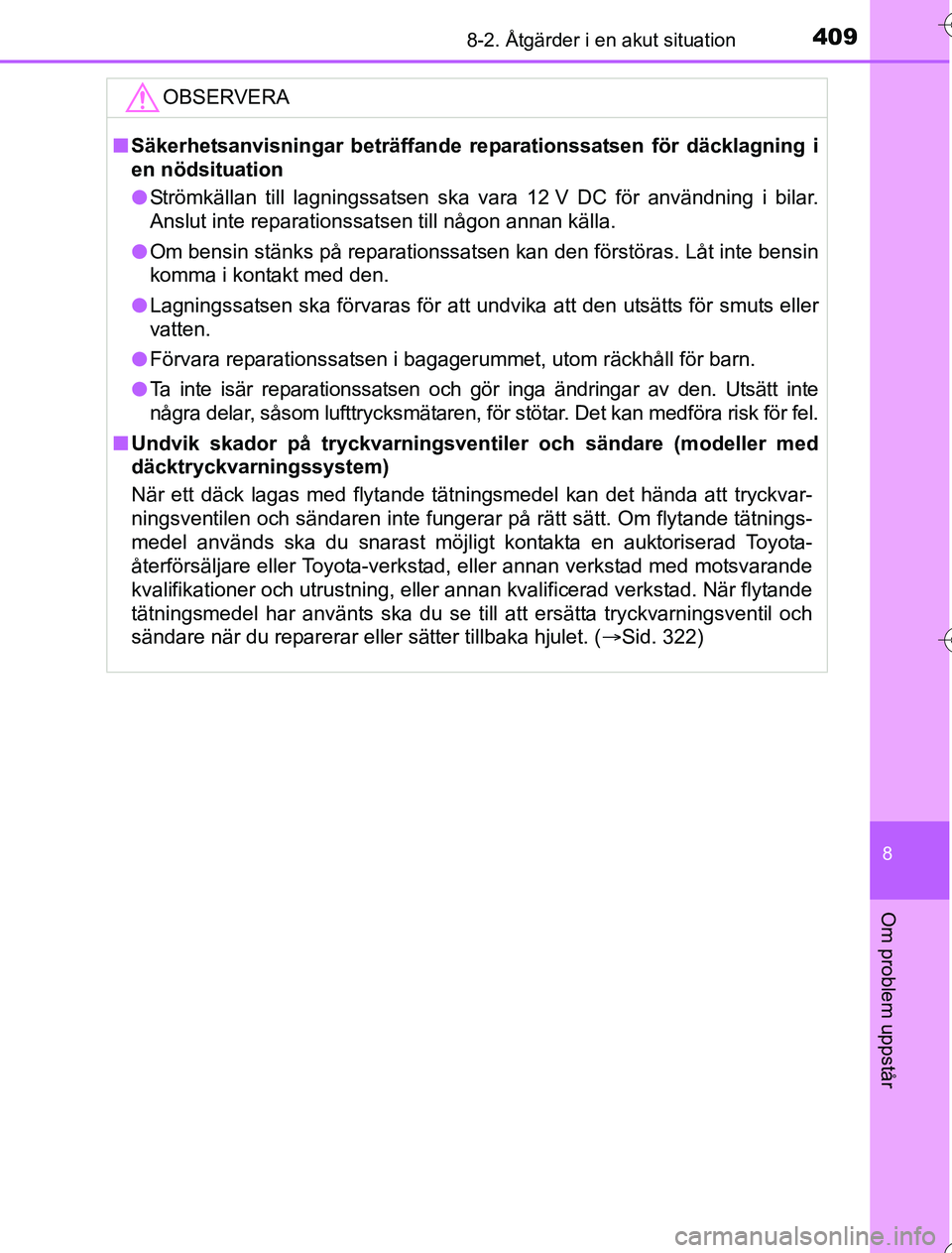

OBSERVERA
nSäkerhetsanvisningar beträffande re parationssatsen för däcklagning i
en nödsituation
l Strömkällan till lagningssatsen ska vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till någon annan källa.
l Om bensin stänks på reparationssatsen kan den förstöras. Låt inte bensin
komma i kontakt med den.
l Lagningssatsen ska förvaras för att undvika att den utsätts för smuts eller
vatten.
l Förvara reparationssatsen i bagagerummet, utom räckhåll för barn.
l Ta inte isär reparationssatsen och gör inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren, för stötar. Det kan medföra risk för fel.
n Undvik skador på tryckvarningsventiler och sändare (modeller med
däcktryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. När flytande
tätningsmedel har använts ska du se till att ersätta tryckvarningsventil och
sändare när du reparerar eller sätter tillbaka hjulet. ( Sid. 322)
OM52G76SE.book Page 409 Wednesday, July 6, 2016 4:24 PM

4108-2. Åtgärder i en akut situation
OM52G76SE

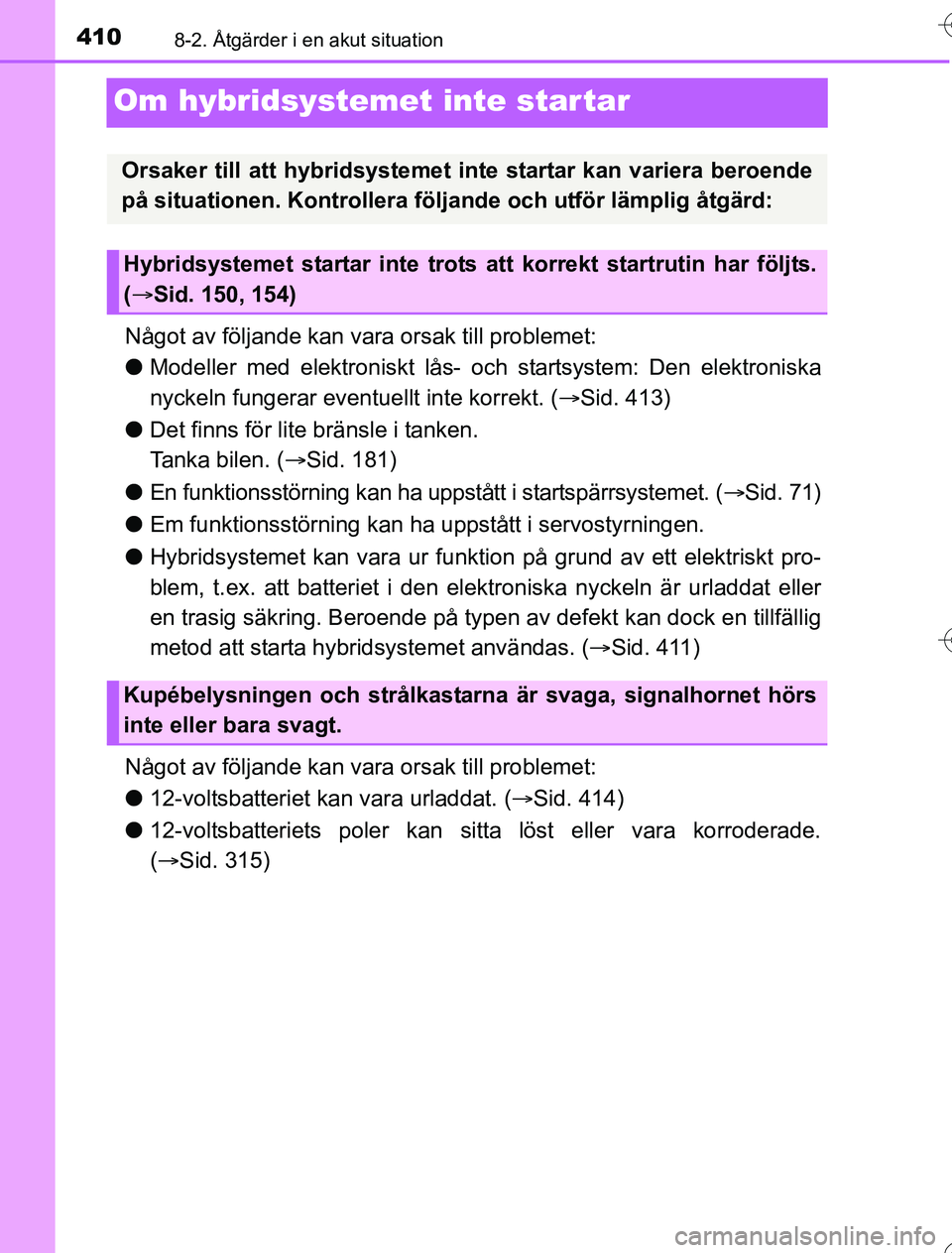

Om hybridsystemet inte star tar
Något av följande kan vara orsak till problemet:
l Modeller med elektroniskt lås- oc h startsystem: Den elektroniska
nyckeln fungerar eventuel lt inte korrekt. (Sid. 413)
l Det finns för lite bränsle i tanken.
Tanka bilen. ( Sid. 181)
l En funktionsstörning kan ha up pstått i startspärrsystemet. (Sid. 71)
l Em funktionsstörning kan ha uppstått i servostyrningen.
l Hybridsystemet kan vara ur funktion på grund av ett elektriskt pro-
blem, t.ex. att batteriet i den elek troniska nyckeln är urladdat eller
en trasig säkring. Be roende på typen av defekt kan dock en tillfällig
metod att starta hybridsystemet användas. ( Sid. 411)
Något av följande kan va ra orsak till problemet:
l 12-voltsbatteriet kan vara urladdat. ( Sid. 414)
l 12-voltsbatteriets poler kan sitta löst eller vara korroderade.
( Sid. 315)
Orsaker till att hybridsystemet inte startar kan variera beroende
på situationen. Kontrollera följ ande och utför lämplig åtgärd:
Hybridsystemet startar inte trots att korrekt startrutin har följts.
( Sid. 150, 154)
Kupébelysningen och strålkastarna är svaga, signalhornet hörs
inte eller bara svagt.
OM52G76SE.book Page 410 Wedne sday, July 6, 2016 4:24 PM

4118-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE
Något av följande kan vara orsak till problemet:
l 12-voltsbatteriet kan vara urladdat. ( Sid. 414)
l En av eller båda polerna på 12-voltsbatteriet kan ha lossnat.
( Sid. 315)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning om felet inte kan
repareras eller om du inte vet hur reparationen ska utföras.
Om hybridsystemet inte startar kan följande metod användas som tillfäl-
lig åtgärd att starta systemet om startknappen inte fungerar normalt.
Använd inte denna startprocedu r utom i en akut situation.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappe n till radioläge.
Tryck på startknappen och håll de n intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Även om hybridsystemet kan startas med ovanstående metod kan
systemet vara defekt. Låt en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
Kupébelysningen och strålkastarna tänds inte, eller signalhornet
hörs inte.
Startfunktion i akut situation (mode ller med elektroniskt lås- och
startsystem)
1
2
3
4
OM52G76SE.book Page 411 Wedne sday, July 6, 2016 4:24 PM

4128-2. Åtgärder i en akut situation
OM52G76SE

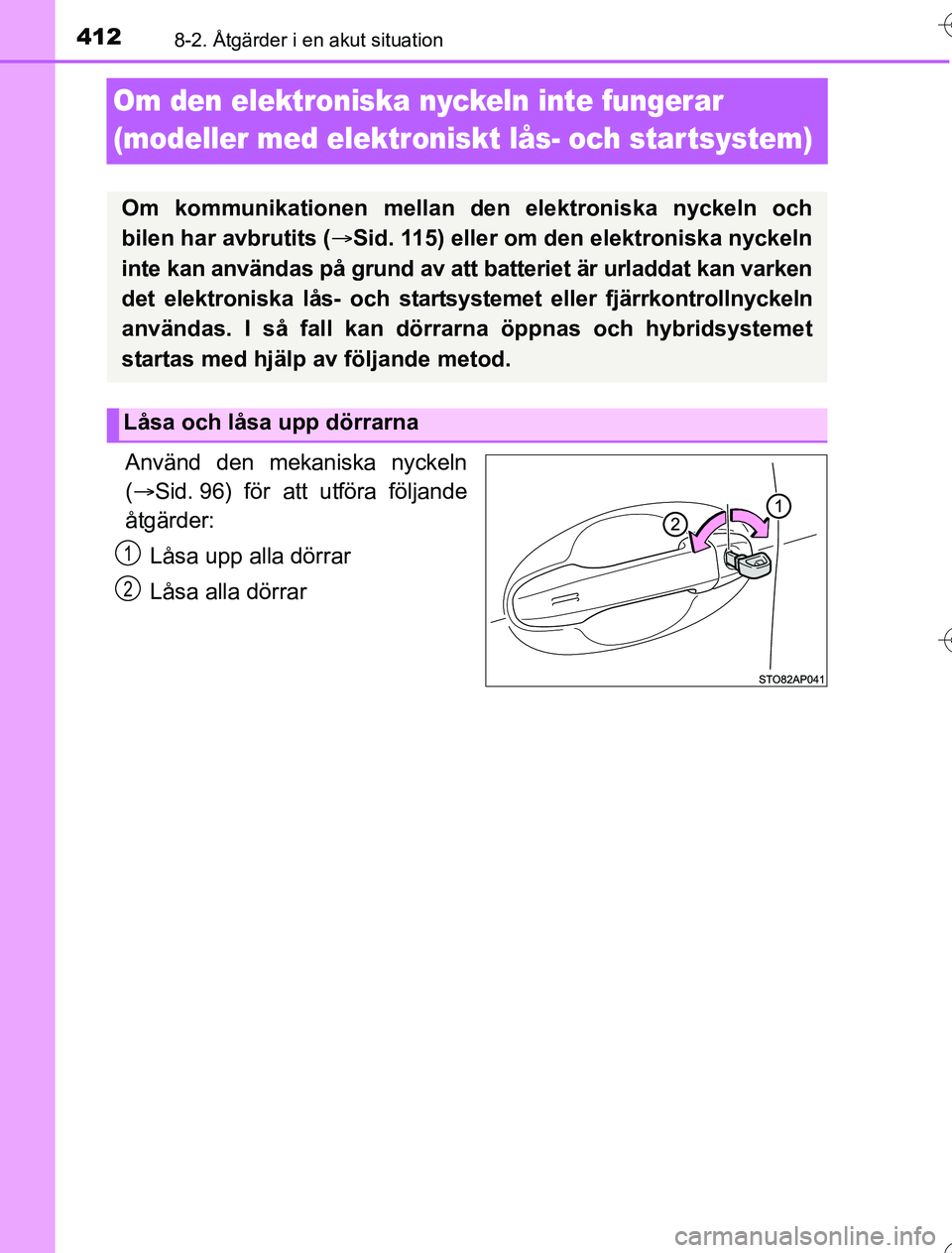

Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt lås- och startsystem)
Använd den mekaniska nyckeln
( Sid. 96) för att utföra följande
åtgärder:
Låsa upp alla dörrar
Låsa alla dörrar
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( Sid. 115) eller om den elektroniska nyckeln
inte kan användas på grund av at t batteriet är urladdat kan varken
det elektroniska lås- och startsystemet eller fjärrkontrollnyckeln
användas. I så fall kan dörrarna öppnas och hybridsystemet
startas med hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
OM52G76SE.book Page 412 Wedne sday, July 6, 2016 4:24 PM

4138-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

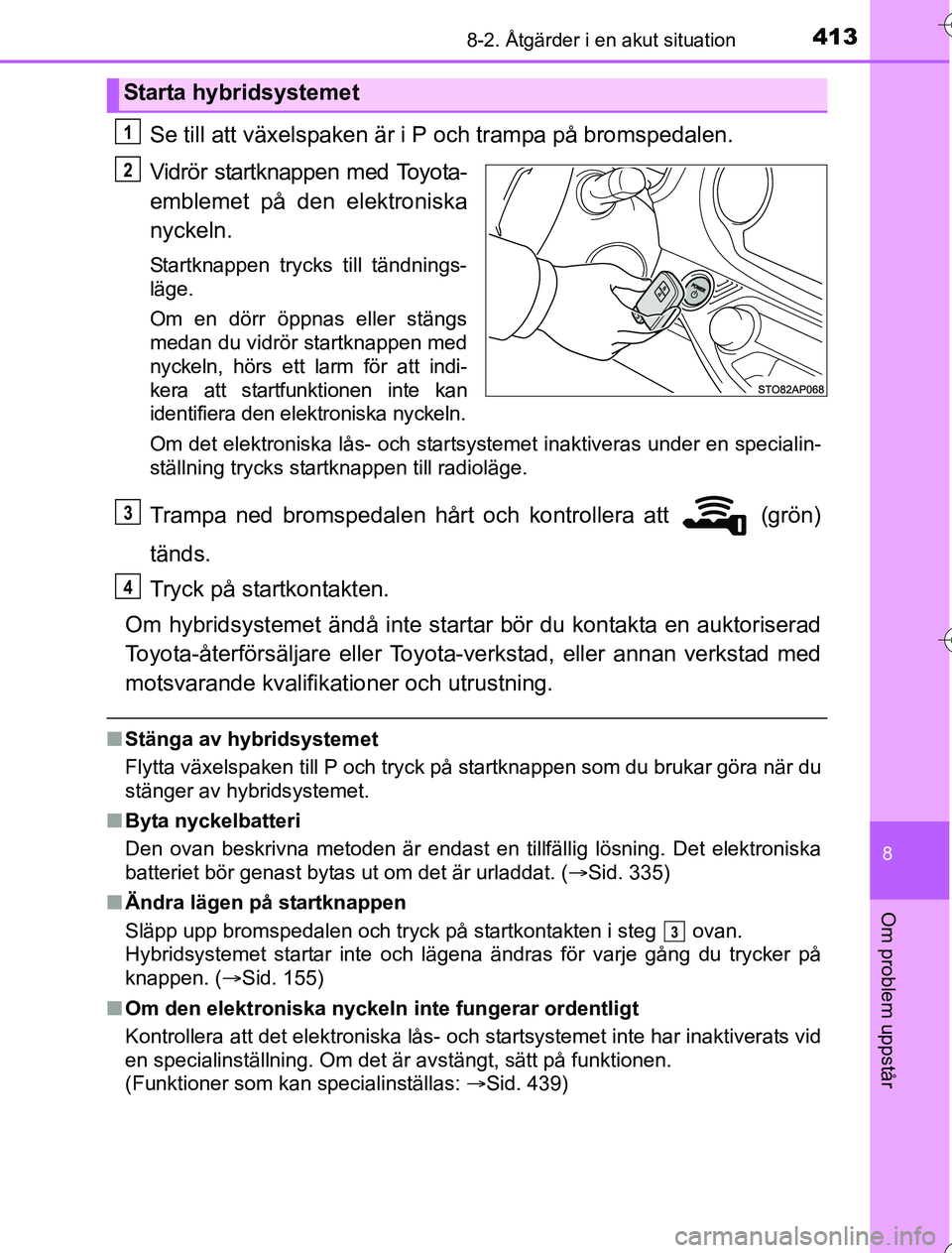

Se till att växelspaken är i P och trampa på bromspedalen.
Vidrör startknappen med Toyota-
emblemet på den elektroniska
nyckeln.
Startknappen trycks till tändnings-
läge.
Om en dörr öppnas eller stängs
medan du vidrör startknappen med
nyckeln, hörs ett larm för att indi-
kera att startfunktionen inte kan
identifiera den el ektroniska nyckeln.
Om det elektroniska lås- och startsystemet inaktiveras under en specialin-
ställning trycks startknappen till radioläge.
Trampa ned bromspedalen hårt och kontrollera att (grön)
tänds.
Tryck på startkontakten.
Om hybridsystemet ändå inte star tar bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikat ioner och utrustning.
nStänga av hybridsystemet
Flytta växelspaken till P och tryck på startknappen som du brukar göra när du
stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( Sid. 335)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startkontakten i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på
knappen. ( Sid. 155)
n Om den elektroniska nyckeln in te fungerar ordentligt
Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats vid
en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: Sid. 439)
Starta hybridsystemet
1
2
3
4
3
OM52G76SE.book Page 413 Wednesday, July 6, 2016 4:24 PM

4148-2. Åtgärder i en akut situation
OM52G76SE

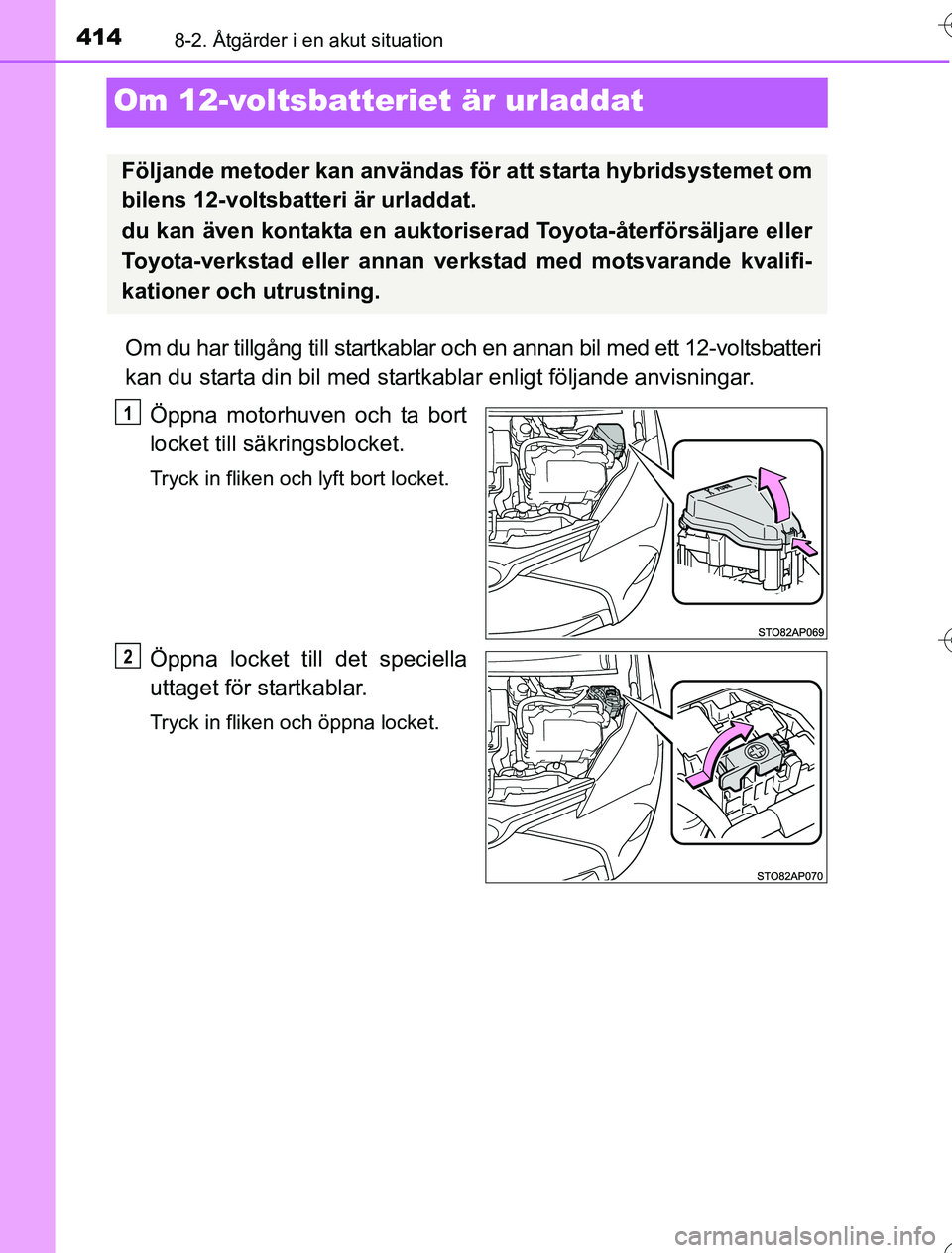

Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbatteri
kan du starta din bil med startkablar enligt följande anvisningar.
Öppna motorhuven och ta bort
locket till säkringsblocket.
Tryck in fliken och lyft bort locket.
Öppna locket till det speciella
uttaget för startkablar.
Tryck in fliken och öppna locket.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk stad med motsvarande kvalifi-
kationer och utrustning.
1
2
OM52G76SE.book Page 414 Wedne sday, July 6, 2016 4:24 PM

4158-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G76SE

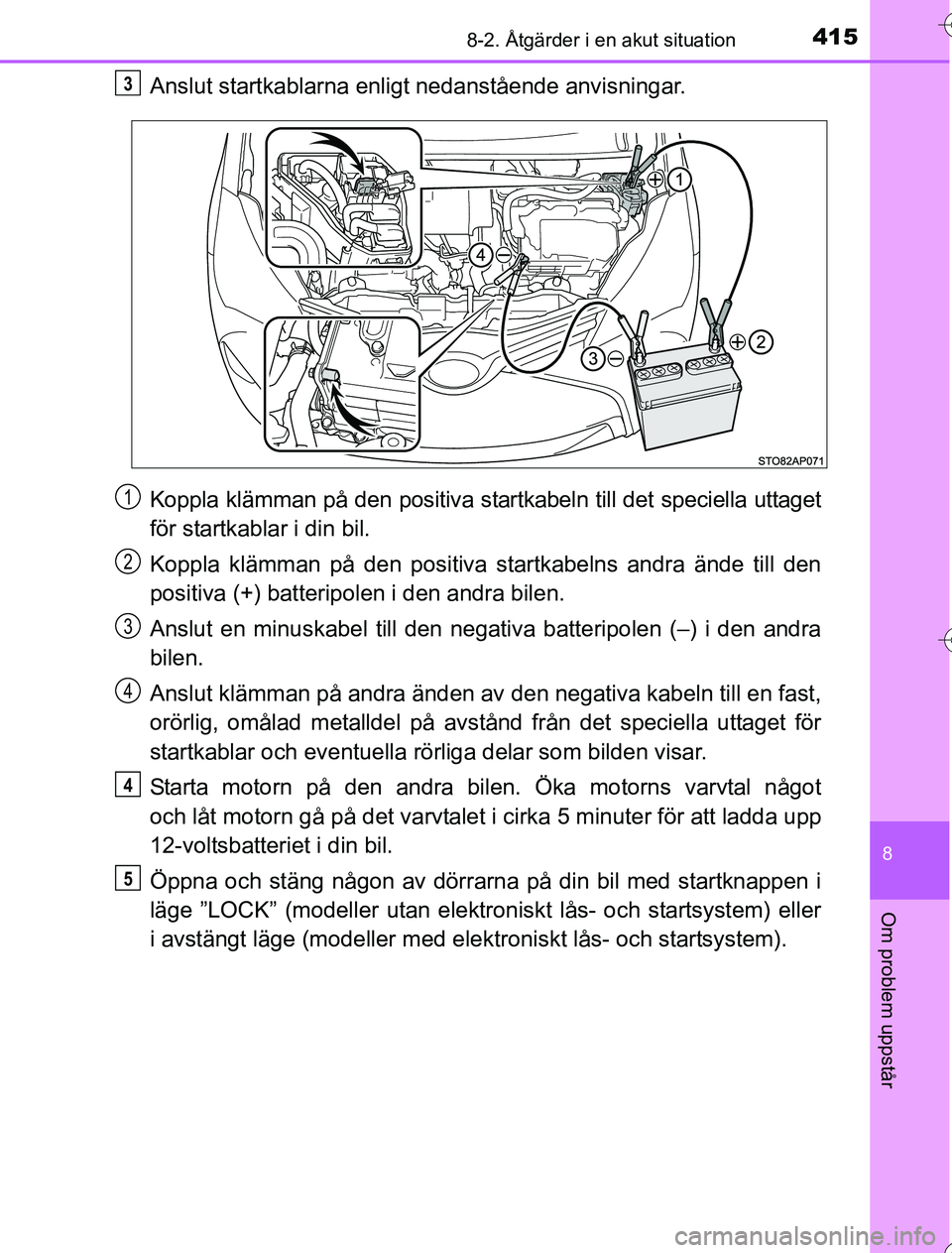

Anslut startkablarna enligt nedanstående anvisningar.
Koppla klämman på den positiva startkabeln till det speciella uttaget
för startkablar i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den andra
bilen.
Anslut klämman på andra änden av den negativa kabeln till en fast,
orörlig, omålad metalldel på avstånd från det speciella uttaget för
startkablar och eventuella rö rliga delar som bilden visar.
Starta motorn på den andra bilen. Öka motorns varvtal något
och låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
Öppna och stäng någon av dörrarna på din bil med startknappen i
läge ”LOCK” (modeller utan elektroniskt lås- och startsystem) eller
i avstängt läge (modeller med elek troniskt lås- och startsystem).3
1
2
3
4
4
5
OM52G76SE.book Page 415 Wedne sday, July 6, 2016 4:24 PM

4168-2. Åtgärder i en akut situation
OM52G76SE
Håll motorns varvtal i den andra bilen konstant och starta hybrid-
systemet i din bil genom att vrida startknappen till läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller trycka den till
tändningsläge (modeller med elek troniskt lås- och startsystem).
Kontrollera att indikeringslampa n ”READY” tänds. Om indikerings-
lampan ”READY” inte tänds, kontaktar du en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
När bilens hybridsystem har startat ska startkablarna tas bort i
motsatt ordningsföljd mot hur de anslöts.
Stäng det speciella uttaget för startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Vid montering, haka först fast säkringsboxens lock på de två bakre
flikarna.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg
hastighet en längre stund, t.ex. i trafikstockningar.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
6
7
8
9
OM52G76SE.book Page 416 Wedne sday, July 6, 2016 4:24 PM
