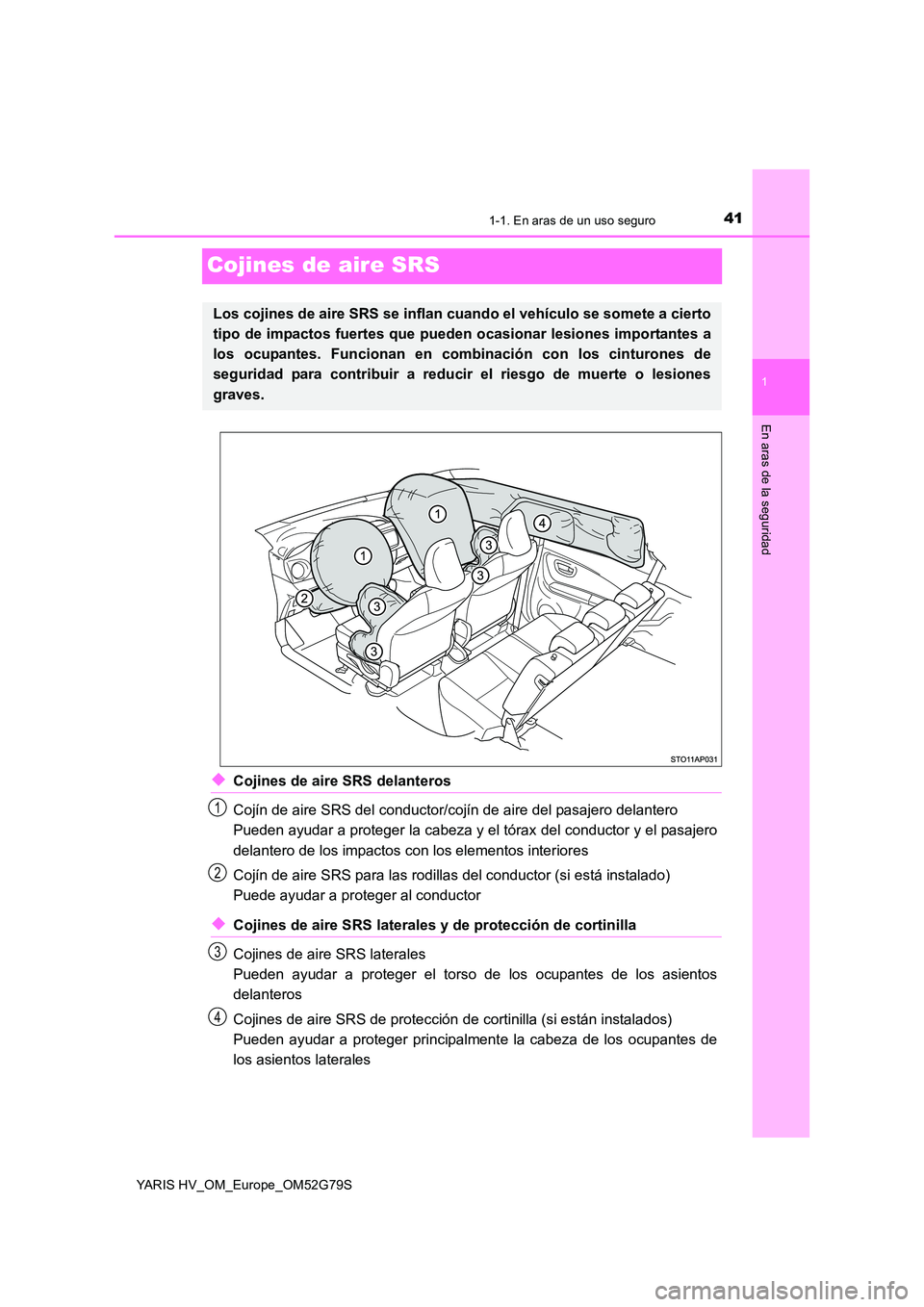

411-1. En aras de un uso seguro
1
En aras de la seguridad
YARIS HV_OM_Europe_OM52G79S
Cojines de aire SRS
◆Cojines de aire SRS delanteros
Cojín de aire SRS del conductor/cojín de aire del pasajero delantero
Pueden ayudar a proteger la cabeza y el tórax del conductor y el pasajero
delantero de los impactos con los elementos interiores
Cojín de aire SRS para las rodillas del conductor (si está instalado)
Puede ayudar a proteger al conductor
◆Cojines de aire SRS laterales y de protección de cortinilla
Cojines de aire SRS laterales
Pueden ayudar a proteger el torso de los ocupantes de los asientos
delanteros
Cojines de aire SRS de protección de cortinilla (si están instalados)
Pueden ayudar a proteger principalmente la cabeza de los ocupantes de
los asientos laterales
Los cojines de aire SRS se inflan cuando el vehículo se somete a cierto
tipo de impactos fuertes que pueden ocasionar lesiones importantes a
los ocupantes. Funcionan en combinación con los cinturones de
seguridad para contribuir a reducir el riesgo de muerte o lesiones
graves.
1
2
3
4

421-1. En aras de un uso seguro
YARIS HV_OM_Europe_OM52G79S
*: Si está instalado
En la ilustración anterior aparecen los principales componentes del sistema
de cojín de aire SRS. El sistema de cojín de aire SRS se controla mediante el
conjunto del sensor del cojín de aire. Al desplegarse los cojines de aire, se
produce una reacción química en los infladores que llena rápidamente los
cojines de aire con gas no tóxico pa ra limitar el desplazamiento de los
ocupantes.
Componentes del sistema de cojín de aire SRS
Pretensores de los cinturones de
seguridad y limitadores de
esfuerzo
Sensores de impacto lateral
(delanteros)
Cojines de aire laterales
Cojines de aire de protección de
cortinilla*
Sensores de impacto lateral
(traseros)*
Cojín de aire del conductor
Luz de aviso SRS
Cojín de aire para las rodillas del
conductor*
Conjunto del sensor del cojín de
aire
Sensor de impacto delantero
Interruptor de activación y
desactivación manual del cojín de
aire
Cojín de aire del pasajero
delantero
Indicador “PASSENGER
AIR BAG”
1
2
3
4
5
6
7
8
9
10
11
12
13

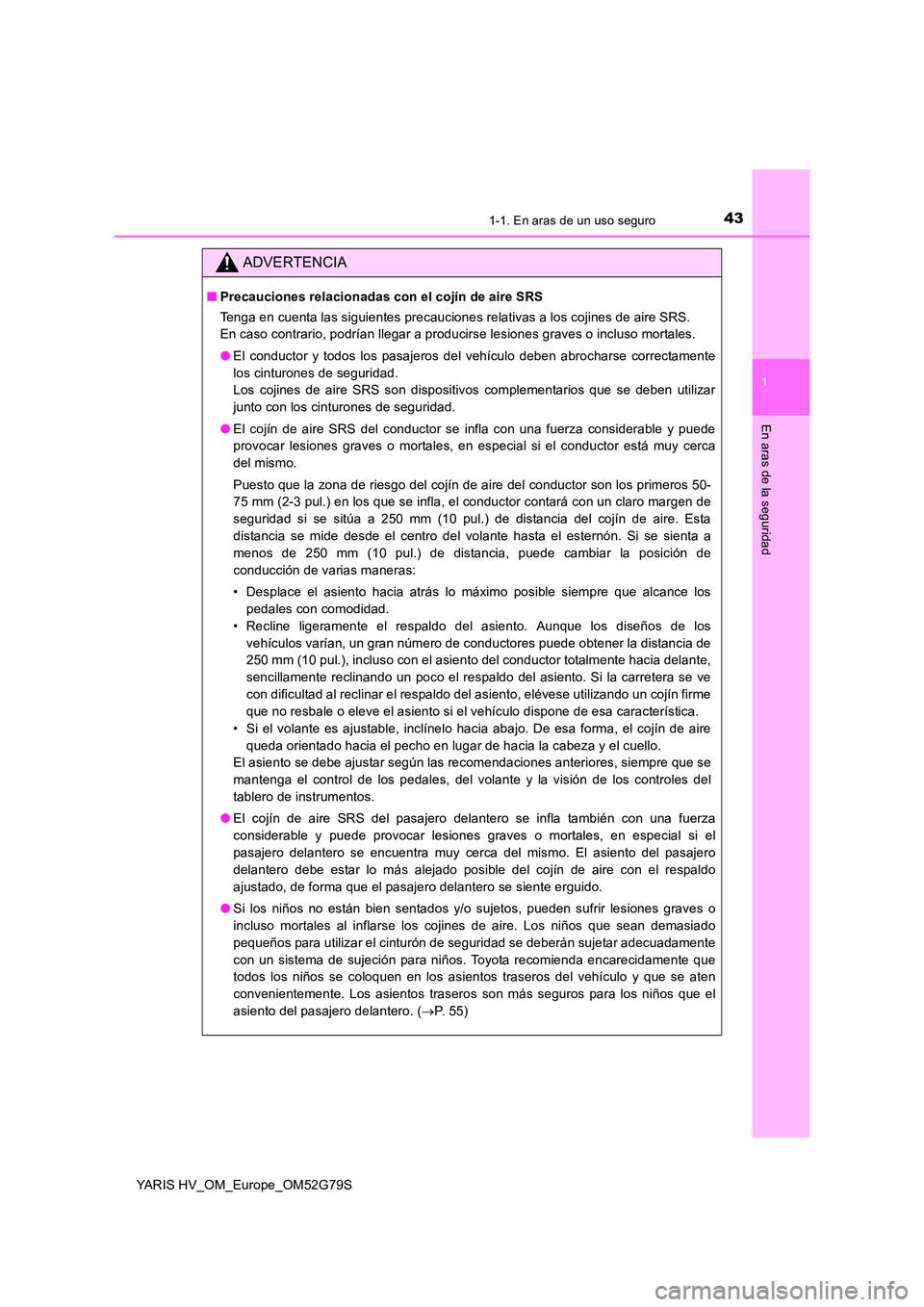

431-1. En aras de un uso seguro
1
En aras de la seguridad
YARIS HV_OM_Europe_OM52G79S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
Tenga en cuenta las siguientes precauciones relativas a los cojines de aire SRS.
En caso contrario, podrían llegar a producirse lesiones graves o incluso mortales.
● El conductor y todos los pasajeros del vehículo deben abrocharse correctamente
los cinturones de seguridad.
Los cojines de aire SRS son dispositivos complementarios que se deben utilizar
junto con los cinturones de seguridad.
● El cojín de aire SRS del conductor se infla con una fuerza considerable y puede
provocar lesiones graves o mortales, en especial si el conductor está muy cerca
del mismo.
Puesto que la zona de riesgo del cojín de aire del conductor son los primeros 50-
75 mm (2-3 pul.) en los que se infla, el conductor contará con un claro margen de
seguridad si se sitúa a 250 mm (10 pul.) de distancia del cojín de aire. Esta
distancia se mide desde el centro del volante hasta el esternón. Si se sienta a
menos de 250 mm (10 pul.) de distancia, puede cambiar la posición de
conducción de varias maneras:
• Desplace el asiento hacia atrás lo máximo posible siempre que alcance los
pedales con comodidad.
• Recline ligeramente el respaldo del asiento. Aunque los diseños de los
vehículos varían, un gran número de conductores puede obtener la distancia de
250 mm (10 pul.), incluso con el asiento del conductor totalmente hacia delante,
sencillamente reclinando un poco el respaldo del asiento. Si la carretera se ve
con dificultad al reclinar el respaldo del asiento, elévese utilizando un cojín firme
que no resbale o eleve el asiento si el vehículo dispone de esa característica.
• Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el cojín de aire
queda orientado hacia el pecho en lugar de hacia la cabeza y el cuello.
El asiento se debe ajustar según las recomendaciones anteriores, siempre que se
mantenga el control de los pedales, del volante y la visión de los controles del
tablero de instrumentos.
● El cojín de aire SRS del pasajero delantero se infla también con una fuerza
considerable y puede provocar lesiones graves o mortales, en especial si el
pasajero delantero se encuentra muy cerca del mismo. El asiento del pasajero
delantero debe estar lo más alejado posible del cojín de aire con el respaldo
ajustado, de forma que el pasajero delantero se siente erguido.
● Si los niños no están bien sentados y/o sujetos, pueden sufrir lesiones graves o
incluso mortales al inflarse los cojines de aire. Los niños que sean demasiado
pequeños para utilizar el cinturón de seguridad se deberán sujetar adecuadamente
con un sistema de sujeción para niños. Toyota recomienda encarecidamente que
todos los niños se coloquen en los asientos traseros del vehículo y que se aten
convenientemente. Los asientos traseros son más seguros para los niños que el
asiento del pasajero delantero. ( P. 55)

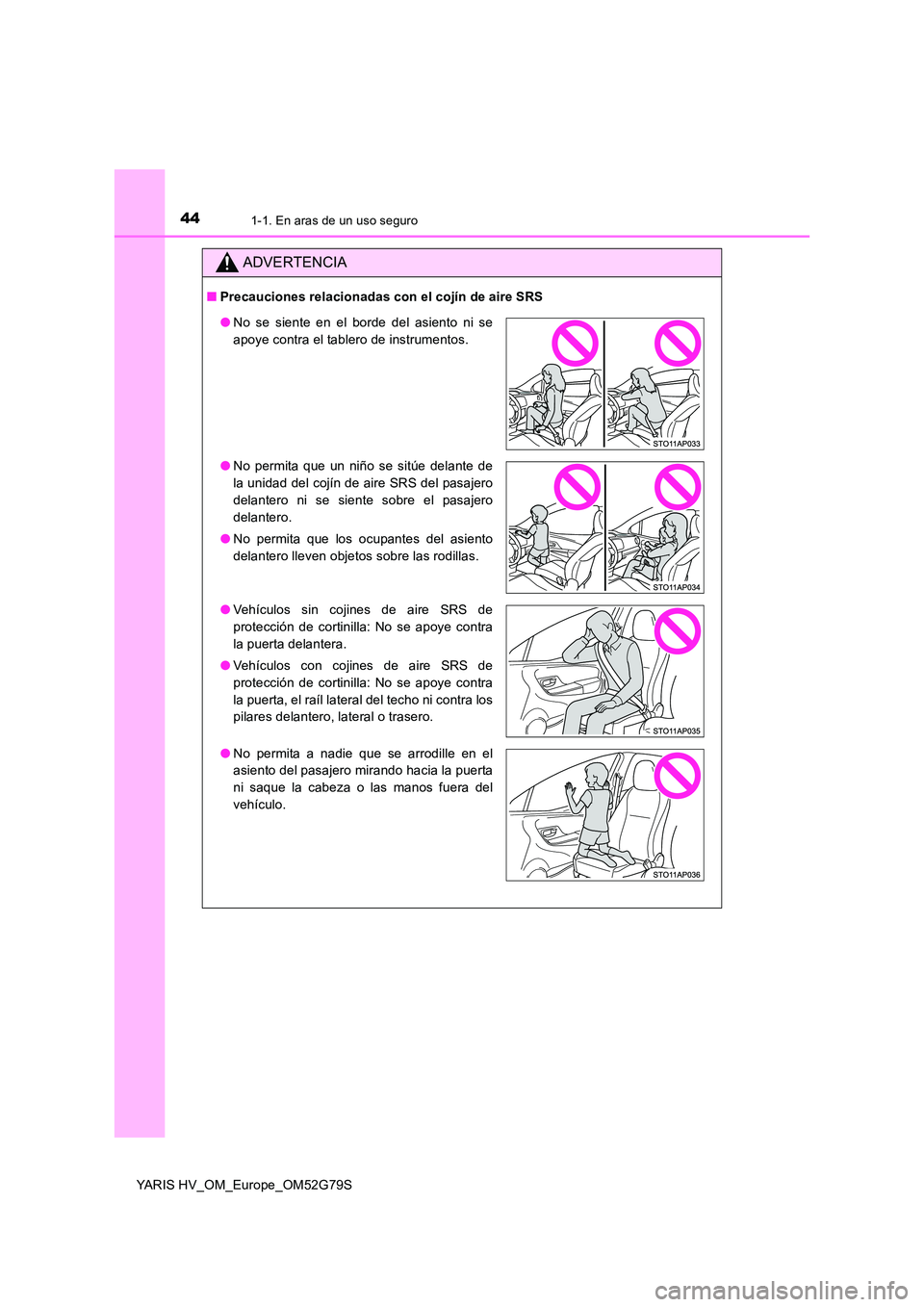

441-1. En aras de un uso seguro
YARIS HV_OM_Europe_OM52G79S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
●No se siente en el borde del asiento ni se
apoye contra el tablero de instrumentos.
● No permita que un niño se sitúe delante de
la unidad del cojín de aire SRS del pasajero
delantero ni se siente sobre el pasajero
delantero.
● No permita que los ocupantes del asiento
delantero lleven objetos sobre las rodillas.
● Vehículos sin cojines de aire SRS de
protección de cortinilla: No se apoye contra
la puerta delantera.
● Vehículos con cojines de aire SRS de
protección de cortinilla: No se apoye contra
la puerta, el raíl lateral del techo ni contra los
pilares delantero, lateral o trasero.
● No permita a nadie que se arrodille en el
asiento del pasajero mirando hacia la puerta
ni saque la cabeza o las manos fuera del
vehículo.

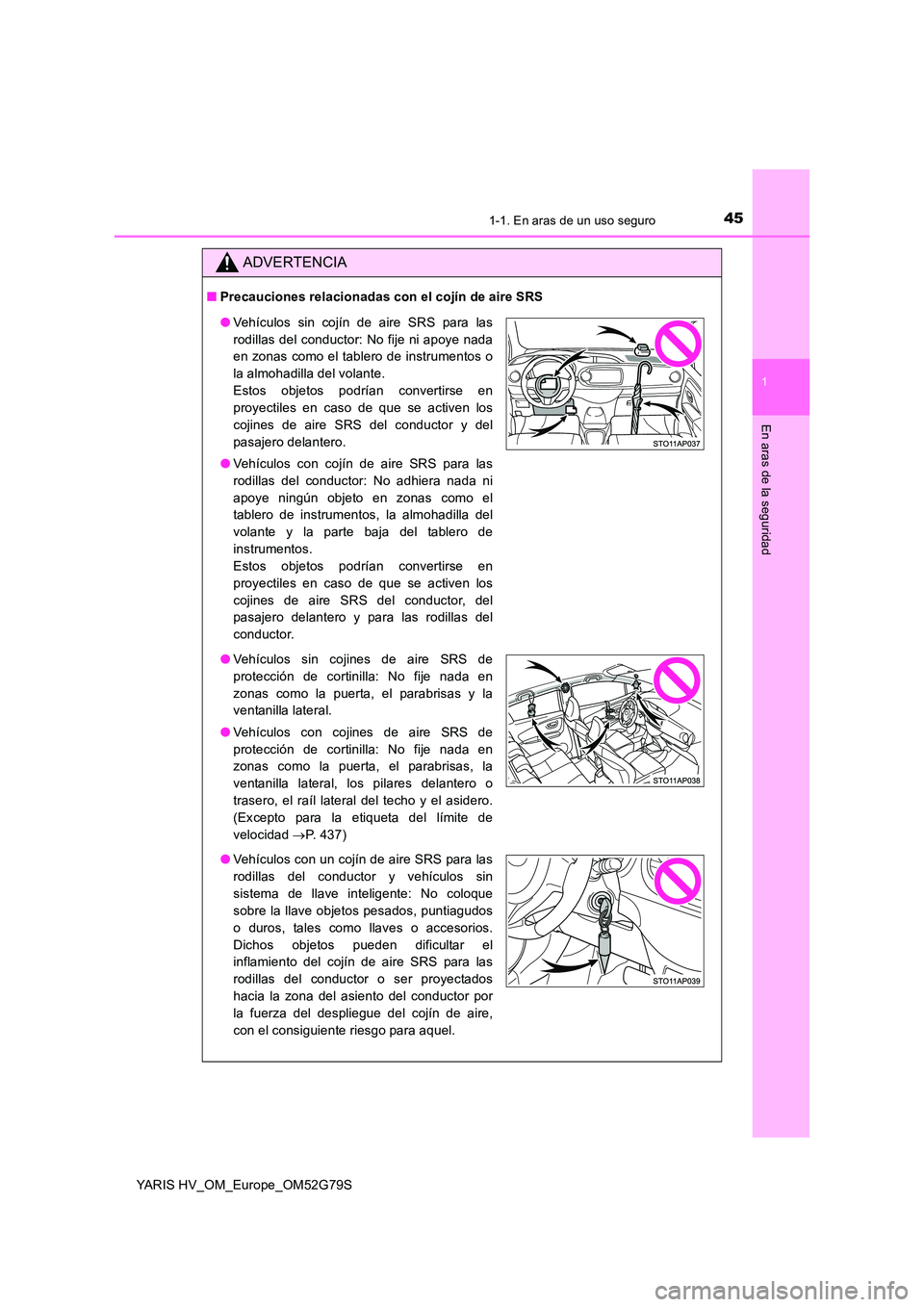

451-1. En aras de un uso seguro
1
En aras de la seguridad
YARIS HV_OM_Europe_OM52G79S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
●Vehículos sin cojín de aire SRS para las
rodillas del conductor: No fije ni apoye nada
en zonas como el tablero de instrumentos o
la almohadilla del volante.
Estos objetos podrían convertirse en
proyectiles en caso de que se activen los
cojines de aire SRS del conductor y del
pasajero delantero.
● Vehículos con cojín de aire SRS para las
rodillas del conductor: No adhiera nada ni
apoye ningún objeto en zonas como el
tablero de instrumentos, la almohadilla del
volante y la parte baja del tablero de
instrumentos.
Estos objetos podrían convertirse en
proyectiles en caso de que se activen los
cojines de aire SRS del conductor, del
pasajero delantero y para las rodillas del
conductor.
● Vehículos sin cojines de aire SRS de
protección de cortinilla: No fije nada en
zonas como la puerta, el parabrisas y la
ventanilla lateral.
● Vehículos con cojines de aire SRS de
protección de cortinilla: No fije nada en
zonas como la puerta, el parabrisas, la
ventanilla lateral, los pilares delantero o
trasero, el raíl lateral del techo y el asidero.
(Excepto para la etiqueta del límite de
velocidad P. 437)
● Vehículos con un cojín de aire SRS para las
rodillas del conductor y vehículos sin
sistema de llave inteligente: No coloque
sobre la llave objetos pesados, puntiagudos
o duros, tales como llaves o accesorios.
Dichos objetos pueden dificultar el
inflamiento del cojín de aire SRS para las
rodillas del conductor o ser proyectados
hacia la zona del asiento del conductor por
la fuerza del despliegue del cojín de aire,
con el consiguiente riesgo para aquel.

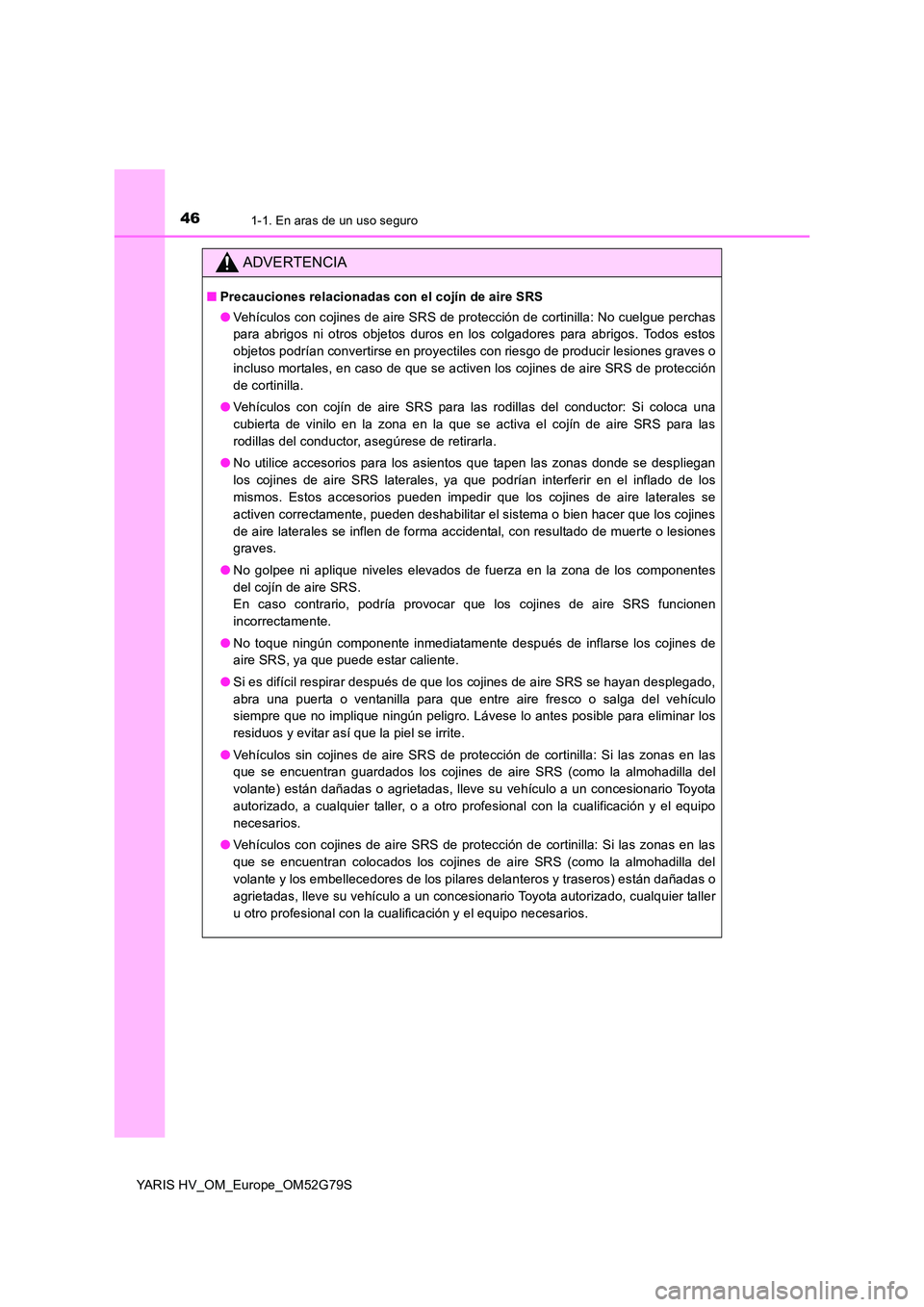

461-1. En aras de un uso seguro
YARIS HV_OM_Europe_OM52G79S
ADVERTENCIA
■Precauciones relacionadas con el cojín de aire SRS
● Vehículos con cojines de aire SRS de protección de cortinilla: No cuelgue perchas
para abrigos ni otros objetos duros en los colgadores para abrigos. Todos estos
objetos podrían convertirse en proyectiles con riesgo de producir lesiones graves o
incluso mortales, en caso de que se activen los cojines de aire SRS de protección
de cortinilla.
● Vehículos con cojín de aire SRS para las rodillas del conductor: Si coloca una
cubierta de vinilo en la zona en la que se activa el cojín de aire SRS para las
rodillas del conductor, asegúrese de retirarla.
● No utilice accesorios para los asientos que tapen las zonas donde se despliegan
los cojines de aire SRS laterales, ya que podrían interferir en el inflado de los
mismos. Estos accesorios pueden impedir que los cojines de aire laterales se
activen correctamente, pueden deshabilitar el sistema o bien hacer que los cojines
de aire laterales se inflen de forma accidental, con resultado de muerte o lesiones
graves.
● No golpee ni aplique niveles elevados de fuerza en la zona de los componentes
del cojín de aire SRS.
En caso contrario, podría provocar que los cojines de aire SRS funcionen
incorrectamente.
● No toque ningún componente inmediatamente después de inflarse los cojines de
aire SRS, ya que puede estar caliente.
● Si es difícil respirar después de que los cojines de aire SRS se hayan desplegado,
abra una puerta o ventanilla para que entre aire fresco o salga del vehículo
siempre que no implique ningún peligro. Lávese lo antes posible para eliminar los
residuos y evitar así que la piel se irrite.
● Vehículos sin cojines de aire SRS de protección de cortinilla: Si las zonas en las
que se encuentran guardados los cojines de aire SRS (como la almohadilla del
volante) están dañadas o agrietadas, lleve su vehículo a un concesionario Toyota
autorizado, a cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios.
● Vehículos con cojines de aire SRS de protección de cortinilla: Si las zonas en las
que se encuentran colocados los cojines de aire SRS (como la almohadilla del
volante y los embellecedores de los pilares delanteros y traseros) están dañadas o
agrietadas, lleve su vehículo a un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios.

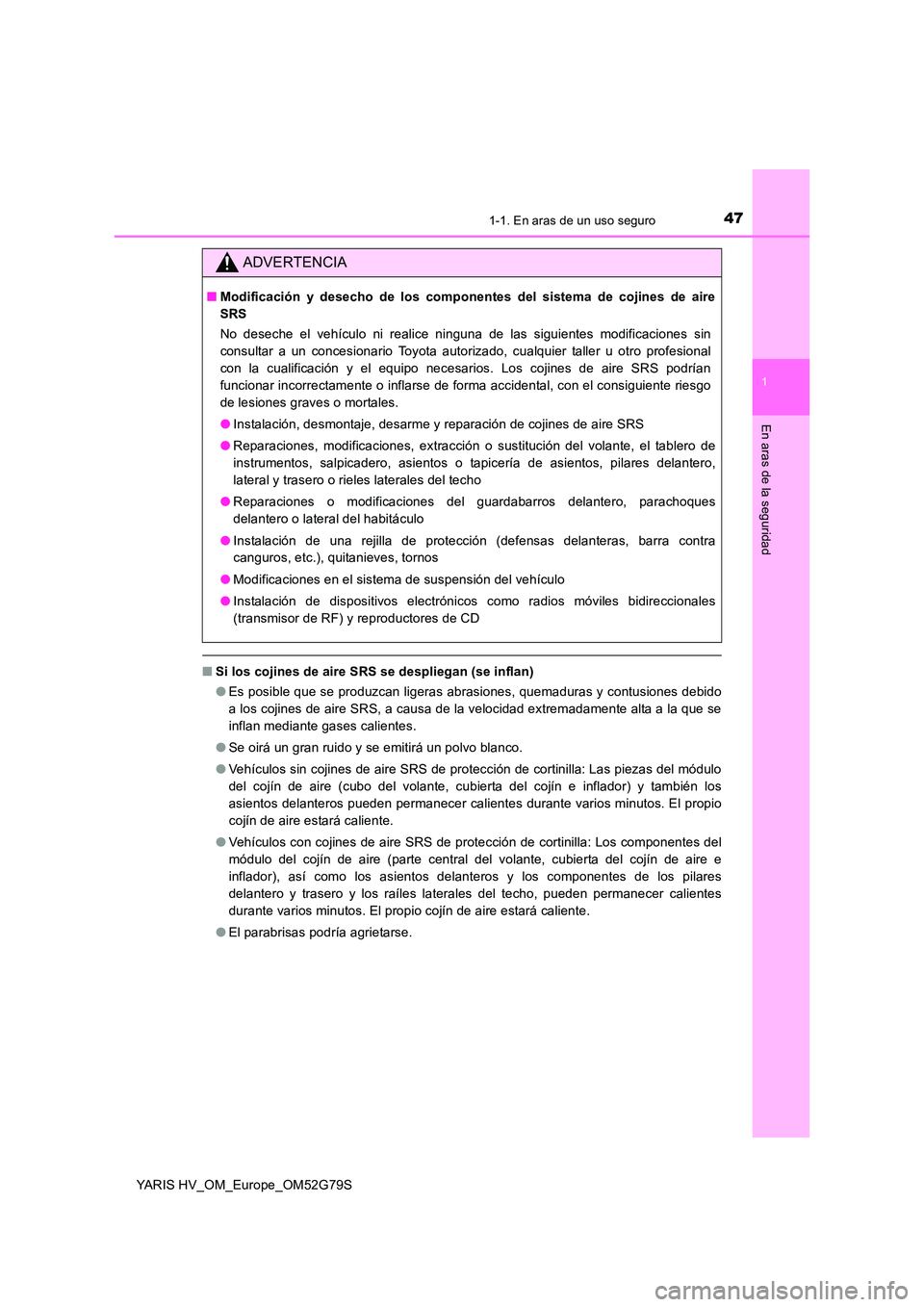

471-1. En aras de un uso seguro
1
En aras de la seguridad
YARIS HV_OM_Europe_OM52G79S
■Si los cojines de aire SRS se despliegan (se inflan)
● Es posible que se produzcan ligeras abrasiones, quemaduras y contusiones debido
a los cojines de aire SRS, a causa de la velocidad extremadamente alta a la que se
inflan mediante gases calientes.
● Se oirá un gran ruido y se emitirá un polvo blanco.
● Vehículos sin cojines de aire SRS de protección de cortinilla: Las piezas del módulo
del cojín de aire (cubo del volante, cubierta del cojín e inflador) y también los
asientos delanteros pueden permanecer calientes durante varios minutos. El propio
cojín de aire estará caliente.
● Vehículos con cojines de aire SRS de protección de cortinilla: Los componentes del
módulo del cojín de aire (parte central del volante, cubierta del cojín de aire e
inflador), así como los asientos delanteros y los componentes de los pilares
delantero y trasero y los raíles laterales del techo, pueden permanecer calientes
durante varios minutos. El propio cojín de aire estará caliente.
● El parabrisas podría agrietarse.
ADVERTENCIA
■Modificación y desecho de los componentes del sistema de cojines de aire
SRS
No deseche el vehículo ni realice ninguna de las siguientes modificaciones sin
consultar a un concesionario Toyota autorizado, cualquier taller u otro profesional
con la cualificación y el equipo necesarios. Los cojines de aire SRS podrían
funcionar incorrectamente o inflarse de forma accidental, con el consiguiente riesgo
de lesiones graves o mortales.
● Instalación, desmontaje, desarme y reparación de cojines de aire SRS
● Reparaciones, modificaciones, extracción o sustitución del volante, el tablero de
instrumentos, salpicadero, asientos o tapicería de asientos, pilares delantero,
lateral y trasero o rieles laterales del techo
● Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero o lateral del habitáculo
● Instalación de una rejilla de protección (defensas delanteras, barra contra
canguros, etc.), quitanieves, tornos
● Modificaciones en el sistema de suspensión del vehículo
● Instalación de dispositivos electrónicos como radios móviles bidireccionales
(transmisor de RF) y reproductores de CD

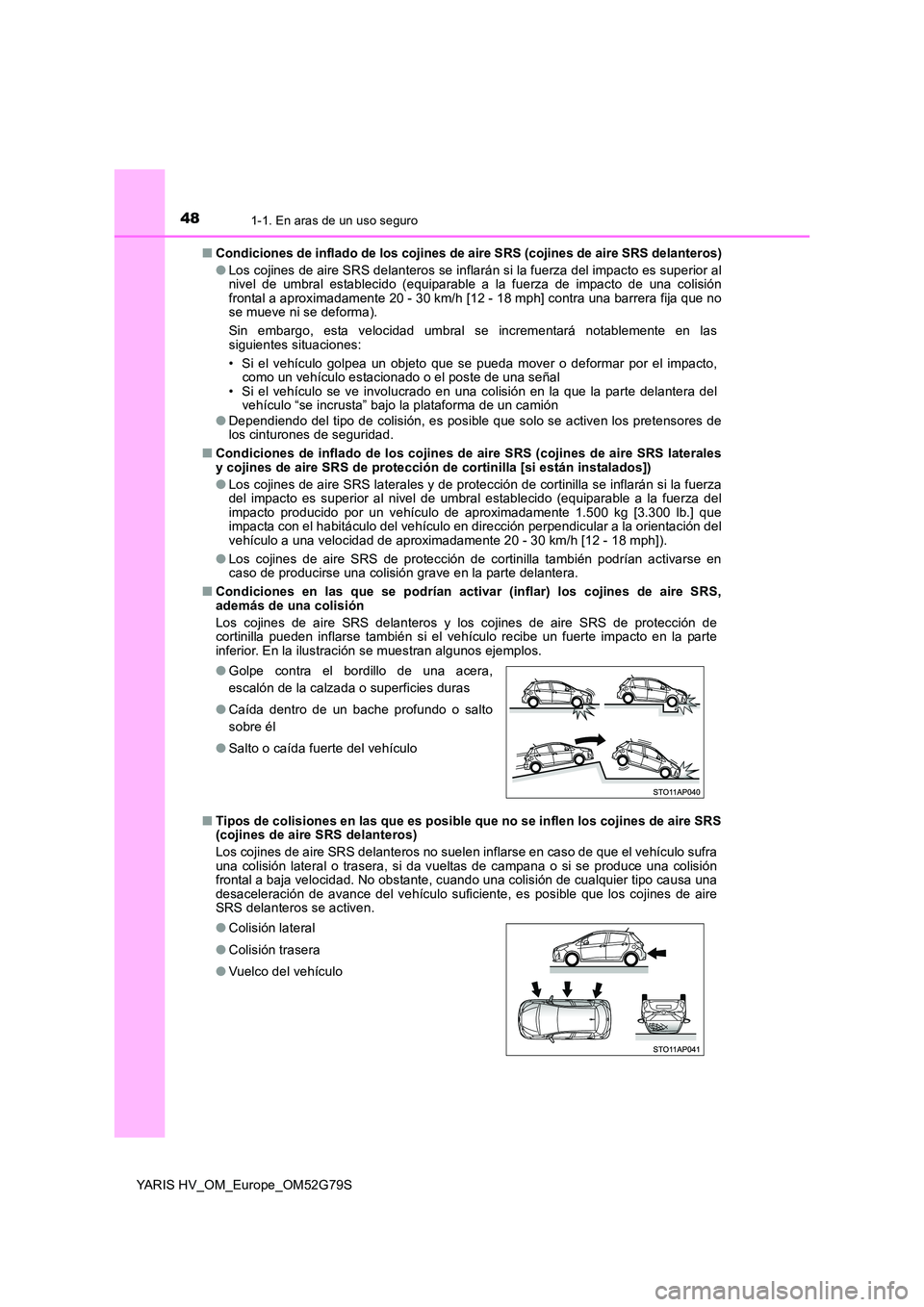

481-1. En aras de un uso seguro
YARIS HV_OM_Europe_OM52G79S
■ Condiciones de inflado de los cojines de aire SRS (cojines de aire SRS delanteros)
● Los cojines de aire SRS delanteros se inflarán si la fuerza del impacto es superior al nivel de umbral establecido (equiparable a la fuerza de impacto de una colisiónfrontal a aproximadamente 20 - 30 km/h [12 - 18 mph] contra una barrera fija que nose mueve ni se deforma).
Sin embargo, esta velocidad umbral se incrementará notablemente en las siguientes situaciones:
• Si el vehículo golpea un objeto que se pueda mover o deformar por el impacto, como un vehículo estacionado o el poste de una señal• Si el vehículo se ve involucrado en una colisión en la que la parte delantera delvehículo “se incrusta” bajo la plataforma de un camión ● Dependiendo del tipo de colisión, es posible que solo se activen los pretensores de los cinturones de seguridad.
■ Condiciones de inflado de los cojines de aire SRS (cojines de aire SRS laterales y cojines de aire SRS de protección de cortinilla [si están instalados])
● Los cojines de aire SRS laterales y de protección de cortinilla se inflarán si la fuerza del impacto es superior al nivel de umbral establecido (equiparable a la fuerza delimpacto producido por un vehículo de aproximadamente 1.500 kg [3.300 lb.] queimpacta con el habitáculo del vehículo en dirección perpendicular a la orientación delvehículo a una velocidad de aproximadamente 20 - 30 km/h [12 - 18 mph]).
● Los cojines de aire SRS de protección de cortinilla también podrían activarse en caso de producirse una colisión grave en la parte delantera.
■ Condiciones en las que se podrían activar (inflar) los cojines de aire SRS, además de una colisión
Los cojines de aire SRS delanteros y los cojines de aire SRS de protección de cortinilla pueden inflarse también si el vehículo recibe un fuerte impacto en la parteinferior. En la ilustración se muestran algunos ejemplos.
■ Tipos de colisiones en las que es posible que no se inflen los cojines de aire SRS (cojines de aire SRS delanteros)
Los cojines de aire SRS delanteros no suelen inflarse en caso de que el vehículo sufra una colisión lateral o trasera, si da vueltas de campana o si se produce una colisiónfrontal a baja velocidad. No obstante, cuando una colisión de cualquier tipo causa unadesaceleración de avance del vehículo suficiente, es posible que los cojines de aireSRS delanteros se activen.
● Golpe contra el bordillo de una acera,
escalón de la calzada o superficies duras
● Caída dentro de un bache profundo o salto
sobre él
● Salto o caída fuerte del vehículo
● Colisión lateral
● Colisión trasera
● Vuelco del vehículo
