2016 TOYOTA YARIS HATCHBACK sensor

2484-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52G66E
Automatic High Beam-systeem
Duw de hendel van u af terwijl
de lichtschakelaar in de stand of staat.
Druk de schakelaar van het
Automatic High Beam-systeem
in.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
groen branden als de koplampen
automatisch worden ingeschakeld
om aan te geven dat het systeem
is ingeschakeld.
: Indien aanwezig
Het Automatic High Beam-systeem maakt gebruik van een inge-
bouwde sensor voor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichting van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
Inschakelen van het Automatic High Beam-systeem
1
2
YARIS_F_OM_Europe_OM52G66E.book Page 248 Tuesday, April 26, 2016 10:51 AM

2504-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52G66E■
Grootlicht inschakelen
Druk de schakelaar van het
Automatic High Beam-systeem
in.
Het controlelampje van het
Automatic High Beam-systeem
dooft en het controlelampje van
het grootlicht gaat branden.
Druk de schakelaar in om het
Automatic High Beam-systeem
weer in te schakelen.
■
Het Automatic High Beam-systeem kan worden ingeschakeld als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Detectie-informatie sensor voor
●In de volgende omstandigheden wordt het grootlicht mogelijk niet automa-
tisch uitgeschakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
● Het grootlicht kan automatisch worden uitgeschakeld als een tegenligger
wel de mistlampen vóór, maar niet de koplampen heeft ingeschakeld.
● Het grootlicht kan automatisch worden uitgeschakeld door de aanwezigheid
van huisverlichting, straatverlichting, verkeerslichten of verlichte rec\
lame-
borden.
● De volgende factoren kunnen invloed hebben op de reactietijd van het sys-
teem:
• De helderheid van koplampen, mistlampen en achterlichten van tegenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant
werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
YARIS_F_OM_Europe_OM52G66E.book Page 250 Tuesday, April 26, 2016 10:51 AM

2514-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52G66E●
Het grootlicht kan op voor de bestuurder onverwachte momenten worden
in- en uitgeschakeld.
●
In de volgende omstandigheden is he t mogelijk dat het systeem de helderheid
van het omgevingslicht niet correct detecteert, waardoor het grootlicht kan gaan
knipperen of voetgangers worden blootgesteld aan het grootlicht. Het is daarom
raadzaam om het grootlicht handmatig in en uit te schakelen in plaats van blin-
delings te vertrouw en op het Automati c High Beam-systeem.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)• Het zicht door de voorruit wordt belemmerd door damp, wasem, ijs, vuil, enz.• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de achterlich- ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, grindpaden, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gereden.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spiegel, voor de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai- ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke band of ligt aan de achterzijde lager doordat een aanhangwagen is aangekoppeld.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben van het grootlicht.
■ Als het controlelampje van het Auto matic High Beam-systeem geel gaat
branden
Dit kan duiden op een storing in het systeem. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Beperkingen van het Automatic High Beam-systeem
Vertrouw niet uitsluitend op het Automatic High Beam-systeem Rijd altijd
voorzichtig, houd de omgeving in de gaten en schakel indien nodig hand-
matig het grootlicht in of uit.
OPMERKING
■Aanwijzingen voor het gebruik van het Automatic High Beam-systeem
Neem de volgende voorzorgsmaatregelen in acht om ervoor te zorgen dat
het Automatic High Beam-systeem goed functioneert.
● Voorkom overbelading van uw auto.
● Breng geen wijzigingen aan de auto aan.
YARIS_F_OM_Europe_OM52G66E.book Page 251 Tuesday, April 26, 2016 10:51 AM

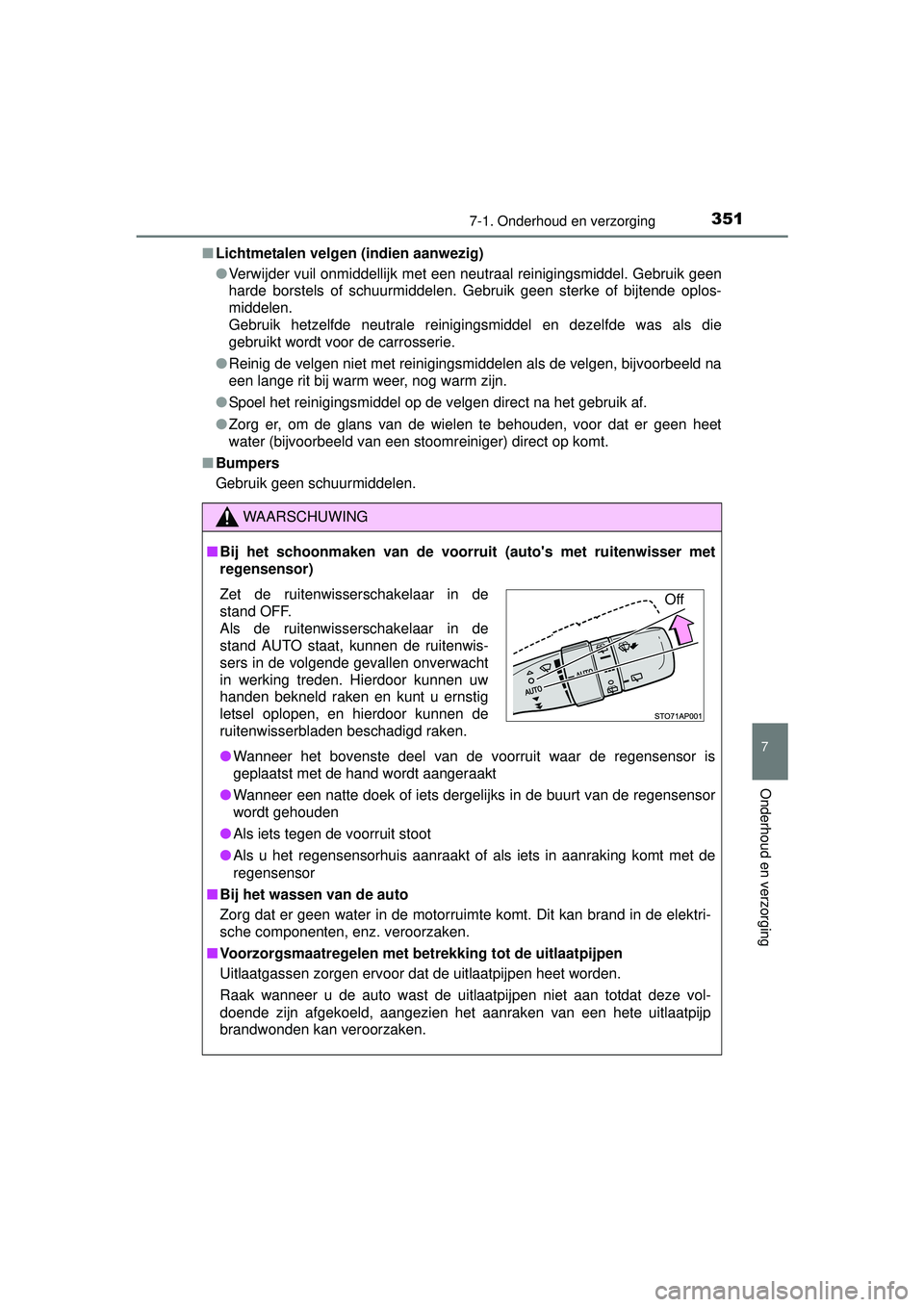

3517-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E■
Lichtmetalen velgen (indien aanwezig)
●Verwijder vuil onmiddellijk met een neutraal reinigingsmiddel. Gebruik geen
harde borstels of schuurmiddelen. Gebruik geen sterke of bijtende oplos-
middelen.
Gebruik hetzelfde neutrale reinigingsmiddel en dezelfde was als die
gebruikt wordt voor de carrosserie.
● Reinig de velgen niet met reinigingsmiddelen als de velgen, bijvoorbeeld na
een lange rit bij warm weer, nog warm zijn.
● Spoel het reinigingsmiddel op de velgen direct na het gebruik af.
● Zorg er, om de glans van de wielen te behouden, voor dat er geen heet
water (bijvoorbeeld van een stoomreiniger) direct op komt.
■ Bumpers
Gebruik geen schuurmiddelen.
WAARSCHUWING
■Bij het schoonmaken van de voorru it (auto's met ruitenwisser met
regensensor)
● Wanneer het bovenste deel van de voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■ Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaatpijpen heet worden.
Raak wanneer u de auto wast de uitlaatpijpen niet aan totdat deze vol-
doende zijn afgekoeld, aangezien het aanraken van een hete uitlaatpijp
brandwonden kan veroorzaken.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.Off
YARIS_F_OM_Europe_OM52G66E.book Page 351 Tuesday, April 26, 2016 10:51 AM

3527-1. Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
OPMERKING
■Aantasting van de lak en corrosie van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct herstellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Voorzorgsmaatregelen bij het plaatsen en verwijderen van de antenne
● Controleer voordat u gaat rijden of de antenne geplaatst is.
● Zorg ervoor dat als de antenne wordt verwijderd, bijvoorbeeld voordat de
auto door een wasstraat wordt gereden, de antenne op een geschikte
plaats wordt opgeborgen zodat deze niet wegraakt. Plaats voor u wegrijdt
de antenne weer in de oorspronkelijke positie.
■ Bij gebruik van een autowasserette (auto's met ruitenwissers met
regensensor)
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in stand AUTO staat, kunnen de ruitenwis-
sers in werking treden waardoor de ruitenwisserbladen beschadigd kunnen
raken.
■ Voorkomen van beschadiging van de antenne
Verwijder de antenne onder de volgende omstandigheden:
● Als de antenne het plafond dreigt te raken in een garage en dergelijke
● Als de auto wordt afgedekt door een afdekhoes
■ Reinigen met een hogedrukreiniger
Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof afdek-
kingen), stekkers of de volgende onderdelen. Wanneer onderdelen in aan-
raking komen met sterke waterstralen, kunnen ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
YARIS_F_OM_Europe_OM52G66E.book Page 352 Tuesday, April 26, 2016 10:51 AM

3557-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervlakken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasbenzine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine en alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in\
de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge temper aturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of onder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met sensor
voor)
Raak de sensor voor niet aan ( Blz. 225).
Als de camera een kras heeft of wordt geraakt, werken de PCS, de LDA en
het Automatic High Beam-systeem mogelijk niet goed meer of veroorzaken
deze een storing.
■ Schoonmaken van de binnenz ijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een dergelijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzichtig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
YARIS_F_OM_Europe_OM52G66E.book Page 355 Tuesday, April 26, 2016 10:51 AM

3827-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( Blz. 444)
Wisselen van banden
Auto's met een reserveband
van een ander type of auto's
met een bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
Bandenspanningswaarschuwingssy steem (indien aanwezig)
YARIS_F_OM_Europe_OM52G66E.book Page 382 Tuesday, April 26, 2016 10:51 AM

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor-
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspann ingswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuw ingssysteem worden geïnitiali-
seerd. Laat de identificatiec odes van de bandenspanningssensoren
en -zenders registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. ( Blz. 385)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzien lijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Plaatsen van bandenspanningssenso ren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
YARIS_F_OM_Europe_OM52G66E.book Page 383 Tuesday, April 26, 2016 10:51 AM
