2016 TOYOTA VERSO dashboard

394
3-4. Gebruik van de opbergmogelijkheden
VERSO_EE_OM64590E
Dashboardkastje
Dashboardkastje zonder vergrendelfunctie Trek de hendel omhoog om het
dashboardkastje te openen.
Dashboardkastje met vergrendelfunctie
Trek de hendel omhoog om het dashboardkastje te openen.
Het dashboardkastje kan worden vergrendeld en ontgrendeld met
behulp van de sleutel (auto's zon der Smart entry-systeem en start-
knop) of de mechanische sleutel (auto's met Smart entry-systeem
en startknop).
Ontgrendelen
Vergrendelen
Openen
■Verlichting dashboardkastje
De verlichting van het dashboardkastje gaat branden als de achterlichten
branden.
Dashboardkastje
VERSO_OM_Europe_OM64590E.book Page 394 Thursday, November 19, 2015 3:49 PM

395
3-4. Gebruik van de opbergmogelijkheden
3
Voorzieningen in het interieur
VERSO_EE_OM64590E
Consolevak
Type A
Type B Til het deksel op om hem te ope-
nen.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij plotseling remmen of uitwijken kan
letsel ontstaan doordat een inzittende wordt geraakt door het open dash-
boardkastje of door items in het dashboardkastje.
Dashboardkastje en achterste deel middenconsole
VERSO_OM_Europe_OM64590E.book Page 395 Thursday, November 19, 2015 3:49 PM

401
3-4. Gebruik van de opbergmogelijkheden
3
Voorzieningen in het interieur
VERSO_EE_OM64590E
■

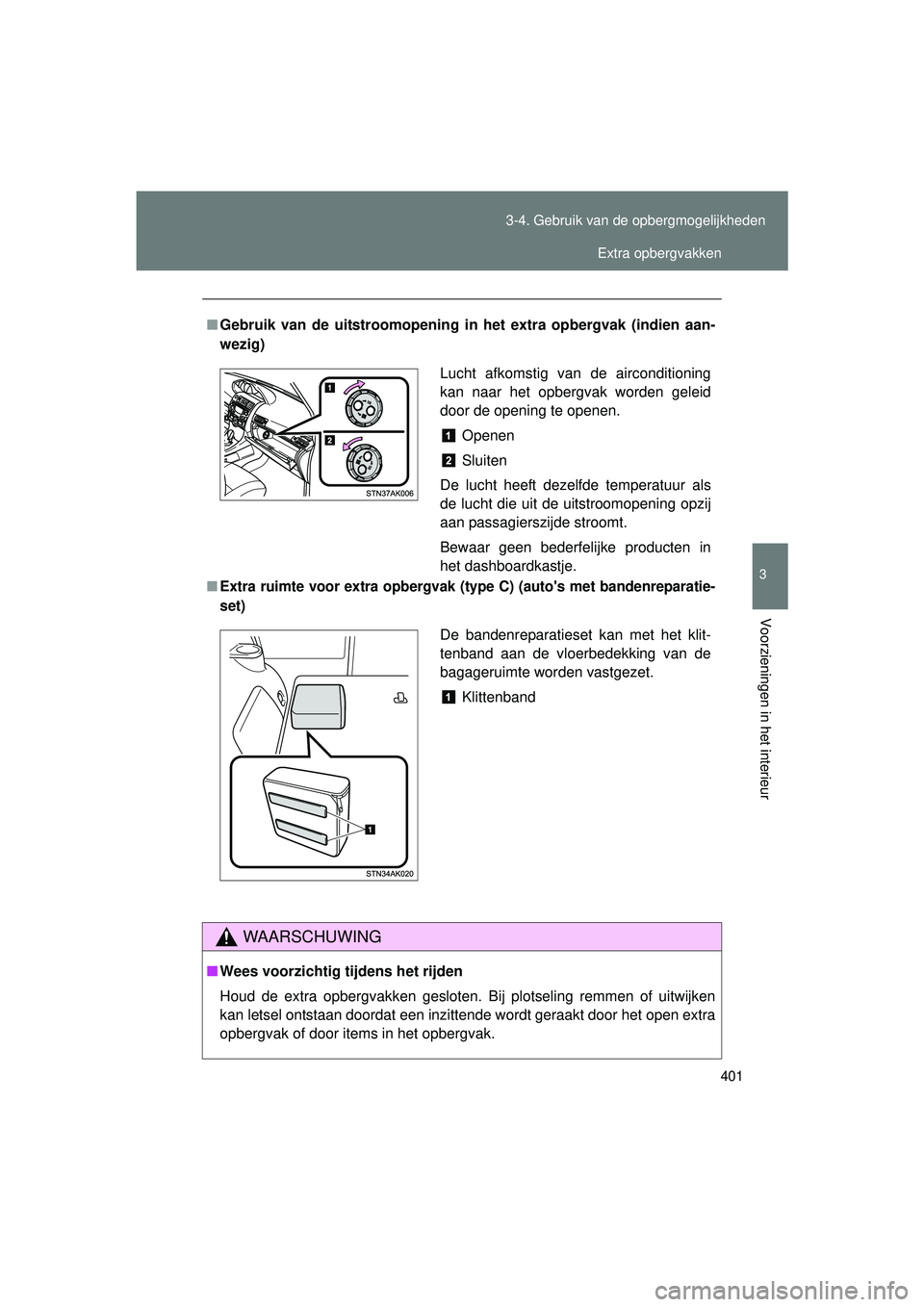

Gebruik van de uitstroomopening in het extra opbergvak (indien aan-
wezig)
■Extra ruimte voor extra opbergvak (type C) (auto's met bandenreparatie-
set)
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Houd de extra opbergvakken gesloten. Bij plotseling remmen of uitwijken
kan letsel ontstaan doordat een inzittende wordt geraakt door het open extra
opbergvak of door items in het opbergvak.
Lucht afkomstig van de airconditioning
kan naar het opbergvak worden geleid
door de opening te openen.
Openen
Sluiten
De lucht heeft dezelfde temperatuur als
de lucht die uit de uitstroomopening opzij
aan passagierszijde stroomt.
Bewaar geen bederfelijke producten in
het dashboardkastje.
De bandenreparatieset kan met het klit-
tenband aan de vloerbedekking van de
bagageruimte worden vastgezet.
Klittenband
Extra opbergvakken
VERSO_OM_Europe_OM64590E.book Page 401 Thursday, November 19, 2015 3:49 PM

431
4-1. Onderhoud en verzorging
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■

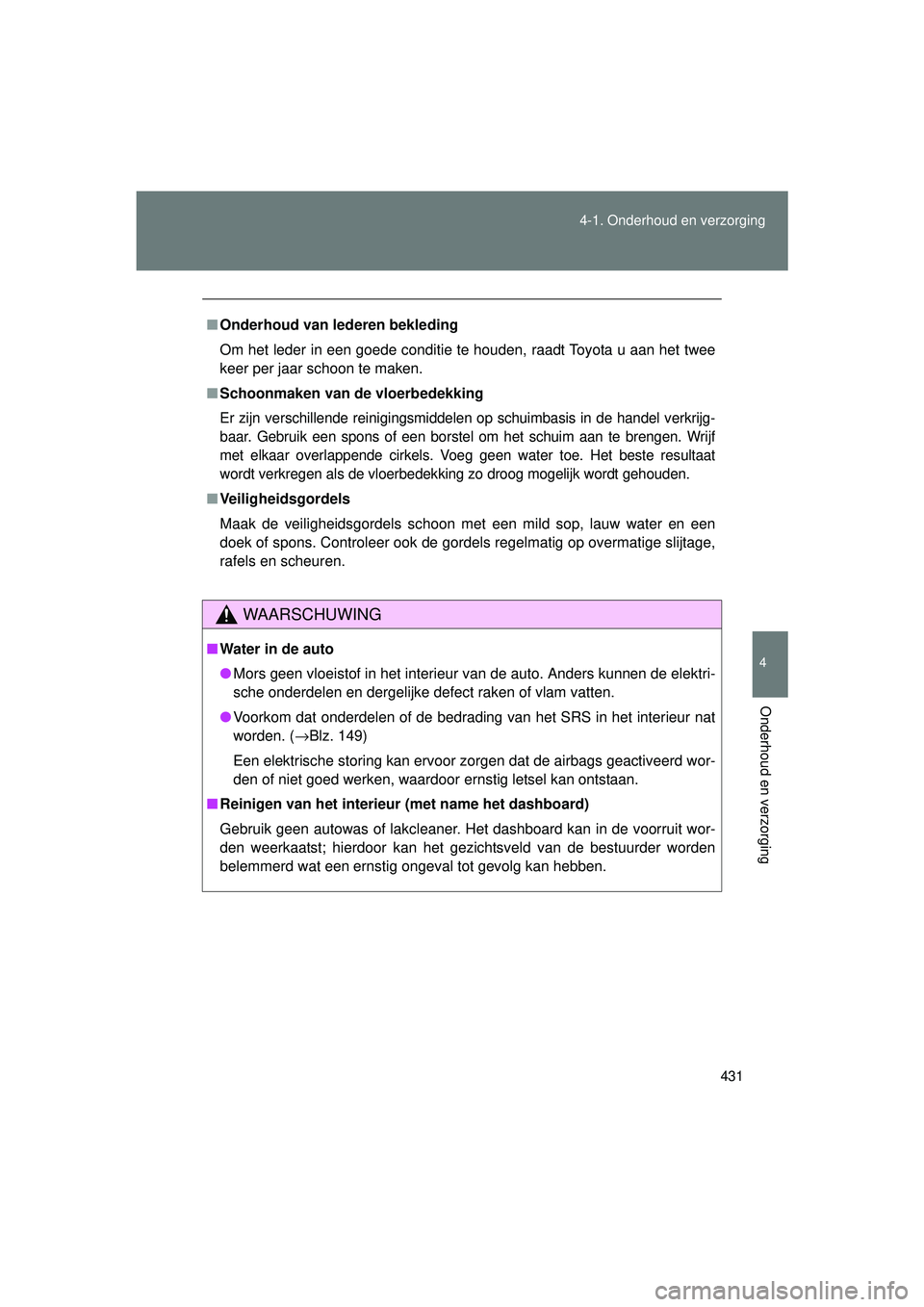

Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aan het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te brengen. Wrijf
met elkaar overlappende cirkels. Voeg geen water toe. Het beste resultaat
wordt verkregen als de vloerbedekking zo droog mogelijk wordt gehouden.
■Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmatige slijtage,
rafels en scheuren.
WAARSCHUWING
■Water in de auto
● Mors geen vloeistof in het interieur van de auto. Anders kunnen de elektri-
sche onderdelen en dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( →Blz. 149)
Een elektrische storing kan ervoor zorgen dat de airbags geactiveerd wor-
den of niet goed werken, waardoor ernstig letsel kan ontstaan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
VERSO_OM_Europe_OM64590E.book Page 431 Thursday, November 19, 2015 3:49 PM

432
4-1. Onderhoud en verzorging
VERSO_EE_OM64590E
OPMERKING
■
Reinigingsmiddelen
● Gebruik geen organische reinigingsmiddelen zoals wasbenzine of terpen-
tine, alkalische of zuurhoudende middelen, textielverf, bleekmiddel of
andere wasmiddelen. Deze kunnen verkleuring van het interieur of stre-
pen en beschadigingen van gelakte oppervlakken veroorzaken.
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en
vroegtijdige slijtage van lederen bekleding te voorkomen.
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in\
de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge temper aturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen onder de vloerbedek-
king kan schade aan de verschillende systemen van de auto, bijvoorbeeld
het audiosysteem, en roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit (auto's met sensor
voor)
Raak de sensor voor niet aan ( →Blz. 263, 266). Als de camera een kras
heeft of wordt geraakt, werken de PCS (Pre-Crash Safety-systeem), de LDA
(Lane Departure Alert) en het Automatic High Beam-systeem mogelijk niet
goed meer of veroorzaken deze een storing.
■ Schoonmaken van de binnenz ijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een dergelijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzichtig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
VERSO_OM_Europe_OM64590E.book Page 432 Thursday, November 19, 2015 3:49 PM

478
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
Interieurfilter
Het interieurfilter moet regelmatig worden vervangen om de opti-
male werking van de airconditioning te behouden.
■ Verwijderen
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 478 Thursday, November 19, 2015 3:49 PM

485
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
De zekeringen bevinden zich op de volgende plaatsen.
Volg de onderstaande instructies op wanneer u de zekerin-
gen controleert.
■ Motorruimte
Druk de borglip in en trek het
deksel omhoog.
■ Onder het dashboard aan bestuurderszijde
Ty p e A
Verwijder het deksel.
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 485 Thursday, November 19, 2015 3:49 PM

486
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
Ty p e B
1. Verwijder het bovenste
gedeelte van het dash-
board.
2. Verwijder het onderste gedeelte van het dash-
board.
■ Onder het dashboard aan passagierszijde (auto's met
rechtse besturing)
Ty p e A
Verwijder het deksel.
VERSO_OM_Europe_OM64590E.book Page 486 Thursday, November 19, 2015 3:49 PM
